Спосіб корегування пошуків за допомогою супутникової навігаційної системи

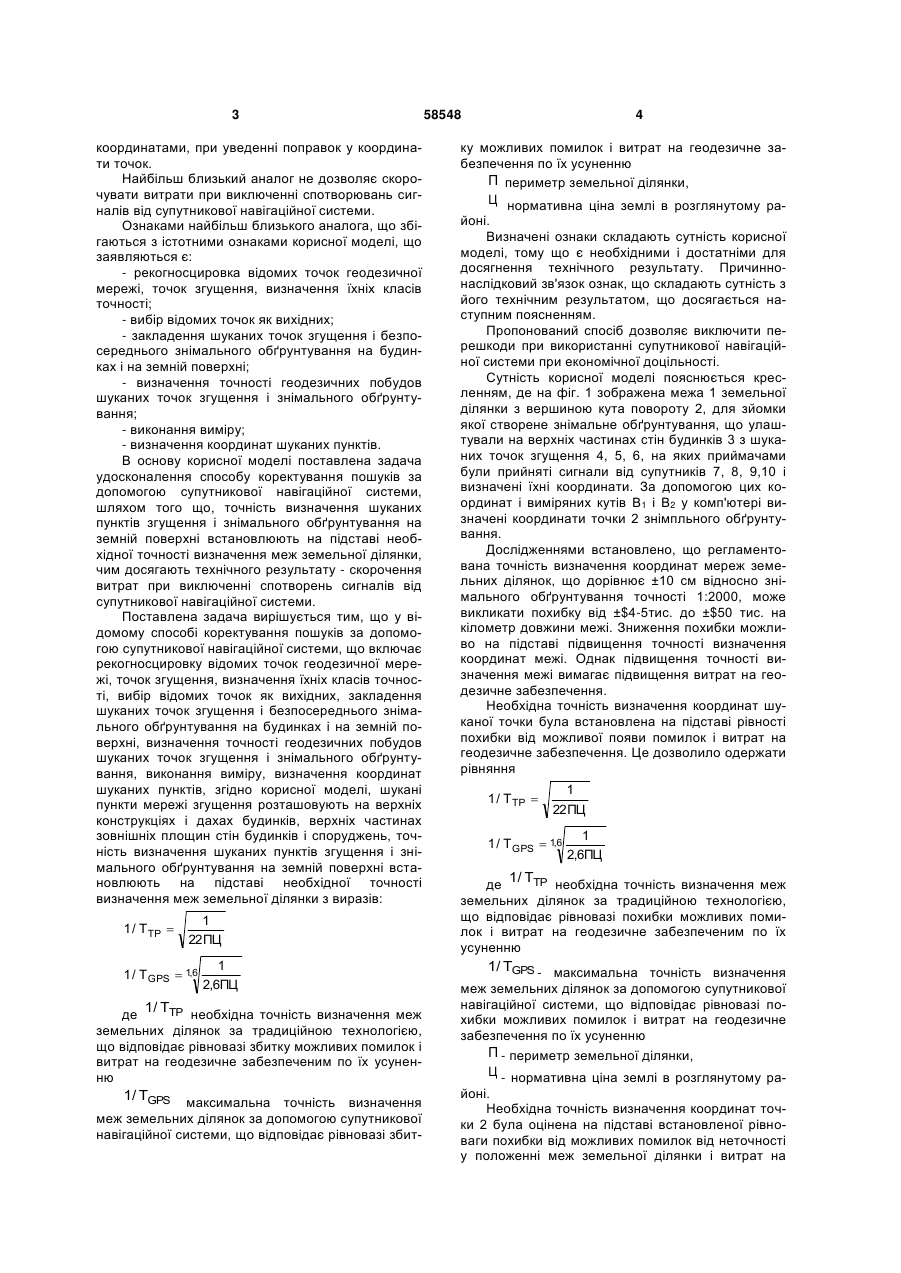

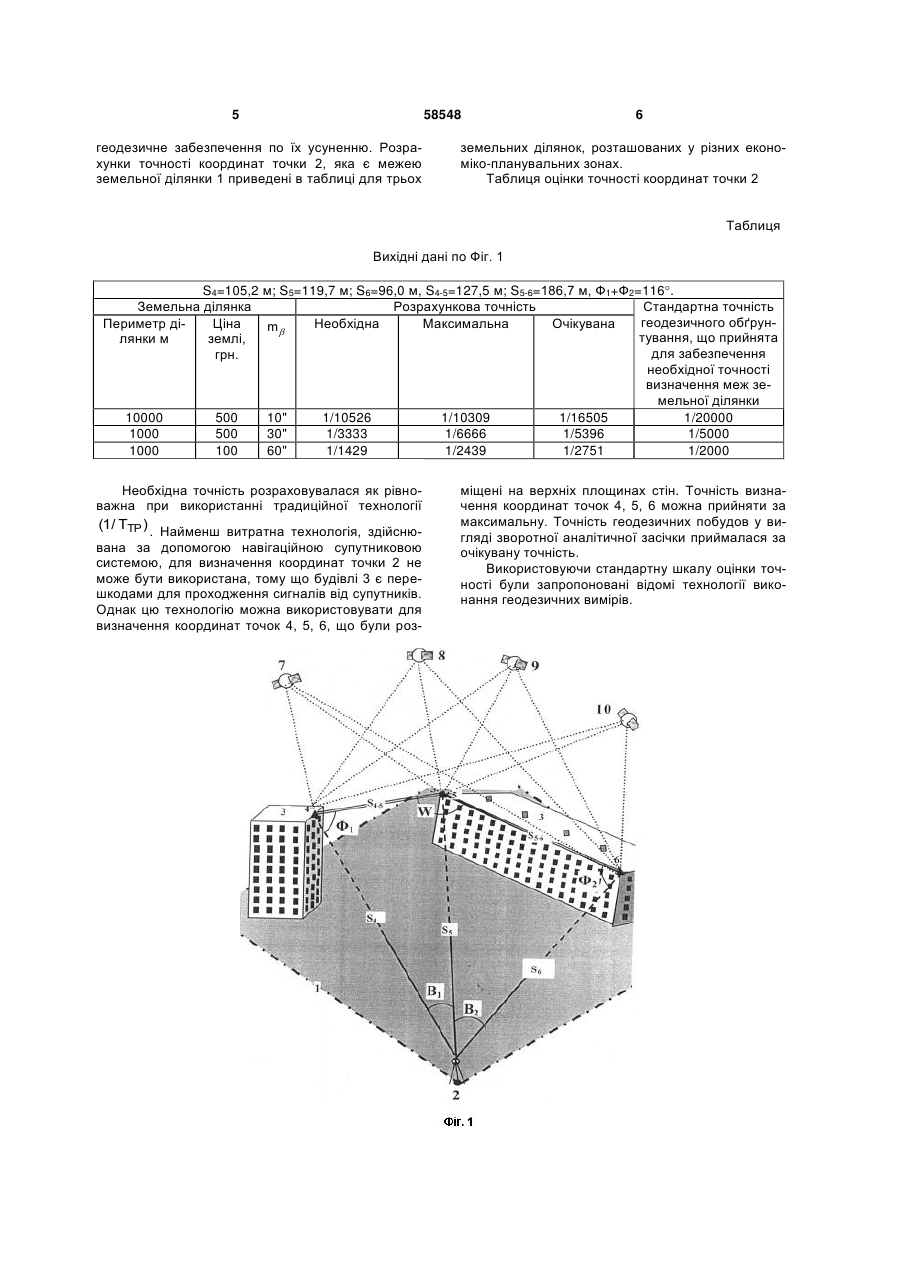

Спосіб корегування пошуків за допомогою супутникової навігаційної системи, що включає рекогносцировку відомих точок геодезичної мережі, точок згущення, визначення їхніх класів точності, вибір відомих точок як вихідних, закладення шуканих точок згущення і безпосереднього знімального обґрунтування на будинках і на земній поверхні, визначення точності геодезичних побудов шуканих точок згущення і знімального обґрунтування, виконання виміру, визначення координат шуканих пунктів, який відрізняється тим, що шукані пункти мережі згущення розташовують на верхніх конструкціях і дахах будинків, верхніх частинах зовнішніх площин стін будинків і споруд, а точність визначення шуканих пунктів згущення і знімального обґрунтування на земній поверхні встановлюють на підставі необхідної точності визначення меж земельної ділянки з виразів: Корисна модель належить до геодезичного забезпечення пошуку у містах, селищах, при різних пошуках на площадках промислового і житлового будівництва, при будівництві підземних комунікацій, у маркшейдерських роботах, при землевпорядженні, меліорації земель, земельному кадастрі, при виконанні господарських робіт на щільно забудованих територіях. Відомий спосіб коректування пошуків за допомогою супутникової навігаційної системи (Могильний С. Г., Гавриленко Ю. М., Ахоніна Л. І., Креніда Ю. Ф. Геодезія. Частина перша: Підручник. 3-є вид., випр. та доп. / За заг. ред. Могильного С. Г. і Гавриленка Ю. М. Донецьк: 2009. - 514 с. (стор. 158-164)), що складається з визначення координат шуканої точки згущення, що вставляється в опорну мережу відомих точок відносно координат цих відомих точок, а координати шуканої точки визначаються за допомогою супутникової навігаційної системи. Виконують рекогносцировку і визначення класу точності координат відомих точок. На шука ній точці мережі згущення закладаються пункти, що забезпечують цілі грубого і точного візування, виміряються кути на відомі точки. Координати відомих точок і виміряні кути на шуканій точці дозволяють визначити координати шуканої точки. Аналог не дозволяє виключити спотворювання сигналів від супутників навігаційної системи через наявність високих будівель, ліній електропередач, дерев. Найбільш близьким аналогом до корисної моделі, що заявляється є «Спосіб коректування вимірів при детальних розподільних роботах на високих монтажних горизонтах» (Патент РФ № 2269095, МПК 7, G01C07/02, Е04В1/18. Хакимуллин Н. М. і ін. 19.03.2004), що полягає у визначенні електронним тахеометром місць розташування характерних точок спорудження, тільки по їхніх координатах і щодо координат вихідної точки, що визначають прокладкою тахеометричного ходу від найближчої до місця опорної точки з відомими 1 ; 22ПЦ 1 / ТGPS  1,6 1 , 2,6ПЦ (19) UA (11) 58548 (13) де: 1/ ТТР - необхідна точність визначення меж земельних ділянок за традиційною технологією, що відповідає рівновазі похибки можливих помилок і витрат на геодезичне забезпеченим по їх усуненню; 1/ ТGPS - максимальна точність визначення меж земельних ділянок за допомогою супутникової навігаційної системи, що відповідає рівновазі похибки можливих помилок і витрат на геодезичне забезпечення по їх усуненню; П - периметр земельної ділянки; Ц - нормативна ціна землі в розглянутому районі. U 1 / Т ТР  3 координатами, при уведенні поправок у координати точок. Найбільш близький аналог не дозволяє скорочувати витрати при виключенні спотворювань сигналів від супутникової навігаційної системи. Ознаками найбільш близького аналога, що збігаються з істотними ознаками корисної моделі, що заявляються є: - рекогносцировка відомих точок геодезичної мережі, точок згущення, визначення їхніх класів точності; - вибір відомих точок як вихідних; - закладення шуканих точок згущення і безпосереднього знімального обґрунтування на будинках і на земній поверхні; - визначення точності геодезичних побудов шуканих точок згущення і знімального обґрунтування; - виконання виміру; - визначення координат шуканих пунктів. В основу корисної моделі поставлена задача удосконалення способу коректування пошуків за допомогою супутникової навігаційної системи, шляхом того що, точність визначення шуканих пунктів згущення і знімального обґрунтування на земній поверхні встановлюють на підставі необхідної точності визначення меж земельної ділянки, чим досягають технічного результату - скорочення витрат при виключенні спотворень сигналів від супутникової навігаційної системи. Поставлена задача вирішується тим, що у відомому способі коректування пошуків за допомогою супутникової навігаційної системи, що включає рекогносцировку відомих точок геодезичної мережі, точок згущення, визначення їхніх класів точності, вибір відомих точок як вихідних, закладення шуканих точок згущення і безпосереднього знімального обґрунтування на будинках і на земній поверхні, визначення точності геодезичних побудов шуканих точок згущення і знімального обґрунтування, виконання виміру, визначення координат шуканих пунктів, згідно корисної моделі, шукані пункти мережі згущення розташовують на верхніх конструкціях і дахах будинків, верхніх частинах зовнішніх площин стін будинків і споруджень, точність визначення шуканих пунктів згущення і знімального обґрунтування на земній поверхні встановлюють на підставі необхідної точності визначення меж земельної ділянки з виразів: 1 / Т ТР  1 22ПЦ 1 / ТGPS  1,6 1 2,6ПЦ 1/ ТТР необхідна точність визначення меж де земельних ділянок за традиційною технологією, що відповідає рівновазі збитку можливих помилок і витрат на геодезичне забезпеченим по їх усуненню 1/ ТGPS максимальна точність визначення меж земельних ділянок за допомогою супутникової навігаційної системи, що відповідає рівновазі збит 58548 4 ку можливих помилок і витрат на геодезичне забезпечення по їх усуненню П периметр земельної ділянки, Ц нормативна ціна землі в розглянутому районі. Визначені ознаки складають сутність корисної моделі, тому що є необхідними і достатніми для досягнення технічного результату. Причиннонаслідковий зв'язок ознак, що складають сутність з його технічним результатом, що досягається наступним поясненням. Пропонований спосіб дозволяє виключити перешкоди при використанні супутникової навігаційної системи при економічної доцільності. Сутність корисної моделі пояснюється кресленням, де на фіг. 1 зображена межа 1 земельної ділянки з вершиною кута повороту 2, для зйомки якої створене знімальне обґрунтування, що улаштували на верхніх частинах стін будинків 3 з шуканих точок згущення 4, 5, 6, на яких приймачами були прийняті сигнали від супутників 7, 8, 9,10 і визначені їхні координати. За допомогою цих координат і виміряних кутів В1 і В2 у комп'ютері визначені координати точки 2 знімпльного обґрунтування. Дослідженнями встановлено, що регламентована точність визначення координат мереж земельних ділянок, що дорівнює ±10 см відносно знімального обґрунтування точності 1:2000, може викликати похибку від ±$4-5тис. до ±$50 тис. на кілометр довжини межі. Зниження похибки можливо на підставі підвищення точності визначення координат межі. Однак підвищення точності визначення межі вимагає підвищення витрат на геодезичне забезпечення. Необхідна точність визначення координат шуканої точки була встановлена на підставі рівності похибки від можливої появи помилок і витрат на геодезичне забезпечення. Це дозволило одержати рівняння 1 / Т ТР  1 22ПЦ 1 / ТGPS  1,6 1 2,6ПЦ 1/ ТТР необхідна точність визначення меж де земельних ділянок за традиційною технологією, що відповідає рівновазі похибки можливих помилок і витрат на геодезичне забезпеченим по їх усуненню 1/ ТGPS - максимальна точність визначення меж земельних ділянок за допомогою супутникової навігаційної системи, що відповідає рівновазі похибки можливих помилок і витрат на геодезичне забезпечення по їх усуненню П - периметр земельної ділянки, Ц - нормативна ціна землі в розглянутому районі. Необхідна точність визначення координат точки 2 була оцінена на підставі встановленої рівноваги похибки від можливих помилок від неточності у положенні меж земельної ділянки і витрат на 5 58548 геодезичне забезпечення по їх усуненню. Розрахунки точності координат точки 2, яка є межею земельної ділянки 1 приведені в таблиці для трьох 6 земельних ділянок, розташованих у різних економіко-планувальних зонах. Таблиця оцінки точності координат точки 2 Таблиця Вихідні дані по Фіг. 1 S4=105,2 м; S5=119,7 м; S6=96,0 м, S4-5=127,5 м; S5-6=186,7 м, Ф1+Ф2=116. Земельна ділянка Розрахункова точність Стандартна точність геодезичного обґрунПериметр діЦіна Необхідна Максимальна Очікувана m тування, що прийнята лянки м землі, для забезпечення грн. необхідної точності визначення меж земельної ділянки 10000 500 10" 1/10526 1/10309 1/16505 1/20000 1000 500 30" 1/3333 1/6666 1/5396 1/5000 1000 100 60" 1/1429 1/2439 1/2751 1/2000 Необхідна точність розраховувалася як рівноважна при використанні традиційної технології (1/ ТТР ) . Найменш витратна технологія, здійснювана за допомогою навігаційною супутниковою системою, для визначення координат точки 2 не може бути використана, тому що будівлі 3 є перешкодами для проходження сигналів від супутників. Однак цю технологію можна використовувати для визначення координат точок 4, 5, 6, що були роз міщені на верхніх площинах стін. Точність визначення координат точок 4, 5, 6 можна прийняти за максимальну. Точність геодезичних побудов у вигляді зворотної аналітичної засічки приймалася за очікувану точність. Використовуючи стандартну шкалу оцінки точності були запропоновані відомі технології виконання геодезичних вимірів. 7 Комп’ютерна верстка Д. Шеверун 58548 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
