Гравітаційно-осадкова центрифуга

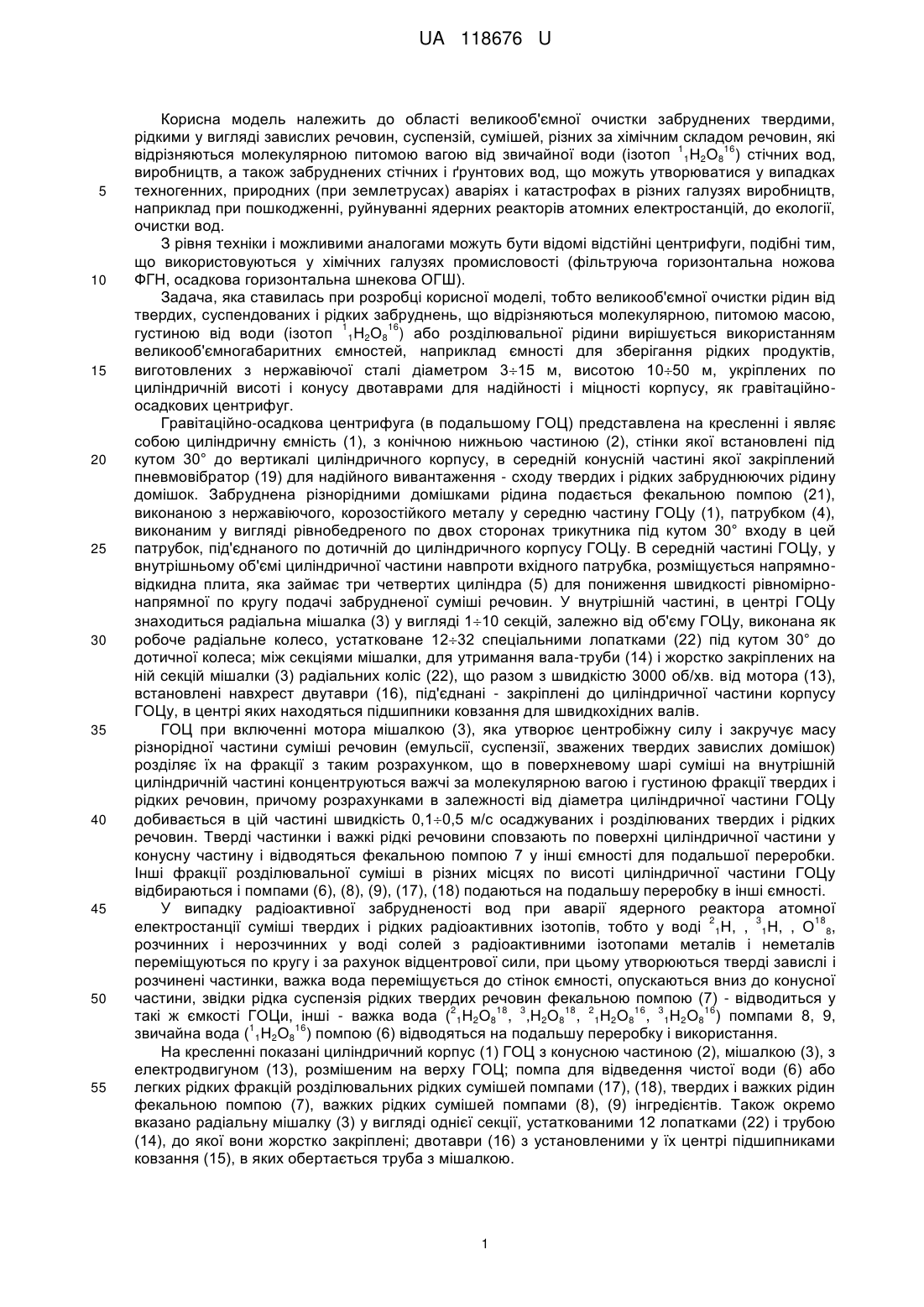

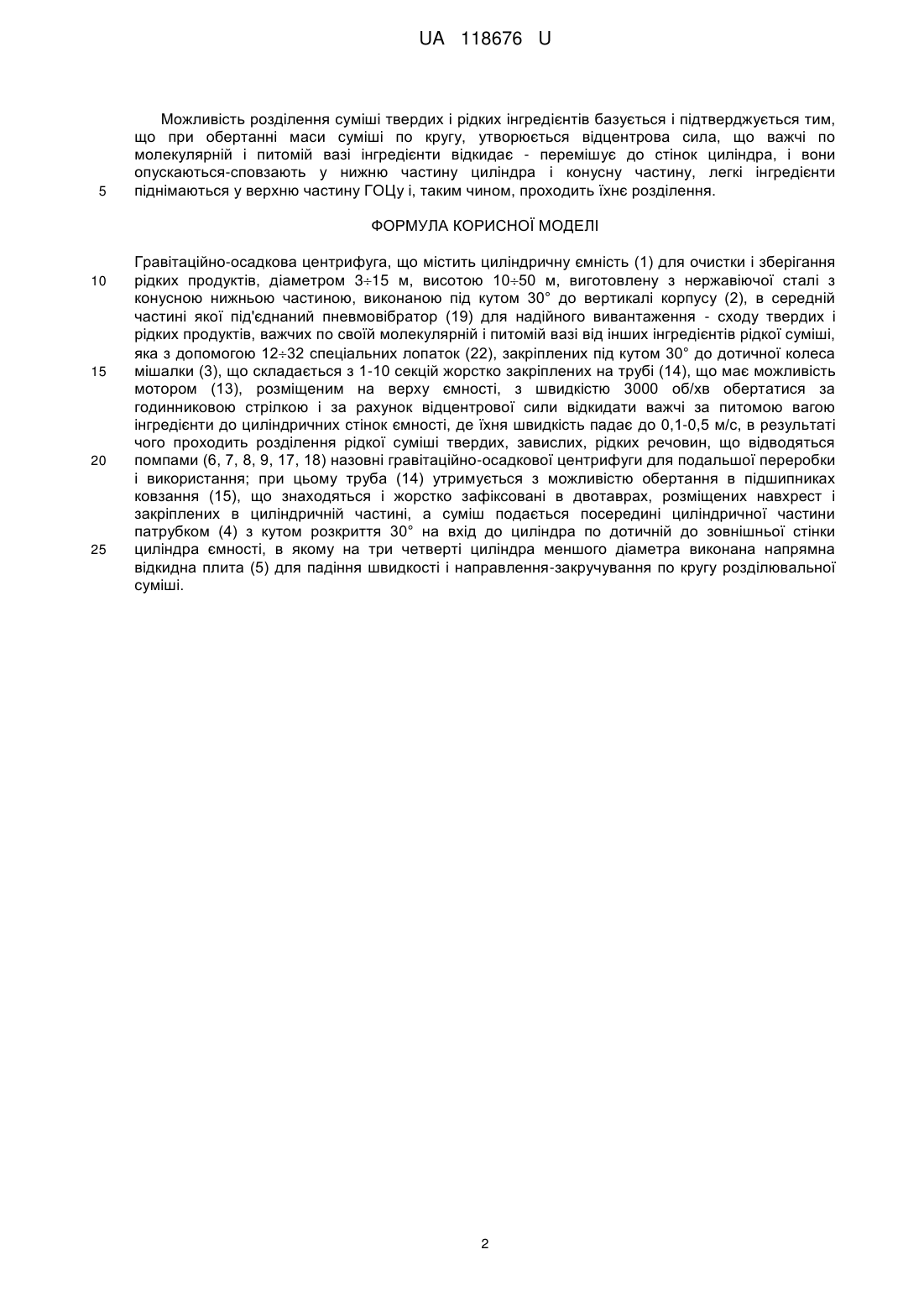

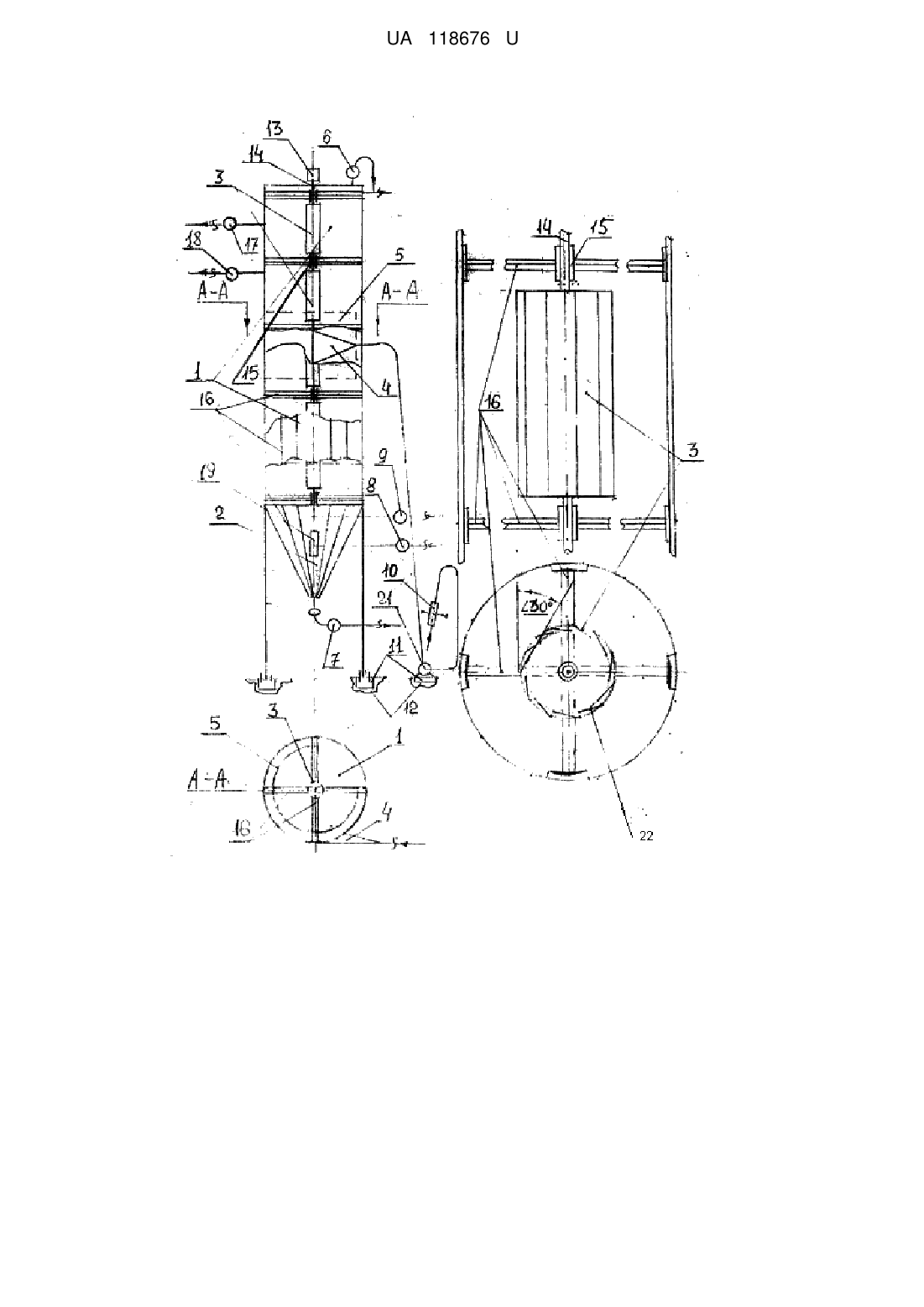

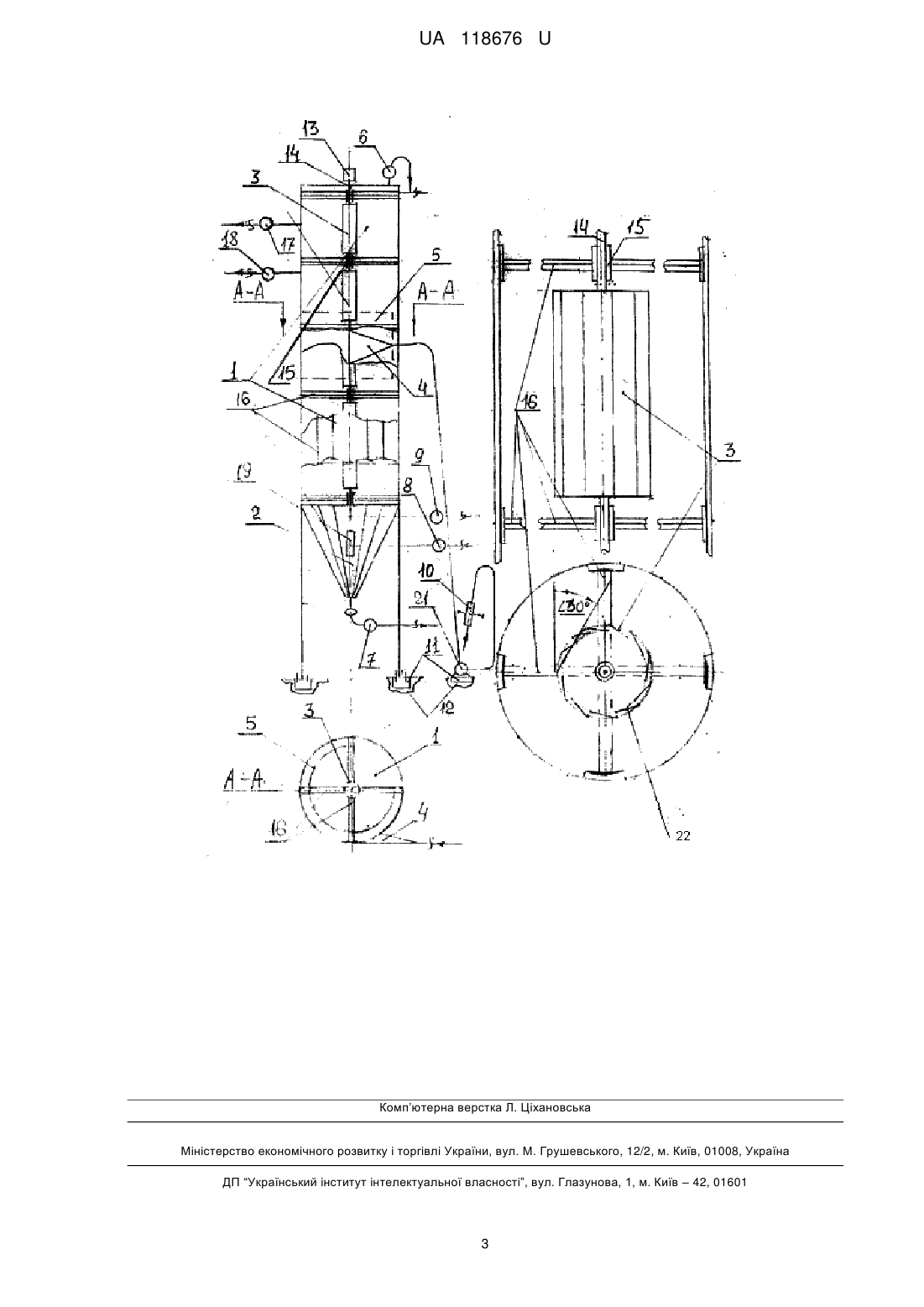

Реферат: Гравітаційно-осадкова центрифуга містить циліндричну ємність для очистки і зберігання рідких продуктів, виготовлену з нержавіючої сталі з конусною нижньою частиною, виконаною під кутом 30° до вертикалі корпусу, в середній частині якої під'єднаний пневмовібратор для надійного вивантаження - сходу твердих і рідких продуктів, важчих по своїй молекулярній і питомій вазі від інших інгредієнтів рідкої суміші, що відводяться помпами назовні гравітаційно-осадкової центрифуги для подальшої переробки і використання. При цьому труба утримується з можливістю обертання в підшипниках ковзання, що знаходяться і жорстко зафіксовані в двотаврах, розміщених навхрест і закріплених в циліндричній частині. Суміш подається посередині циліндричної частини патрубком з кутом розкриття 30° на вхід до циліндра по дотичній до зовнішньої стінки циліндра ємності, в якому на три четверті циліндра меншого діаметра виконана напрямна відкидна плита для падіння швидкості і направлення-закручування по кругу розділювальної суміші. UA 118676 U (54) ГРАВІТАЦІЙНО-ОСАДКОВА ЦЕНТРИФУГА UA 118676 U UA 118676 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області великооб'ємної очистки забруднених твердими, рідкими у вигляді завислих речовин, суспензій, сумішей, різних за хімічним складом речовин, які 1 16 відрізняються молекулярною питомою вагою від звичайної води (ізотоп 1Н2О8 ) стічних вод, виробництв, а також забруднених стічних і ґрунтових вод, що можуть утворюватися у випадках техногенних, природних (при землетрусах) аваріях і катастрофах в різних галузях виробництв, наприклад при пошкодженні, руйнуванні ядерних реакторів атомних електростанцій, до екології, очистки вод. З рівня техніки і можливими аналогами можуть бути відомі відстійні центрифуги, подібні тим, що використовуються у хімічних галузях промисловості (фільтруюча горизонтальна ножова ФГН, осадкова горизонтальна шнекова ОГШ). Задача, яка ставилась при розробці корисної моделі, тобто великооб'ємної очистки рідин від твердих, суспендованих і рідких забруднень, що відрізняються молекулярною, питомою масою, 1 16 густиною від води (ізотоп 1Н2О8 ) або розділювальної рідини вирішується використанням великооб'ємногабаритних ємностей, наприклад ємності для зберігання рідких продуктів, виготовлених з нержавіючої сталі діаметром 315 м, висотою 1050 м, укріплених по циліндричній висоті і конусу двотаврами для надійності і міцності корпусу, як гравітаційноосадкових центрифуг. Гравітаційно-осадкова центрифуга (в подальшому ГОЦ) представлена на кресленні і являє собою циліндричну ємність (1), з конічною нижньою частиною (2), стінки якої встановлені під кутом 30° до вертикалі циліндричного корпусу, в середній конусній частині якої закріплений пневмовібратор (19) для надійного вивантаження - сходу твердих і рідких забруднюючих рідину домішок. Забруднена різнорідними домішками рідина подається фекальною помпою (21), виконаною з нержавіючого, корозостійкого металу у середню частину ГОЦу (1), патрубком (4), виконаним у вигляді рівнобедреного по двох сторонах трикутника під кутом 30° входу в цей патрубок, під'єднаного по дотичній до циліндричного корпусу ГОЦу. В середній частині ГОЦу, у внутрішньому об'ємі циліндричної частини навпроти вхідного патрубка, розміщується напрямновідкидна плита, яка займає три четвертих циліндра (5) для пониження швидкості рівномірнонапрямної по кругу подачі забрудненої суміші речовин. У внутрішній частині, в центрі ГОЦу знаходиться радіальна мішалка (3) у вигляді 110 секцій, залежно від об'єму ГОЦу, виконана як робоче радіальне колесо, устатковане 1232 спеціальними лопатками (22) під кутом 30° до дотичної колеса; між секціями мішалки, для утримання вала-труби (14) і жорстко закріплених на ній секцій мішалки (3) радіальних коліс (22), що разом з швидкістю 3000 об/хв. від мотора (13), встановлені навхрест двутаври (16), під'єднані - закріплені до циліндричної частини корпусу ГОЦу, в центрі яких находяться підшипники ковзання для швидкохідних валів. ГОЦ при включенні мотора мішалкою (3), яка утворює центробіжну силу і закручує масу різнорідної частини суміші речовин (емульсії, суспензії, зважених твердих завислих домішок) розділяє їх на фракції з таким розрахунком, що в поверхневому шарі суміші на внутрішній циліндричній частині концентруються важчі за молекулярною вагою і густиною фракції твердих і рідких речовин, причому розрахунками в залежності від діаметра циліндричної частини ГОЦу добивається в цій частині швидкість 0,10,5 м/с осаджуваних і розділюваних твердих і рідких речовин. Тверді частинки і важкі рідкі речовини сповзають по поверхні циліндричної частини у конусну частину і відводяться фекальною помпою 7 у інші ємності для подальшої переробки. Інші фракції розділювальної суміші в різних місцях по висоті циліндричної частини ГОЦу відбираються і помпами (6), (8), (9), (17), (18) подаються на подальшу переробку в інші ємності. У випадку радіоактивної забрудненості вод при аварії ядерного реактора атомної 2 3 18 електростанції суміші твердих і рідких радіоактивних ізотопів, тобто у воді 1Н, , 1Н, , О 8, розчинних і нерозчинних у воді солей з радіоактивними ізотопами металів і неметалів переміщуються по кругу і за рахунок відцентрової сили, при цьому утворюються тверді завислі і розчинені частинки, важка вода переміщується до стінок ємності, опускаються вниз до конусної частини, звідки рідка суспензія рідких твердих речовин фекальною помпою (7) - відводиться у 2 18 3 18 2 16 3 16 такі ж ємкості ГОЦи, інші - важка вода ( 1Н2О8 , ,Н2О8 , 1Н2О8 , 1Н2О8 ) помпами 8, 9, 1 16 звичайна вода ( 1Н2О8 ) помпою (6) відводяться на подальшу переробку і використання. На кресленні показані циліндричний корпус (1) ГОЦ з конусною частиною (2), мішалкою (3), з електродвигуном (13), розмішеним на верху ГОЦ; помпа для відведення чистої води (6) або легких рідких фракцій розділювальних рідких сумішей помпами (17), (18), твердих і важких рідин фекальною помпою (7), важких рідких сумішей помпами (8), (9) інгредієнтів. Також окремо вказано радіальну мішалку (3) у вигляді однієї секції, устаткованими 12 лопатками (22) і трубою (14), до якої вони жорстко закріплені; двотаври (16) з установленими у їх центрі підшипниками ковзання (15), в яких обертається труба з мішалкою. 1 UA 118676 U 5 Можливість розділення суміші твердих і рідких інгредієнтів базується і підтверджується тим, що при обертанні маси суміші по кругу, утворюється відцентрова сила, що важчі по молекулярній і питомій вазі інгредієнти відкидає - перемішує до стінок циліндра, і вони опускаються-сповзають у нижню частину циліндра і конусну частину, легкі інгредієнти піднімаються у верхню частину ГОЦу і, таким чином, проходить їхнє розділення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 Гравітаційно-осадкова центрифуга, що містить циліндричну ємність (1) для очистки і зберігання рідких продуктів, діаметром 315 м, висотою 1050 м, виготовлену з нержавіючої сталі з конусною нижньою частиною, виконаною під кутом 30° до вертикалі корпусу (2), в середній частині якої під'єднаний пневмовібратор (19) для надійного вивантаження - сходу твердих і рідких продуктів, важчих по своїй молекулярній і питомій вазі від інших інгредієнтів рідкої суміші, яка з допомогою 1232 спеціальних лопаток (22), закріплених під кутом 30° до дотичної колеса мішалки (3), що складається з 1-10 секцій жорстко закріплених на трубі (14), що має можливість мотором (13), розміщеним на верху ємності, з швидкістю 3000 об/хв обертатися за годинниковою стрілкою і за рахунок відцентрової сили відкидати важчі за питомою вагою інгредієнти до циліндричних стінок ємності, де їхня швидкість падає до 0,1-0,5 м/с, в результаті чого проходить розділення рідкої суміші твердих, завислих, рідких речовин, що відводяться помпами (6, 7, 8, 9, 17, 18) назовні гравітаційно-осадкової центрифуги для подальшої переробки і використання; при цьому труба (14) утримується з можливістю обертання в підшипниках ковзання (15), що знаходяться і жорстко зафіксовані в двотаврах, розміщених навхрест і закріплених в циліндричній частині, а суміш подається посередині циліндричної частини патрубком (4) з кутом розкриття 30° на вхід до циліндра по дотичній до зовнішньої стінки циліндра ємності, в якому на три четверті циліндра меншого діаметра виконана напрямна відкидна плита (5) для падіння швидкості і направлення-закручування по кругу розділювальної суміші. 2 UA 118676 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
