Диференційний датчик для визначення якості зерна

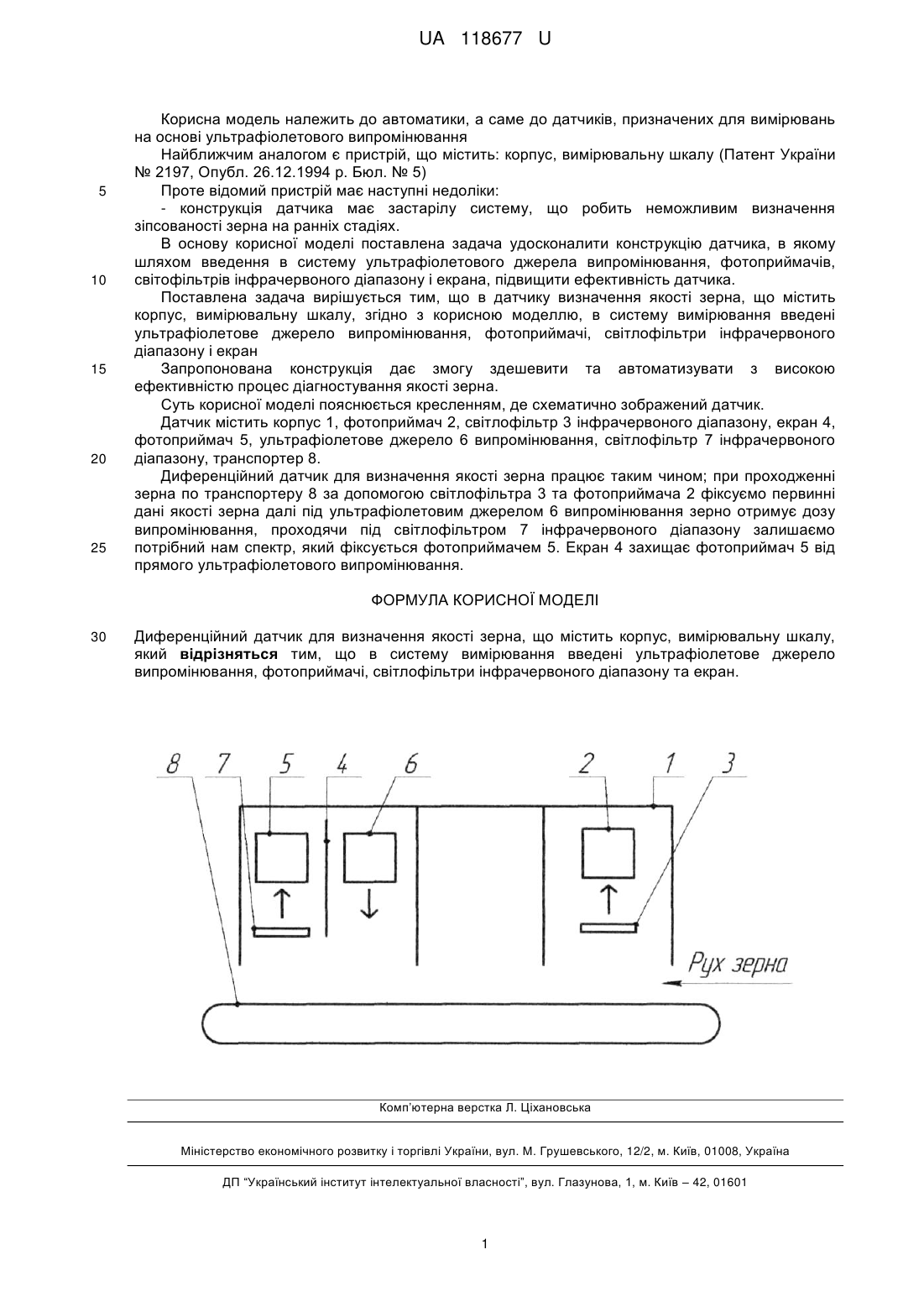

Реферат: Диференційний датчик для визначення якості зерна містить корпус, вимірювальну шкалу. В систему вимірювання введені ультрафіолетове джерело випромінювання, фотоприймачі, світлофільтри інфрачервоного діапазону та екран. UA 118677 U (54) ДИФЕРЕНЦІЙНИЙ ДАТЧИК ДЛЯ ВИЗНАЧЕННЯ ЯКОСТІ ЗЕРНА UA 118677 U UA 118677 U 5 10 15 20 25 Корисна модель належить до автоматики, а саме до датчиків, призначених для вимірювань на основі ультрафіолетового випромінювання Найближчим аналогом є пристрій, що містить: корпус, вимірювальну шкалу (Патент України № 2197, Опубл. 26.12.1994 р. Бюл. № 5) Проте відомий пристрій має наступні недоліки: - конструкція датчика має застарілу систему, що робить неможливим визначення зіпсованості зерна на ранніх стадіях. В основу корисної моделі поставлена задача удосконалити конструкцію датчика, в якому шляхом введення в систему ультрафіолетового джерела випромінювання, фотоприймачів, світофільтрів інфрачервоного діапазону і екрана, підвищити ефективність датчика. Поставлена задача вирішується тим, що в датчику визначення якості зерна, що містить корпус, вимірювальну шкалу, згідно з корисною моделлю, в систему вимірювання введені ультрафіолетове джерело випромінювання, фотоприймачі, світлофільтри інфрачервоного діапазону і екран Запропонована конструкція дає змогу здешевити та автоматизувати з високою ефективністю процес діагностування якості зерна. Суть корисної моделі пояснюється кресленням, де схематично зображений датчик. Датчик містить корпус 1, фотоприймач 2, світлофільтр 3 інфрачервоного діапазону, екран 4, фотоприймач 5, ультрафіолетове джерело 6 випромінювання, світлофільтр 7 інфрачервоного діапазону, транспортер 8. Диференційний датчик для визначення якості зерна працює таким чином; при проходженні зерна по транспортеру 8 за допомогою світлофільтра 3 та фотоприймача 2 фіксуємо первинні дані якості зерна далі під ультрафіолетовим джерелом 6 випромінювання зерно отримує дозу випромінювання, проходячи під світлофільтром 7 інфрачервоного діапазону залишаємо потрібний нам спектр, який фіксується фотоприймачем 5. Екран 4 захищає фотоприймач 5 від прямого ультрафіолетового випромінювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Диференційний датчик для визначення якості зерна, що містить корпус, вимірювальну шкалу, який відрізняться тим, що в систему вимірювання введені ультрафіолетове джерело випромінювання, фотоприймачі, світлофільтри інфрачервоного діапазону та екран. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
