Спосіб використання тракційного пристрою для артроскопії гомілковостопного суглоба

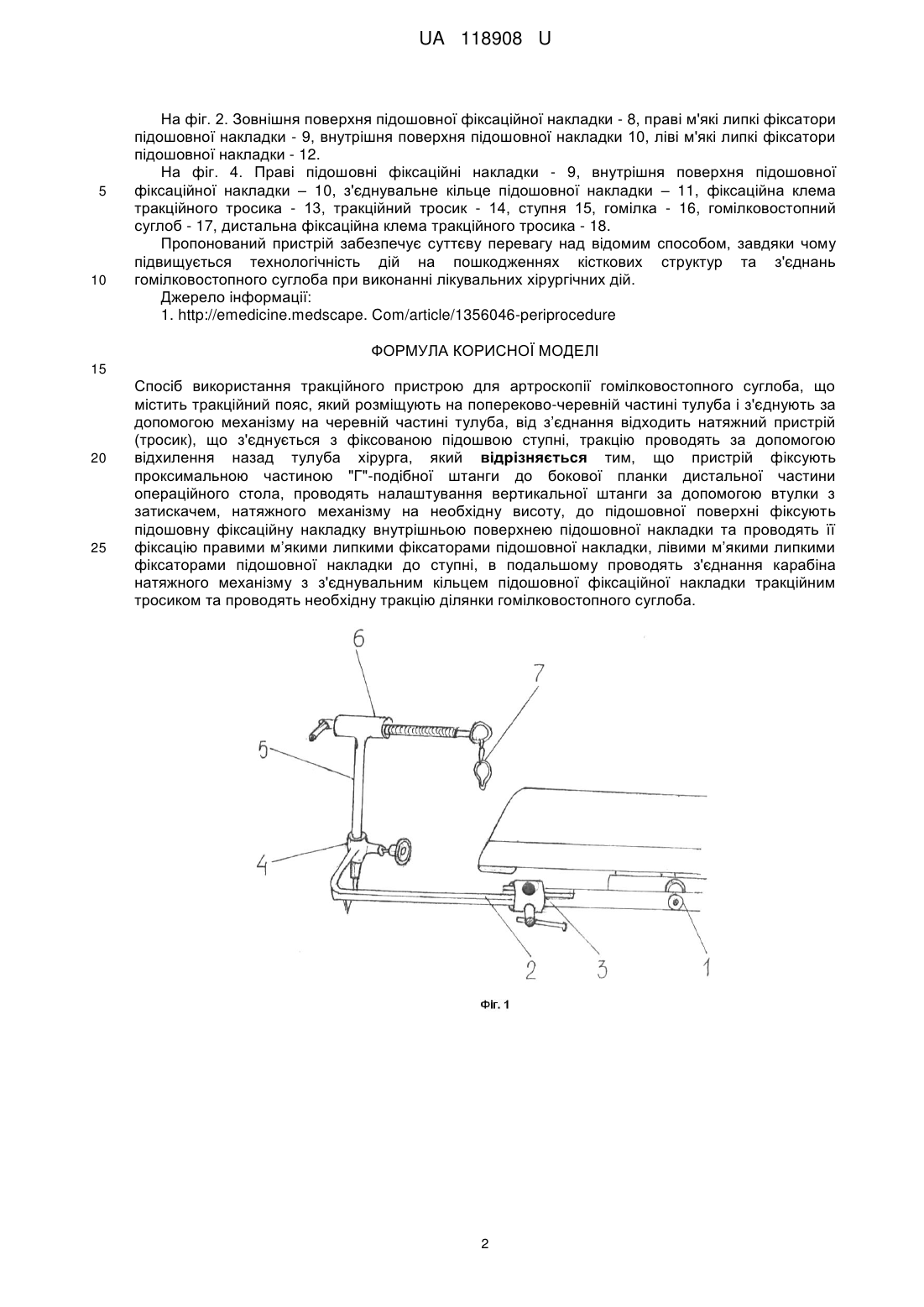

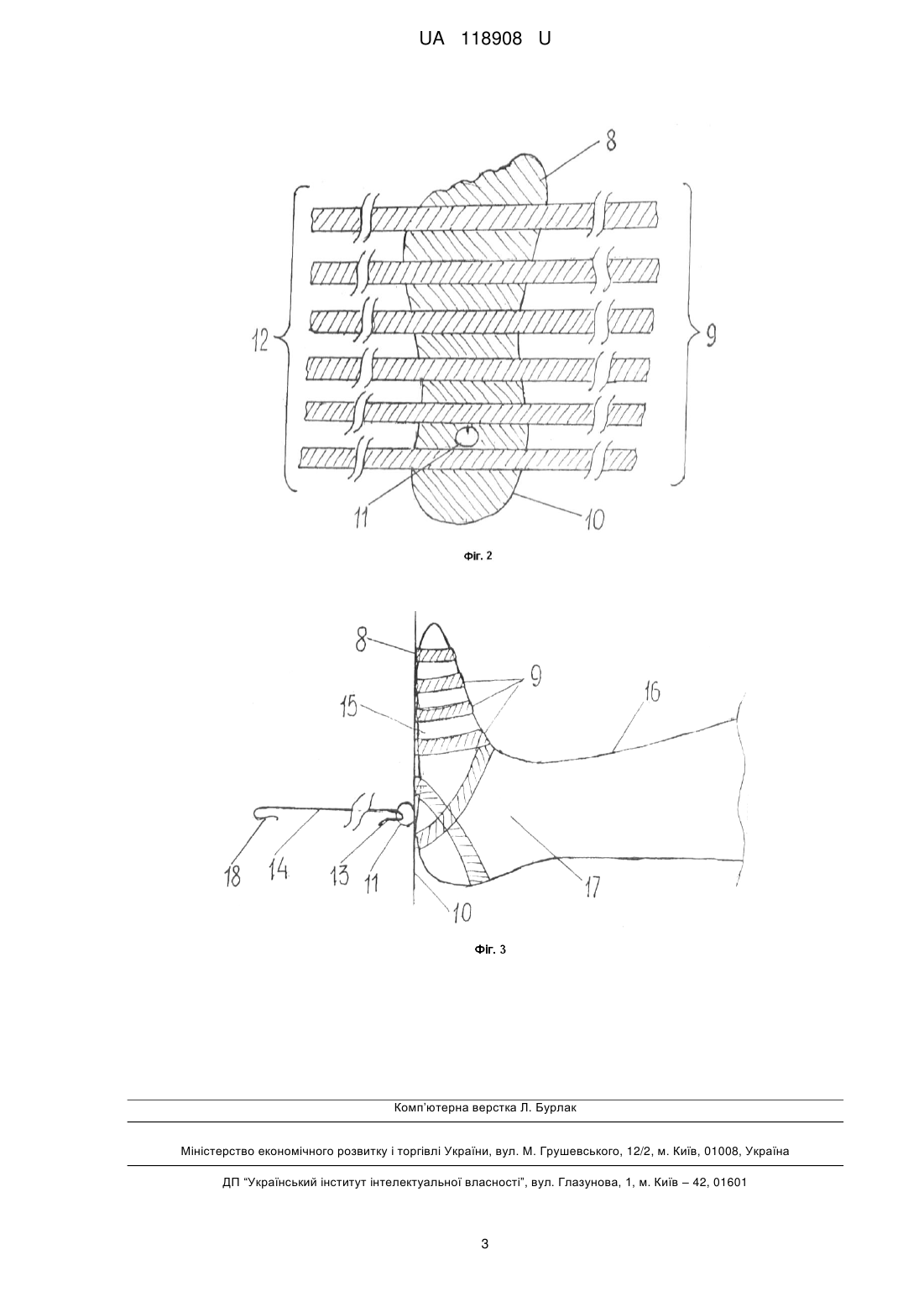

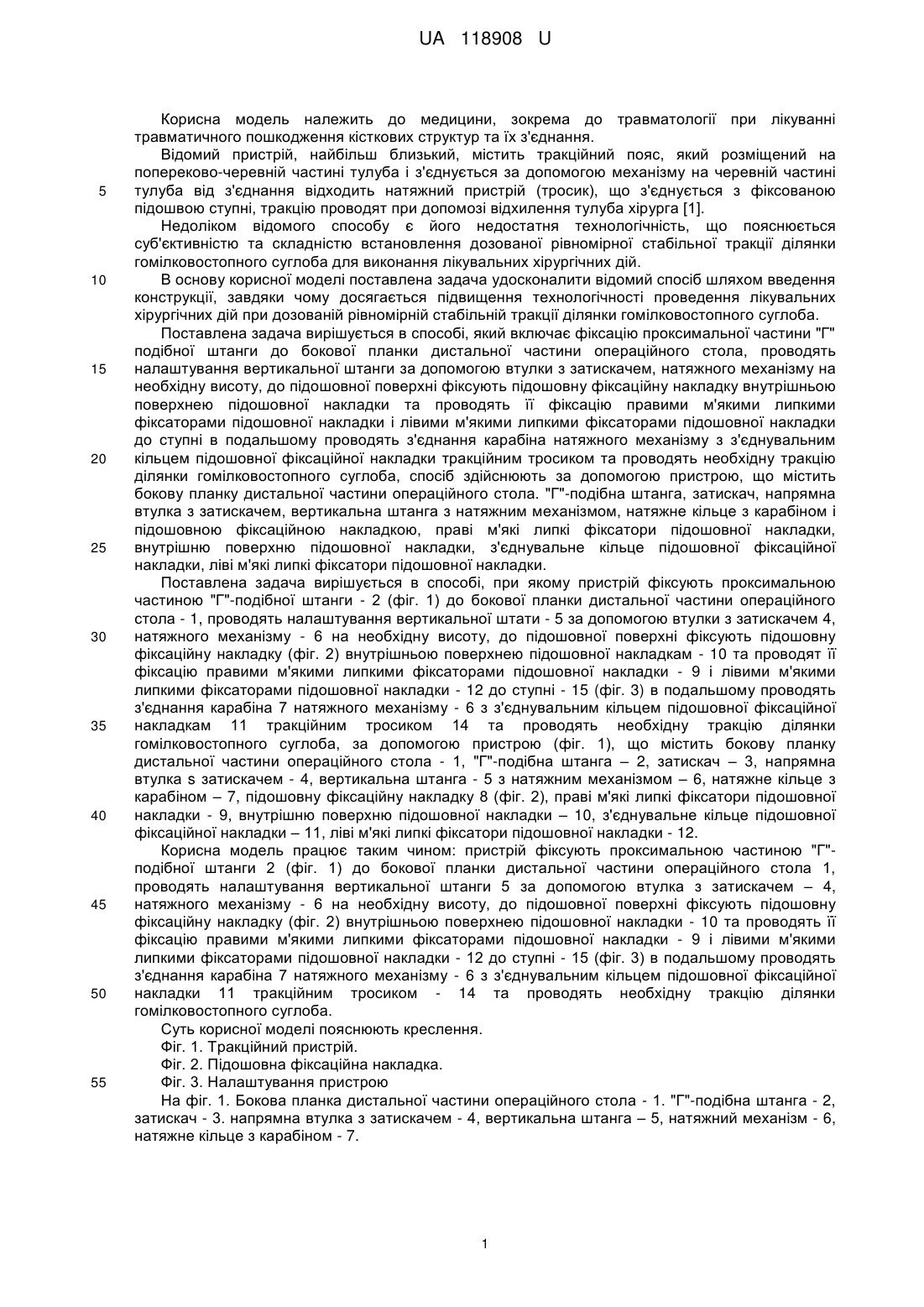

Реферат: Спосіб використання тракційного пристрою для артроскопії гомілковостопного суглоба має тракційний пояс, який розміщують на попереково-черевній частині тулуба і з'єднують за допомогою механізму на черевній частині тулуба, від з’єднання відходить натяжний пристрій (тросик), що з'єднується з фіксованою підошвою ступні, тракцію проводять за допомогою відхилення назад тулуба хірурга. Пристрій фіксують проксимальною частиною "Г"-подібної штанги до бокової планки дистальної частини операційного стола, проводять налаштування вертикальної штанги за допомогою втулки з затискачем, натяжного механізму на необхідну висоту. До підошовної поверхні фіксують підошовну фіксаційну накладку внутрішньою поверхнею підошовної накладки та проводять її фіксацію правими м’якими липкими фіксаторами підошовної накладки лівими м’якими липкими фіксаторами підошовної накладки до ступні. В подальшому проводять з'єднання карабіна натяжного механізму з з'єднувальним кільцем підошовної фіксаційної накладки тракційним тросиком та проводять необхідну тракцію ділянки гомілковостопного суглоба. UA 118908 U (12) UA 118908 U UA 118908 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до травматології при лікуванні травматичного пошкодження кісткових структур та їх з'єднання. Відомий пристрій, найбільш близький, містить тракційний пояс, який розміщений на попереково-черевній частині тулуба і з'єднується за допомогою механізму на черевній частині тулуба від з'єднання відходить натяжний пристрій (тросик), що з'єднується з фіксованою підошвою ступні, тракцію проводят при допомозі відхилення тулуба хірурга [1]. Недоліком відомого способу є його недостатня технологічність, що пояснюється суб'єктивністю та складністю встановлення дозованої рівномірної стабільної тракції ділянки гомілковостопного суглоба для виконання лікувальних хірургічних дій. В основу корисної моделі поставлена задача удосконалити відомий спосіб шляхом введення конструкції, завдяки чому досягається підвищення технологічності проведення лікувальних хірургічних дій при дозованій рівномірній стабільній тракції ділянки гомілковостопного суглоба. Поставлена задача вирішується в способі, який включає фіксацію проксимальної частини "Г" подібної штанги до бокової планки дистальної частини операційного стола, проводять налаштування вертикальної штанги за допомогою втулки з затискачем, натяжного механізму на необхідну висоту, до підошовної поверхні фіксують підошовну фіксаційну накладку внутрішньою поверхнею підошовної накладки та проводять її фіксацію правими м'якими липкими фіксаторами підошовної накладки і лівими м'якими липкими фіксаторами підошовної накладки до ступні в подальшому проводять з'єднання карабіна натяжного механізму з з'єднувальним кільцем підошовної фіксаційної накладки тракційним тросиком та проводять необхідну тракцію ділянки гомілковостопного суглоба, спосіб здійснюють за допомогою пристрою, що містить бокову планку дистальної частини операційного стола. "Г"-подібна штанга, затискач, напрямна втулка з затискачем, вертикальна штанга з натяжним механізмом, натяжне кільце з карабіном і підошовною фіксаційною накладкою, праві м'які липкі фіксатори підошовної накладки, внутрішню поверхню підошовної накладки, з'єднувальне кільце підошовної фіксаційної накладки, ліві м'які липкі фіксатори підошовної накладки. Поставлена задача вирішується в способі, при якому пристрій фіксують проксимальною частиною "Г"-подібної штанги - 2 (фіг. 1) до бокової планки дистальної частини операційного стола - 1, проводять налаштування вертикальної штати - 5 за допомогою втулки з затискачем 4, натяжного механізму - 6 на необхідну висоту, до підошовної поверхні фіксують підошовну фіксаційну накладку (фіг. 2) внутрішньою поверхнею підошовної накладкам - 10 та проводят її фіксацію правими м'якими липкими фіксаторами підошовної накладки - 9 і лівими м'якими липкими фіксаторами підошовної накладки - 12 до ступні - 15 (фіг. 3) в подальшому проводять з'єднання карабіна 7 натяжного механізму - 6 з з'єднувальним кільцем підошовної фіксаційної накладкам 11 тракційним тросиком 14 та проводять необхідну тракцію ділянки гомілковостопного суглоба, за допомогою пристрою (фіг. 1), що містить бокову планку дистальної частини операційного стола - 1, "Г"-подібна штанга – 2, затискач – 3, напрямна втулка s затискачем - 4, вертикальна штанга - 5 з натяжним механізмом – 6, натяжне кільце з карабіном – 7, підошовну фіксаційну накладку 8 (фіг. 2), праві м'які липкі фіксатори підошовної накладки - 9, внутрішню поверхню підошовної накладки – 10, з'єднувальне кільце підошовної фіксаційної накладки – 11, ліві м'які липкі фіксатори підошовної накладки - 12. Корисна модель працює таким чином: пристрій фіксують проксимальною частиною "Г"подібної штанги 2 (фіг. 1) до бокової планки дистальної частини операційного стола 1, проводять налаштування вертикальної штанги 5 за допомогою втулка з затискачем – 4, натяжного механізму - 6 на необхідну висоту, до підошовної поверхні фіксують підошовну фіксаційну накладку (фіг. 2) внутрішньою поверхнею підошовної накладки - 10 та проводять її фіксацію правими м'якими липкими фіксаторами підошовної накладки - 9 і лівими м'якими липкими фіксаторами підошовної накладки - 12 до ступні - 15 (фіг. 3) в подальшому проводять з'єднання карабіна 7 натяжного механізму - 6 з з'єднувальним кільцем підошовної фіксаційної накладки 11 тракційним тросиком - 14 та проводять необхідну тракцію ділянки гомілковостопного суглоба. Суть корисної моделі пояснюють креслення. Фіг. 1. Тракційний пристрій. Фіг. 2. Підошовна фіксаційна накладка. Фіг. 3. Налаштування пристрою На фіг. 1. Бокова планка дистальної частини операційного стола - 1. "Г"-подібна штанга - 2, затискач - 3. напрямна втулка з затискачем - 4, вертикальна штанга – 5, натяжний механізм - 6, натяжне кільце з карабіном - 7. 1 UA 118908 U 5 10 На фіг. 2. Зовнішня поверхня підошовної фіксаційної накладки - 8, праві м'які липкі фіксатори підошовної накладки - 9, внутрішня поверхня підошовної накладки 10, ліві м'які липкі фіксатори підошовної накладки - 12. На фіг. 4. Праві підошовні фіксаційні накладки - 9, внутрішня поверхня підошовної фіксаційної накладки – 10, з'єднувальне кільце підошовної накладки – 11, фіксаційна клема тракційного тросика - 13, тракційний тросик - 14, ступня 15, гомілка - 16, гомілковостопний суглоб - 17, дистальна фіксаційна клема тракційного тросика - 18. Пропонований пристрій забезпечує суттєву перевагу над відомим способом, завдяки чому підвищується технологічність дій на пошкодженнях кісткових структур та з'єднань гомілковостопного суглоба при виконанні лікувальних хірургічних дій. Джерело інформації: 1. http://emedicine.medscape. Com/article/1356046-periprocedure ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Спосіб використання тракційного пристрою для артроскопії гомілковостопного суглоба, що містить тракційний пояс, який розміщують на попереково-черевній частині тулуба і з'єднують за допомогою механізму на черевній частині тулуба, від з’єднання відходить натяжний пристрій (тросик), що з'єднується з фіксованою підошвою ступні, тракцію проводять за допомогою відхилення назад тулуба хірурга, який відрізняється тим, що пристрій фіксують проксимальною частиною "Г"-подібної штанги до бокової планки дистальної частини операційного стола, проводять налаштування вертикальної штанги за допомогою втулки з затискачем, натяжного механізму на необхідну висоту, до підошовної поверхні фіксують підошовну фіксаційну накладку внутрішньою поверхнею підошовної накладки та проводять її фіксацію правими м’якими липкими фіксаторами підошовної накладки, лівими м’якими липкими фіксаторами підошовної накладки до ступні, в подальшому проводять з'єднання карабіна натяжного механізму з з'єднувальним кільцем підошовної фіксаційної накладки тракційним тросиком та проводять необхідну тракцію ділянки гомілковостопного суглоба. 2 UA 118908 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
