Спосіб використання стендового пристрою для рентгенологічного дослідження ділянки надп’ятково-гомілкового суглоба

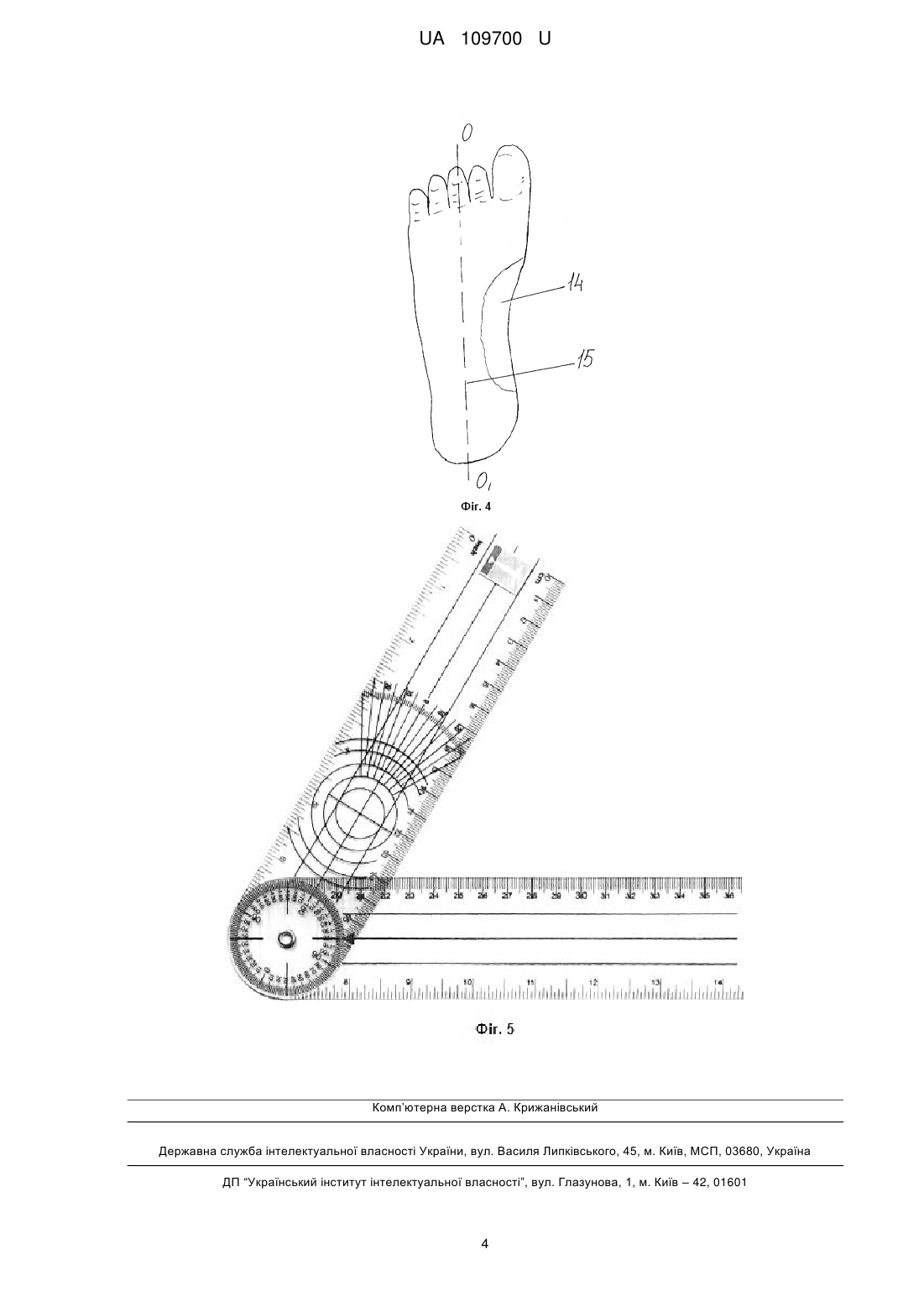

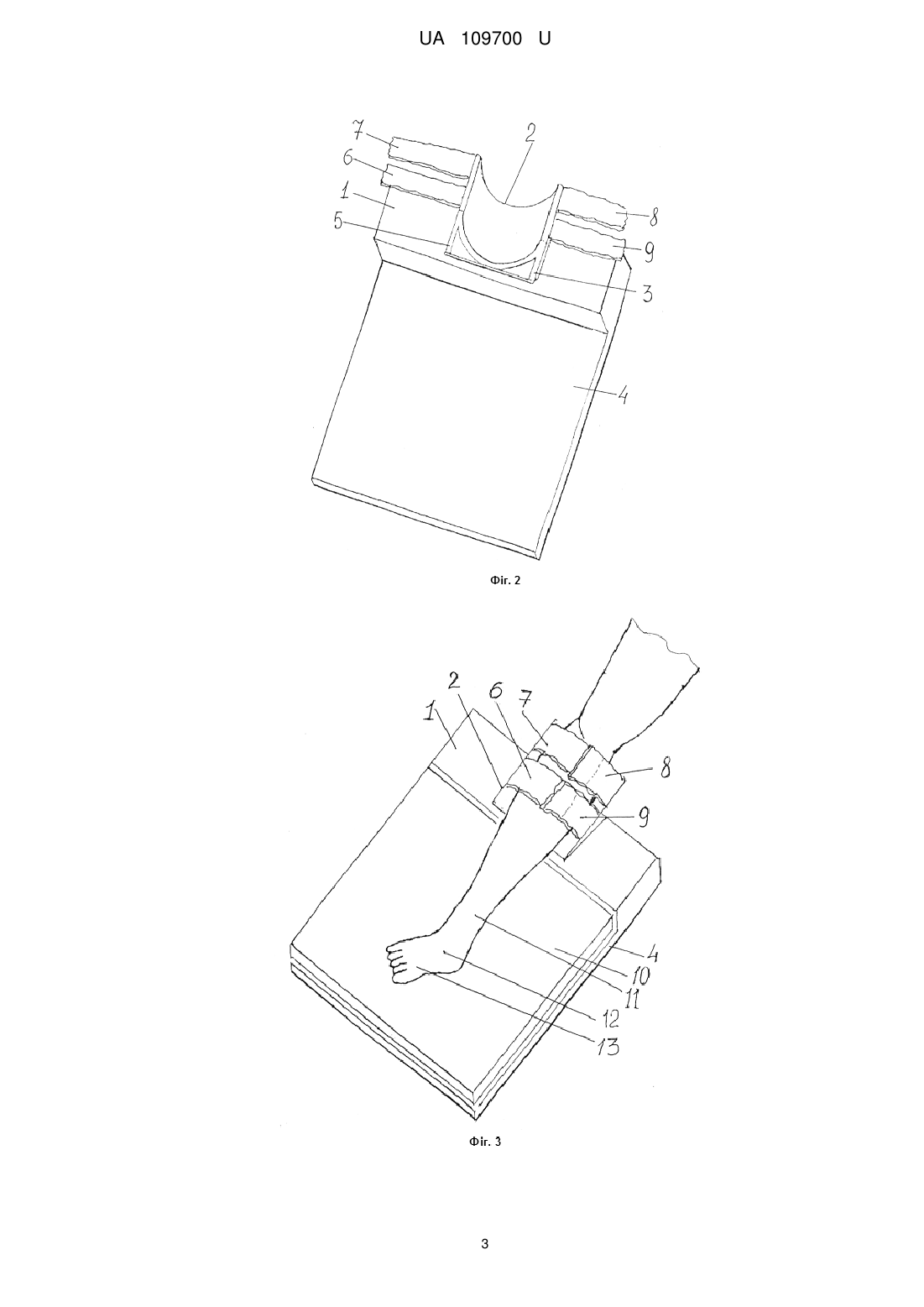

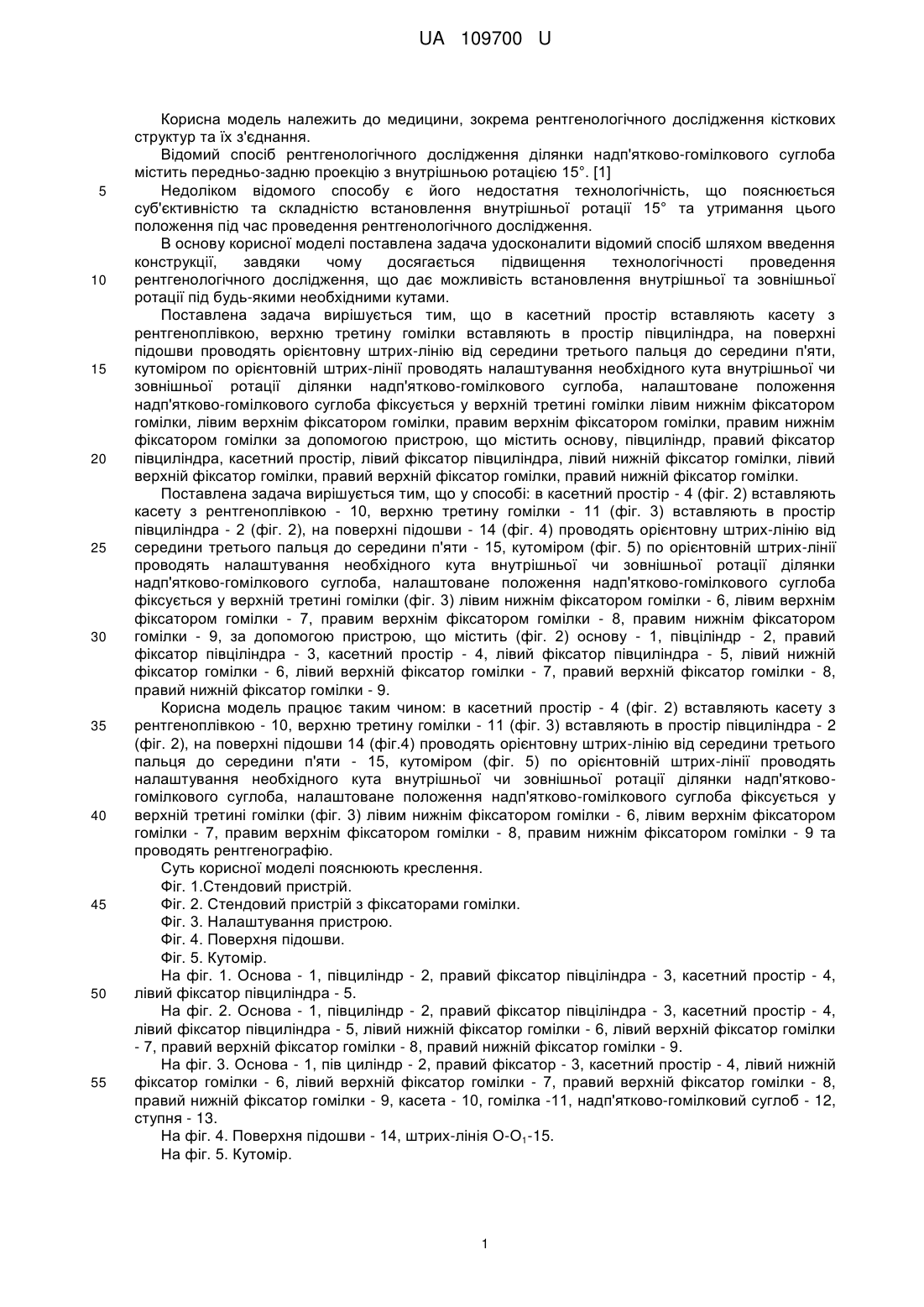

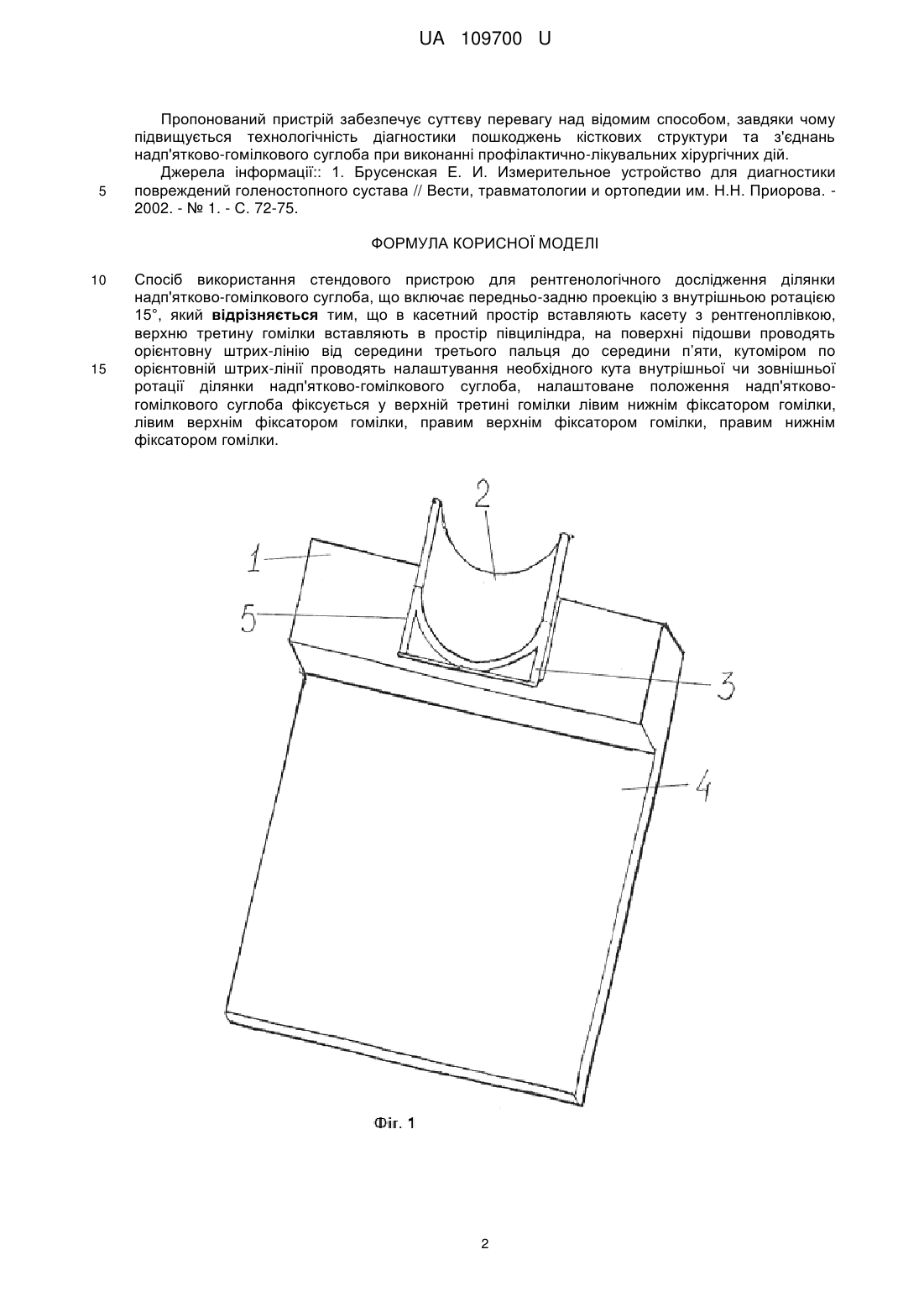

Реферат: Спосіб використання стендового пристрою для рентгенологічного дослідження ділянки надп'ятково-гомілкового суглоба включає передньо-задню проекцію з внутрішньою ротацією 15°. В касетний простір вставляють касету з рентгеноплівкою, верхню третину гомілки вставляють в простір пів циліндра. На поверхні підошви проводять орієнтовну штрих-лінію від середини третього пальця до середини п’яти. Кутоміром по орієнтовній штрих-лінії проводять налаштування необхідного кута внутрішньої чи зовнішньої ротації ділянки надп'ятковогомілкового суглоба. Налаштоване положення надп'ятково-гомілкового суглоба фіксується у верхній третині гомілки лівим нижнім фіксатором гомілки, лівим верхнім фіксатором гомілки, правим верхнім фіксатором гомілки, правим нижнім фіксатором гомілки. UA 109700 U (12) UA 109700 U UA 109700 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема рентгенологічного дослідження кісткових структур та їх з'єднання. Відомий спосіб рентгенологічного дослідження ділянки надп'ятково-гомілкового суглоба містить передньо-задню проекцію з внутрішньою ротацією 15°. [1] Недоліком відомого способу є його недостатня технологічність, що пояснюється суб'єктивністю та складністю встановлення внутрішньої ротації 15° та утримання цього положення під час проведення рентгенологічного дослідження. В основу корисної моделі поставлена задача удосконалити відомий спосіб шляхом введення конструкції, завдяки чому досягається підвищення технологічності проведення рентгенологічного дослідження, що дає можливість встановлення внутрішньої та зовнішньої ротації під будь-якими необхідними кутами. Поставлена задача вирішується тим, що в касетний простір вставляють касету з рентгеноплівкою, верхню третину гомілки вставляють в простір півциліндра, на поверхні підошви проводять орієнтовну штрих-лінію від середини третього пальця до середини п'яти, кутоміром по орієнтовній штрих-лінії проводять налаштування необхідного кута внутрішньої чи зовнішньої ротації ділянки надп'ятково-гомілкового суглоба, налаштоване положення надп'ятково-гомілкового суглоба фіксується у верхній третині гомілки лівим нижнім фіксатором гомілки, лівим верхнім фіксатором гомілки, правим верхнім фіксатором гомілки, правим нижнім фіксатором гомілки за допомогою пристрою, що містить основу, півциліндр, правий фіксатор півциліндра, касетний простір, лівий фіксатор півциліндра, лівий нижній фіксатор гомілки, лівий верхній фіксатор гомілки, правий верхній фіксатор гомілки, правий нижній фіксатор гомілки. Поставлена задача вирішується тим, що у способі: в касетний простір - 4 (фіг. 2) вставляють касету з рентгеноплівкою - 10, верхню третину гомілки - 11 (фіг. 3) вставляють в простір півциліндра - 2 (фіг. 2), на поверхні підошви - 14 (фіг. 4) проводять орієнтовну штрих-лінію від середини третього пальця до середини п'яти - 15, кутоміром (фіг. 5) по орієнтовній штрих-лінії проводять налаштування необхідного кута внутрішньої чи зовнішньої ротації ділянки надп'ятково-гомілкового суглоба, налаштоване положення надп'ятково-гомілкового суглоба фіксується у верхній третині гомілки (фіг. 3) лівим нижнім фіксатором гомілки - 6, лівим верхнім фіксатором гомілки - 7, правим верхнім фіксатором гомілки - 8, правим нижнім фіксатором гомілки - 9, за допомогою пристрою, що містить (фіг. 2) основу - 1, півціліндр - 2, правий фіксатор півціліндра - 3, касетний простір - 4, лівий фіксатор півциліндра - 5, лівий нижній фіксатор гомілки - 6, лівий верхній фіксатор гомілки - 7, правий верхній фіксатор гомілки - 8, правий нижній фіксатор гомілки - 9. Корисна модель працює таким чином: в касетний простір - 4 (фіг. 2) вставляють касету з рентгеноплівкою - 10, верхню третину гомілки - 11 (фіг. 3) вставляють в простір півциліндра - 2 (фіг. 2), на поверхні підошви 14 (фіг.4) проводять орієнтовну штрих-лінію від середини третього пальця до середини п'яти - 15, кутоміром (фіг. 5) по орієнтовній штрих-лінії проводять налаштування необхідного кута внутрішньої чи зовнішньої ротації ділянки надп'ятковогомілкового суглоба, налаштоване положення надп'ятково-гомілкового суглоба фіксується у верхній третині гомілки (фіг. 3) лівим нижнім фіксатором гомілки - 6, лівим верхнім фіксатором гомілки - 7, правим верхнім фіксатором гомілки - 8, правим нижнім фіксатором гомілки - 9 та проводять рентгенографію. Суть корисної моделі пояснюють креслення. Фіг. 1.Стендовий пристрій. Фіг. 2. Стендовий пристрій з фіксаторами гомілки. Фіг. 3. Налаштування пристрою. Фіг. 4. Поверхня підошви. Фіг. 5. Кутомір. На фіг. 1. Основа- 1, півциліндр - 2, правий фіксатор півціліндра - 3, касетний простір - 4, лівий фіксатор півциліндра - 5. На фіг. 2. Основа - 1, півциліндр - 2, правий фіксатор півціліндра - 3, касетний простір - 4, лівий фіксатор півциліндра - 5, лівий нижній фіксатор гомілки - 6, лівий верхній фіксатор гомілки - 7, правий верхній фіксатор гомілки - 8, правий нижній фіксатор гомілки - 9. На фіг. 3. Основа - 1, пів циліндр - 2, правий фіксатор - 3, касетний простір - 4, лівий нижній фіксатор гомілки - 6, лівий верхній фіксатор гомілки - 7, правий верхній фіксатор гомілки - 8, правий нижній фіксатор гомілки - 9, касета - 10, гомілка -11, надп'ятково-гомілковий суглоб - 12, ступня - 13. На фіг. 4. Поверхня підошви - 14, штрих-лінія О-О1-15. На фіг. 5. Кутомір. 1 UA 109700 U 5 Пропонований пристрій забезпечує суттєву перевагу над відомим способом, завдяки чому підвищується технологічність діагностики пошкоджень кісткових структури та з'єднань надп'ятково-гомілкового суглоба при виконанні профілактично-лікувальних хірургічних дій. Джерела інформації:: 1. Брусенская Е. И. Измерительное устройство для диагностики повреждений голеностопного сустава // Вести, травматологии и ортопедии им. Н.Н. Приорова. 2002. - № 1. - С. 72-75. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб використання стендового пристрою для рентгенологічного дослідження ділянки надп'ятково-гомілкового суглоба, що включає передньо-задню проекцію з внутрішньою ротацією 15°, який відрізняється тим, що в касетний простір вставляють касету з рентгеноплівкою, верхню третину гомілки вставляють в простір півциліндра, на поверхні підошви проводять орієнтовну штрих-лінію від середини третього пальця до середини п’яти, кутоміром по орієнтовній штрих-лінії проводять налаштування необхідного кута внутрішньої чи зовнішньої ротації ділянки надп'ятково-гомілкового суглоба, налаштоване положення надп'ятковогомілкового суглоба фіксується у верхній третині гомілки лівим нижнім фіксатором гомілки, лівим верхнім фіксатором гомілки, правим верхнім фіксатором гомілки, правим нижнім фіксатором гомілки. 2 UA 109700 U 3 UA 109700 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
