Тракційний пристрій для артроскопії гомілковостопного суглоба

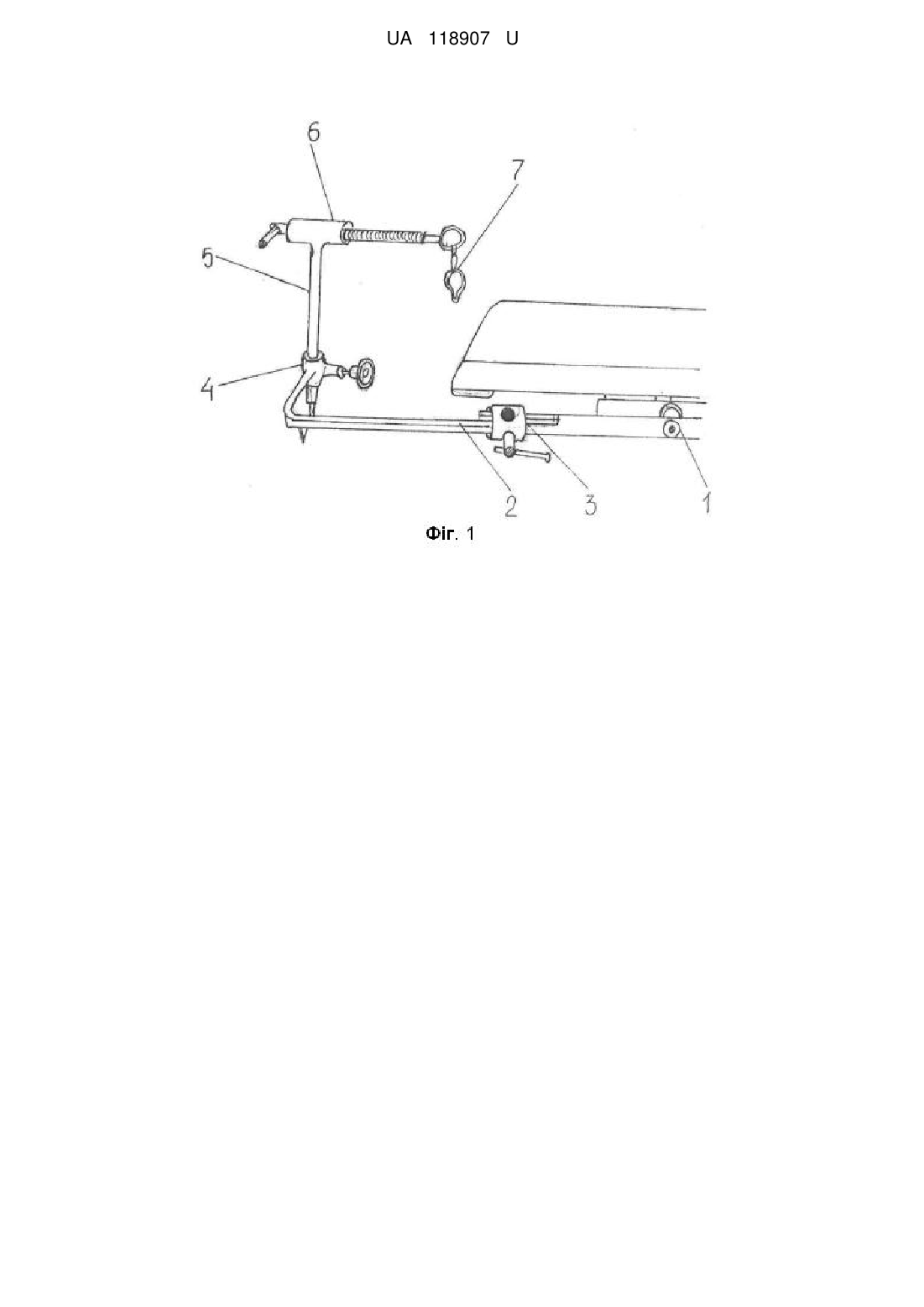

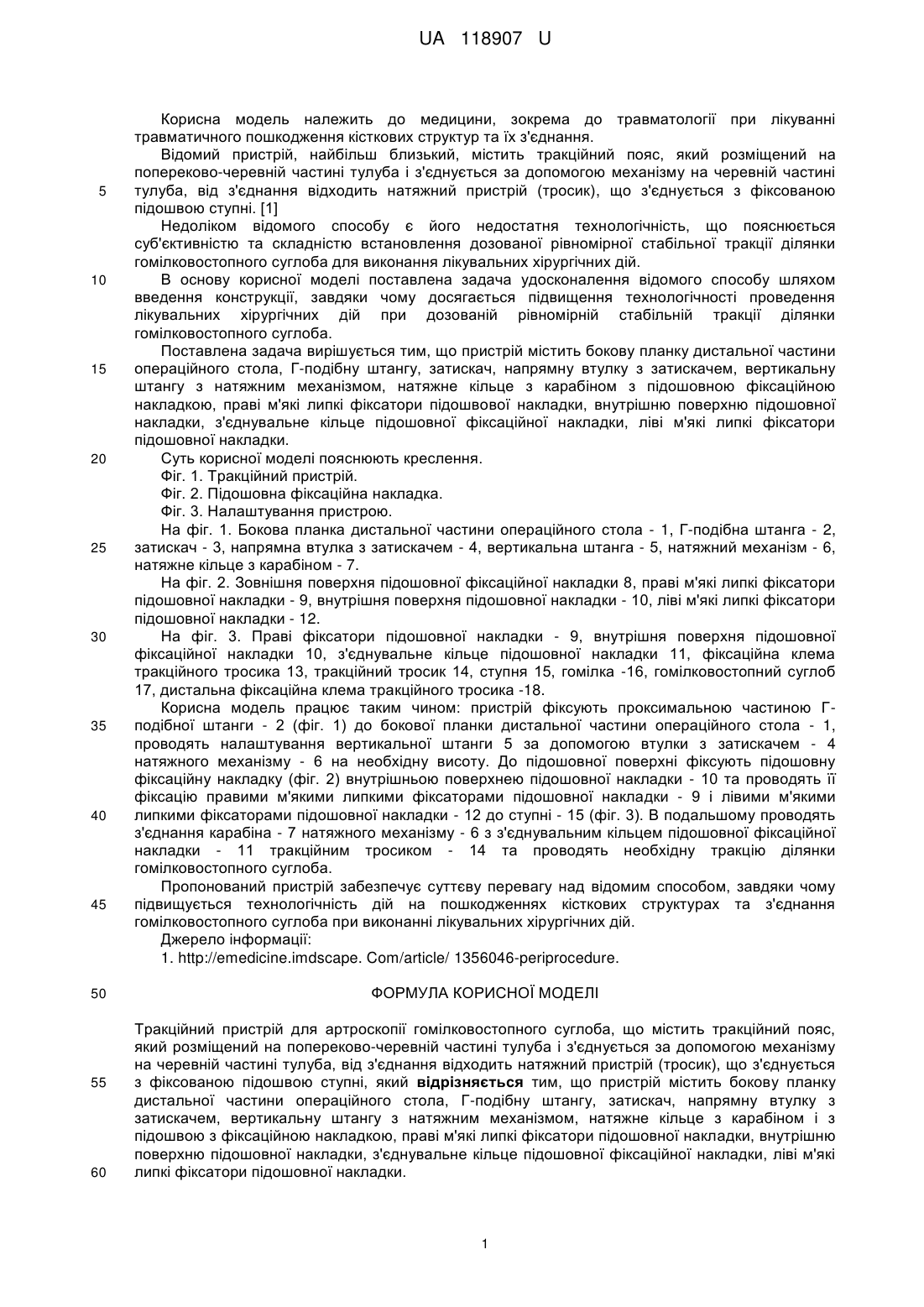

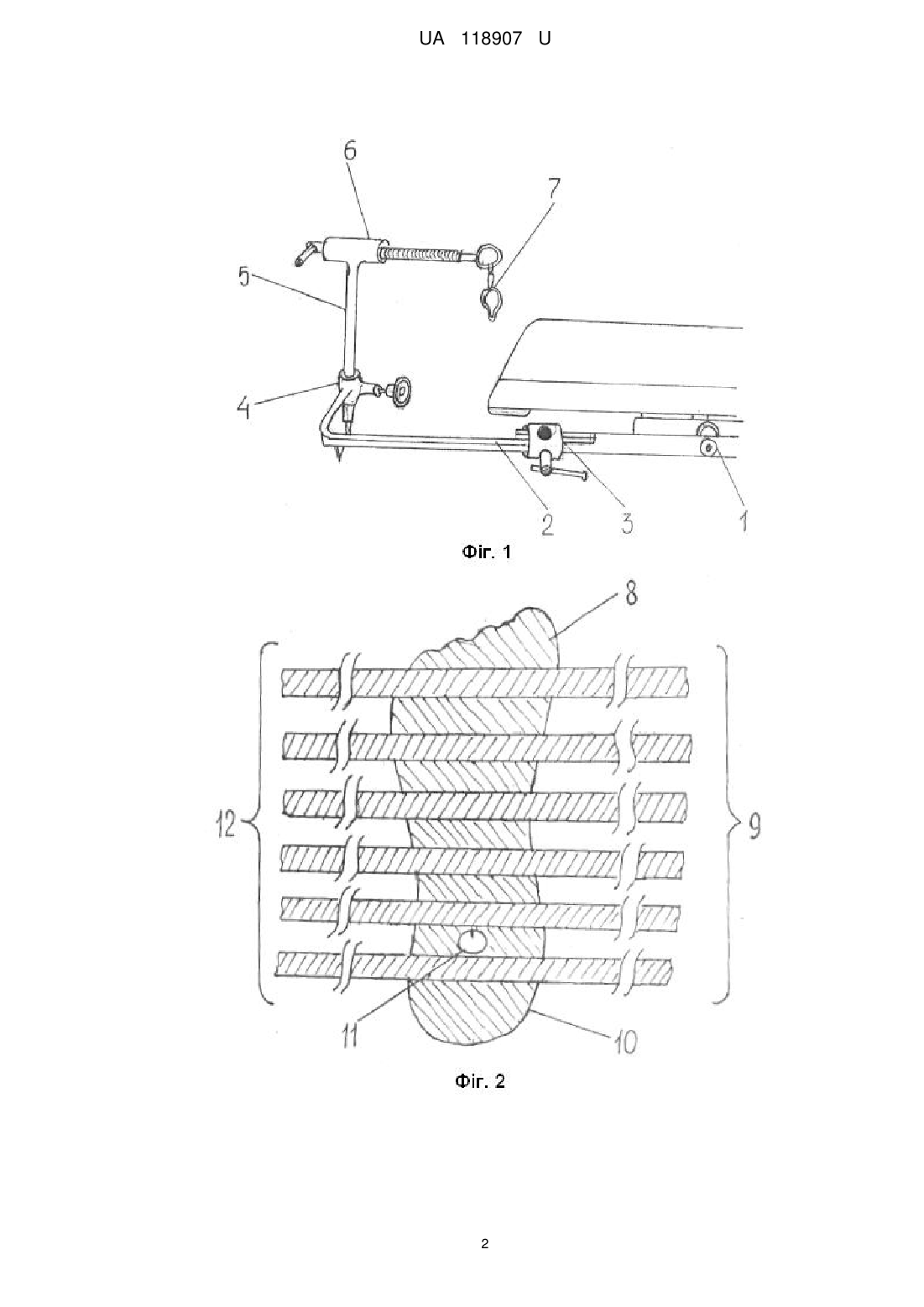

Реферат: Тракційний пристрій для артроскопії гомілковостопного суглоба містить тракційний пояс, який розміщений на попереково-черевній частині тулуба і з'єднується за допомогою механізму на черевній частині тулуба. Від з'єднання відходить натяжний пристрій (тросик), що з'єднується з фіксованою підошвою ступні. Пристрій містить бокову планку дистальної частини операційного стола, Г-подібну штангу, затискач, напрямну втулку з затискачем, вертикальну штангу з натяжним механізмом, натяжне кільце з карабіном і з підошвою з фіксаційною накладкою, праві м'які липкі фіксатори підошовної накладки, внутрішню поверхню підошовної накладки, з'єднувальне кільце підошовної фіксаційної накладки, ліві м’які липкі фіксатори підошовної накладки. UA 118907 U (54) ТРАКЦІЙНИЙ ПРИСТРІЙ ДЛЯ АРТРОСКОПІЇ ГОМІЛКОВОСТОПНОГО СУГЛОБА UA 118907 U UA 118907 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до травматології при лікуванні травматичного пошкодження кісткових структур та їх з'єднання. Відомий пристрій, найбільш близький, містить тракційний пояс, який розміщений на попереково-черевній частині тулуба і з'єднується за допомогою механізму на черевній частині тулуба, від з'єднання відходить натяжний пристрій (тросик), що з'єднується з фіксованою підошвою ступні. [1] Недоліком відомого способу є його недостатня технологічність, що пояснюється суб'єктивністю та складністю встановлення дозованої рівномірної стабільної тракції ділянки гомілковостопного суглоба для виконання лікувальних хірургічних дій. В основу корисної моделі поставлена задача удосконалення відомого способу шляхом введення конструкції, завдяки чому досягається підвищення технологічності проведення лікувальних хірургічних дій при дозованій рівномірній стабільній тракції ділянки гомілковостопного суглоба. Поставлена задача вирішується тим, що пристрій містить бокову планку дистальної частини операційного стола, Г-подібну штангу, затискач, напрямну втулку з затискачем, вертикальну штангу з натяжним механізмом, натяжне кільце з карабіном з підошовною фіксаційною накладкою, праві м'які липкі фіксатори підошвової накладки, внутрішню поверхню підошовної накладки, з'єднувальне кільце підошовної фіксаційної накладки, ліві м'які липкі фіксатори підошовної накладки. Суть корисної моделі пояснюють креслення. Фіг. 1. Тракційний пристрій. Фіг. 2. Підошовна фіксаційна накладка. Фіг. 3. Налаштування пристрою. На фіг. 1. Бокова планка дистальної частини операційного стола - 1, Г-подібна штанга - 2, затискач - 3, напрямна втулка з затискачем - 4, вертикальна штанга - 5, натяжний механізм - 6, натяжне кільце з карабіном - 7. На фіг. 2. Зовнішня поверхня підошовної фіксаційної накладки 8, праві м'які липкі фіксатори підошовної накладки - 9, внутрішня поверхня підошовної накладки - 10, ліві м'які липкі фіксатори підошовної накладки - 12. На фіг. 3. Праві фіксатори підошовної накладки - 9, внутрішня поверхня підошовної фіксаційної накладки 10, з'єднувальне кільце підошовної накладки 11, фіксаційна клема тракційного тросика 13, тракційний тросик 14, ступня 15, гомілка -16, гомілковостопний суглоб 17, дистальна фіксаційна клема тракційного тросика -18. Корисна модель працює таким чином: пристрій фіксують проксимальною частиною Гподібної штанги - 2 (фіг. 1) до бокової планки дистальної частини операційного стола - 1, проводять налаштування вертикальної штанги 5 за допомогою втулки з затискачем - 4 натяжного механізму - 6 на необхідну висоту. До підошовної поверхні фіксують підошовну фіксаційну накладку (фіг. 2) внутрішньою поверхнею підошовної накладки - 10 та проводять її фіксацію правими м'якими липкими фіксаторами підошовної накладки - 9 і лівими м'якими липкими фіксаторами підошовної накладки - 12 до ступні - 15 (фіг. 3). В подальшому проводять з'єднання карабіна - 7 натяжного механізму - 6 з з'єднувальним кільцем підошовної фіксаційної накладки - 11 тракційним тросиком - 14 та проводять необхідну тракцію ділянки гомілковостопного суглоба. Пропонований пристрій забезпечує суттєву перевагу над відомим способом, завдяки чому підвищується технологічність дій на пошкодженнях кісткових структурах та з'єднання гомілковостопного суглоба при виконанні лікувальних хірургічних дій. Джерело інформації: 1. http://emedicine.imdscape. Com/article/ 1356046-periprocedure. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Тракційний пристрій для артроскопії гомілковостопного суглоба, що містить тракційний пояс, який розміщений на попереково-черевній частині тулуба і з'єднується за допомогою механізму на черевній частині тулуба, від з'єднання відходить натяжний пристрій (тросик), що з'єднується з фіксованою підошвою ступні, який відрізняється тим, що пристрій містить бокову планку дистальної частини операційного стола, Г-подібну штангу, затискач, напрямну втулку з затискачем, вертикальну штангу з натяжним механізмом, натяжне кільце з карабіном і з підошвою з фіксаційною накладкою, праві м'які липкі фіксатори підошовної накладки, внутрішню поверхню підошовної накладки, з'єднувальне кільце підошовної фіксаційної накладки, ліві м'які липкі фіксатори підошовної накладки. 1 UA 118907 U 2 UA 118907 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
