Кишенькова попільничка

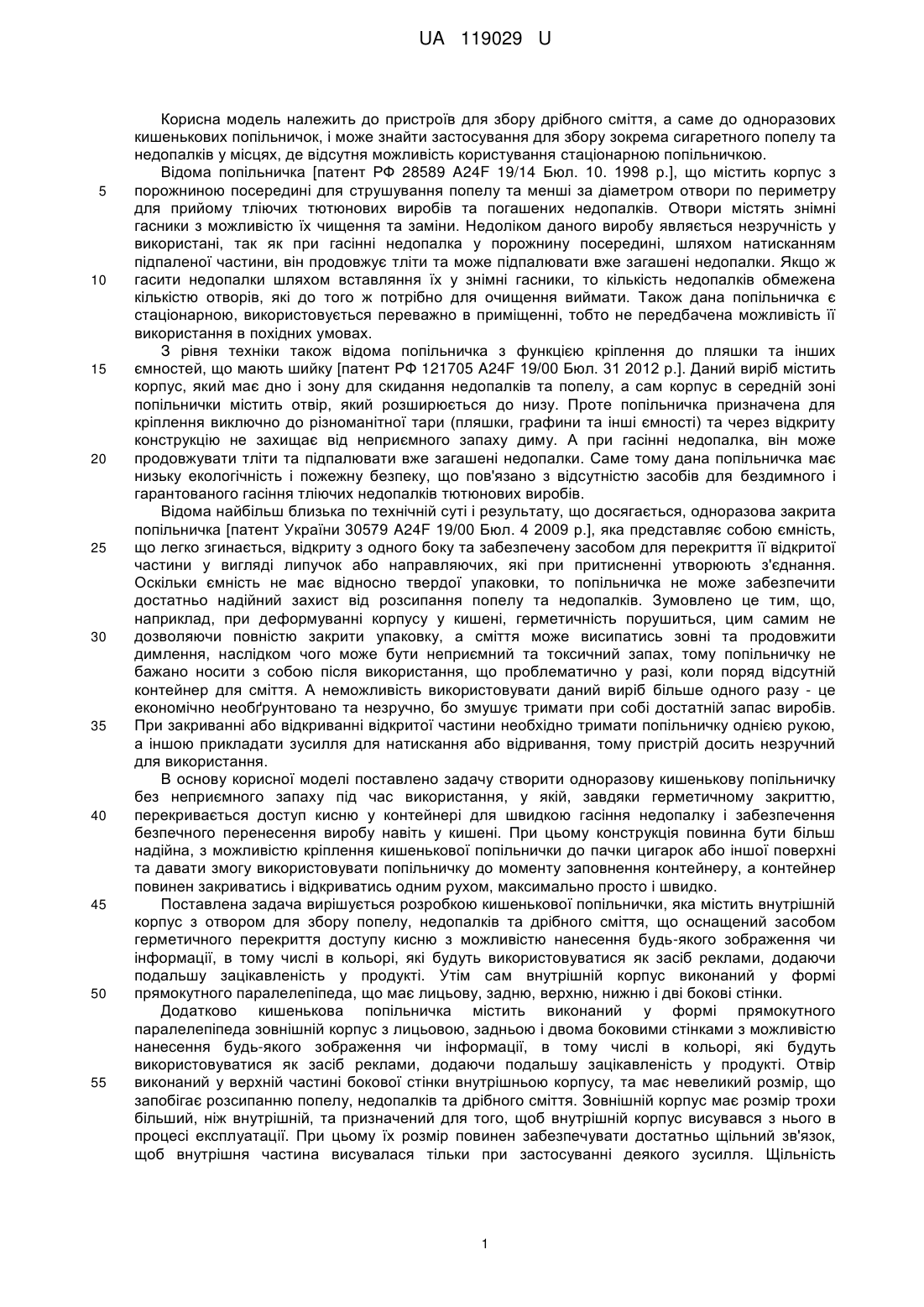

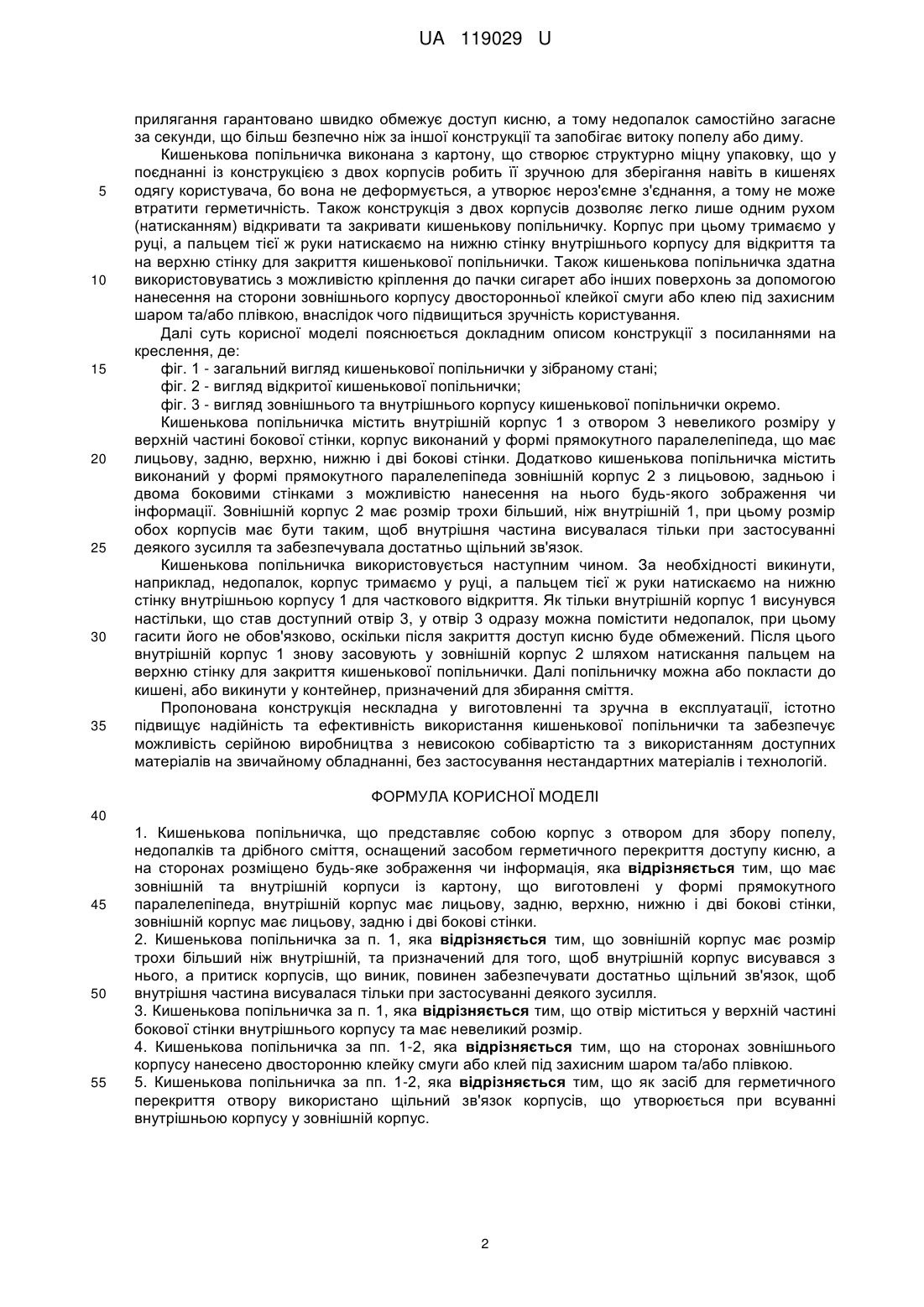

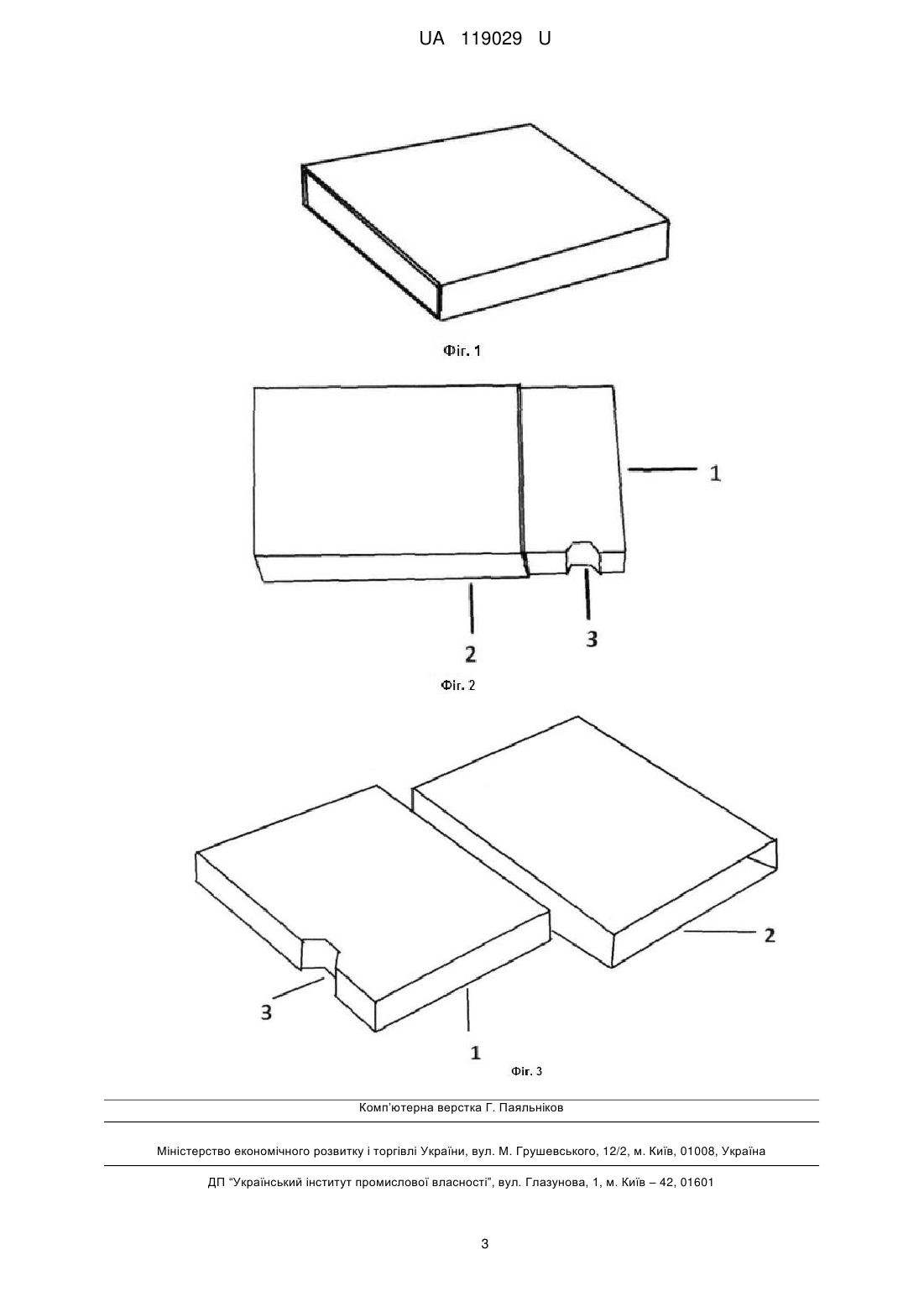

Реферат: UA 119029 U UA 119029 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для збору дрібного сміття, а саме до одноразових кишенькових попільничок, і може знайти застосування для збору зокрема сигаретного попелу та недопалків у місцях, де відсутня можливість користування стаціонарною попільничкою. Відома попільничка [патент РФ 28589 A24F 19/14 Бюл. 10. 1998 р.], що містить корпус з порожниною посередині для струшування попелу та менші за діаметром отвори по периметру для прийому тліючих тютюнових виробів та погашених недопалків. Отвори містять знімні гасники з можливістю їх чищення та заміни. Недоліком даного виробу являється незручність у використані, так як при гасінні недопалка у порожнину посередині, шляхом натисканням підпаленої частини, він продовжує тліти та може підпалювати вже загашені недопалки. Якщо ж гасити недопалки шляхом вставляння їх у знімні гасники, то кількість недопалків обмежена кількістю отворів, які до того ж потрібно для очищення виймати. Також дана попільничка є стаціонарною, використовується переважно в приміщенні, тобто не передбачена можливість її використання в похідних умовах. З рівня техніки також відома попільничка з функцією кріплення до пляшки та інших ємностей, що мають шийку [патент РФ 121705 A24F 19/00 Бюл. 31 2012 р.]. Даний виріб містить корпус, який має дно і зону для скидання недопалків та попелу, а сам корпус в середній зоні попільнички містить отвір, який розширюється до низу. Проте попільничка призначена для кріплення виключно до різноманітної тари (пляшки, графини та інші ємності) та через відкриту конструкцію не захищає від неприємного запаху диму. А при гасінні недопалка, він може продовжувати тліти та підпалювати вже загашені недопалки. Саме тому дана попільничка має низьку екологічність і пожежну безпеку, що пов'язано з відсутністю засобів для бездимного і гарантованого гасіння тліючих недопалків тютюнових виробів. Відома найбільш близька по технічній суті і результату, що досягається, одноразова закрита попільничка [патент України 30579 A24F 19/00 Бюл. 4 2009 р.], яка представляє собою ємність, що легко згинається, відкриту з одного боку та забезпечену засобом для перекриття її відкритої частини у вигляді липучок або направляючих, які при притисненні утворюють з'єднання. Оскільки ємність не має відносно твердої упаковки, то попільничка не може забезпечити достатньо надійний захист від розсипання попелу та недопалків. Зумовлено це тим, що, наприклад, при деформуванні корпусу у кишені, герметичність порушиться, цим самим не дозволяючи повністю закрити упаковку, а сміття може висипатись зовні та продовжити димлення, наслідком чого може бути неприємний та токсичний запах, тому попільничку не бажано носити з собою після використання, що проблематично у разі, коли поряд відсутній контейнер для сміття. А неможливість використовувати даний виріб більше одного разу - це економічно необґрунтовано та незручно, бо змушує тримати при собі достатній запас виробів. При закриванні або відкриванні відкритої частини необхідно тримати попільничку однією рукою, а іншою прикладати зусилля для натискання або відривання, тому пристрій досить незручний для використання. В основу корисної моделі поставлено задачу створити одноразову кишенькову попільничку без неприємного запаху під час використання, у якій, завдяки герметичному закриттю, перекривається доступ кисню у контейнері для швидкою гасіння недопалку і забезпечення безпечного перенесення виробу навіть у кишені. При цьому конструкція повинна бути більш надійна, з можливістю кріплення кишенькової попільнички до пачки цигарок або іншої поверхні та давати змогу використовувати попільничку до моменту заповнення контейнеру, а контейнер повинен закриватись і відкриватись одним рухом, максимально просто і швидко. Поставлена задача вирішується розробкою кишенькової попільнички, яка містить внутрішній корпус з отвором для збору попелу, недопалків та дрібного сміття, що оснащений засобом герметичного перекриття доступу кисню з можливістю нанесення будь-якого зображення чи інформації, в тому числі в кольорі, які будуть використовуватися як засіб реклами, додаючи подальшу зацікавленість у продукті. Утім сам внутрішній корпус виконаний у формі прямокутного паралелепіпеда, що має лицьову, задню, верхню, нижню і дві бокові стінки. Додатково кишенькова попільничка містить виконаний у формі прямокутного паралелепіпеда зовнішній корпус з лицьовою, задньою і двома боковими стінками з можливістю нанесення будь-якого зображення чи інформації, в тому числі в кольорі, які будуть використовуватися як засіб реклами, додаючи подальшу зацікавленість у продукті. Отвір виконаний у верхній частині бокової стінки внутрішньою корпусу, та має невеликий розмір, що запобігає розсипанню попелу, недопалків та дрібного сміття. Зовнішній корпус має розмір трохи більший, ніж внутрішній, та призначений для того, щоб внутрішній корпус висувався з нього в процесі експлуатації. При цьому їх розмір повинен забезпечувати достатньо щільний зв'язок, щоб внутрішня частина висувалася тільки при застосуванні деякого зусилля. Щільність 1 UA 119029 U 5 10 15 20 25 30 35 прилягання гарантовано швидко обмежує доступ кисню, а тому недопалок самостійно загасне за секунди, що більш безпечно ніж за іншої конструкції та запобігає витоку попелу або диму. Кишенькова попільничка виконана з картону, що створює структурно міцну упаковку, що у поєднанні із конструкцією з двох корпусів робить її зручною для зберігання навіть в кишенях одягу користувача, бо вона не деформується, а утворює нероз'ємне з'єднання, а тому не може втратити герметичність. Також конструкція з двох корпусів дозволяє легко лише одним рухом (натисканням) відкривати та закривати кишенькову попільничку. Корпус при цьому тримаємо у руці, а пальцем тієї ж руки натискаємо на нижню стінку внутрішнього корпусу для відкриття та на верхню стінку для закриття кишенькової попільнички. Також кишенькова попільничка здатна використовуватись з можливістю кріплення до пачки сигарет або інших поверхонь за допомогою нанесення на сторони зовнішнього корпусу двосторонньої клейкої смуги або клею під захисним шаром та/або плівкою, внаслідок чого підвищиться зручність користування. Далі суть корисної моделі пояснюється докладним описом конструкції з посиланнями на креслення, де: фіг. 1 - загальний вигляд кишенькової попільнички у зібраному стані; фіг. 2 - вигляд відкритої кишенькової попільнички; фіг. 3 - вигляд зовнішнього та внутрішнього корпусу кишенькової попільнички окремо. Кишенькова попільничка містить внутрішній корпус 1 з отвором 3 невеликого розміру у верхній частині бокової стінки, корпус виконаний у формі прямокутного паралелепіпеда, що має лицьову, задню, верхню, нижню і дві бокові стінки. Додатково кишенькова попільничка містить виконаний у формі прямокутного паралелепіпеда зовнішній корпус 2 з лицьовою, задньою і двома боковими стінками з можливістю нанесення на нього будь-якого зображення чи інформації. Зовнішній корпус 2 має розмір трохи більший, ніж внутрішній 1, при цьому розмір обох корпусів має бути таким, щоб внутрішня частина висувалася тільки при застосуванні деякого зусилля та забезпечувала достатньо щільний зв'язок. Кишенькова попільничка використовується наступним чином. За необхідності викинути, наприклад, недопалок, корпус тримаємо у руці, а пальцем тієї ж руки натискаємо на нижню стінку внутрішньою корпусу 1 для часткового відкриття. Як тільки внутрішній корпус 1 висунувся настільки, що став доступний отвір 3, у отвір 3 одразу можна помістити недопалок, при цьому гасити його не обов'язково, оскільки після закриття доступ кисню буде обмежений. Після цього внутрішній корпус 1 знову засовують у зовнішній корпус 2 шляхом натискання пальцем на верхню стінку для закриття кишенькової попільнички. Далі попільничку можна або покласти до кишені, або викинути у контейнер, призначений для збирання сміття. Пропонована конструкція нескладна у виготовленні та зручна в експлуатації, істотно підвищує надійність та ефективність використання кишенькової попільнички та забезпечує можливість серійною виробництва з невисокою собівартістю та з використанням доступних матеріалів на звичайному обладнанні, без застосування нестандартних матеріалів і технологій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Кишенькова попільничка, що представляє собою корпус з отвором для збору попелу, недопалків та дрібного сміття, оснащений засобом герметичного перекриття доступу кисню, а на сторонах розміщено будь-яке зображення чи інформація, яка відрізняється тим, що має зовнішній та внутрішній корпуси із картону, що виготовлені у формі прямокутного паралелепіпеда, внутрішній корпус має лицьову, задню, верхню, нижню і дві бокові стінки, зовнішній корпус має лицьову, задню і дві бокові стінки. 2. Кишенькова попільничка за п. 1, яка відрізняється тим, що зовнішній корпус має розмір трохи більший ніж внутрішній, та призначений для того, щоб внутрішній корпус висувався з нього, а притиск корпусів, що виник, повинен забезпечувати достатньо щільний зв'язок, щоб внутрішня частина висувалася тільки при застосуванні деякого зусилля. 3. Кишенькова попільничка за п. 1, яка відрізняється тим, що отвір міститься у верхній частині бокової стінки внутрішнього корпусу та має невеликий розмір. 4. Кишенькова попільничка за пп. 1-2, яка відрізняється тим, що на сторонах зовнішнього корпусу нанесено двосторонню клейку смуги або клей під захисним шаром та/або плівкою. 5. Кишенькова попільничка за пп. 1-2, яка відрізняється тим, що як засіб для герметичного перекриття отвору використано щільний зв'язок корпусів, що утворюється при всуванні внутрішньою корпусу у зовнішній корпус. 2 UA 119029 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
