Низькочастотний магнітоімпульсний терапевтичний пристій

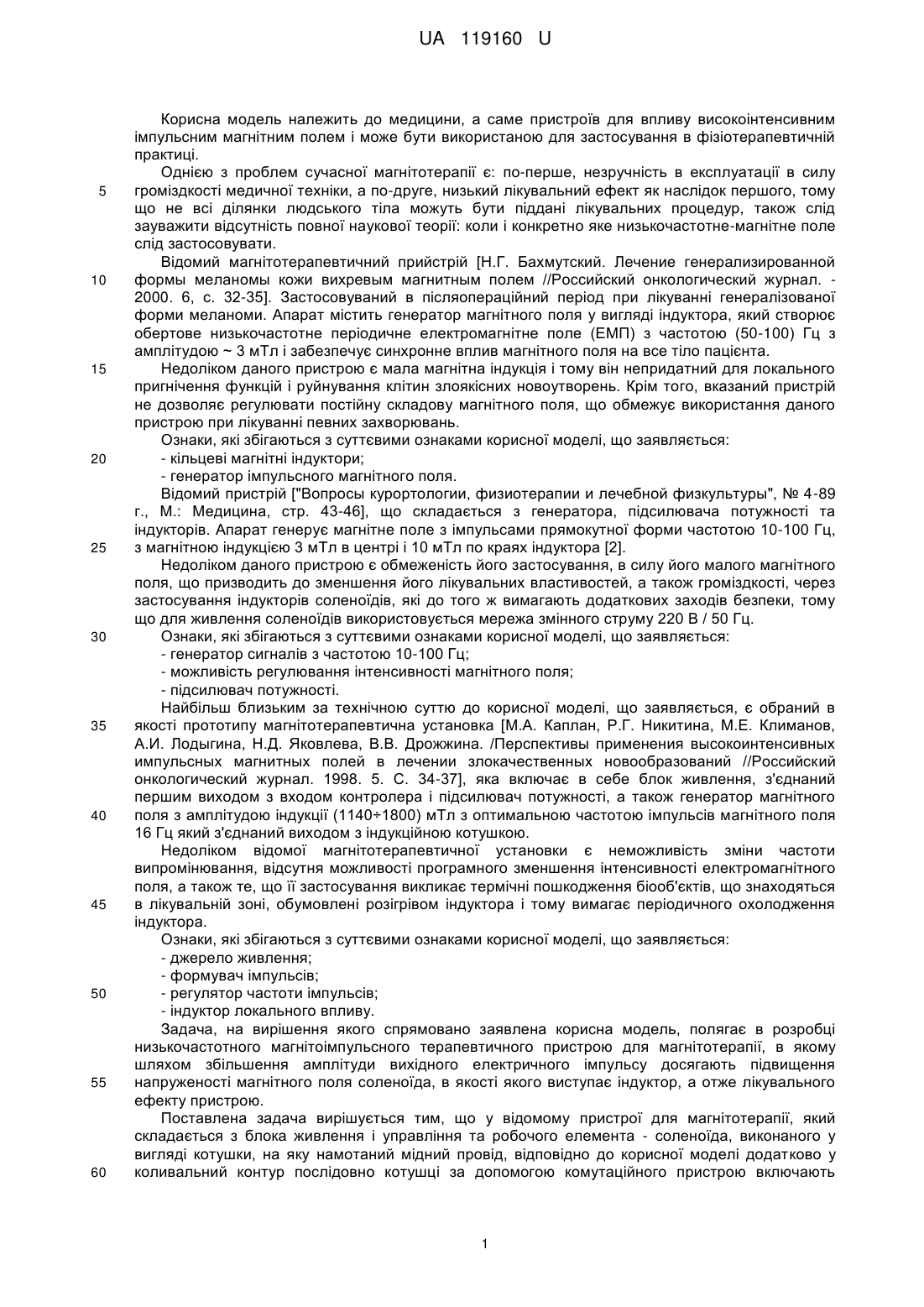

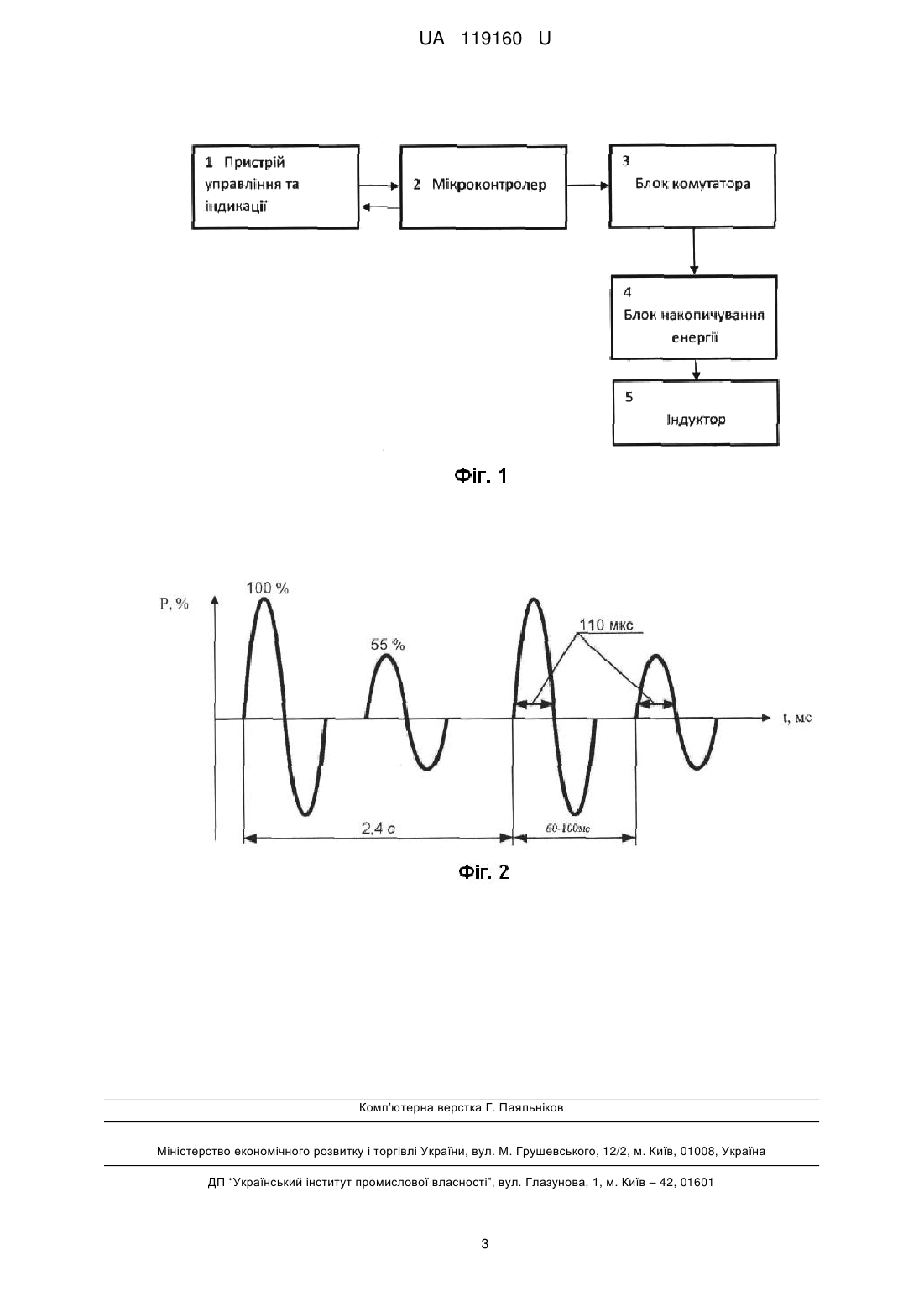

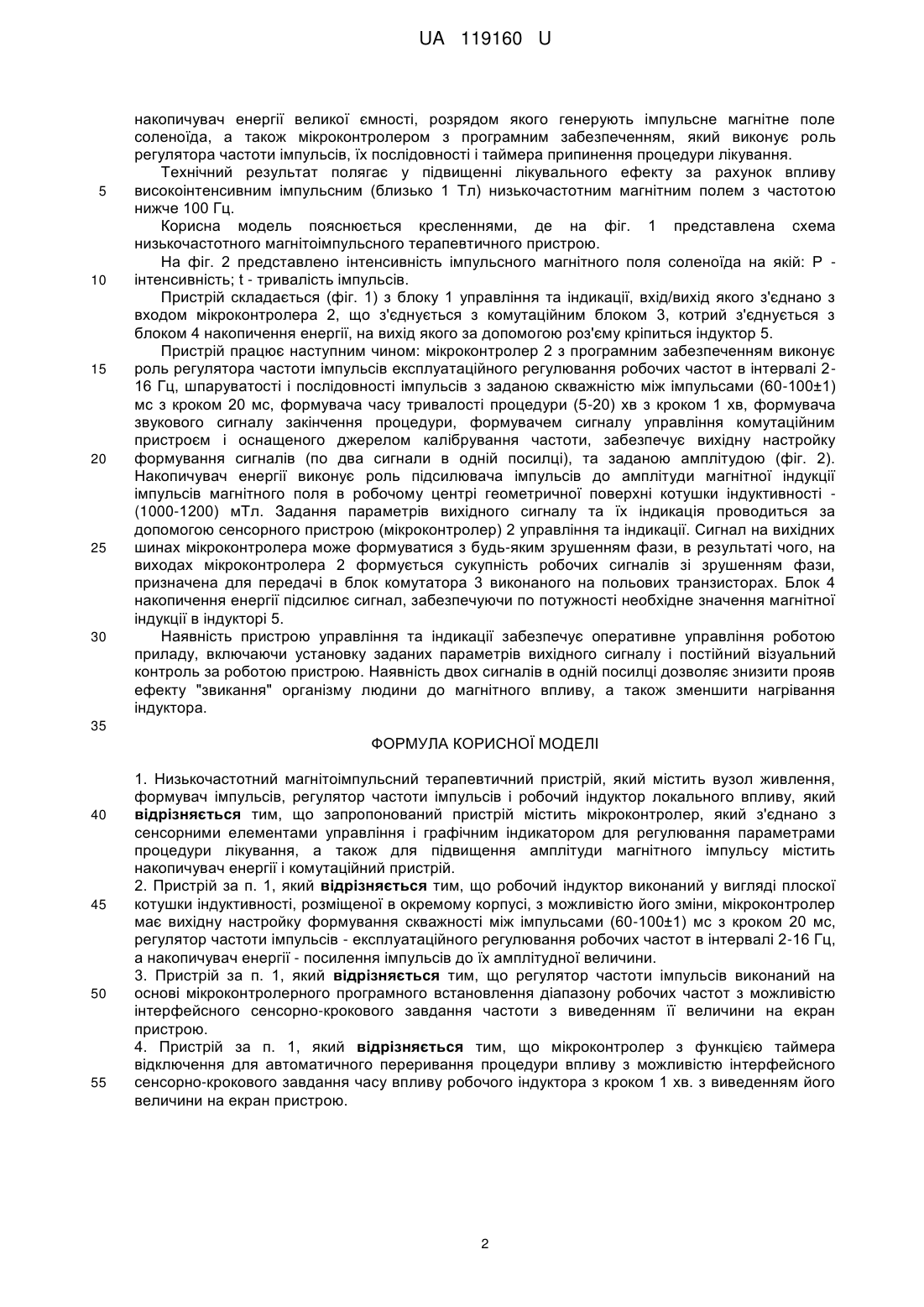

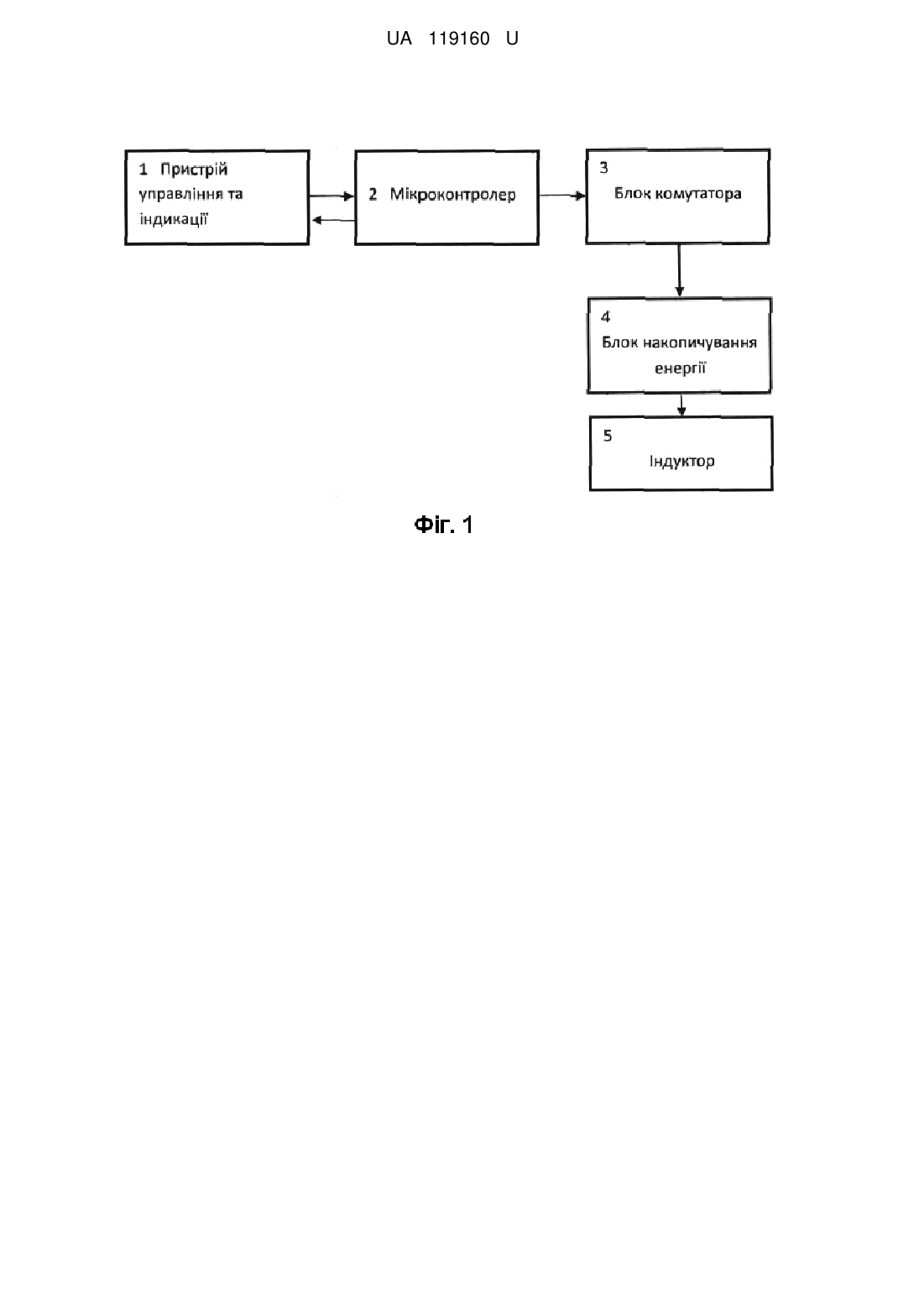

Реферат: Низькочастотний магнітоімпульсний терапевтичний пристрій містить вузол живлення, формувач імпульсів, регулятор частоти імпульсів і робочий індуктор локального впливу. При цьому, запропонований пристрій містить мікроконтролер, який з'єднано з сенсорними елементами управління і графічним індикаторомдля регулювання параметрами процедури лікування, а також для підвищення амплітуди магнітного імпульсу містить накопичувач енергії і комутаційний пристрій. UA 119160 U (12) UA 119160 U UA 119160 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме пристроїв для впливу високоінтенсивним імпульсним магнітним полем і може бути використаною для застосування в фізіотерапевтичній практиці. Однією з проблем сучасної магнітотерапії є: по-перше, незручність в експлуатації в силу громіздкості медичної техніки, а по-друге, низький лікувальний ефект як наслідок першого, тому що не всі ділянки людського тіла можуть бути піддані лікувальних процедур, також слід зауважити відсутність повної наукової теорії: коли і конкретно яке низькочастотне-магнітне поле слід застосовувати. Відомий магнітотерапевтичний прийстрій [Н.Г. Бахмутский. Лечение генерализированной формы меланомы кожи вихревым магнитным полем //Российский онкологический журнал. 2000. 6, с. 32-35]. Застосовуваний в післяопераційний період при лікуванні генералізованої форми меланоми. Апарат містить генератор магнітного поля у вигляді індуктора, який створює обертове низькочастотне періодичне електромагнітне поле (ЕМП) з частотою (50-100) Гц з амплітудою ~ 3 мТл і забезпечує синхронне вплив магнітного поля на все тіло пацієнта. Недоліком даного пристрою є мала магнітна індукція і тому він непридатний для локального пригнічення функцій і руйнування клітин злоякісних новоутворень. Крім того, вказаний пристрій не дозволяє регулювати постійну складову магнітного поля, що обмежує використання даного пристрою при лікуванні певних захворювань. Ознаки, які збігаються з суттєвими ознаками корисної моделі, що заявляється: - кільцеві магнітні індуктори; - генератор імпульсного магнітного поля. Відомий пристрій ["Вопросы курортологии, физиотерапии и лечебной физкультуры", № 4-89 г., М.: Медицина, стр. 43-46], що складається з генератора, підсилювача потужності та індукторів. Апарат генерує магнітне поле з імпульсами прямокутної форми частотою 10-100 Гц, з магнітною індукцією 3 мТл в центрі і 10 мТл по краях індуктора [2]. Недоліком даного пристрою є обмеженість його застосування, в силу його малого магнітного поля, що призводить до зменшення його лікувальних властивостей, а також громіздкості, через застосування індукторів соленоїдів, які до того ж вимагають додаткових заходів безпеки, тому що для живлення соленоїдів використовується мережа змінного струму 220 В / 50 Гц. Ознаки, які збігаються з суттєвими ознаками корисної моделі, що заявляється: - генератор сигналів з частотою 10-100 Гц; - можливість регулювання інтенсивності магнітного поля; - підсилювач потужності. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є обраний в якості прототипу магнітотерапевтична установка [М.А. Каплан, Р.Г. Никитина, М.Е. Климанов, А.И. Лодыгина, Н.Д. Яковлева, В.В. Дрожжина. /Перспективы применения высокоинтенсивных импульсных магнитных полей в лечении злокачественных новообразований //Российский онкологический журнал. 1998. 5. С. 34-37], яка включає в себе блок живлення, з'єднаний першим виходом з входом контролера і підсилювач потужності, а також генератор магнітного поля з амплітудою індукції (1140÷1800) мТл з оптимальною частотою імпульсів магнітного поля 16 Гц який з'єднаний виходом з індукційною котушкою. Недоліком відомої магнітотерапевтичної установки є неможливість зміни частоти випромінювання, відсутня можливості програмного зменшення інтенсивності електромагнітного поля, а також те, що її застосування викликає термічні пошкодження біооб'єктів, що знаходяться в лікувальній зоні, обумовлені розігрівом індуктора і тому вимагає періодичного охолодження індуктора. Ознаки, які збігаються з суттєвими ознаками корисної моделі, що заявляється: - джерело живлення; - формувач імпульсів; - регулятор частоти імпульсів; - індуктор локального впливу. Задача, на вирішення якого спрямовано заявлена корисна модель, полягає в розробці низькочастотного магнітоімпульсного терапевтичного пристрою для магнітотерапії, в якому шляхом збільшення амплітуди вихідного електричного імпульсу досягають підвищення напруженості магнітного поля соленоїда, в якості якого виступає індуктор, а отже лікувального ефекту пристрою. Поставлена задача вирішується тим, що у відомому пристрої для магнітотерапії, який складається з блока живлення і управління та робочого елемента - соленоїда, виконаного у вигляді котушки, на яку намотаний мідний провід, відповідно до корисної моделі додатково у коливальний контур послідовно котушці за допомогою комутаційного пристрою включають 1 UA 119160 U 5 10 15 20 25 30 накопичувач енергії великої ємності, розрядом якого генерують імпульсне магнітне поле соленоїда, а також мікроконтролером з програмним забезпеченням, який виконує роль регулятора частоти імпульсів, їх послідовності і таймера припинення процедури лікування. Технічний результат полягає у підвищенні лікувального ефекту за рахунок впливу високоінтенсивним імпульсним (близько 1 Тл) низькочастотним магнітним полем з частотою нижче 100 Гц. Корисна модель пояснюється кресленнями, де на фіг. 1 представлена схема низькочастотного магнітоімпульсного терапевтичного пристрою. На фіг. 2 представлено інтенсивність імпульсного магнітного поля соленоїда на якій: Ρ інтенсивність; t - тривалість імпульсів. Пристрій складається (фіг. 1) з блоку 1 управління та індикації, вхід/вихід якого з'єднано з входом мікроконтролера 2, що з'єднується з комутаційним блоком 3, котрий з'єднується з блоком 4 накопичення енергії, на вихід якого за допомогою роз'єму кріпиться індуктор 5. Пристрій працює наступним чином: мікроконтролер 2 з програмним забезпеченням виконує роль регулятора частоти імпульсів експлуатаційного регулювання робочих частот в інтервалі 216 Гц, шпаруватості і послідовності імпульсів з заданою скважністю між імпульсами (60-100±1) мс з кроком 20 мс, формувача часу тривалості процедури (5-20) хв з кроком 1 хв, формувача звукового сигналу закінчення процедури, формувачем сигналу управління комутаційним пристроєм і оснащеного джерелом калібрування частоти, забезпечує вихідну настройку формування сигналів (по два сигнали в одній посилці), та заданою амплітудою (фіг. 2). Накопичувач енергії виконує роль підсилювача імпульсів до амплітуди магнітної індукції імпульсів магнітного поля в робочому центрі геометричної поверхні котушки індуктивності (1000-1200) мТл. Задання параметрів вихідного сигналу та їх індикація проводиться за допомогою сенсорного пристрою (мікроконтролер) 2 управління та індикації. Сигнал на вихідних шинах мікроконтролера може формуватися з будь-яким зрушенням фази, в результаті чого, на виходах мікроконтролера 2 формується сукупність робочих сигналів зі зрушенням фази, призначена для передачі в блок комутатора 3 виконаного на польових транзисторах. Блок 4 накопичення енергії підсилює сигнал, забезпечуючи по потужності необхідне значення магнітної індукції в індукторі 5. Наявність пристрою управління та індикації забезпечує оперативне управління роботою приладу, включаючи установку заданих параметрів вихідного сигналу і постійний візуальний контроль за роботою пристрою. Наявність двох сигналів в одній посилці дозволяє знизити прояв ефекту "звикання" організму людини до магнітного впливу, а також зменшити нагрівання індуктора. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Низькочастотний магнітоімпульсний терапевтичний пристрій, який містить вузол живлення, формувач імпульсів, регулятор частоти імпульсів і робочий індуктор локального впливу, який відрізняється тим, що запропонований пристрій містить мікроконтролер, який з'єднано з сенсорними елементами управління і графічним індикатором для регулювання параметрами процедури лікування, а також для підвищення амплітуди магнітного імпульсу містить накопичувач енергії і комутаційний пристрій. 2. Пристрій за п. 1, який відрізняється тим, що робочий індуктор виконаний у вигляді плоскої котушки індуктивності, розміщеної в окремому корпусі, з можливістю його зміни, мікроконтролер має вихідну настройку формування скважності між імпульсами (60-100±1) мс з кроком 20 мс, регулятор частоти імпульсів - експлуатаційного регулювання робочих частот в інтервалі 2-16 Гц, а накопичувач енергії - посилення імпульсів до їх амплітудної величини. 3. Пристрій за п. 1, який відрізняється тим, що регулятор частоти імпульсів виконаний на основі мікроконтролерного програмного встановлення діапазону робочих частот з можливістю інтерфейсного сенсорно-крокового завдання частоти з виведенням її величини на екран пристрою. 4. Пристрій за п. 1, який відрізняється тим, що мікроконтролер з функцією таймера відключення для автоматичного переривання процедури впливу з можливістю інтерфейсного сенсорно-крокового завдання часу впливу робочого індуктора з кроком 1 хв. з виведенням його величини на екран пристрою. 2 UA 119160 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
