Завантажити PDF файл.

Формула / Реферат

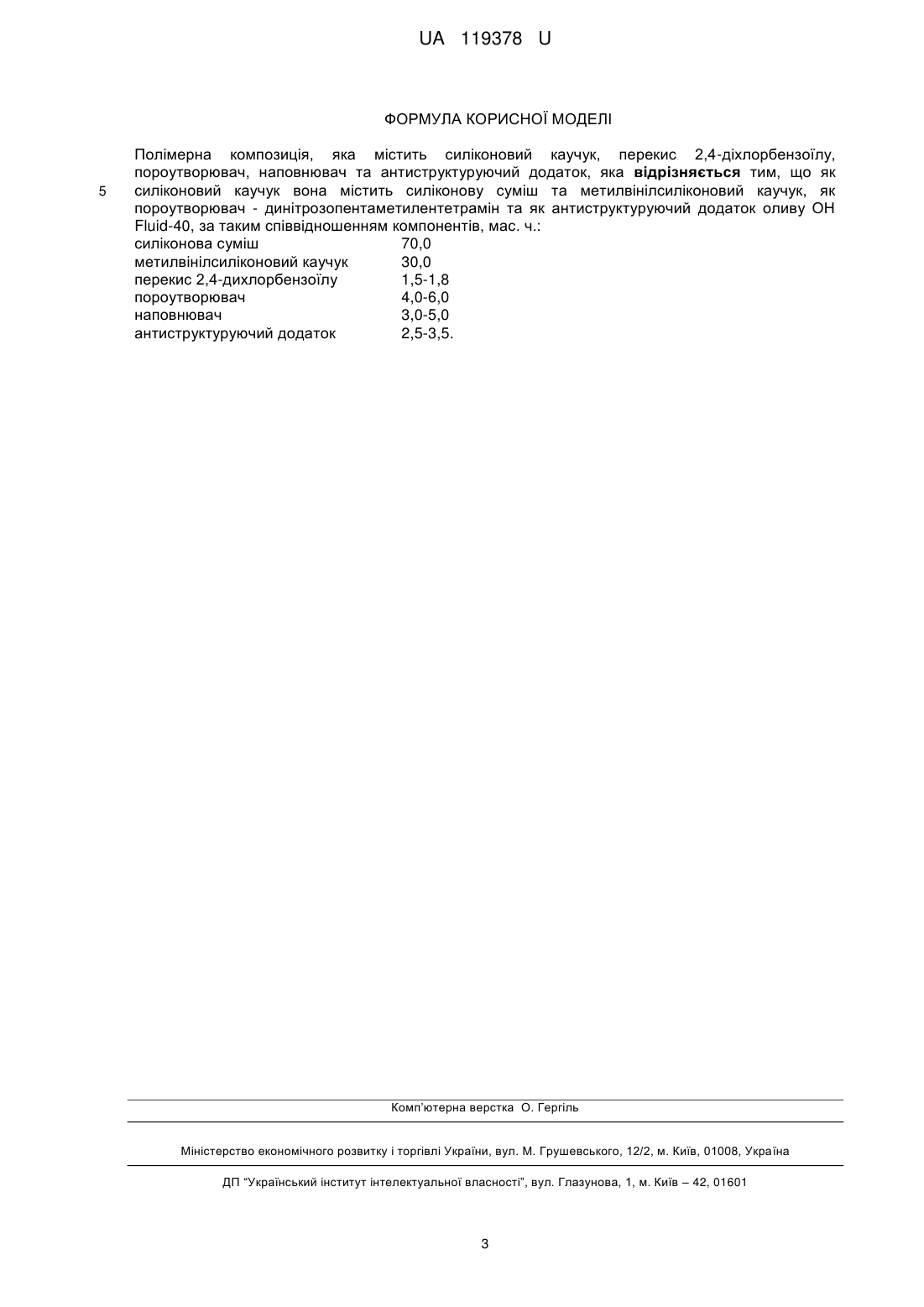

Полімерна композиція, яка містить силіконовий каучук, перекис 2,4-діхлорбензоїлу, пороутворювач, наповнювач та антиструктуруючий додаток, яка відрізняється тим, що як силіконовий каучук вона містить силіконову суміш та метилвінілсиліконовий каучук, як пороутворювач - динітрозопентаметилентетрамін та як антиструктуруючий додаток оливу ОН Fluid-40, за таким співвідношенням компонентів, мас. ч.:

силіконова суміш

70,0

метилвінілсиліконовий каучук

30,0

перекис 2,4-дихлорбензоїлу

1,5-1,8

пороутворювач

4,0-6,0

наповнювач

3,0-5,0

антиструктуруючий додаток

2,5-3,5.

Текст

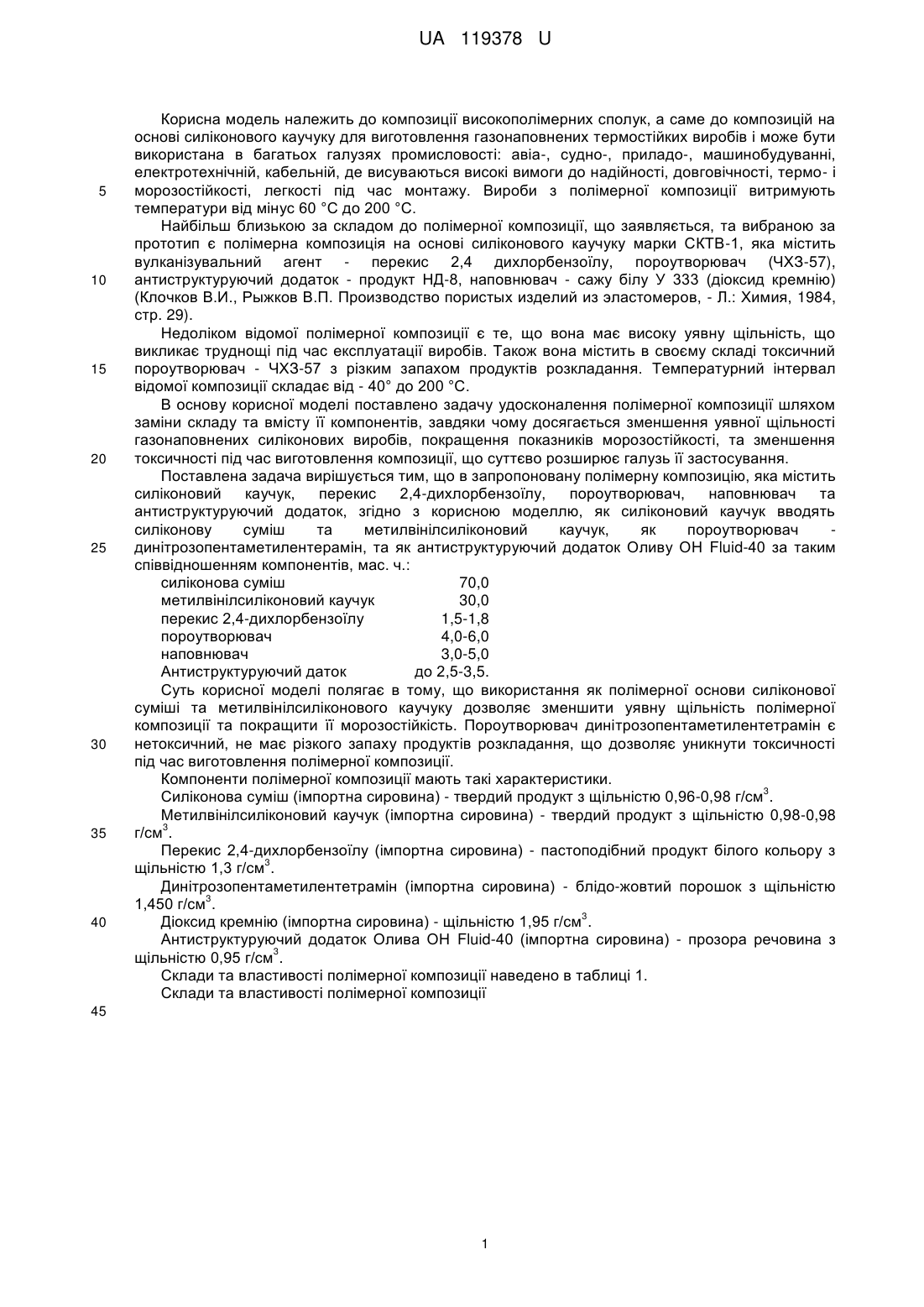

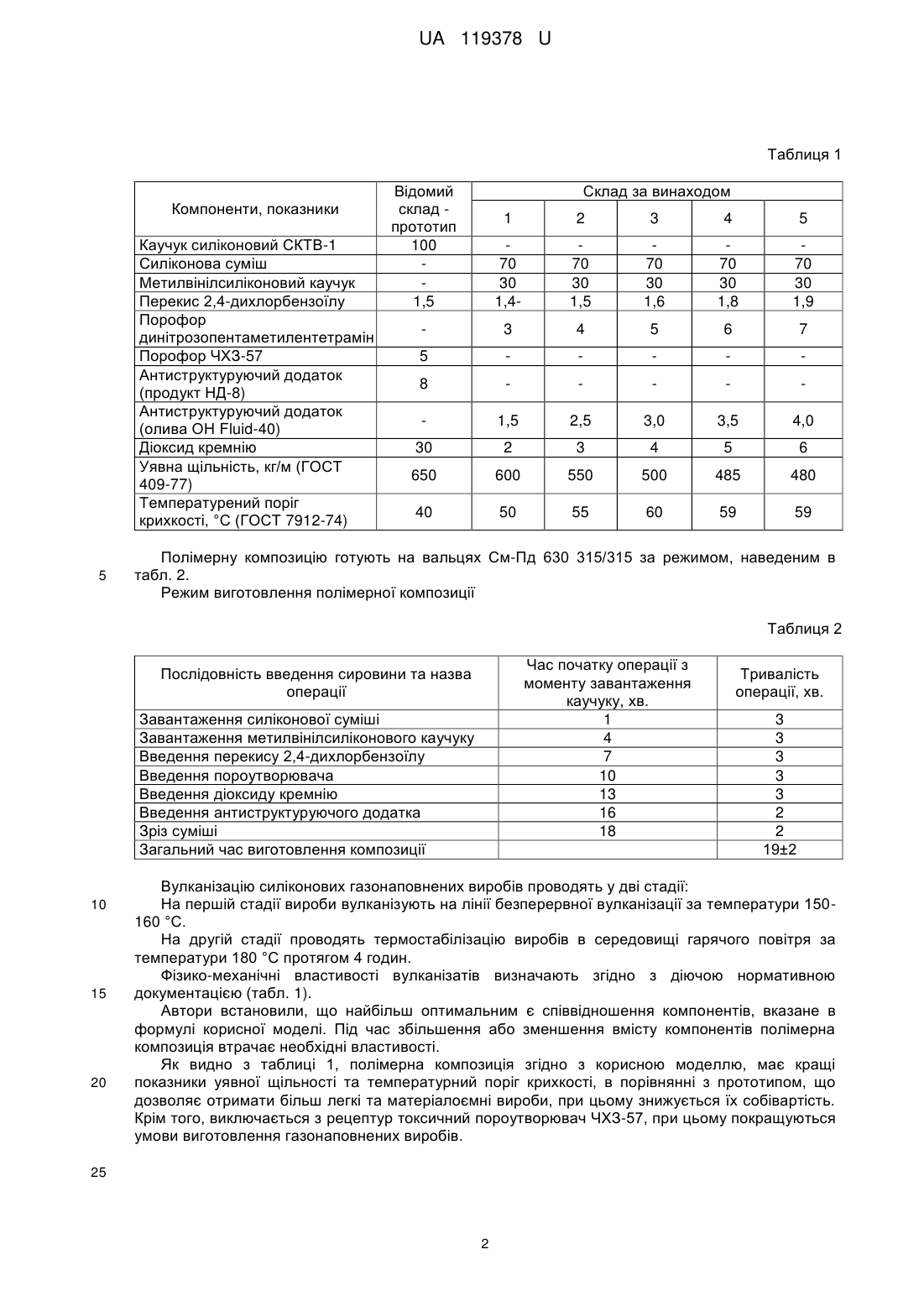

Реферат: Полімерна композиція містить силіконовий каучук, перекис 2,4-дихлорбензоїлу, пороутворювач, наповнювач та антиструктуруючий додаток. Як силіконовий каучук вона містить силіконову суміш та метилвінілсиліконовий каучук, як пороутворювач -динітрозопентаметилентетрамін та як антиструктуруючий додаток Оливу ОН Fluid-40. UA 119378 U (54) ПОЛІМЕРНА КОМПОЗИЦІЯ UA 119378 U UA 119378 U 5 10 15 20 25 30 35 40 Корисна модель належить до композиції високополімерних сполук, а саме до композицій на основі силіконового каучуку для виготовлення газонаповнених термостійких виробів і може бути використана в багатьох галузях промисловості: авіа-, судно-, приладо-, машинобудуванні, електротехнічній, кабельній, де висуваються високі вимоги до надійності, довговічності, термо- і морозостійкості, легкості під час монтажу. Вироби з полімерної композиції витримують температури від мінус 60 °C до 200 °C. Найбільш близькою за складом до полімерної композиції, що заявляється, та вибраною за прототип є полімерна композиція на основі силіконового каучуку марки СКТВ-1, яка містить вулканізувальний агент - перекис 2,4 дихлорбензоїлу, пороутворювач (ЧХЗ-57), антиструктуруючий додаток - продукт НД-8, наповнювач - сажу білу У 333 (діоксид кремнію) (Клочков В.И., Рыжков В.П. Производство пористых изделий из эластомеров, - Л.: Химия, 1984, стр. 29). Недоліком відомої полімерної композиції є те, що вона має високу уявну щільність, що викликає труднощі під час експлуатації виробів. Також вона містить в своєму складі токсичний пороутворювач - ЧХЗ-57 з різким запахом продуктів розкладання. Температурний інтервал відомої композиції складає від - 40° до 200 °C. В основу корисної моделі поставлено задачу удосконалення полімерної композиції шляхом заміни складу та вмісту її компонентів, завдяки чому досягається зменшення уявної щільності газонаповнених силіконових виробів, покращення показників морозостійкості, та зменшення токсичності під час виготовлення композиції, що суттєво розширює галузь її застосування. Поставлена задача вирішується тим, що в запропоновану полімерну композицію, яка містить силіконовий каучук, перекис 2,4-дихлорбензоїлу, пороутворювач, наповнювач та антиструктуруючий додаток, згідно з корисною моделлю, як силіконовий каучук вводять силіконову суміш та метилвінілсиліконовий каучук, як пороутворювач динітрозопентаметилентерамін, та як антиструктуруючий додаток Оливу ОН Fluid-40 за таким співвідношенням компонентів, мас. ч.: силіконова суміш 70,0 метилвінілсиліконовий каучук 30,0 перекис 2,4-дихлорбензоїлу 1,5-1,8 пороутворювач 4,0-6,0 наповнювач 3,0-5,0 Антиструктуруючий даток до 2,5-3,5. Суть корисної моделі полягає в тому, що використання як полімерної основи силіконової суміші та метилвінілсиліконового каучуку дозволяє зменшити уявну щільність полімерної композиції та покращити її морозостійкість. Пороутворювач динітрозопентаметилентетрамін є нетоксичний, не має різкого запаху продуктів розкладання, що дозволяє уникнути токсичності під час виготовлення полімерної композиції. Компоненти полімерної композиції мають такі характеристики. 3 Силіконова суміш (імпортна сировина) - твердий продукт з щільністю 0,96-0,98 г/см . Метилвінілсиліконовий каучук (імпортна сировина) - твердий продукт з щільністю 0,98-0,98 3 г/см . Перекис 2,4-дихлорбензоїлу (імпортна сировина) - пастоподібний продукт білого кольору з 3 щільністю 1,3 г/см . Динітрозопентаметилентетрамін (імпортна сировина) - блідо-жовтий порошок з щільністю 3 1,450 г/см . 3 Діоксид кремнію (імпортна сировина) - щільністю 1,95 г/см . Антиструктуруючий додаток Олива ОН Fluid-40 (імпортна сировина) - прозора речовина з 3 щільністю 0,95 г/см . Склади та властивості полімерної композиції наведено в таблиці 1. Склади та властивості полімерної композиції 45 1 UA 119378 U Таблиця 1 Компоненти, показники Каучук силіконовий СКТВ-1 Силіконова суміш Метилвінілсиліконовий каучук Перекис 2,4-дихлорбензоїлу Порофор динітрозопентаметилентетрамін Порофор ЧХЗ-57 Антиструктуруючий додаток (продукт НД-8) Антиструктуруючий додаток (олива ОН Fluid-40) Діоксид кремнію Уявна щільність, кг/м (ГОСТ 409-77) Температурений поріг крихкості, °C (ГОСТ 7912-74) 5 Відомий склад прототип 100 1,5 Склад за винаходом 1 2 3 4 5 70 30 1,4 70 30 1,5 70 30 1,6 70 30 1,8 70 30 1,9 3 4 5 6 7 5 8 1,5 2,5 3,0 3,5 4,0 30 2 3 4 5 6 650 600 550 500 485 480 40 50 55 60 59 59 Полімерну композицію готують на вальцях См-Пд 630 315/315 за режимом, наведеним в табл. 2. Режим виготовлення полімерної композиції Таблиця 2 Час початку операції з моменту завантаження каучуку, хв. 1 4 7 10 13 16 18 Послідовність введення сировини та назва операції Завантаження силіконової суміші Завантаження метилвінілсиліконового каучуку Введення перекису 2,4-дихлорбензоїлу Введення пороутворювача Введення діоксиду кремнію Введення антиструктуруючого додатка Зріз суміші Загальний час виготовлення композиції 10 15 20 Тривалість операції, хв. 3 3 3 3 3 2 2 19±2 Вулканізацію силіконових газонаповнених виробів проводять у дві стадії: На першій стадії вироби вулканізують на лінії безперервної вулканізації за температури 150160 °C. На другій стадії проводять термостабілізацію виробів в середовищі гарячого повітря за температури 180 °C протягом 4 годин. Фізико-механічні властивості вулканізатів визначають згідно з діючою нормативною документацією (табл. 1). Автори встановили, що найбільш оптимальним є співвідношення компонентів, вказане в формулі корисної моделі. Під час збільшення або зменшення вмісту компонентів полімерна композиція втрачає необхідні властивості. Як видно з таблиці 1, полімерна композиція згідно з корисною моделлю, має кращі показники уявної щільності та температурний поріг крихкості, в порівнянні з прототипом, що дозволяє отримати більш легкі та матеріалоємні вироби, при цьому знижується їх собівартість. Крім того, виключається з рецептур токсичний пороутворювач ЧХЗ-57, при цьому покращуються умови виготовлення газонаповнених виробів. 25 2 UA 119378 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Полімерна композиція, яка містить силіконовий каучук, перекис 2,4-діхлорбензоїлу, пороутворювач, наповнювач та антиструктуруючий додаток, яка відрізняється тим, що як силіконовий каучук вона містить силіконову суміш та метилвінілсиліконовий каучук, як пороутворювач - динітрозопентаметилентетрамін та як антиструктуруючий додаток оливу ОН Fluid-40, за таким співвідношенням компонентів, мас. ч.: силіконова суміш 70,0 метилвінілсиліконовий каучук 30,0 перекис 2,4-дихлорбензоїлу 1,5-1,8 пороутворювач 4,0-6,0 наповнювач 3,0-5,0 антиструктуруючий додаток 2,5-3,5. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Автори англійською

Pasko Nina Ivanivna, Savelieva Nina Vasylivna

Автори російською

Пасько Нина Ивановна, Савельева Нина Васильевна

МПК / Мітки

МПК: C08L 83/04

Мітки: полімерна, композиція

Код посилання

<a href="https://ua.patents.su/5-119378-polimerna-kompoziciya.html" target="_blank" rel="follow" title="База патентів України">Полімерна композиція</a>

Подібні патенти
