Полімерна композиція

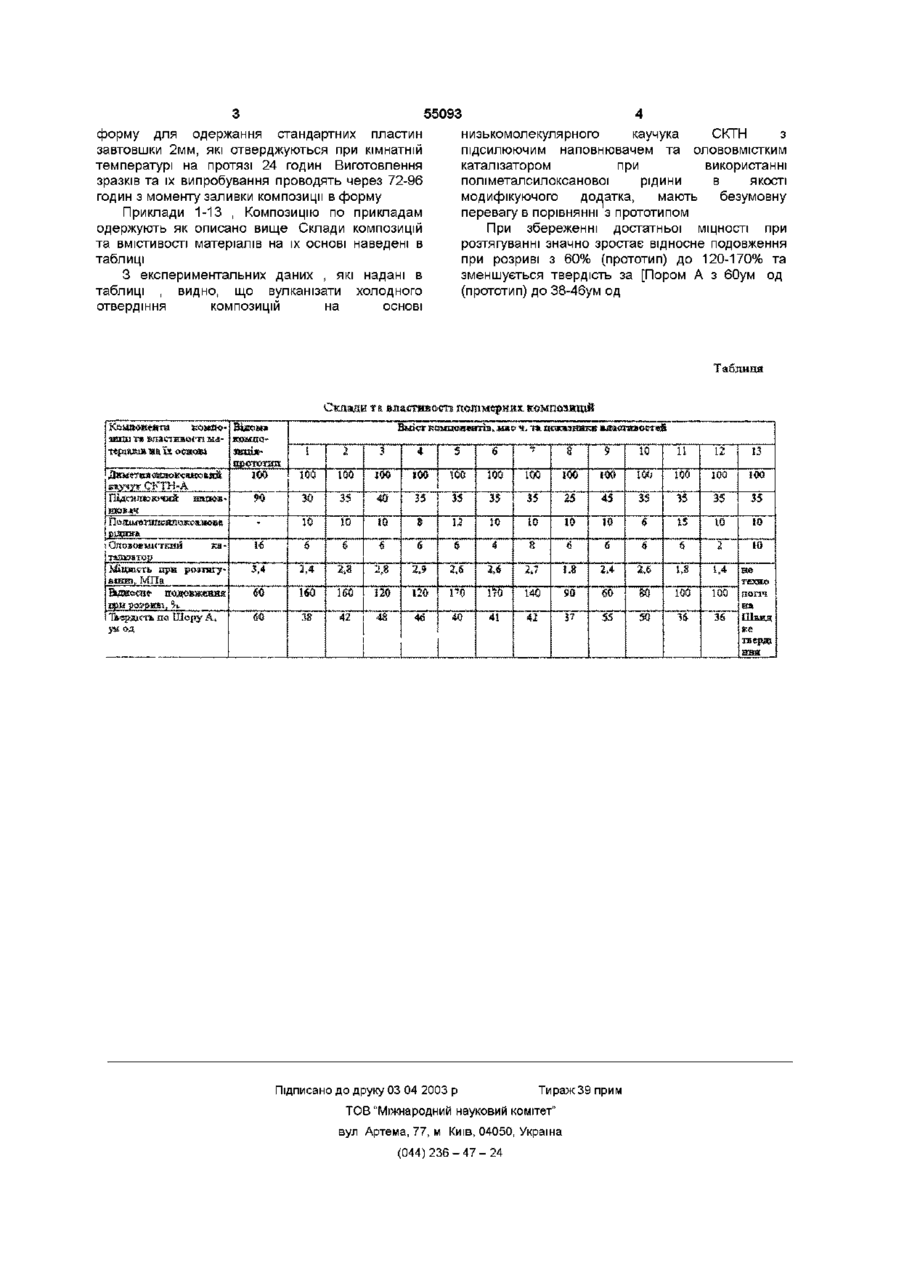

Полімерна композиція, яка містить низькомолекулярний диметилсилоксановий Винахід відноситься до силоксанових композицій холодного твердіння, які знаходять використання для виготовлення форм для відливки виробів о різня, матеріалів ВІДОМІ полімерні композиції на основі низькомолекулярного диметил-силоксанового каучука з кінцевими силанольними групами та каталізатора [1 ], які знаходять використання в різних галузях техніки (кн Долгов О Л, и др "Кремнийорганические жидкие каучуки я материалы на их основе Химия, 1975 с 19) Недоліком відомих композицій є те, що вони не забезпечують високе відносне подовження при розтягуванні та мають високу твердість Найбільш близьким відомим рішенням аналогічної задачі є полімерна композиція, яка містить низькомолекулярний диметилсилоксановий каучук, підсилюючий наповнювач та олововмісткий каталізатор (див СССР, ас, №1685962, МПК СО8 83/04, оп 23 10 91 бюл №39) Недоліком відомої полімерної композиції є те,, що вона має недостатнє відносне подовження при розтягуванні та високу твердість В основу винаходу поставлено задачу удосконалення полімерної композиції шляхом зміни вмісту та складу и компонентів, завдяки чому підвищується відносне подовження при розтягуванні та зменшується твердість готового матеріалу, Поставлена задача вирішується тим, що в полімерну композицію, яка містить каучук, підсилюючий наповнювач та олововміснии каталізатор, яка відрізняється тим, що вона додатково містить як модифікуючий додаток поліметилсилоксанову рідину при такому співвідношенні компонентів, мас ч Низькомолекулярний 100 диметилсилоксановий каучук Підсилюючий наповнювач 30-40 Поліметилсилоксанова рідина 8-12 Олововміснии каналізатор 4-8 низькомолекулярний диметилксилоксановии каучук, підсилюючий наповнювач та олововмісткий каталізатор, згідно винаходу, додатково вводять як модифікуючий додаток поліметилсилоксанову рідину при такому співвідношенні компонентів, мас ч Низькомолекулярний диметилсилоксановий каучук 100 Підсилюючий наповнювач 30-40 Поліметілсилоксанова рідина 8-12 Олововмісткий каталізатор 4-8 Роль компонентів полімерної композиції така Низькомолекулярний диметалсилоксановий каучук СНТН-А (ГОСТ 13835-78) з в'язкістю 1,6Па,с використовують як полімерну основу Як підсилюючий наповнювач використовують білу сажу У-333 (ТУ 6-18-184-87) або и аналоги, Поліметилсилоксанову рідину з кінетичною в'язкістю 950-1 050С (ГОСТ 13032-77) використовують як модифікуючий додаток Як олововмісткий каталізатор отвердіння використовують каталізатор №18 (ТУ 6-02-805-78) або каталізатор №21 (ТУ 38303-04-05-90) Композицію одержують змішуванням каучука СКТН з наповнювачем та модифікуючим додатком при кімнатній температурі до отримання однорідної в'язкотекучої маси з послідуючим перетиром и через металеву сітку з розміром ячейки 0,09-0,16мм, далі в розрахункову КІЛЬКІСТЬ композиції вводять розрахункову КІЛЬКІСТЬ каталізатора та ретельно перемішують до однорідної маси Далі композицію заливають в СО о Ю ю 55093 форму для одержання стандартних пластин завтовшки 2мм, які стверджуються при кімнатній температурі на протязі 24 годин Виготовлення зразків та їх випробування проводять через 72-96 годин з моменту заливки композиції в форму Приклади 1-13 , Композицію ПО прикладам одержують як описано вище Склади композицій та ВМІСТИВОСТІ матеріалів на їх основі наведені в таблиці З експериментальних даних , які надані в таблиці , видно, що вулканізати холодного отвердіння композицій на основі низькомолекулярного каучука СКТН з підсилюючим наповнювачем та олововмістким каталізатором при використанні поліметалсилоксанової рідини в якості модифікуючого додатка, мають безумовну перевагу в порівнянні з прототипом При збереженні достатньої МІЦНОСТІ при розтягуванні значно зростає відносне подовження при розриві з 60% (прототип) до 120-170% та зменшується твердість за [Пором А з бОум од (прототип) до 38-46ум од Таблиця Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
