Шнек з секційною еластичною гвинтовою поверхнею

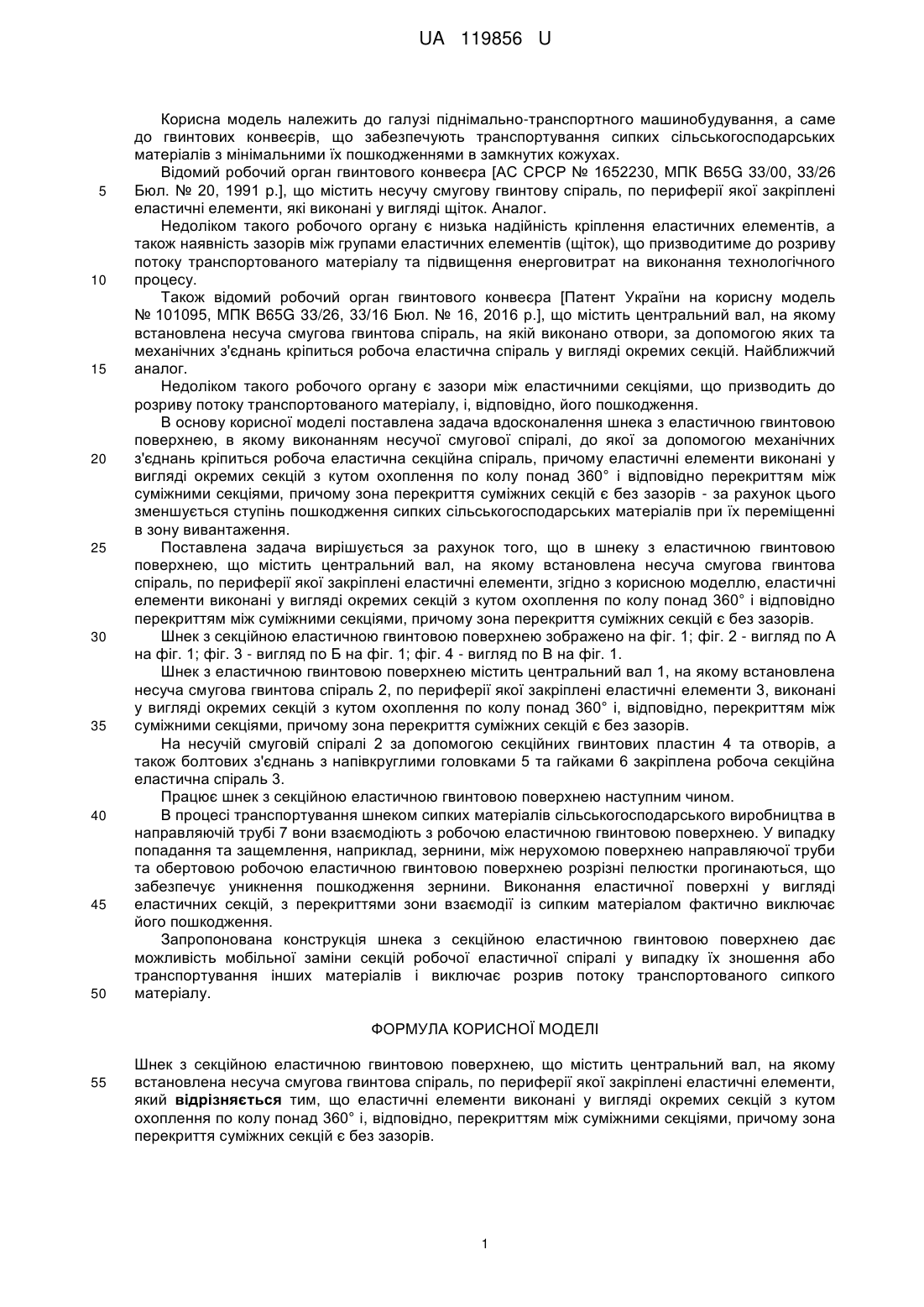

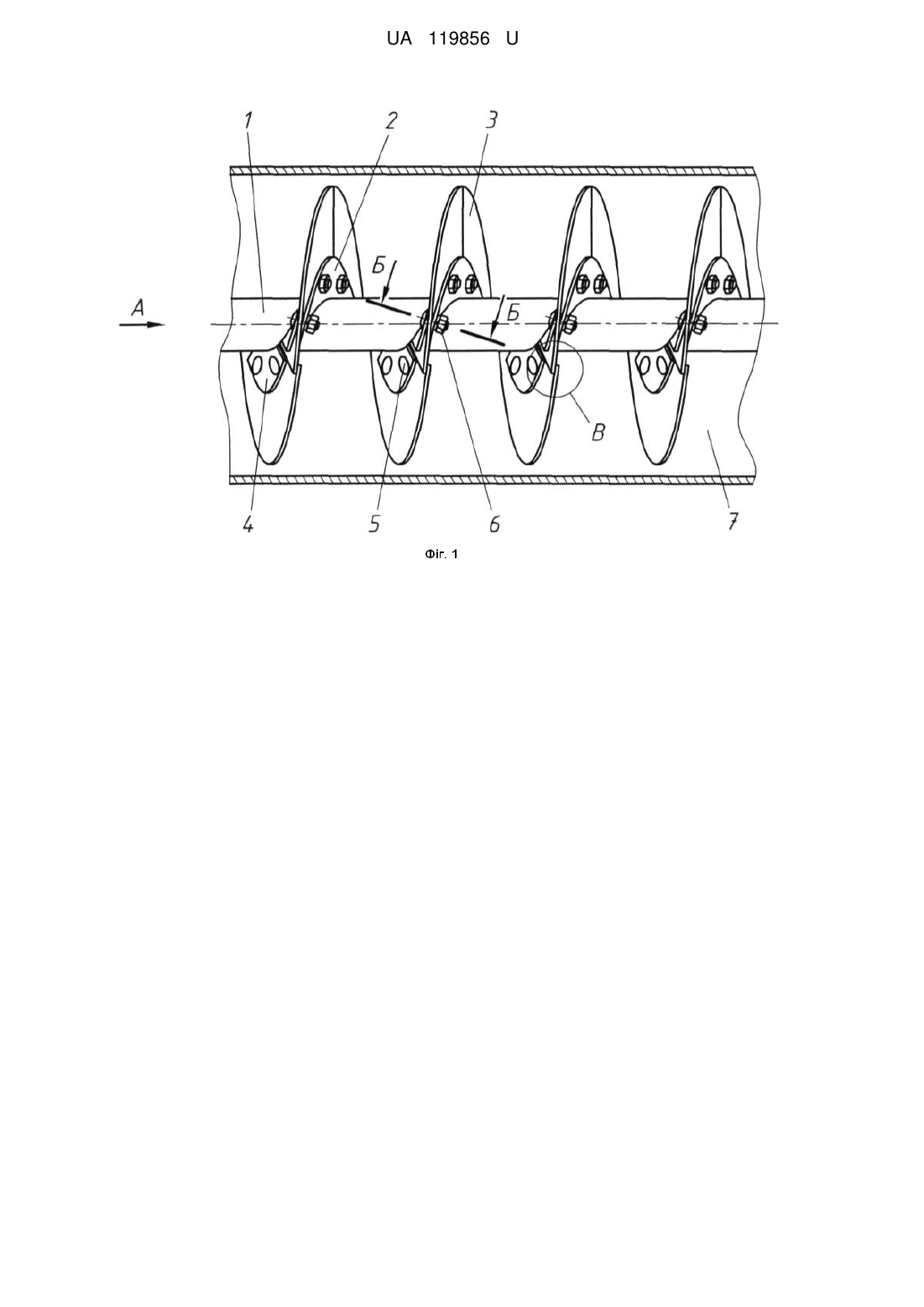

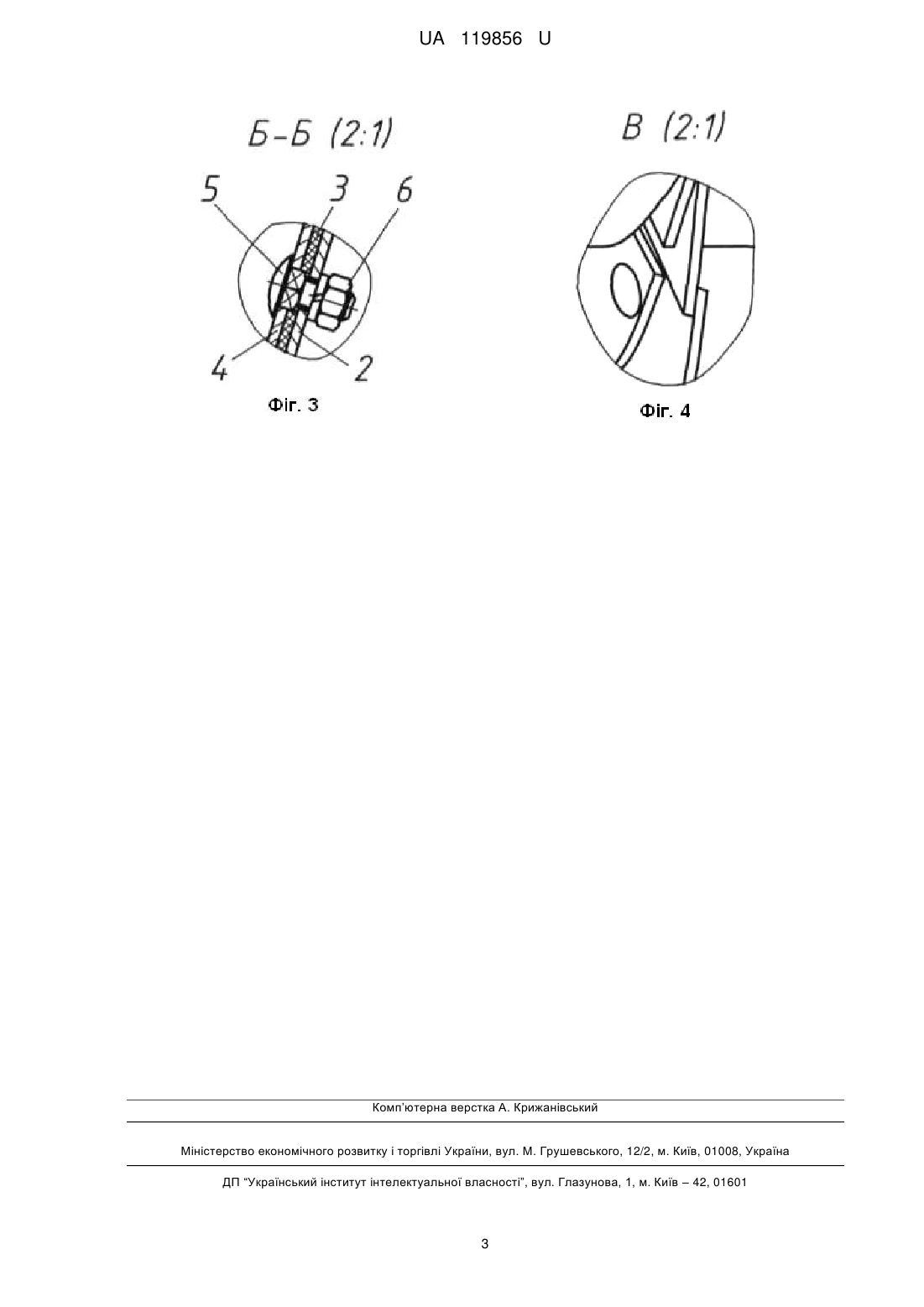

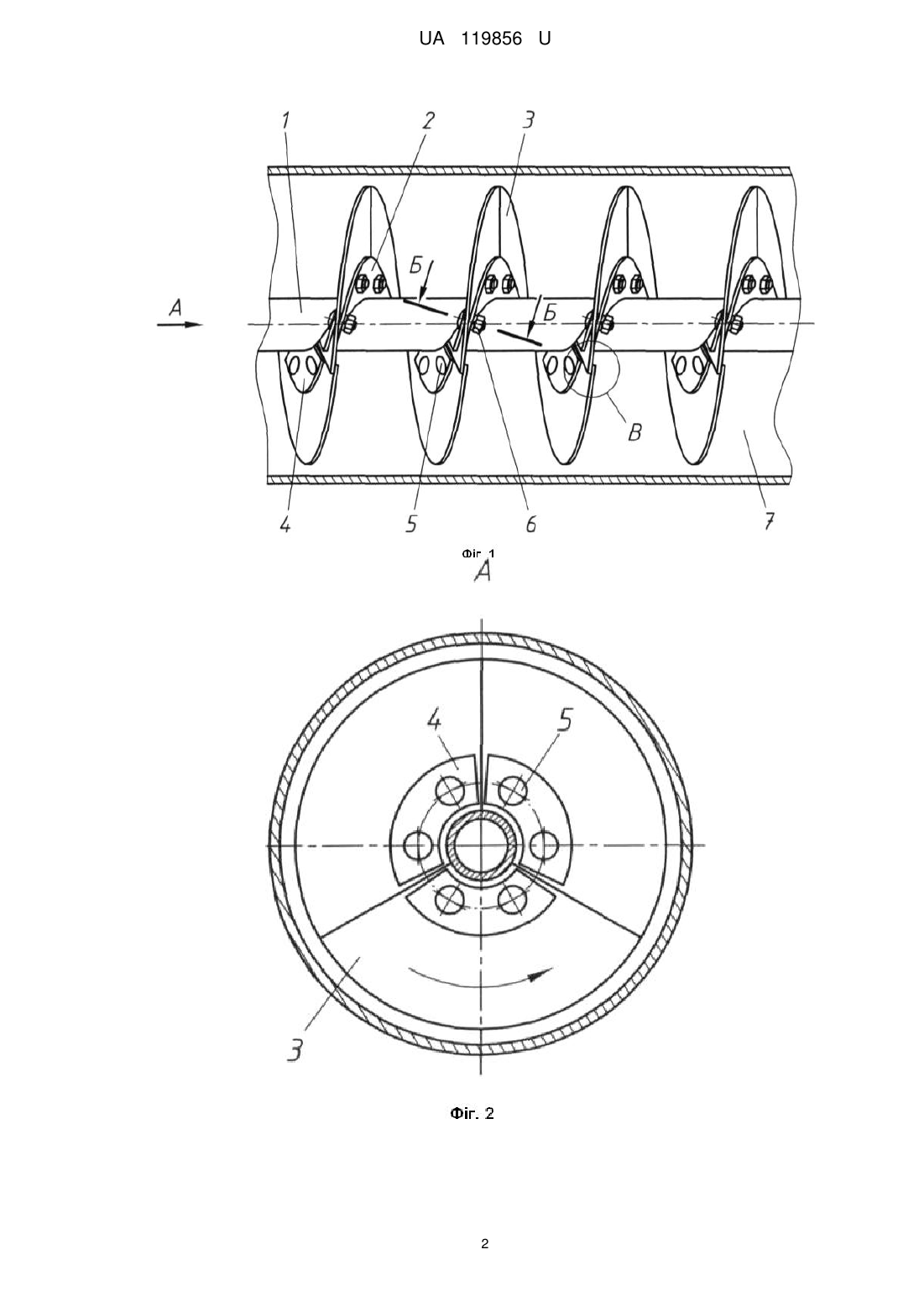

Реферат: Шнек з секційною еластичною гвинтовою поверхнею містить центральний вал, на якому встановлена несуча смугова гвинтова спіраль, по периферії якої закріплені еластичні елементи. Еластичні елементи виконані у вигляді окремих секцій з кутом охоплення по колу понад 360° і, відповідно, перекриттям між суміжними секціями, причому зона перекриття суміжних секцій є без зазорів. UA 119856 U (12) UA 119856 U UA 119856 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі піднімально-транспортного машинобудування, а саме до гвинтових конвеєрів, що забезпечують транспортування сипких сільськогосподарських матеріалів з мінімальними їх пошкодженнями в замкнутих кожухах. Відомий робочий орган гвинтового конвеєра [АС СРСР № 1652230, МПК B65G 33/00, 33/26 Бюл. № 20, 1991 p.], що містить несучу смугову гвинтову спіраль, по периферії якої закріплені еластичні елементи, які виконані у вигляді щіток. Аналог. Недоліком такого робочого органу є низька надійність кріплення еластичних елементів, а також наявність зазорів між групами еластичних елементів (щіток), що призводитиме до розриву потоку транспортованого матеріалу та підвищення енерговитрат на виконання технологічного процесу. Також відомий робочий орган гвинтового конвеєра [Патент України на корисну модель № 101095, МПК B65G 33/26, 33/16 Бюл. № 16, 2016 р.], що містить центральний вал, на якому встановлена несуча смугова гвинтова спіраль, на якій виконано отвори, за допомогою яких та механічних з'єднань кріпиться робоча еластична спіраль у вигляді окремих секцій. Найближчий аналог. Недоліком такого робочого органу є зазори між еластичними секціями, що призводить до розриву потоку транспортованого матеріалу, і, відповідно, його пошкодження. В основу корисної моделі поставлена задача вдосконалення шнека з еластичною гвинтовою поверхнею, в якому виконанням несучої смугової спіралі, до якої за допомогою механічних з'єднань кріпиться робоча еластична секційна спіраль, причому еластичні елементи виконані у вигляді окремих секцій з кутом охоплення по колу понад 360° і відповідно перекриттям між суміжними секціями, причому зона перекриття суміжних секцій є без зазорів - за рахунок цього зменшується ступінь пошкодження сипких сільськогосподарських матеріалів при їх переміщенні в зону вивантаження. Поставлена задача вирішується за рахунок того, що в шнеку з еластичною гвинтовою поверхнею, що містить центральний вал, на якому встановлена несуча смугова гвинтова спіраль, по периферії якої закріплені еластичні елементи, згідно з корисною моделлю, еластичні елементи виконані у вигляді окремих секцій з кутом охоплення по колу понад 360° і відповідно перекриттям між суміжними секціями, причому зона перекриття суміжних секцій є без зазорів. Шнек з секційною еластичною гвинтовою поверхнею зображено на фіг. 1; фіг. 2 - вигляд по А на фіг. 1; фіг. 3 - вигляд по Б на фіг. 1; фіг. 4 - вигляд по В на фіг. 1. Шнек з еластичною гвинтовою поверхнею містить центральний вал 1, на якому встановлена несуча смугова гвинтова спіраль 2, по периферії якої закріплені еластичні елементи 3, виконані у вигляді окремих секцій з кутом охоплення по колу понад 360° і, відповідно, перекриттям між суміжними секціями, причому зона перекриття суміжних секцій є без зазорів. На несучій смуговій спіралі 2 за допомогою секційних гвинтових пластин 4 та отворів, а також болтових з'єднань з напівкруглими головками 5 та гайками 6 закріплена робоча секційна еластична спіраль 3. Працює шнек з секційною еластичною гвинтовою поверхнею наступним чином. В процесі транспортування шнеком сипких матеріалів сільськогосподарського виробництва в направляючій трубі 7 вони взаємодіють з робочою еластичною гвинтовою поверхнею. У випадку попадання та защемлення, наприклад, зернини, між нерухомою поверхнею направляючої труби та обертовою робочою еластичною гвинтовою поверхнею розрізні пелюстки прогинаються, що забезпечує уникнення пошкодження зернини. Виконання еластичної поверхні у вигляді еластичних секцій, з перекриттями зони взаємодії із сипким матеріалом фактично виключає його пошкодження. Запропонована конструкція шнека з секційною еластичною гвинтовою поверхнею дає можливість мобільної заміни секцій робочої еластичної спіралі у випадку їх зношення або транспортування інших матеріалів і виключає розрив потоку транспортованого сипкого матеріалу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Шнек з секційною еластичною гвинтовою поверхнею, що містить центральний вал, на якому встановлена несуча смугова гвинтова спіраль, по периферії якої закріплені еластичні елементи, який відрізняється тим, що еластичні елементи виконані у вигляді окремих секцій з кутом охоплення по колу понад 360° і, відповідно, перекриттям між суміжними секціями, причому зона перекриття суміжних секцій є без зазорів. 1 UA 119856 U 2 UA 119856 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
