Система сигналізації для люків індустріальних шахт

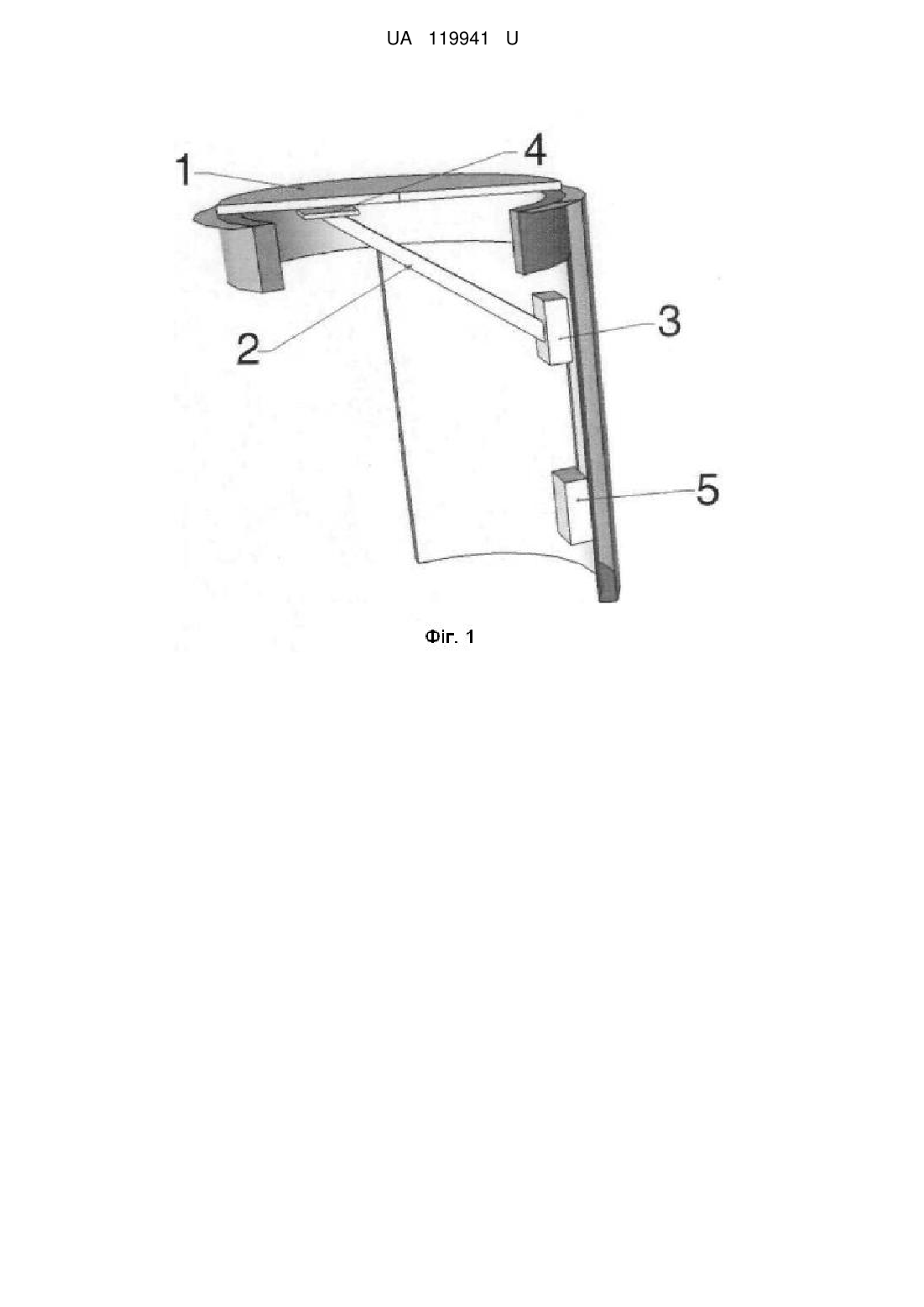

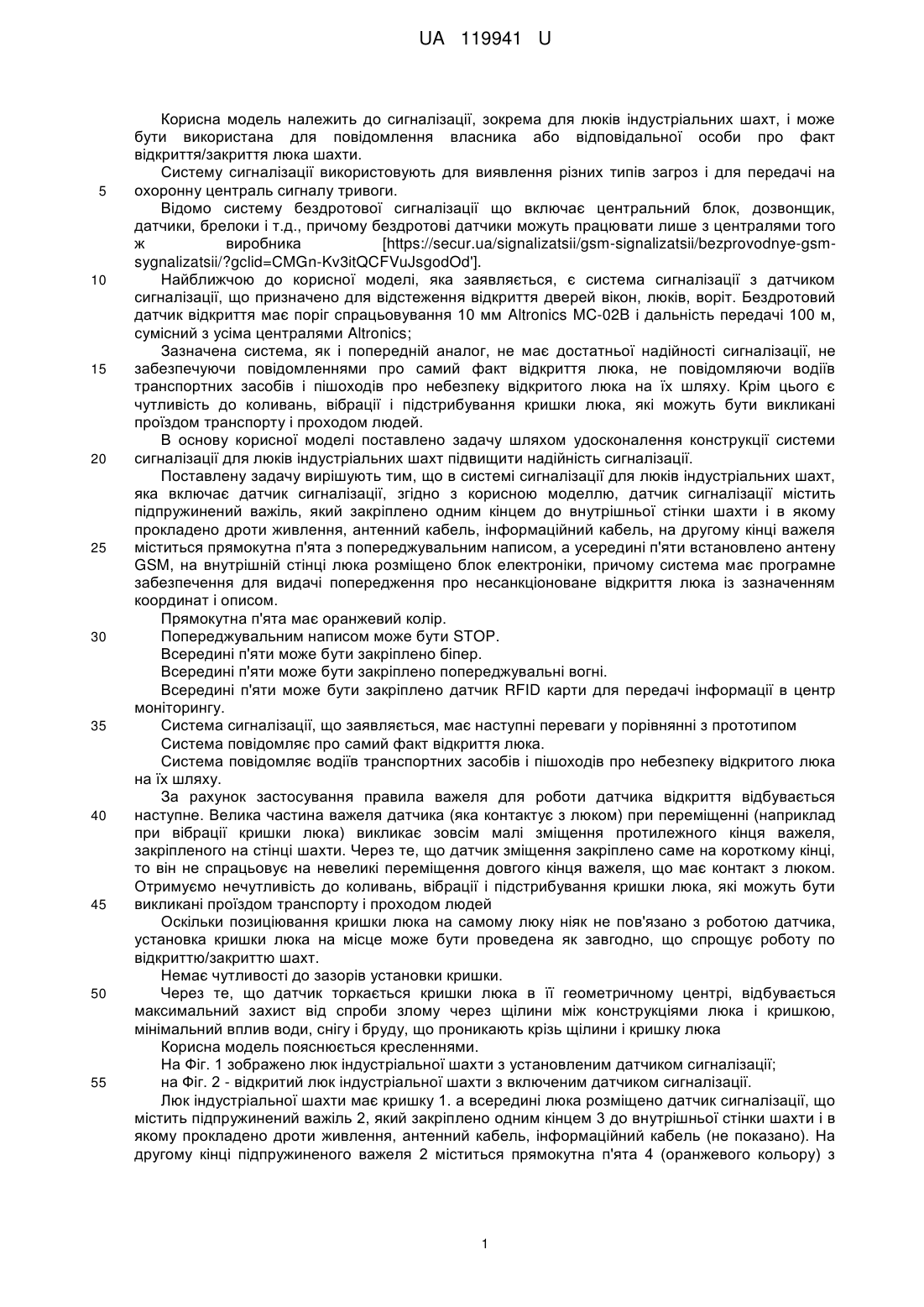

Реферат: UA 119941 U UA 119941 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сигналізації, зокрема для люків індустріальних шахт, і може бути використана для повідомлення власника або відповідальної особи про факт відкриття/закриття люка шахти. Систему сигналізації використовують для виявлення різних типів загроз і для передачі на охоронну централь сигналу тривоги. Відомо систему бездротової сигналізації що включає центральний блок, дозвонщик, датчики, брелоки і т.д., причому бездротові датчики можуть працювати лише з централями того ж виробника [https://secur.ua/signalizatsii/gsm-signalizatsii/bezprovodnye-gsmsygnalizatsii/?gclid=CMGn-Kv3itQCFVuJsgodOd']. Найближчою до корисної моделі, яка заявляється, є система сигналізації з датчиком сигналізації, що призначено для відстеження відкриття дверей вікон, люків, воріт. Бездротовий датчик відкриття має поріг спрацьовування 10 мм Altronics MC-02B і дальність передачі 100 м, сумісний з усіма централями Altronics; Зазначена система, як і попередній аналог, не має достатньої надійності сигналізації, не забезпечуючи повідомленнями про самий факт відкриття люка, не повідомляючи водіїв транспортних засобів і пішоходів про небезпеку відкритого люка на їх шляху. Крім цього є чутливість до коливань, вібрації і підстрибування кришки люка, які можуть бути викликані проїздом транспорту і проходом людей. В основу корисної моделі поставлено задачу шляхом удосконалення конструкції системи сигналізації для люків індустріальних шахт підвищити надійність сигналізації. Поставлену задачу вирішують тим, що в системі сигналізації для люків індустріальних шахт, яка включає датчик сигналізації, згідно з корисною моделлю, датчик сигналізації містить підпружинений важіль, який закріплено одним кінцем до внутрішньої стінки шахти і в якому прокладено дроти живлення, антенний кабель, інформаційний кабель, на другому кінці важеля міститься прямокутна п'ята з попереджувальним написом, а усередині п'яти встановлено антену GSM, на внутрішній стінці люка розміщено блок електроніки, причому система має програмне забезпечення для видачі попередження про несанкціоноване відкриття люка із зазначенням координат і описом. Прямокутна п'ята має оранжевий колір. Попереджувальним написом може бути STOP. Всередині п'яти може бути закріплено біпер. Всередині п'яти може бути закріплено попереджувальні вогні. Всередині п'яти може бути закріплено датчик RFID карти для передачі інформації в центр моніторингу. Система сигналізації, що заявляється, має наступні переваги у порівнянні з прототипом Система повідомляє про самий факт відкриття люка. Система повідомляє водіїв транспортних засобів і пішоходів про небезпеку відкритого люка на їх шляху. За рахунок застосування правила важеля для роботи датчика відкриття відбувається наступне. Велика частина важеля датчика (яка контактує з люком) при переміщенні (наприклад при вібрації кришки люка) викликає зовсім малі зміщення протилежного кінця важеля, закріпленого на стінці шахти. Через те, що датчик зміщення закріплено саме на короткому кінці, то він не спрацьовує на невеликі переміщення довгого кінця важеля, що має контакт з люком. Отримуємо нечутливість до коливань, вібрації і підстрибування кришки люка, які можуть бути викликані проїздом транспорту і проходом людей Оскільки позиціювання кришки люка на самому люку ніяк не пов'язано з роботою датчика, установка кришки люка на місце може бути проведена як завгодно, що спрощує роботу по відкриттю/закриттю шахт. Немає чутливості до зазорів установки кришки. Через те, що датчик торкається кришки люка в її геометричному центрі, відбувається максимальний захист від спроби злому через щілини між конструкціями люка і кришкою, мінімальний вплив води, снігу і бруду, що проникають крізь щілини і кришку люка Корисна модель пояснюється кресленнями. На Фіг. 1 зображено люк індустріальної шахти з установленим датчиком сигналізації; на Фіг. 2 - відкритий люк індустріальної шахти з включеним датчиком сигналізації. Люк індустріальної шахти має кришку 1. а всередині люка розміщено датчик сигналізації, що містить підпружинений важіль 2, який закріплено одним кінцем 3 до внутрішньої стінки шахти і в якому прокладено дроти живлення, антенний кабель, інформаційний кабель (не показано). На другому кінці підпружиненого важеля 2 міститься прямокутна п'ята 4 (оранжевого кольору) з 1 UA 119941 U 5 10 15 20 25 30 35 40 попереджувальним написом (STOP), а усередині п'яти 4 встановлено антену GSM (не показано). Всередині п'яти 4 може бути закріплено біпер або попереджувальні вогні, або датчик RFID карти для передачі інформації в центр моніторингу (не показано). На внутрішній стінці люка розміщено блок 5 електроніки. Система має програмне забезпечення для видачі попередження про несанкціоноване відкриття люка із зазначенням координат і описом. Система сигналізації функціонує наступним чином. При відкритті (зрушуванні) кришки 1 люка підпружинений важіль 2 під дією пружини зсувається у вертикальне положення (Фіг. 2). GSM модуль відправляє повідомлення за допомогою SMS в центр моніторингу. Якщо датчик обладнано біпером, то включаються періодичні попереджувальні звукові сигнали. Якщо датчик обладнано попереджувальними вогнями, то вони включаються в миготливому режимі. Якщо датчик обладнано системою зчитування RFID - карт, то сигнальна електроніка очікує заздалегідь встановлений час (від 30 секунд до 2 хвилин) авторизацією RFID - картою. Якщо карта піднесена співробітником, то в центр моніторингу відправляється ідентифікатор карти. Програмне забезпечення в центрі моніторингу зазначає люк як санкціоновано відкритий і виводить інформацію про те, ким він був відкритий. У разі, якщо картка не була піднесена у встановлений час, то відбуваються такі дії: Програмне забезпечення видає попередження про несанкціоноване відкриття люка із зазначенням координат і описом (вноситися на етапі установки системи). Програмне забезпечення включає в себе карту з відображенням розташуванням люків. На карті в інтерактивному вигляді відображається інформація про стан люків, фактів їх відкриття/закриття, спрацьовування, попередження про несанкціонований відкритті. Якщо датчик обладнано біпером, то він переводиться в режим сирени. Відключення сирени і зняття попередження проводиться оператором віддалено з центру моніторингу. При закритті люка (якщо не було спрацьовування сигналізації про несанкціонований відкритті) підпружинений важіль 2 повертається у вихідне положення і через 5 хвилин датчик посилає SMS в центр моніторингу про закриття і переводить свої системи в режим очікування. Програмне забезпечення зазначає люк як закритий. При проході пішоходів та руху транспорту датчик не реагує на вібрації кришки 1 люка, тому що його налаштовано на спрацювання (факт відкриття люка) при переміщенні п'яти 4 важеля на 3 см. Модуль віддаленого керування сигналізацією працює з варіантами датчиків ALBR і BLBR. У цьому випадку перед відкриттям люка співробітник зв'язується з оператором моніторингового центру, називає номер люка, який він хоче відкрити (нанесений на кришку люка). Оператор віддалено знімає люк з сигналізації і повідомляє співробітника про це. Модуль віддаленого керування сигналізацією за допомогою SMS працює з варіантами датчиків ALBR і BLBR. У цьому випадку перед відкриттям люка співробітник посилає SMS з номером люка (нанесений на кришку люка) на системний номер. Якщо номер співробітника перебуває в списку, дозволеному для даного люка (або дозволено відкривати люк), то система відключає сигналізацію на даному люку і посилає підтвердження за допомогою SMS про відключення сигналізації на телефон співробітника. Назад сигналізація включається протягом 5 хвилин при закритті люка і повернення важеля у вихідне положення. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Система сигналізації для люків індустріальних шахт, що включає датчик сигналізації, яка відрізняється тим, що датчик сигналізації містить підпружинений важіль, який закріплено одним кінцем до внутрішньої стінки шахти і в якому прокладено дроти живлення, антенний кабель, інформаційний кабель, на другому кінці важеля міститься прямокутна п'ята з попереджувальним написом, а усередині п'яти встановлено антену GSM, на внутрішній стінці люка розміщено блок електроніки, причому система має програмне забезпечення для видачі попередження про несанкціоноване відкриття люка із зазначенням координат і описом. 2. Система за п. 1, яка відрізняється тим, що прямокутна п'ята має оранжевий колір. 3. Система за п. 1, яка відрізняється тим, що попереджувальним написом є STOP. 4. Система за п. 1, яка відрізняється тим, що всередині п'яти закріплено біпер. 5. Система за п. 1, яка відрізняється тим, що всередині п'яти закріплено попереджувальні вогні. 2 UA 119941 U 6. Система за п. 1, яка відрізняється тим, що всередині п'яти закріплено датчик RFID карти для передачі інформації в центр моніторингу. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
