Система сигналізації на об’єктах під охороною

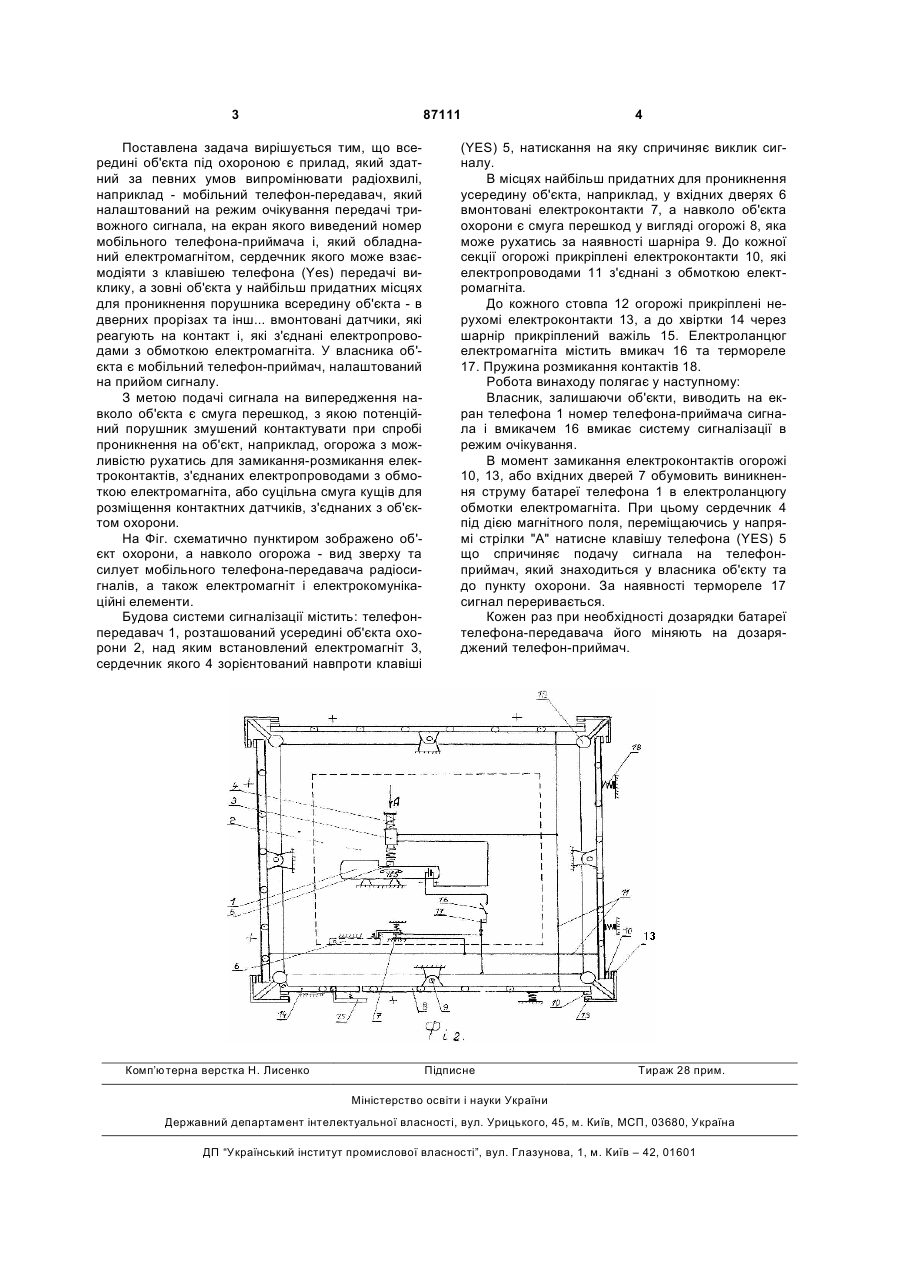

1. Система сигналізації на об'єктах під охороною, що містить випромінювач радіохвиль, датчи C2 2 (19) 1 3 87111 Поставлена задача вирішується тим, що всередині об'єкта під охороною є прилад, який здатний за певних умов випромінювати радіохвилі, наприклад - мобільний телефон-передавач, який налаштований на режим очікування передачі тривожного сигнала, на екран якого виведений номер мобільного телефона-приймача і, який обладнаний електромагнітом, сердечник якого може взаємодіяти з клавішею телефона (Yes) передачі виклику, а зовні об'єкта у найбільш придатних місцях для проникнення порушника всередину об'єкта - в дверних прорізах та інш... вмонтовані датчики, які реагують на контакт і, які з'єднані електропроводами з обмоткою електромагніта. У власника об'єкта є мобільний телефон-приймач, налаштований на прийом сигналу. З метою подачі сигнала на випередження навколо об'єкта є смуга перешкод, з якою потенційний порушник змушений контактувати при спробі проникнення на об'єкт, наприклад, огорожа з можливістю рухатись для замикання-розмикання електроконтактів, з'єднаних електропроводами з обмоткою електромагніта, або суцільна смуга кущів для розміщення контактних датчиків, з'єднаних з об'єктом охорони. На Фіг. схематично пунктиром зображено об'єкт охорони, а навколо огорожа - вид зверху та силует мобільного телефона-передавача радіосигналів, а також електромагніт і електрокомунікаційні елементи. Будова системи сигналізації містить: телефонпередавач 1, розташований усередині об'єкта охорони 2, над яким встановлений електромагніт 3, сердечник якого 4 зорієнтований навпроти клавіші Комп’ютерна верстка Н. Лиcенко 4 (YES) 5, натискання на яку спричиняє виклик сигналу. В місцях найбільш придатних для проникнення усередину об'єкта, наприклад, у вхідних дверях 6 вмонтовані електроконтакти 7, а навколо об'єкта охорони є смуга перешкод у вигляді огорожі 8, яка може рухатись за наявності шарніра 9. До кожної секції огорожі прикріплені електроконтакти 10, які електропроводами 11 з'єднані з обмоткою електромагніта. До кожного стовпа 12 огорожі прикріплені нерухомі електроконтакти 13, а до хвіртки 14 через шарнір прикріплений важіль 15. Електроланцюг електромагніта містить вмикач 16 та термореле 17. Пружина розмикання контактів 18. Робота винаходу полягає у наступному: Власник, залишаючи об'єкти, виводить на екран телефона 1 номер телефона-приймача сигнала і вмикачем 16 вмикає систему сигналізації в режим очікування. В момент замикання електроконтактів огорожі 10, 13, або вхідних дверей 7 обумовить виникнення струму батареї телефона 1 в електроланцюгу обмотки електромагніта. При цьому сердечник 4 під дією магнітного поля, переміщаючись у напрямі стрілки "А" натисне клавішу телефона (YES) 5 що спричиняє подачу сигнала на телефонприймач, який знаходиться у власника об'єкту та до пункту охорони. За наявності термореле 17 сигнал переривається. Кожен раз при необхідності дозарядки батареї телефона-передавача його міняють на дозаряджений телефон-приймач. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
