Борона роторна навісна

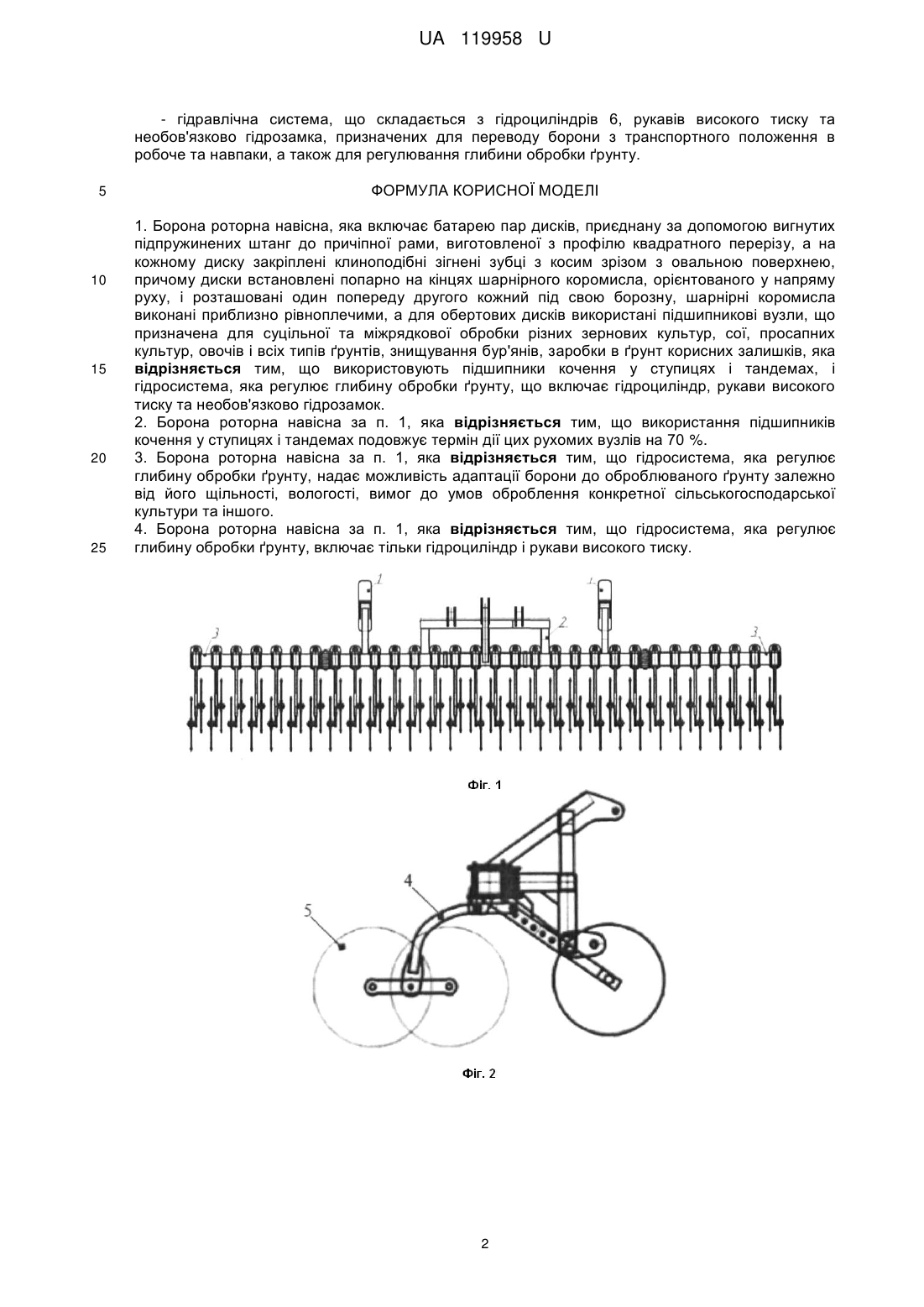

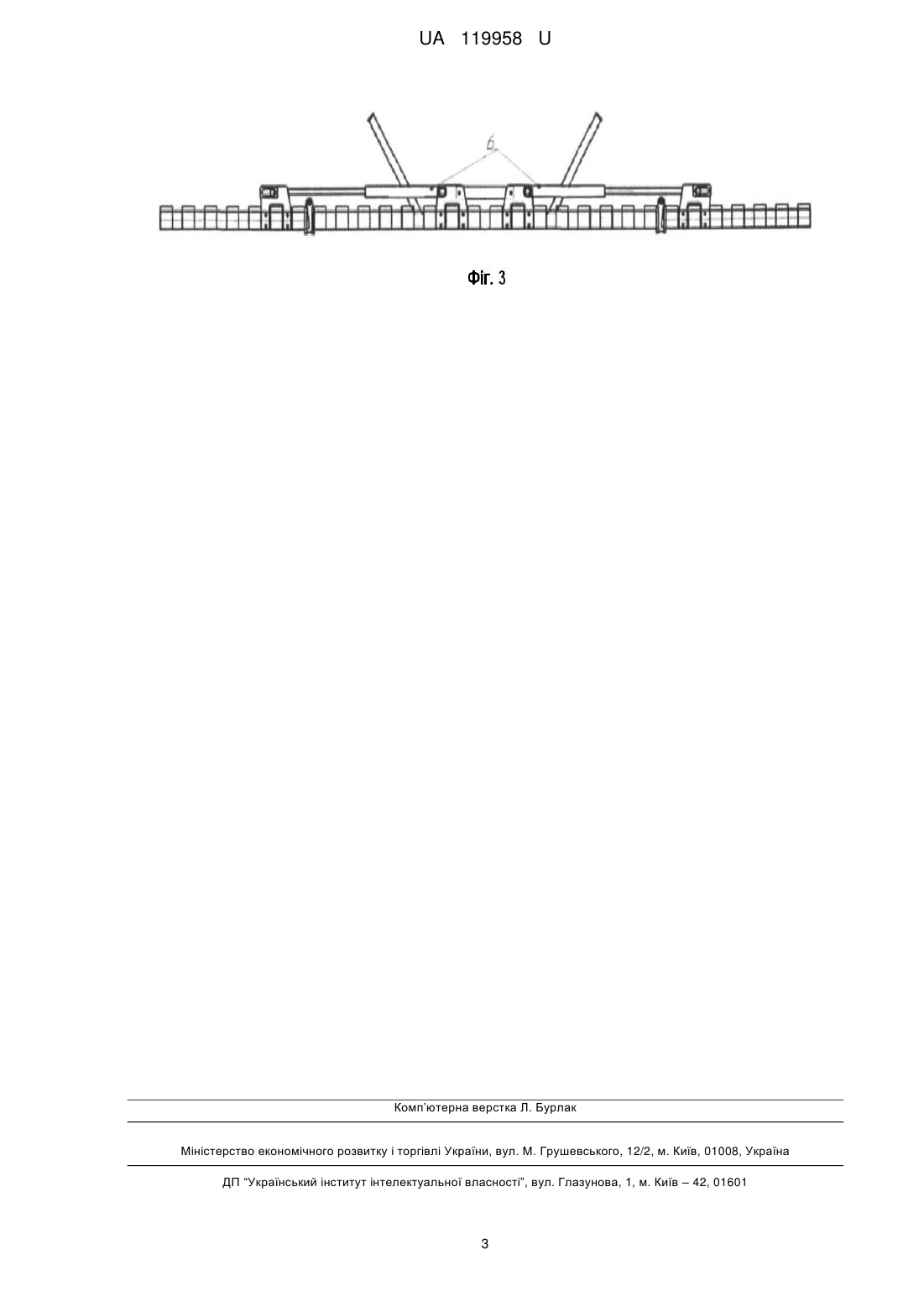

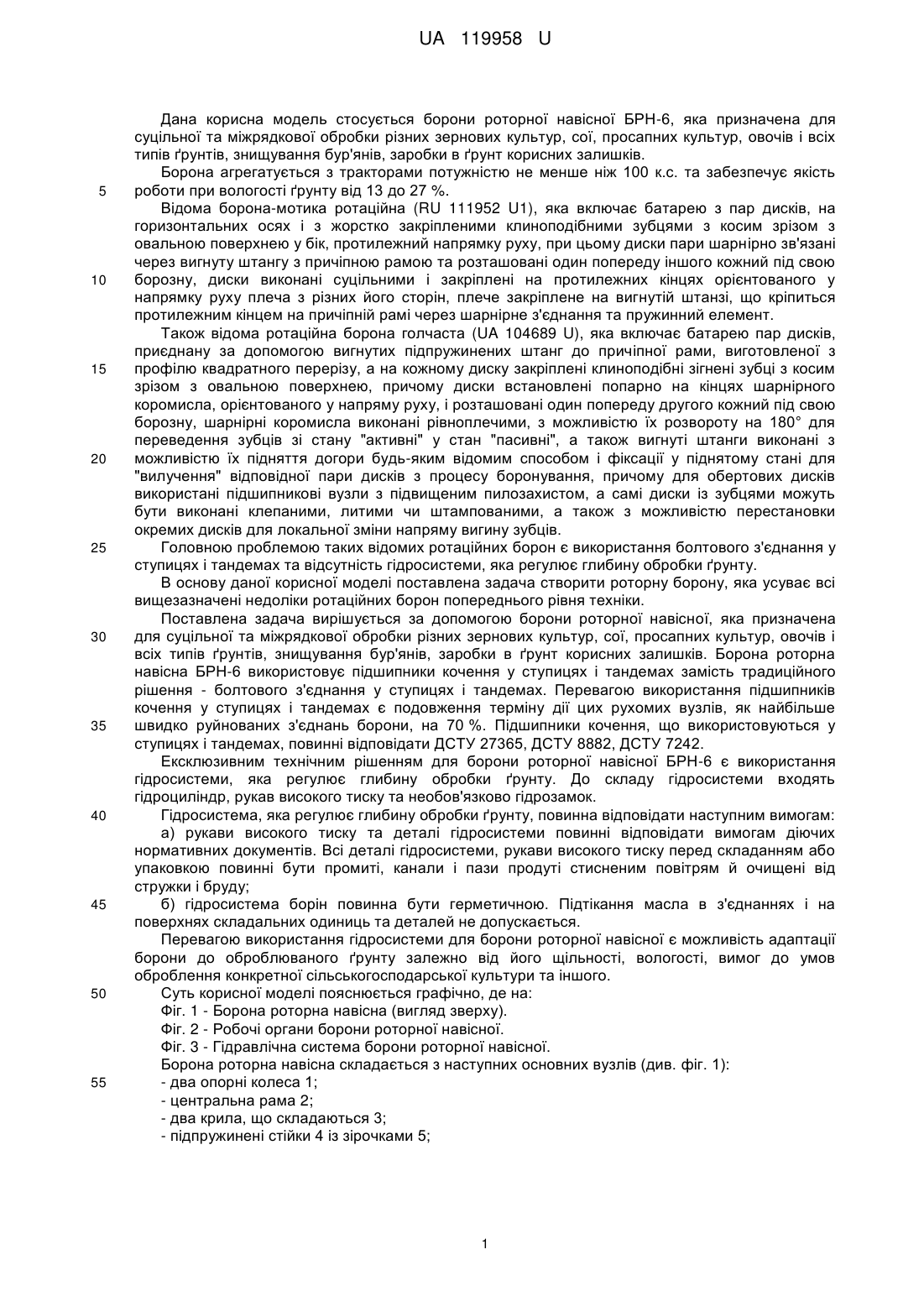

Реферат: Борона роторна навісна включає батарею пар дисків, приєднану за допомогою вигнутих підпружинених штанг до причіпної рами, виготовленої з профілю квадратного перерізу, а на кожному диску закріплені клиноподібні зігнені зубці з косим зрізом з овальною поверхнею, причому диски встановлені попарно на кінцях шарнірного коромисла, орієнтованого у напряму руху, і розташовані один попереду другого кожний під свою борозну, шарнірні коромисла виконані приблизно рівноплечими, а для обертових дисків використані підшипникові вузли, що призначена для суцільної та міжрядкової обробки різних зернових культур, сої, просапних культур, овочів і всіх типів ґрунтів, знищування бур'янів, заробки в ґрунт корисних залишків. Використовуються підшипники кочення у ступицях і тандемах, і гідросистема, яка регулює глибину обробки ґрунту, що включає гідроциліндр, рукави високого тиску та необов'язково гідрозамок. UA 119958 U (54) БОРОНА РОТОРНА НАВІСНА UA 119958 U UA 119958 U 5 10 15 20 25 30 35 40 45 50 55 Дана корисна модель стосується борони роторної навісної БРН-6, яка призначена для суцільної та міжрядкової обробки різних зернових культур, сої, просапних культур, овочів і всіх типів ґрунтів, знищування бур'янів, заробки в ґрунт корисних залишків. Борона агрегатується з тракторами потужністю не менше ніж 100 к.с. та забезпечує якість роботи при вологості ґрунту від 13 до 27 %. Відома борона-мотика ротаційна (RU 111952 U1), яка включає батарею з пар дисків, на горизонтальних осях і з жорстко закріпленими клиноподібними зубцями з косим зрізом з овальною поверхнею у бік, протилежний напрямку руху, при цьому диски пари шарнірно зв'язані через вигнуту штангу з причіпною рамою та розташовані один попереду іншого кожний під свою борозну, диски виконані суцільними і закріплені на протилежних кінцях орієнтованого у напрямку руху плеча з різних його сторін, плече закріплене на вигнутій штанзі, що кріпиться протилежним кінцем на причіпній рамі через шарнірне з'єднання та пружинний елемент. Також відома ротаційна борона голчаста (UA 104689 U), яка включає батарею пар дисків, приєднану за допомогою вигнутих підпружинених штанг до причіпної рами, виготовленої з профілю квадратного перерізу, а на кожному диску закріплені клиноподібні зігнені зубці з косим зрізом з овальною поверхнею, причому диски встановлені попарно на кінцях шарнірного коромисла, орієнтованого у напряму руху, і розташовані один попереду другого кожний під свою борозну, шарнірні коромисла виконані рівноплечими, з можливістю їх розвороту на 180° для переведення зубців зі стану "активні" у стан "пасивні", а також вигнуті штанги виконані з можливістю їх підняття догори будь-яким відомим способом і фіксації у піднятому стані для "вилучення" відповідної пари дисків з процесу боронування, причому для обертових дисків використані підшипникові вузли з підвищеним пилозахистом, а самі диски із зубцями можуть бути виконані клепаними, литими чи штампованими, а також з можливістю перестановки окремих дисків для локальної зміни напряму вигину зубців. Головною проблемою таких відомих ротаційних борон є використання болтового з'єднання у ступицях і тандемах та відсутність гідросистеми, яка регулює глибину обробки ґрунту. В основу даної корисної моделі поставлена задача створити роторну борону, яка усуває всі вищезазначені недоліки ротаційних борон попереднього рівня техніки. Поставлена задача вирішується за допомогою борони роторної навісної, яка призначена для суцільної та міжрядкової обробки різних зернових культур, сої, просапних культур, овочів і всіх типів ґрунтів, знищування бур'янів, заробки в ґрунт корисних залишків. Борона роторна навісна БРН-6 використовує підшипники кочення у ступицях і тандемах замість традиційного рішення - болтового з'єднання у ступицях і тандемах. Перевагою використання підшипників кочення у ступицях і тандемах є подовження терміну дії цих рухомих вузлів, як найбільше швидко руйнованих з'єднань борони, на 70 %. Підшипники кочення, що використовуються у ступицях і тандемах, повинні відповідати ДСТУ 27365, ДСТУ 8882, ДСТУ 7242. Ексклюзивним технічним рішенням для борони роторної навісної БРН-6 є використання гідросистеми, яка регулює глибину обробки ґрунту. До складу гідросистеми входять гідроциліндр, рукав високого тиску та необов'язково гідрозамок. Гідросистема, яка регулює глибину обробки ґрунту, повинна відповідати наступним вимогам: а) рукави високого тиску та деталі гідросистеми повинні відповідати вимогам діючих нормативних документів. Всі деталі гідросистеми, рукави високого тиску перед складанням або упаковкою повинні бути промиті, канали і пази продуті стисненим повітрям й очищені від стружки і бруду; б) гідросистема борін повинна бути герметичною. Підтікання масла в з'єднаннях і на поверхнях складальних одиниць та деталей не допускається. Перевагою використання гідросистеми для борони роторної навісної є можливість адаптації борони до оброблюваного ґрунту залежно від його щільності, вологості, вимог до умов оброблення конкретної сільськогосподарської культури та іншого. Суть корисної моделі пояснюється графічно, де на: Фіг. 1 - Борона роторна навісна (вигляд зверху). Фіг. 2 - Робочі органи борони роторної навісної. Фіг. 3 - Гідравлічна система борони роторної навісної. Борона роторна навісна складається з наступних основних вузлів (див. фіг. 1): - два опорні колеса 1; - центральна рама 2; - два крила, що складаються 3; - підпружинені стійки 4 із зірочками 5; 1 UA 119958 U - гідравлічна система, що складається з гідроциліндрів 6, рукавів високого тиску та необов'язково гідрозамка, призначених для переводу борони з транспортного положення в робоче та навпаки, а також для регулювання глибини обробки ґрунту. 5 10 15 20 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Борона роторна навісна, яка включає батарею пар дисків, приєднану за допомогою вигнутих підпружинених штанг до причіпної рами, виготовленої з профілю квадратного перерізу, а на кожному диску закріплені клиноподібні зігнені зубці з косим зрізом з овальною поверхнею, причому диски встановлені попарно на кінцях шарнірного коромисла, орієнтованого у напряму руху, і розташовані один попереду другого кожний під свою борозну, шарнірні коромисла виконані приблизно рівноплечими, а для обертових дисків використані підшипникові вузли, що призначена для суцільної та міжрядкової обробки різних зернових культур, сої, просапних культур, овочів і всіх типів ґрунтів, знищування бур'янів, заробки в ґрунт корисних залишків, яка відрізняється тим, що використовують підшипники кочення у ступицях і тандемах, і гідросистема, яка регулює глибину обробки ґрунту, що включає гідроциліндр, рукави високого тиску та необов'язково гідрозамок. 2. Борона роторна навісна за п. 1, яка відрізняється тим, що використання підшипників кочення у ступицях і тандемах подовжує термін дії цих рухомих вузлів на 70 %. 3. Борона роторна навісна за п. 1, яка відрізняється тим, що гідросистема, яка регулює глибину обробки ґрунту, надає можливість адаптації борони до оброблюваного ґрунту залежно від його щільності, вологості, вимог до умов оброблення конкретної сільськогосподарської культури та іншого. 4. Борона роторна навісна за п. 1, яка відрізняється тим, що гідросистема, яка регулює глибину обробки ґрунту, включає тільки гідроциліндр і рукави високого тиску. 2 UA 119958 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
