Навісна роторна косарка

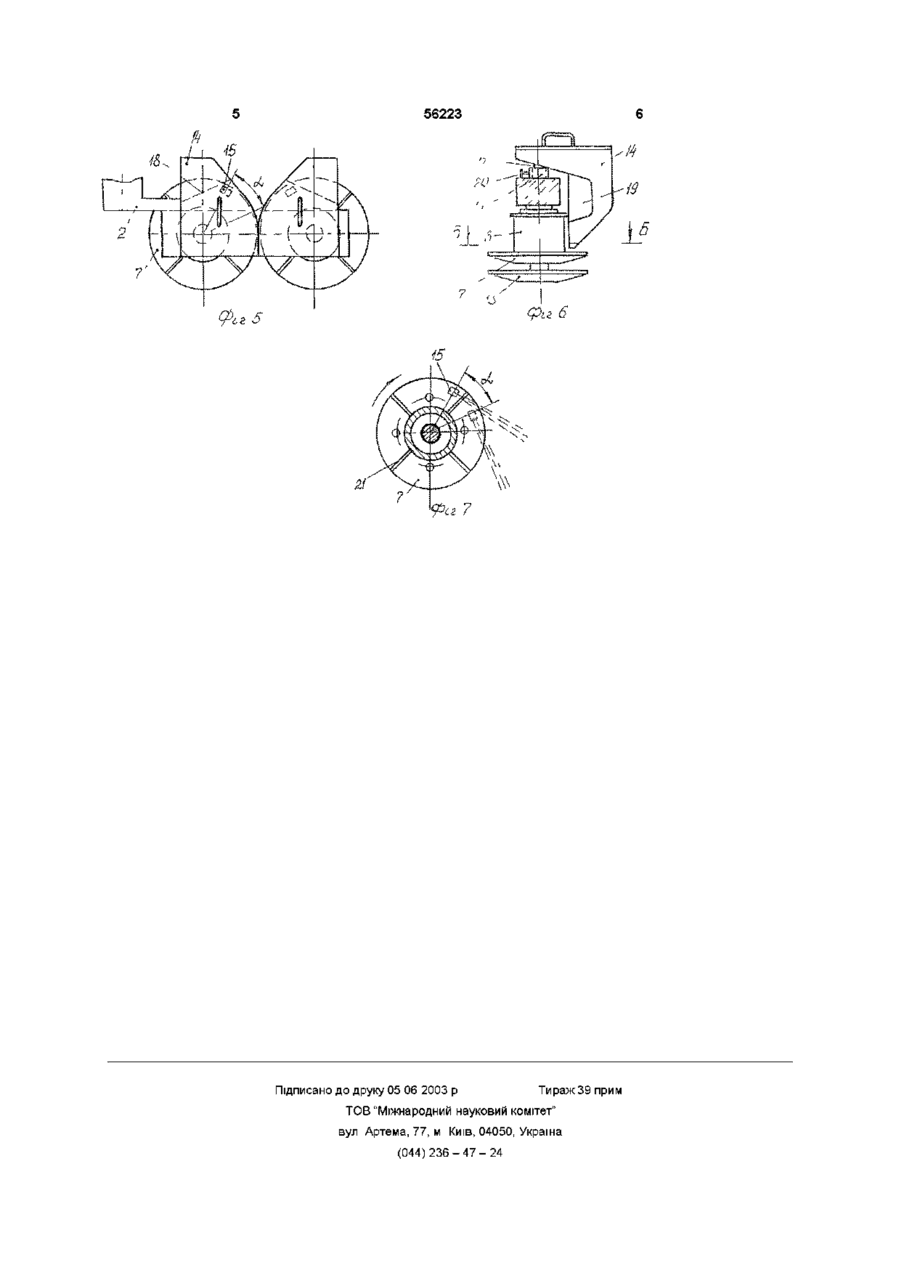

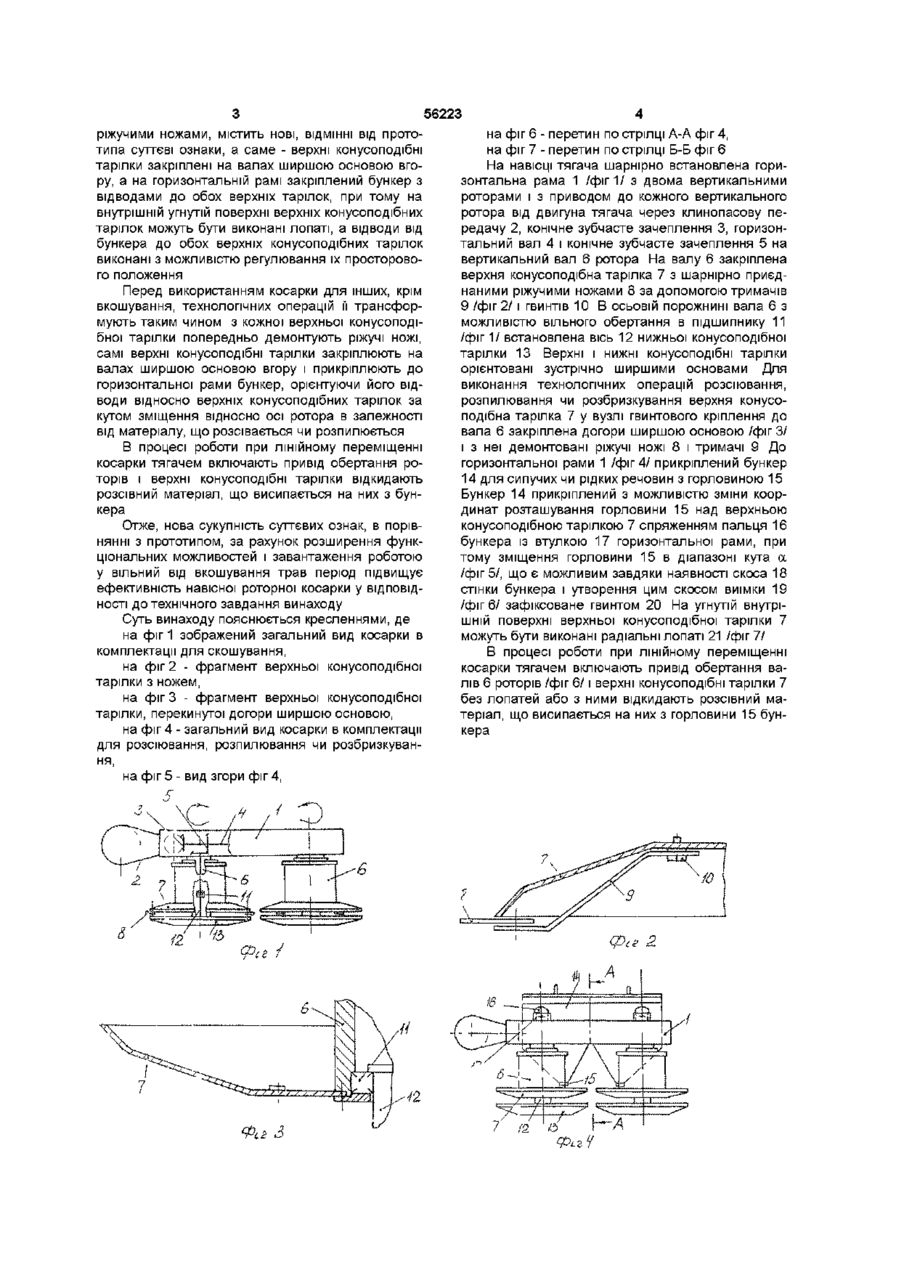

1 Навісна роторна косарка, що містить шарнірно встановлену на навісці тягача горизонтальну раму з двома вертикальними роторами, механізм О со (О ю 56223 ріжучими ножами, містить нові, ВІДМІННІ ВІД прототипа суттєві ознаки, а саме - верхні конусоподібні тарілки закріплені на валах ширшою основою вгору, а на горизонтальній рамі закріплений бункер з відводами до обох верхніх тарілок, при тому на внутрішній угнутій поверхні верхніх конусоподібних тарілок можуть бути виконані лопаті, а відводи від бункера до обох верхніх конусоподібних тарілок виконані з можливістю регулювання їх просторового положення Перед використанням косарки для інших, крім вкошування, технологічних операцій її трансформують таким чином з кожної верхньої конусоподібної тарілки попередньо демонтують ріжучі ножі, самі верхні конусоподібні тарілки закріплюють на валах ширшою основою вгору і прикріплюють до горизонтальної рами бункер, орієнтуючи його відводи відносно верхніх конусоподібних тарілок за кутом зміщення відносно осі ротора в залежності від матеріалу, що розсівається чи розпилюється В процесі роботи при лінійному переміщенні косарки тягачем включають привід обертання роторів і верхні конусоподібні тарілки відкидають розсівний матеріал, що висипається на них з бункера Отже, нова сукупність суттєвих ознак, в порівнянні з прототипом, за рахунок розширення функціональних можливостей і завантаження роботою у вільний від вкошування трав період підвищує ефективність навісної роторної косарки у ВІДПОВІДНОСТІ до технічного завдання винаходу Суть винаходу пояснюється кресленнями, де на фіг 1 зображений загальний вид косарки в комплектації для скошування, на фіг 2 - фрагмент верхньої конусоподібної тарілки з ножем, на фіг 3 - фрагмент верхньої конусоподібної тарілки, перекинутої догори ширшою основою, на фіг 4 - загальний вид косарки в комплектації для розсіювання, розпилювання чи розбризкування, на фіг 5 - вид згори фіг 4, З на фіг 6 - перетин по стрілці А-А фіг 4, на фіг 7 - перетин по стрілці Б-Б фіг 6 На навісці тягача шарнірно встановлена горизонтальна рама 1 /фіг1/ з двома вертикальними роторами і з приводом до кожного вертикального ротора від двигуна тягача через клинопасову передачу 2, конічне зубчасте зачеплення 3, горизонтальний вал 4 і конічне зубчасте зачеплення 5 на вертикальний вал 6 ротора На валу 6 закріплена верхня конусоподібна тарілка 7 з шарнірно приєднаними ріжучими ножами 8 за допомогою тримачів 9 /фіг 2/ і гвинтів 10 В осьовій порожнині вала 6 з можливістю вільного обертання в підшипнику 11 /фіг 1/ встановлена вісь 12 нижньої конусоподібної тарілки 13 Верхні і нижні конусоподібні тарілки орієнтовані зустрічно ширшими основами Для виконання технологічних операцій розсіювання, розпилювання чи розбризкування верхня конусоподібна тарілка 7 у вузлі гвинтового кріплення до вала 6 закріплена догори ширшою основою /фіг З/ і з неї демонтовані ріжучі ножі 8 і тримачі 9 До горизонтальної рами 1 /фіг 4/ прикріплений бункер 14 для сипучих чи рідких речовин з горловиною 15 Бункер 14 прикріплений з можливістю зміни координат розташування горловини 15 над верхньою конусоподібною тарілкою 7 спряженням пальця 16 бункера із втулкою 17 горизонтальної рами, при тому зміщення горловини 15 в діапазоні кута а /фіг 5/, що є можливим завдяки наявності скоса 18 стінки бункера і утворення цим скосом виїмки 19 /фіг 6/ зафіксоване гвинтом 20 На угнутій внутрішній поверхні верхньої конусоподібної тарілки 7 можуть бути виконані радіальні лопаті 21 /фіг II В процесі роботи при лінійному переміщенні косарки тягачем включають привід обертання валів 6 роторів /фіг 6/1 верхні конусоподібні тарілки 7 без лопатей або з ними відкидають розсівний матеріал, що висипається на них з горловини 15 бункера 7 /2 56223 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
