Система вентиляції одноповерхової будівлі

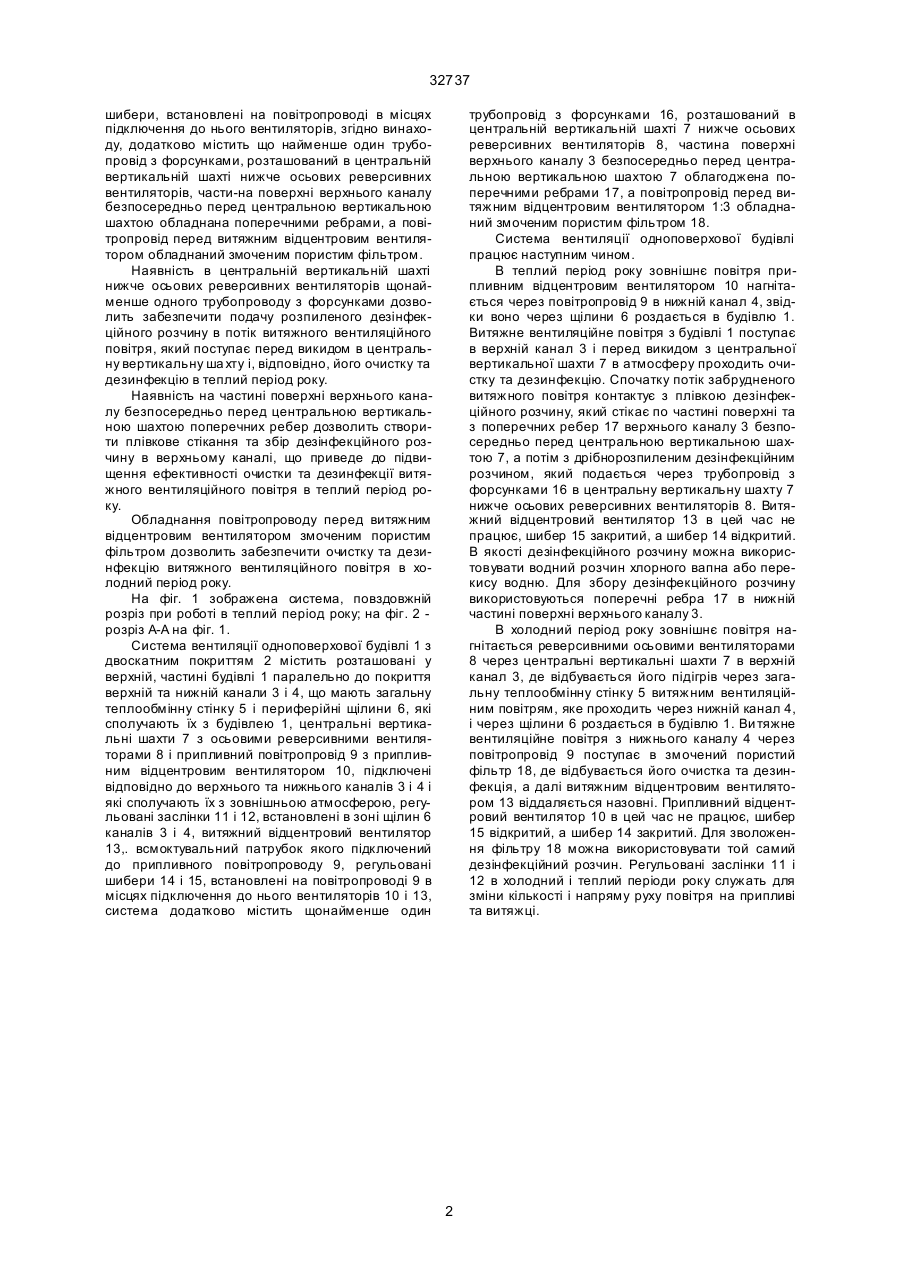

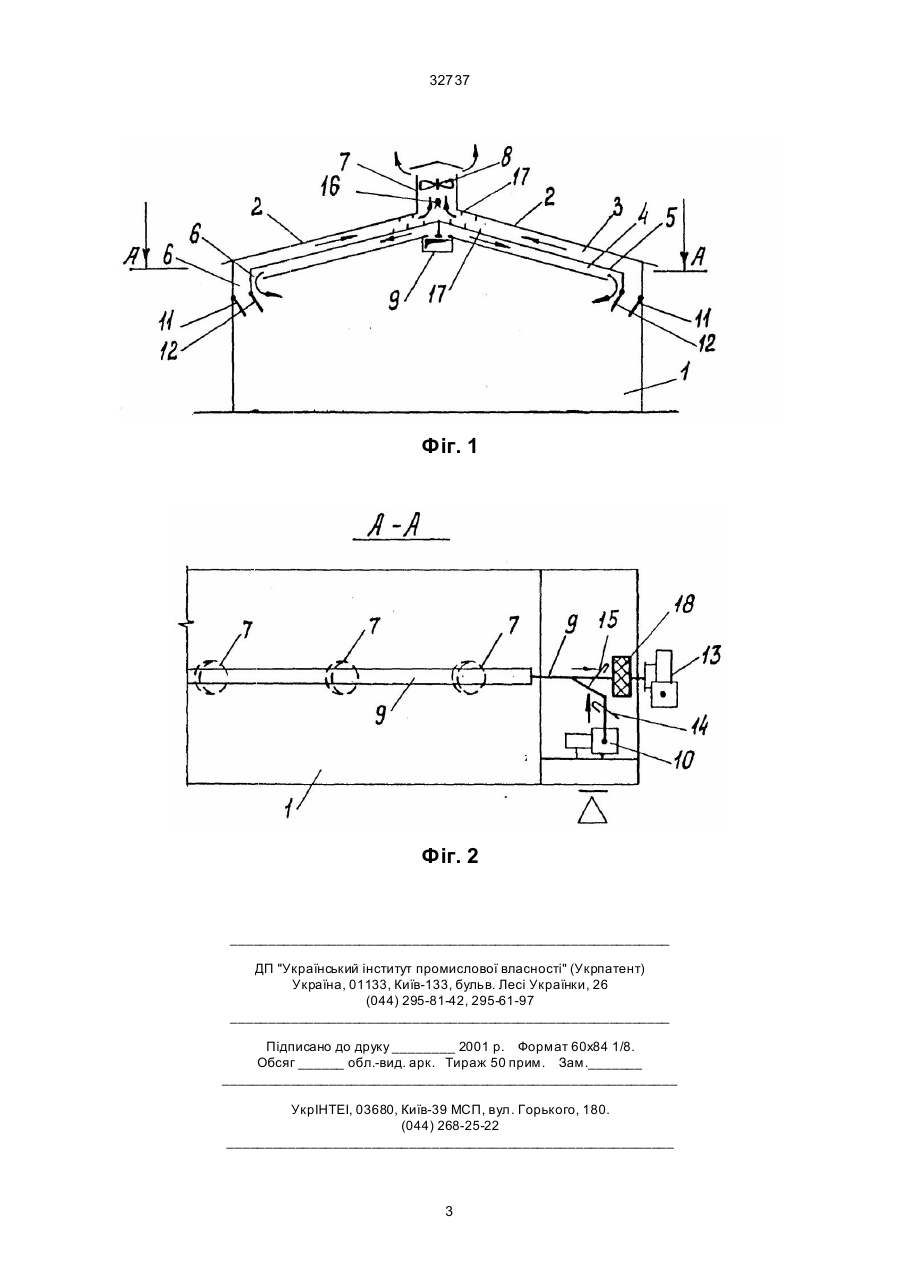

Система вентиляції одноповерхової будівлі з двоскатним покриттям, яка містить розташовані у верхній частині будівлі паралельно до покриття верхній та нижній канали, що мають загальну теплообмінну стінку і периферійні щілини, які сполучають їх з будівлею, центральні вертикальні шахти а осьовими реверсивними вентиляторами і припливний повітропровід з припливним відцентровим вентилятором, підключені відповідно до верхнього 32737 шибери, встановлені на повітропроводі в місцях підключення до нього вентиляторів, згідно винаходу, додатково містить що найменше один трубопровід з форсунками, розташований в центральній вертикальній шахті нижче осьових реверсивних вентиляторів, части-на поверхні верхнього каналу безпосередньо перед центральною вертикальною шахтою обладнана поперечними ребрами, а повітропровід перед витяжним відцентровим вентилятором обладнаний змоченим пористим фільтром. Наявність в центральній вертикальній шахті нижче осьових реверсивних вентиляторів щонайменше одного трубопроводу з форсунками дозволить забезпечити подачу розпиленого дезінфекційного розчину в потік витяжного вентиляційного повітря, який поступає перед викидом в центральну вертикальну ша хту і, відповідно, його очистку та дезинфекцію в теплий період року. Наявність на частині поверхні верхнього каналу безпосередньо перед центральною вертикальною шахтою поперечних ребер дозволить створити плівкове стікання та збір дезінфекційного розчину в верхньому каналі, що приведе до підвищення ефективності очистки та дезинфекції витяжного вентиляційного повітря в теплий період року. Обладнання повітропроводу перед витяжним відцентровим вентилятором змоченим пористим фільтром дозволить забезпечити очистку та дезинфекцію витяжного вентиляційного повітря в холодний період року. На фіг. 1 зображена система, повздовжній розріз при роботі в теплий період року; на фіг. 2 розріз А-А на фіг. 1. Система вентиляції одноповерхової будівлі 1 з двоскатним покриттям 2 містить розташовані у верхній, частині будівлі 1 паралельно до покриття верхній та нижній канали 3 і 4, що мають загальну теплообмінну стінку 5 і периферійні щілини 6, які сполучають їх з будівлею 1, центральні вертикальні шахти 7 з осьовими реверсивними вентиляторами 8 і припливний повітропровід 9 з припливним відцентровим вентилятором 10, підключені відповідно до верхнього та нижнього каналів 3 і 4 і які сполучають їх з зовнішньою атмосферою, регульовані заслінки 11 і 12, встановлені в зоні щілин 6 каналів 3 і 4, витяжний відцентровий вентилятор 13,. всмоктувальний патрубок якого підключений до припливного повітропроводу 9, регульовані шибери 14 і 15, встановлені на повітропроводі 9 в місцях підключення до нього вентиляторів 10 і 13, система додатково містить щонайменше один трубопровід з форсунками 16, розташований в центральній вертикальній шахті 7 нижче осьових реверсивних вентиляторів 8, частина поверхні верхнього каналу 3 безпосередньо перед центральною вертикальною шахтою 7 облагоджена поперечними ребрами 17, а повітропровід перед витяжним відцентровим вентилятором 1:3 обладнаний змоченим пористим фільтром 18. Система вентиляції одноповерхової будівлі працює наступним чином. В теплий період року зовнішнє повітря припливним відцентровим вентилятором 10 нагнітається через повітропровід 9 в нижній канал 4, звідки воно через щілини 6 роздається в будівлю 1. Витяжне вентиляційне повітря з будівлі 1 поступає в верхній канал 3 і перед викидом з центральної вертикальної шахти 7 в атмосферу проходить очистку та дезинфекцію. Спочатку потік забрудненого витяжного повітря контактує з плівкою дезінфекційного розчину, який стікає по частині поверхні та з поперечних ребер 17 верхнього каналу 3 безпосередньо перед центральною вертикальною шахтою 7, а потім з дрібнорозпиленим дезінфекційним розчином, який подається через трубопровід з форсунками 16 в центральну вертикальну шахту 7 нижче осьових реверсивних вентиляторів 8. Витяжний відцентровий вентилятор 13 в цей час не працює, шибер 15 закритий, а шибер 14 відкритий. В якості дезінфекційного розчину можна використовувати водний розчин хлорного вапна або перекису водню. Для збору дезінфекційного розчину використовуються поперечні ребра 17 в нижній частині поверхні верхнього каналу 3. В холодний період року зовнішнє повітря нагнітається реверсивними осьовими вентиляторами 8 через центральні вертикальні шахти 7 в верхній канал 3, де відбувається його підігрів через загальну теплообмінну стінку 5 витяжним вентиляційним повітрям, яке проходить через нижній канал 4, і через щілини 6 роздається в будівлю 1. Ви тяжне вентиляційне повітря з нижнього каналу 4 через повітропровід 9 поступає в змочений пористий фільтр 18, де відбувається його очистка та дезинфекція, а далі витяжним відцентровим вентилятором 13 віддаляється назовні. Припливний відцентровий вентилятор 10 в цей час не працює, шибер 15 відкритий, а шибер 14 закритий. Для зволоження фільтру 18 можна використовувати той самий дезінфекційний розчин. Регульовані заслінки 11 і 12 в холодний і теплий періоди року служать для зміни кількості і напряму руху повітря на припливі та витяжці. 2 32737 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
