Двополюсне джерело струму

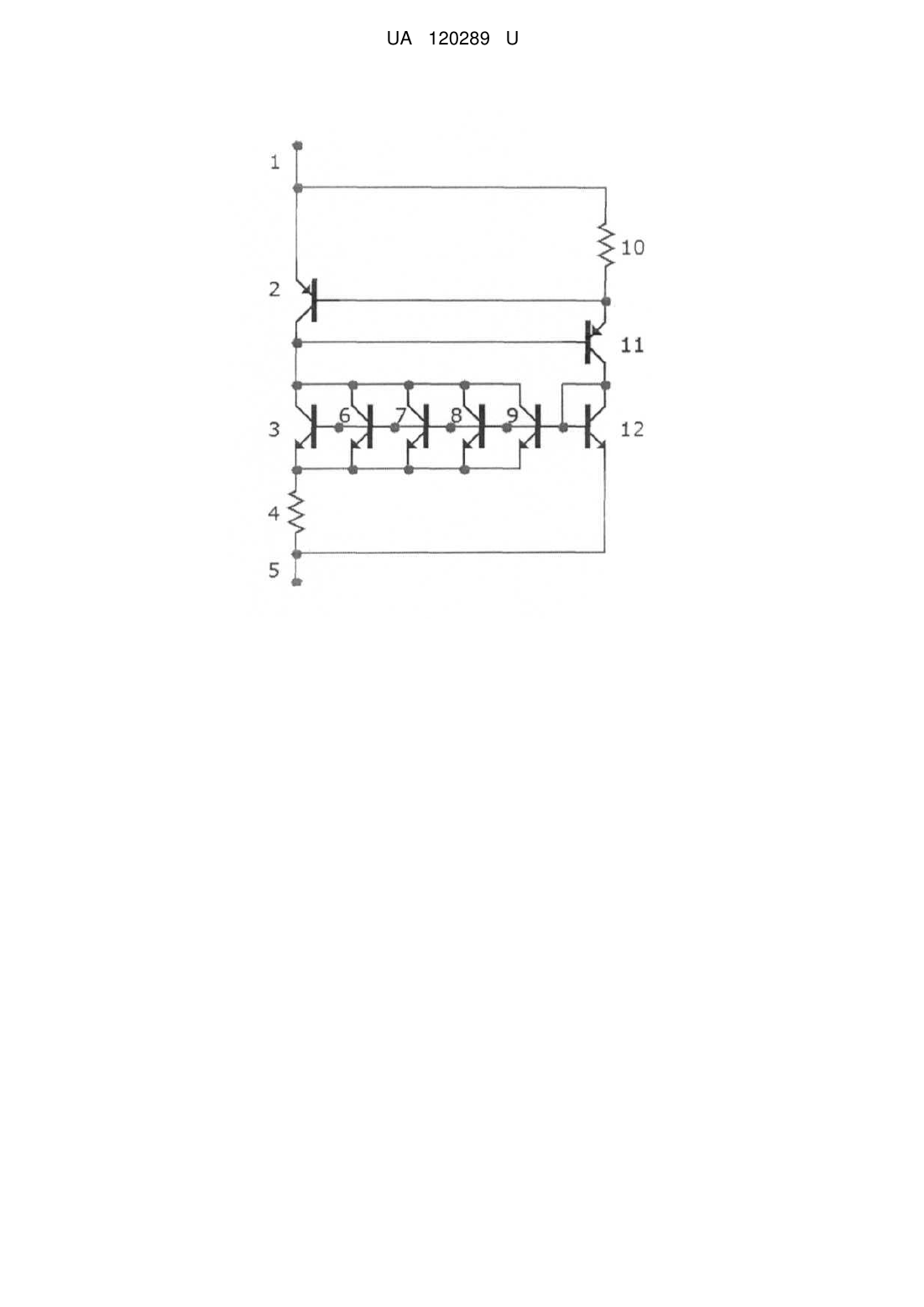

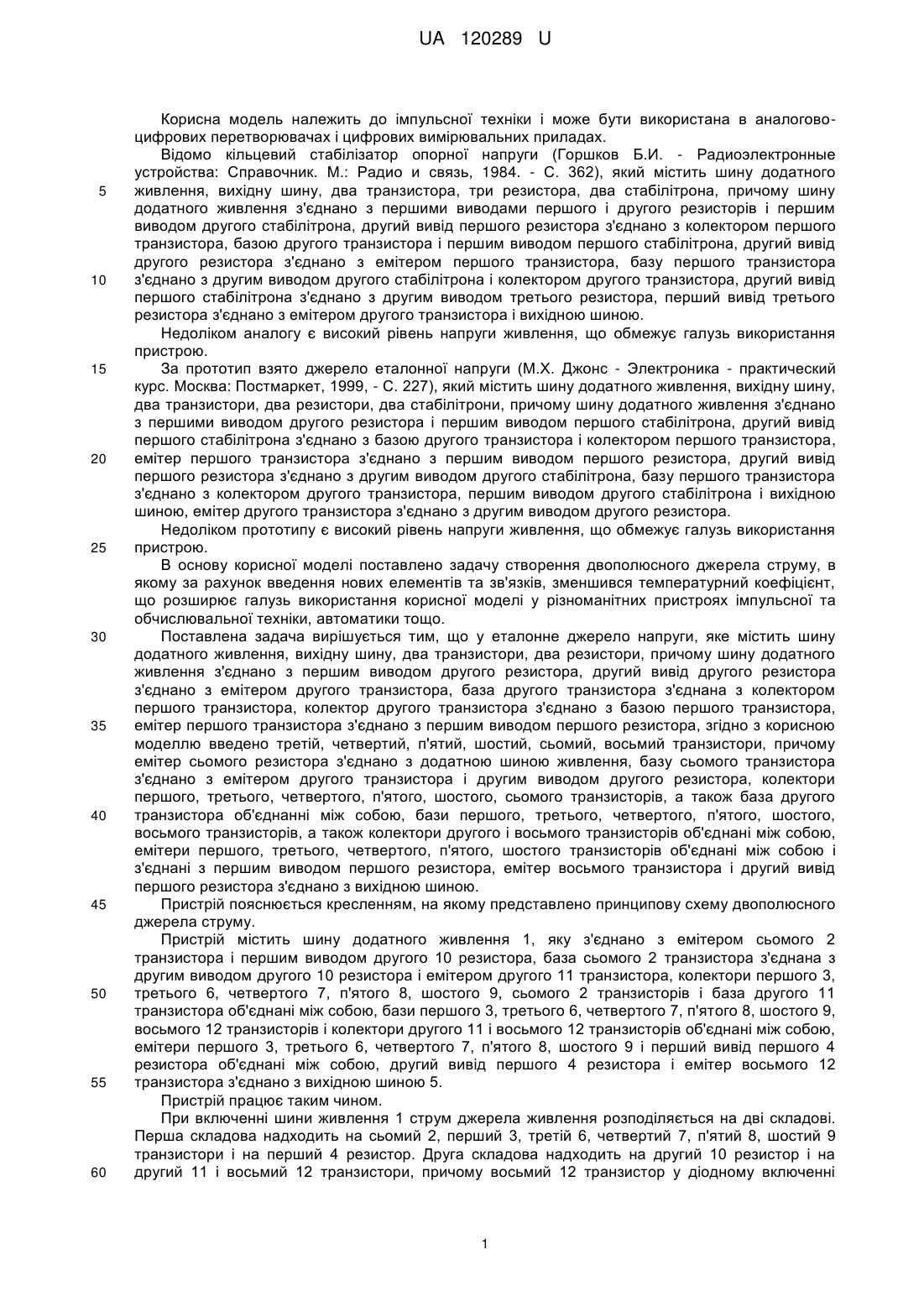

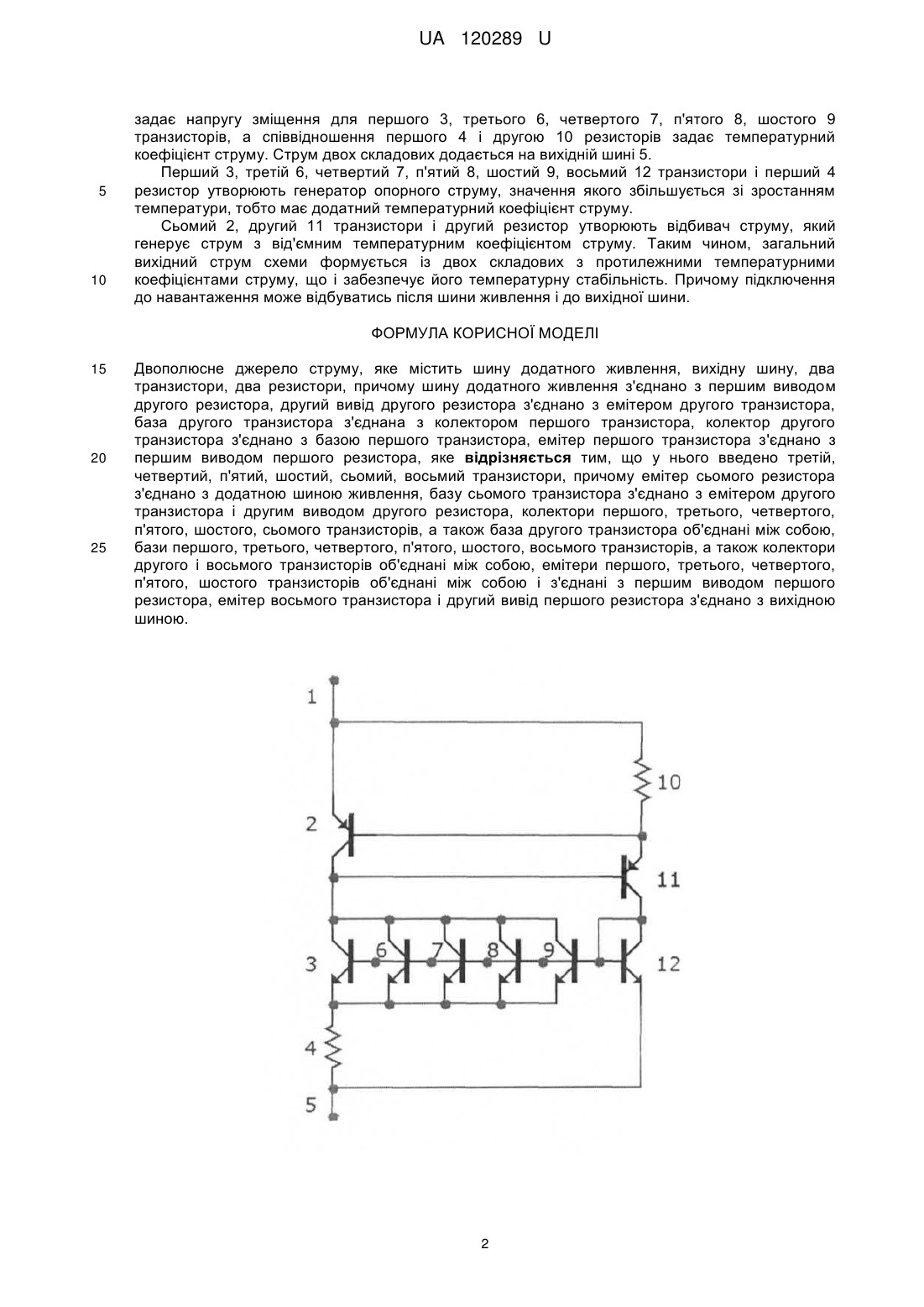

Реферат: Двополюсне джерело струму містить шину додатного живлення, вихідну шину, два транзистори, два резистори. При цьому шину додатного живлення з'єднано з першим виводом другого резистора, другий вивід другого резистора з'єднано з емітером другого транзистора, база другого транзистора з'єднана з колектором першого транзистора, колектор другого транзистора з'єднано з базою першого транзистора, емітер першого транзистора з'єднано з першим виводом першого резистора. Додатково введено третій, четвертий, п'ятий, шостий, сьомий, восьмий транзистори. При цьому емітер сьомого резистора з'єднано з додатною шиною живлення. Базу сьомого транзистора з'єднано з емітером другого транзистора і другим виводом другого резистора. Колектори першого, третього, четвертого, п'ятого, шостого, сьомого транзисторів, а також база другого транзистора об'єднані між собою. Бази першого, третього, четвертого, п'ятого, шостого, восьмого транзисторів, а також колектори другого і восьмого транзисторів об'єднані між собою. Емітери першого, третього, четвертого, п'ятого, шостого транзисторів об'єднані між собою і з'єднані з першим виводом першого резистора. Емітер восьмого транзистора і другий вивід першого резистора з'єднано з вихідною шиною. UA 120289 U (12) UA 120289 U UA 120289 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до імпульсної техніки і може бути використана в аналоговоцифрових перетворювачах і цифрових вимірювальних приладах. Відомо кільцевий стабілізатор опорної напруги (Горшков Б.И. - Радиоэлектронные устройства: Справочник. М.: Радио и связь, 1984. - С. 362), який містить шину додатного живлення, вихідну шину, два транзистора, три резистора, два стабілітрона, причому шину додатного живлення з'єднано з першими виводами першого і другого резисторів і першим виводом другого стабілітрона, другий вивід першого резистора з'єднано з колектором першого транзистора, базою другого транзистора і першим виводом першого стабілітрона, другий вивід другого резистора з'єднано з емітером першого транзистора, базу першого транзистора з'єднано з другим виводом другого стабілітрона і колектором другого транзистора, другий вивід першого стабілітрона з'єднано з другим виводом третього резистора, перший вивід третього резистора з'єднано з емітером другого транзистора і вихідною шиною. Недоліком аналогу є високий рівень напруги живлення, що обмежує галузь використання пристрою. За прототип взято джерело еталонної напруги (M.X. Джонс - Электроника - практический курс. Москва: Постмаркет, 1999, - С. 227), який містить шину додатного живлення, вихідну шину, два транзистори, два резистори, два стабілітрони, причому шину додатного живлення з'єднано з першими виводом другого резистора і першим виводом першого стабілітрона, другий вивід першого стабілітрона з'єднано з базою другого транзистора і колектором першого транзистора, емітер першого транзистора з'єднано з першим виводом першого резистора, другий вивід першого резистора з'єднано з другим виводом другого стабілітрона, базу першого транзистора з'єднано з колектором другого транзистора, першим виводом другого стабілітрона і вихідною шиною, емітер другого транзистора з'єднано з другим виводом другого резистора. Недоліком прототипу є високий рівень напруги живлення, що обмежує галузь використання пристрою. В основу корисної моделі поставлено задачу створення двополюсного джерела струму, в якому за рахунок введення нових елементів та зв'язків, зменшився температурний коефіцієнт, що розширює галузь використання корисної моделі у різноманітних пристроях імпульсної та обчислювальної техніки, автоматики тощо. Поставлена задача вирішується тим, що у еталонне джерело напруги, яке містить шину додатного живлення, вихідну шину, два транзистори, два резистори, причому шину додатного живлення з'єднано з першим виводом другого резистора, другий вивід другого резистора з'єднано з емітером другого транзистора, база другого транзистора з'єднана з колектором першого транзистора, колектор другого транзистора з'єднано з базою першого транзистора, емітер першого транзистора з'єднано з першим виводом першого резистора, згідно з корисною моделлю введено третій, четвертий, п'ятий, шостий, сьомий, восьмий транзистори, причому емітер сьомого резистора з'єднано з додатною шиною живлення, базу сьомого транзистора з'єднано з емітером другого транзистора і другим виводом другого резистора, колектори першого, третього, четвертого, п'ятого, шостого, сьомого транзисторів, а також база другого транзистора об'єднанні між собою, бази першого, третього, четвертого, п'ятого, шостого, восьмого транзисторів, а також колектори другого і восьмого транзисторів об'єднані між собою, емітери першого, третього, четвертого, п'ятого, шостого транзисторів об'єднані між собою і з'єднані з першим виводом першого резистора, емітер восьмого транзистора і другий вивід першого резистора з'єднано з вихідною шиною. Пристрій пояснюється кресленням, на якому представлено принципову схему двополюсного джерела струму. Пристрій містить шину додатного живлення 1, яку з'єднано з емітером сьомого 2 транзистора і першим виводом другого 10 резистора, база сьомого 2 транзистора з'єднана з другим виводом другого 10 резистора і емітером другого 11 транзистора, колектори першого 3, третього 6, четвертого 7, п'ятого 8, шостого 9, сьомого 2 транзисторів і база другого 11 транзистора об'єднані між собою, бази першого 3, третього 6, четвертого 7, п'ятого 8, шостого 9, восьмого 12 транзисторів і колектори другого 11 і восьмого 12 транзисторів об'єднані між собою, емітери першого 3, третього 6, четвертого 7, п'ятого 8, шостого 9 і перший вивід першого 4 резистора об'єднані між собою, другий вивід першого 4 резистора і емітер восьмого 12 транзистора з'єднано з вихідною шиною 5. Пристрій працює таким чином. При включенні шини живлення 1 струм джерела живлення розподіляється на дві складові. Перша складова надходить на сьомий 2, перший 3, третій 6, четвертий 7, п'ятий 8, шостий 9 транзистори і на перший 4 резистор. Друга складова надходить на другий 10 резистор і на другий 11 і восьмий 12 транзистори, причому восьмий 12 транзистор у діодному включенні 1 UA 120289 U 5 10 задає напругу зміщення для першого 3, третього 6, четвертого 7, п'ятого 8, шостого 9 транзисторів, а співвідношення першого 4 і другою 10 резисторів задає температурний коефіцієнт струму. Струм двох складових додається на вихідній шині 5. Перший 3, третій 6, четвертий 7, п'ятий 8, шостий 9, восьмий 12 транзистори і перший 4 резистор утворюють генератор опорного струму, значення якого збільшується зі зростанням температури, тобто має додатний температурний коефіцієнт струму. Сьомий 2, другий 11 транзистори і другий резистор утворюють відбивач струму, який генерує струм з від'ємним температурним коефіцієнтом струму. Таким чином, загальний вихідний струм схеми формується із двох складових з протилежними температурними коефіцієнтами струму, що і забезпечує його температурну стабільність. Причому підключення до навантаження може відбуватись після шини живлення і до вихідної шини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Двополюсне джерело струму, яке містить шину додатного живлення, вихідну шину, два транзистори, два резистори, причому шину додатного живлення з'єднано з першим виводом другого резистора, другий вивід другого резистора з'єднано з емітером другого транзистора, база другого транзистора з'єднана з колектором першого транзистора, колектор другого транзистора з'єднано з базою першого транзистора, емітер першого транзистора з'єднано з першим виводом першого резистора, яке відрізняється тим, що у нього введено третій, четвертий, п'ятий, шостий, сьомий, восьмий транзистори, причому емітер сьомого резистора з'єднано з додатною шиною живлення, базу сьомого транзистора з'єднано з емітером другого транзистора і другим виводом другого резистора, колектори першого, третього, четвертого, п'ятого, шостого, сьомого транзисторів, а також база другого транзистора об'єднані між собою, бази першого, третього, четвертого, п'ятого, шостого, восьмого транзисторів, а також колектори другого і восьмого транзисторів об'єднані між собою, емітери першого, третього, четвертого, п'ятого, шостого транзисторів об'єднані між собою і з'єднані з першим виводом першого резистора, емітер восьмого транзистора і другий вивід першого резистора з'єднано з вихідною шиною. 2 UA 120289 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
