Відбивач струму

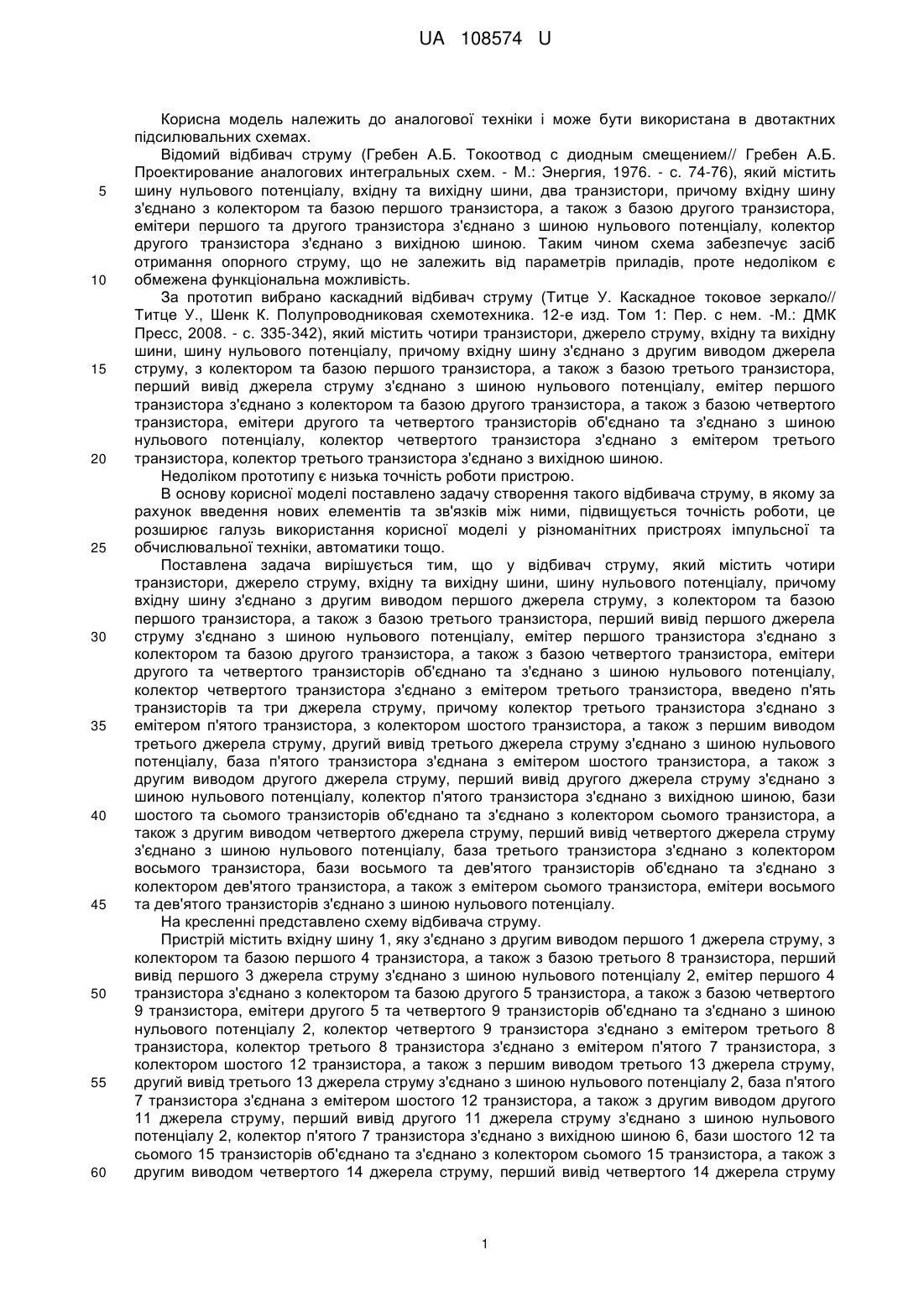

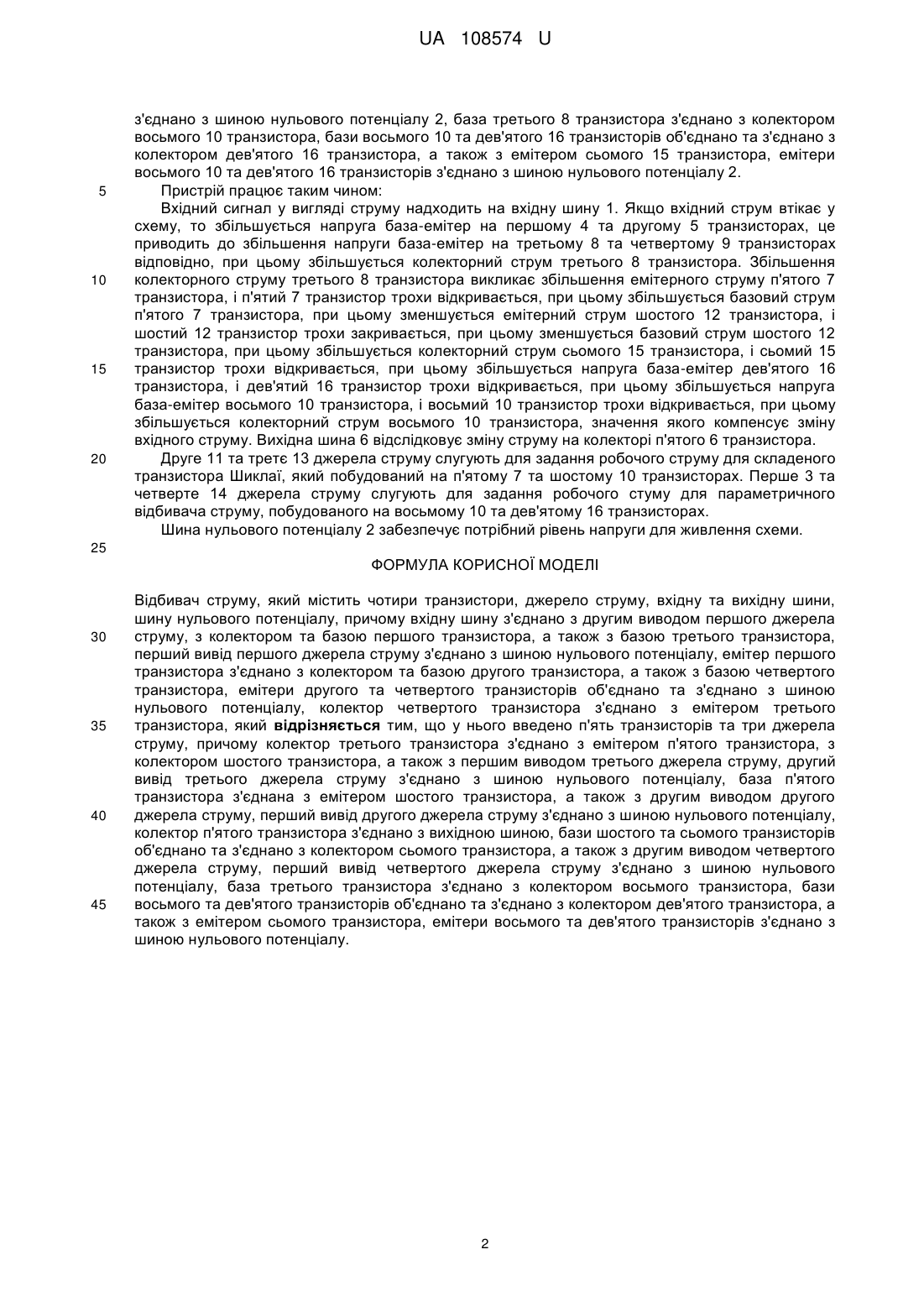

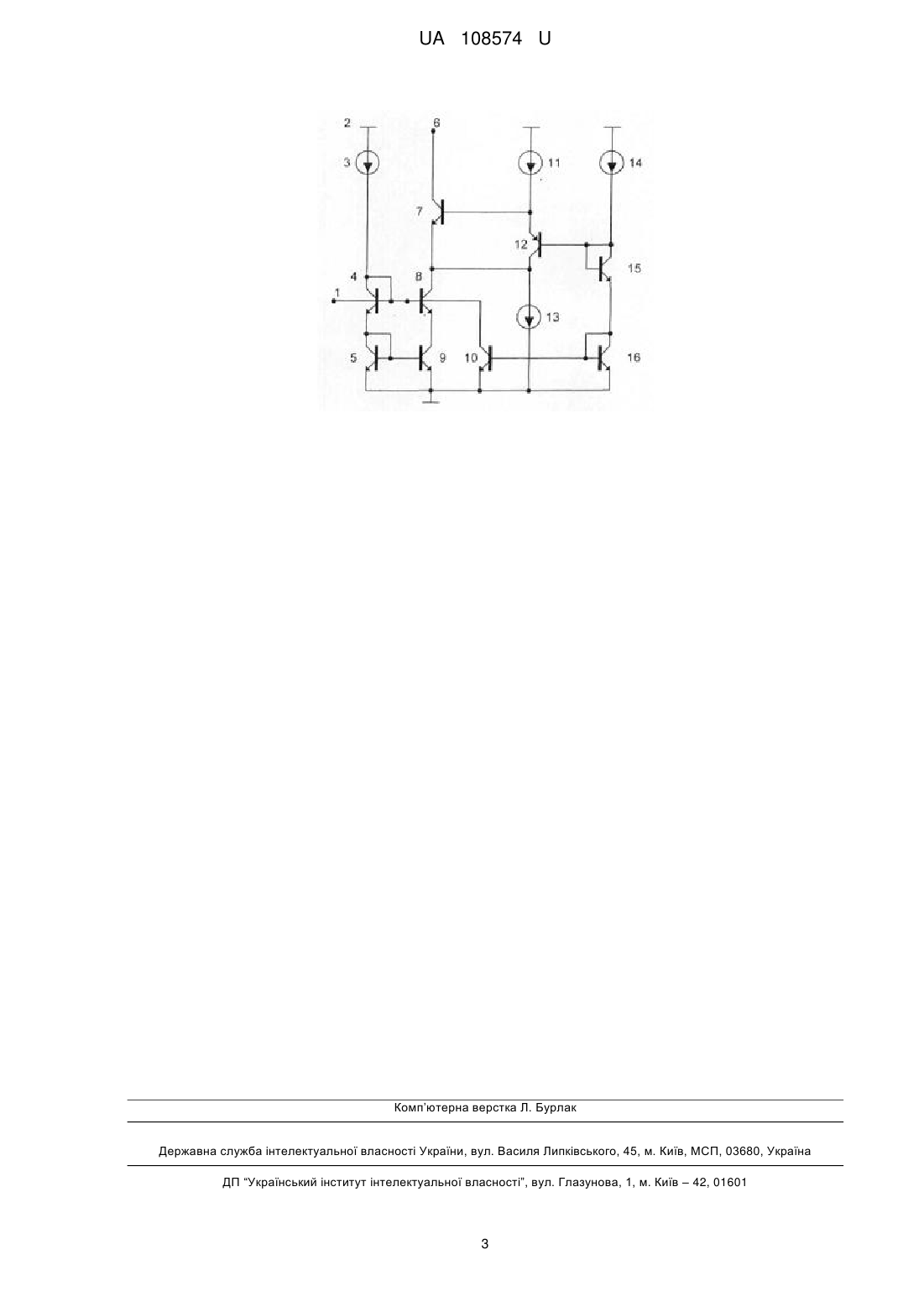

Реферат: Відбивач струму містить чотири транзистори, джерело струму, вхідну та вихідну шини, шину нульового потенціалу. Введено п'ять транзисторів та три джерела струму. UA 108574 U (54) ВІДБИВАЧ СТРУМУ UA 108574 U UA 108574 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до аналогової техніки і може бути використана в двотактних підсилювальних схемах. Відомий відбивач струму (Гребен А.Б. Токоотвод с диодным смещением// Гребен А.Б. Проектирование аналогових интегральных схем. - М.: Энергия, 1976. - с. 74-76), який містить шину нульового потенціалу, вхідну та вихідну шини, два транзистори, причому вхідну шину з'єднано з колектором та базою першого транзистора, а також з базою другого транзистора, емітери першого та другого транзистора з'єднано з шиною нульового потенціалу, колектор другого транзистора з'єднано з вихідною шиною. Таким чином схема забезпечує засіб отримання опорного струму, що не залежить від параметрів приладів, проте недоліком є обмежена функціональна можливість. За прототип вибрано каскадний відбивач струму (Титце У. Каскадное токовое зеркало// Титце У., Шенк К. Полупроводниковая схемотехника. 12-е изд. Том 1: Пер. с нем. -М.: ДМК Пресс, 2008. - с. 335-342), який містить чотири транзистори, джерело струму, вхідну та вихідну шини, шину нульового потенціалу, причому вхідну шину з'єднано з другим виводом джерела струму, з колектором та базою першого транзистора, а також з базою третього транзистора, перший вивід джерела струму з'єднано з шиною нульового потенціалу, емітер першого транзистора з'єднано з колектором та базою другого транзистора, а також з базою четвертого транзистора, емітери другого та четвертого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, колектор четвертого транзистора з'єднано з емітером третього транзистора, колектор третього транзистора з'єднано з вихідною шиною. Недоліком прототипу є низька точність роботи пристрою. В основу корисної моделі поставлено задачу створення такого відбивача струму, в якому за рахунок введення нових елементів та зв'язків між ними, підвищується точність роботи, це розширює галузь використання корисної моделі у різноманітних пристроях імпульсної та обчислювальної техніки, автоматики тощо. Поставлена задача вирішується тим, що у відбивач струму, який містить чотири транзистори, джерело струму, вхідну та вихідну шини, шину нульового потенціалу, причому вхідну шину з'єднано з другим виводом першого джерела струму, з колектором та базою першого транзистора, а також з базою третього транзистора, перший вивід першого джерела струму з'єднано з шиною нульового потенціалу, емітер першого транзистора з'єднано з колектором та базою другого транзистора, а також з базою четвертого транзистора, емітери другого та четвертого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, колектор четвертого транзистора з'єднано з емітером третього транзистора, введено п'ять транзисторів та три джерела струму, причому колектор третього транзистора з'єднано з емітером п'ятого транзистора, з колектором шостого транзистора, а також з першим виводом третього джерела струму, другий вивід третього джерела струму з'єднано з шиною нульового потенціалу, база п'ятого транзистора з'єднана з емітером шостого транзистора, а також з другим виводом другого джерела струму, перший вивід другого джерела струму з'єднано з шиною нульового потенціалу, колектор п'ятого транзистора з'єднано з вихідною шиною, бази шостого та сьомого транзисторів об'єднано та з'єднано з колектором сьомого транзистора, а також з другим виводом четвертого джерела струму, перший вивід четвертого джерела струму з'єднано з шиною нульового потенціалу, база третього транзистора з'єднано з колектором восьмого транзистора, бази восьмого та дев'ятого транзисторів об'єднано та з'єднано з колектором дев'ятого транзистора, а також з емітером сьомого транзистора, емітери восьмого та дев'ятого транзисторів з'єднано з шиною нульового потенціалу. На кресленні представлено схему відбивача струму. Пристрій містить вхідну шину 1, яку з'єднано з другим виводом першого 1 джерела струму, з колектором та базою першого 4 транзистора, а також з базою третього 8 транзистора, перший вивід першого 3 джерела струму з'єднано з шиною нульового потенціалу 2, емітер першого 4 транзистора з'єднано з колектором та базою другого 5 транзистора, а також з базою четвертого 9 транзистора, емітери другого 5 та четвертого 9 транзисторів об'єднано та з'єднано з шиною нульового потенціалу 2, колектор четвертого 9 транзистора з'єднано з емітером третього 8 транзистора, колектор третього 8 транзистора з'єднано з емітером п'ятого 7 транзистора, з колектором шостого 12 транзистора, а також з першим виводом третього 13 джерела струму, другий вивід третього 13 джерела струму з'єднано з шиною нульового потенціалу 2, база п'ятого 7 транзистора з'єднана з емітером шостого 12 транзистора, а також з другим виводом другого 11 джерела струму, перший вивід другого 11 джерела струму з'єднано з шиною нульового потенціалу 2, колектор п'ятого 7 транзистора з'єднано з вихідною шиною 6, бази шостого 12 та сьомого 15 транзисторів об'єднано та з'єднано з колектором сьомого 15 транзистора, а також з другим виводом четвертого 14 джерела струму, перший вивід четвертого 14 джерела струму 1 UA 108574 U 5 10 15 20 з'єднано з шиною нульового потенціалу 2, база третього 8 транзистора з'єднано з колектором восьмого 10 транзистора, бази восьмого 10 та дев'ятого 16 транзисторів об'єднано та з'єднано з колектором дев'ятого 16 транзистора, а також з емітером сьомого 15 транзистора, емітери восьмого 10 та дев'ятого 16 транзисторів з'єднано з шиною нульового потенціалу 2. Пристрій працює таким чином: Вхідний сигнал у вигляді струму надходить на вхідну шину 1. Якщо вхідний струм втікає у схему, то збільшується напруга база-емітер на першому 4 та другому 5 транзисторах, це приводить до збільшення напруги база-емітер на третьому 8 та четвертому 9 транзисторах відповідно, при цьому збільшується колекторний струм третього 8 транзистора. Збільшення колекторного струму третього 8 транзистора викликає збільшення емітерного струму п'ятого 7 транзистора, і п'ятий 7 транзистор трохи відкривається, при цьому збільшується базовий струм п'ятого 7 транзистора, при цьому зменшується емітерний струм шостого 12 транзистора, і шостий 12 транзистор трохи закривається, при цьому зменшується базовий струм шостого 12 транзистора, при цьому збільшується колекторний струм сьомого 15 транзистора, і сьомий 15 транзистор трохи відкривається, при цьому збільшується напруга база-емітер дев'ятого 16 транзистора, і дев'ятий 16 транзистор трохи відкривається, при цьому збільшується напруга база-емітер восьмого 10 транзистора, і восьмий 10 транзистор трохи відкривається, при цьому збільшується колекторний струм восьмого 10 транзистора, значення якого компенсує зміну вхідного струму. Вихідна шина 6 відслідковує зміну струму на колекторі п'ятого 6 транзистора. Друге 11 та третє 13 джерела струму слугують для задання робочого струму для складеного транзистора Шиклаї, який побудований на п'ятому 7 та шостому 10 транзисторах. Перше 3 та четверте 14 джерела струму слугують для задання робочого стуму для параметричного відбивача струму, побудованого на восьмому 10 та дев'ятому 16 транзисторах. Шина нульового потенціалу 2 забезпечує потрібний рівень напруги для живлення схеми. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 Відбивач струму, який містить чотири транзистори, джерело струму, вхідну та вихідну шини, шину нульового потенціалу, причому вхідну шину з'єднано з другим виводом першого джерела струму, з колектором та базою першого транзистора, а також з базою третього транзистора, перший вивід першого джерела струму з'єднано з шиною нульового потенціалу, емітер першого транзистора з'єднано з колектором та базою другого транзистора, а також з базою четвертого транзистора, емітери другого та четвертого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, колектор четвертого транзистора з'єднано з емітером третього транзистора, який відрізняється тим, що у нього введено п'ять транзисторів та три джерела струму, причому колектор третього транзистора з'єднано з емітером п'ятого транзистора, з колектором шостого транзистора, а також з першим виводом третього джерела струму, другий вивід третього джерела струму з'єднано з шиною нульового потенціалу, база п'ятого транзистора з'єднана з емітером шостого транзистора, а також з другим виводом другого джерела струму, перший вивід другого джерела струму з'єднано з шиною нульового потенціалу, колектор п'ятого транзистора з'єднано з вихідною шиною, бази шостого та сьомого транзисторів об'єднано та з'єднано з колектором сьомого транзистора, а також з другим виводом четвертого джерела струму, перший вивід четвертого джерела струму з'єднано з шиною нульового потенціалу, база третього транзистора з'єднано з колектором восьмого транзистора, бази восьмого та дев'ятого транзисторів об'єднано та з'єднано з колектором дев'ятого транзистора, а також з емітером сьомого транзистора, емітери восьмого та дев'ятого транзисторів з'єднано з шиною нульового потенціалу. 2 UA 108574 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
