Навісна жатка “maans-contour f”

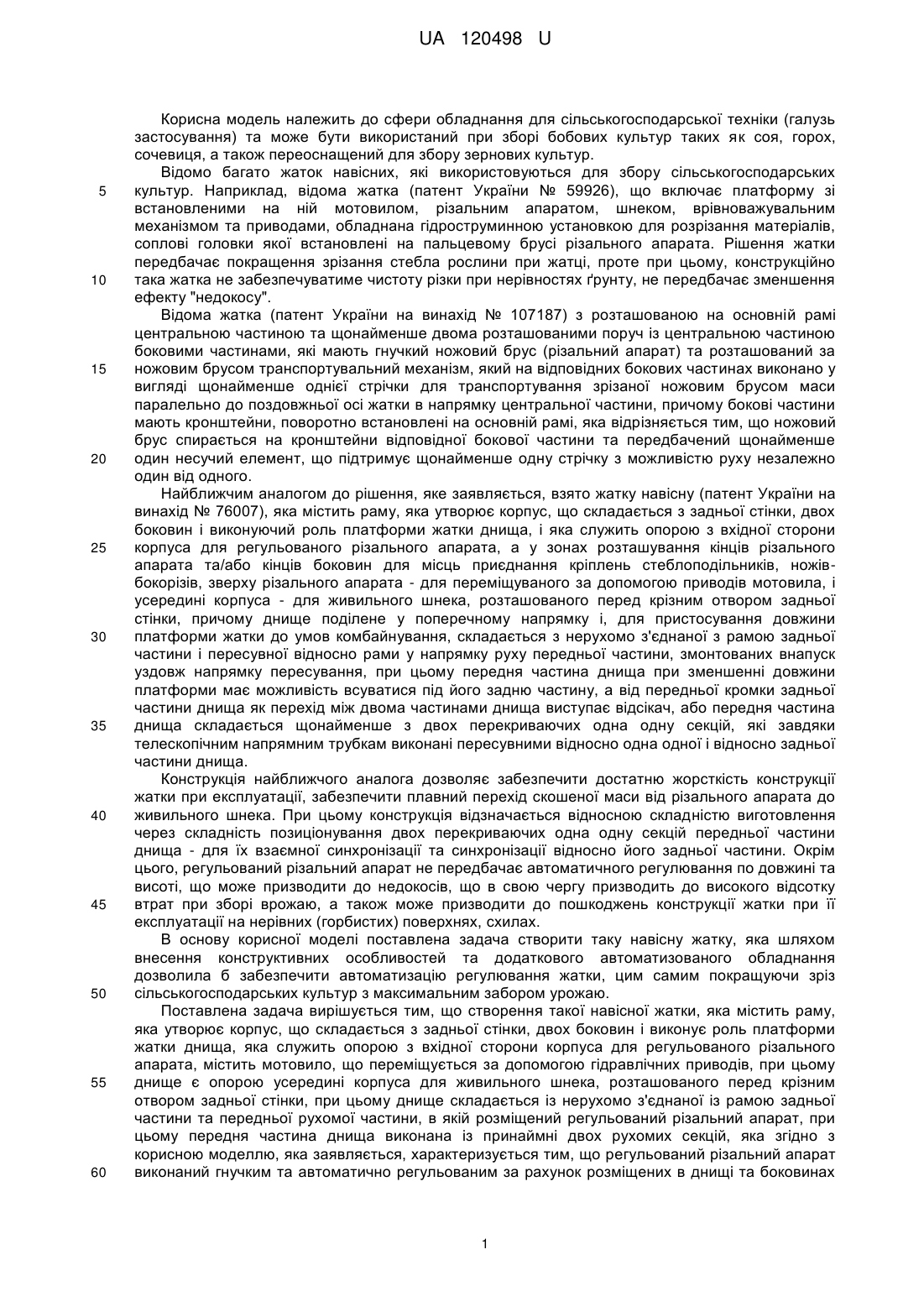

Реферат: Навісна жатка містить раму, яка утворює корпус, що містить задню стінку, дві боковини і виконуюче роль платформи жатки днище, яке служить опорою з вхідної сторони корпуса для регульованого різального апарата, містить мотовило, що переміщують за допомогою гідравлічних приводів. Днище є опорою усередині корпуса для живильного шнека, розташованого перед крізним отвором задньої стінки, днище містить нерухомо з'єднану із рамою задню частину та передню рухому частину, в якій розміщений регульований різальний апарат. Передня частина днища виконана із принаймні двох рухомих секцій. Регульований різальний апарат виконаний гнучким та автоматично регульованим за рахунок розміщених в днищі та боковинах жатки множини датчиків, які утворюють систему автоматичного управління. UA 120498 U (12) UA 120498 U UA 120498 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сфери обладнання для сільськогосподарської техніки (галузь застосування) та може бути використаний при зборі бобових культур таких як соя, горох, сочевиця, а також переоснащений для збору зернових культур. Відомо багато жаток навісних, які використовуються для збору сільськогосподарських культур. Наприклад, відома жатка (патент України № 59926), що включає платформу зі встановленими на ній мотовилом, різальним апаратом, шнеком, врівноважувальним механізмом та приводами, обладнана гідроструминною установкою для розрізання матеріалів, соплові головки якої встановлені на пальцевому брусі різального апарата. Рішення жатки передбачає покращення зрізання стебла рослини при жатці, проте при цьому, конструкційно така жатка не забезпечуватиме чистоту різки при нерівностях ґрунту, не передбачає зменшення ефекту "недокосу". Відома жатка (патент України на винахід № 107187) з розташованою на основній рамі центральною частиною та щонайменше двома розташованими поруч із центральною частиною боковими частинами, які мають гнучкий ножовий брус (різальний апарат) та розташований за ножовим брусом транспортувальний механізм, який на відповідних бокових частинах виконано у вигляді щонайменше однієї стрічки для транспортування зрізаної ножовим брусом маси паралельно до поздовжньої осі жатки в напрямку центральної частини, причому бокові частини мають кронштейни, поворотно встановлені на основній рамі, яка відрізняється тим, що ножовий брус спирається на кронштейни відповідної бокової частини та передбачений щонайменше один несучий елемент, що підтримує щонайменше одну стрічку з можливістю руху незалежно один від одного. Найближчим аналогом до рішення, яке заявляється, взято жатку навісну (патент України на винахід № 76007), яка містить раму, яка утворює корпус, що складається з задньої стінки, двох боковин і виконуючий роль платформи жатки днища, і яка служить опорою з вхідної сторони корпуса для регульованого різального апарата, а у зонах розташування кінців різального апарата та/або кінців боковин для місць приєднання кріплень стеблоподільників, ножівбокорізів, зверху різального апарата - для переміщуваного за допомогою приводів мотовила, і усередині корпуса - для живильного шнека, розташованого перед крізним отвором задньої стінки, причому днище поділене у поперечному напрямку і, для пристосування довжини платформи жатки до умов комбайнування, складається з нерухомо з'єднаної з рамою задньої частини і пересувної відносно рами у напрямку руху передньої частини, змонтованих внапуск уздовж напрямку пересування, при цьому передня частина днища при зменшенні довжини платформи має можливість всуватися під його задню частину, а від передньої кромки задньої частини днища як перехід між двома частинами днища виступає відсікач, або передня частина днища складається щонайменше з двох перекриваючих одна одну секцій, які завдяки телескопічним напрямним трубкам виконані пересувними відносно одна одної і відносно задньої частини днища. Конструкція найближчого аналога дозволяє забезпечити достатню жорсткість конструкції жатки при експлуатації, забезпечити плавний перехід скошеної маси від різального апарата до живильного шнека. При цьому конструкція відзначається відносною складністю виготовлення через складність позиціонування двох перекриваючих одна одну секцій передньої частини днища - для їх взаємної синхронізації та синхронізації відносно його задньої частини. Окрім цього, регульований різальний апарат не передбачає автоматичного регулювання по довжині та висоті, що може призводити до недокосів, що в свою чергу призводить до високого відсотку втрат при зборі врожаю, а також може призводити до пошкоджень конструкції жатки при її експлуатації на нерівних (горбистих) поверхнях, схилах. В основу корисної моделі поставлена задача створити таку навісну жатку, яка шляхом внесення конструктивних особливостей та додаткового автоматизованого обладнання дозволила б забезпечити автоматизацію регулювання жатки, цим самим покращуючи зріз сільськогосподарських культур з максимальним забором урожаю. Поставлена задача вирішується тим, що створення такої навісної жатки, яка містить раму, яка утворює корпус, що складається з задньої стінки, двох боковин і виконує роль платформи жатки днища, яка служить опорою з вхідної сторони корпуса для регульованого різального апарата, містить мотовило, що переміщується за допомогою гідравлічних приводів, при цьому днище є опорою усередині корпуса для живильного шнека, розташованого перед крізним отвором задньої стінки, при цьому днище складається із нерухомо з'єднаної із рамою задньої частини та передньої рухомої частини, в якій розміщений регульований різальний апарат, при цьому передня частина днища виконана із принаймні двох рухомих секцій, яка згідно з корисною моделлю, яка заявляється, характеризується тим, що регульований різальний апарат виконаний гнучким та автоматично регульованим за рахунок розміщених в днищі та боковинах 1 UA 120498 U 5 10 15 20 25 30 35 40 45 50 жатки множини датчиків, які утворюють систему автоматичного управління. Днище жатки прикріплене до рами жатки кронштейнами. Рама жатки виконана жорсткою та підсиленою, являє собою сукупність зварених повздовжніх балок із листового металу. Різальний апарат включає різальний гнучкий брус, виготовлений із ресорної сталі. Різальний гнучкий брус містить роздільні пальці. Суть корисної моделі пояснює креслення. На кресленні (Загальний вигляд жатки): 1) рама, що утворює корпус; 2) мотовило; 3) живильний шнек; 4) різальний апарат; 5) кронштейни (із трубою). 6) башмаки. Рама жатки 1 виконана жорсткою та підсиленою, являє собою сукупність зварених між собою балок із гнутого листового металу (в загальному на кресленні), утворює основу для корпусу жатки. Мотовило 2 виконано збільшеним в порівнянні із аналогами для збору зернових. Привід мотовила 2 виконаний гідравлічним, також гідравліка управляє його розташуванням. Частота обертання мотовила жатки регулюються з кабіни комбайна, вона зазвичай складає 1065 об./хв. Використання пластикових пальців-пружин на граблинах мотовила дозволяє не допустити пошкодження різальних елементів коси, кут розташування яких, регулюється поворотом граблин. Живильний шнек 3 обладнаний пальцями регульованого відкриття по всій ширині (на кресленні не приведено), що прибираються залежно від положення шнека. Особливістю конструкції є різальний апарат 4, який розташований на днищі, містить різальний гнучкий брус, який з'єднаний через кронштейни 5 із рухомою трубою, які є основними елементами днища жатки 6. На днищі жатки 6 розташовані автоматичні датчики 7, що є частиною системи автоматичного регулювання різального апарата по довжині та висоті. Датчики (розміщені в так званих "лижах днища") контролюють тиск в гідросистемі і негайно реагують на зміни. Порівняння фактичного стану із заданими значеннями дозволяє адаптувати жатку до рельєфу, що забезпечує суттєве полегшення праці, особливо при використанні жаток з великою шириною захвату, а також вночі, на схилах і на кам'янистому ґрунті. Таким чином збільшується продуктивність і економічність роботи комбайна. При проходженні жатки, наприклад, через горбок, в місці такого проходження створюється тиск на зону гнучкого бруса (різальний апарат), який огинає горбок, а в разі, якщо висота горба завелика, спрацьовує відповідний датчик тиску та надсилає сигнал до центру обробки даних відповідно автоматично піднімаючи (опускаючи) різальний апарат жатки через гідравлічний привід. При цьому, оскільки підіймається лише та секція різального апарата, на якій розміщено відповідний датчик, досягається покращення зрізу сільськогосподарських культур з максимальним забором урожаю (зменшення явища недокосу). Згадані конструкційні особливості дозволяють досягнути автоматизації регулювання жатки, цим самим покращуючи зріз сільськогосподарських культур з максимальним забором урожаю. Жатка випускається із комерційною назвою MAANS CONTOUR F. Особливостями жатки є конструкція гнучкого ріжучого бруса (різальний апарат), яка дає можливість налаштування кута різання. Конструкція гнучкого різального бруса визначає його різальні властивості, здатність до самоочистки, максимальний прогин, який має бути не меншим 100 мм, та мінімальну висоту різання. Використання на жатці роздільних пальців на гнучкому різальному брусі додатково дозволяє покращити мінімальну висоту зрізу в 3-6 см, відмінних показників по самоочистці різального апарата і, відповідно, подовженого терміну служби його сегментів. Можливість налаштування кута різання є доволі важливим аспектом, оскільки дає змогу оптимально налаштувати жатку до умов збирання та досягти мінімальної висоти зрізу з максимальним забором урожаю, конструктивно дана функція може бути реалізована безпосередньо на даній жатці. Жатка MAANS CONTOUR F може збирати урожай зі швидкістю до 10 км/год. Швидкість обертання мотовила перевищує на 10-20 % швидкість комбайна, що є дуже важливим фактором. Експлуатаційні показники жатки, яка заявляється, приведені нижче: 55 2 UA 120498 U Параметр Ширина захвату, м Робоча швидкість, км/год. Транспортна швидкість, км/год. Висота зрізу, мм Прогин пальцевого бруса, мм Кіл-ть подвійних ходів ножа, пд.х/хв. Вага, кг Тип приводу Швидкість обертання мотовила, об./хв. 5 10 15 20 Величина 7,5 до 10 25 30…60 не менше 100 600 2570 Механіко-гідравлічний 10…65 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Навісна жатка, що містить раму, яка утворює корпус, що містить задню стінку, дві боковини і виконуюче роль платформи жатки днище, яке служить опорою з вхідної сторони корпуса для регульованого різального апарата, містить мотовило, що переміщують за допомогою гідравлічних приводів, при цьому днище є опорою усередині корпуса для живильного шнека, розташованого перед крізним отвором задньої стінки, при цьому днище містить нерухомо з'єднану із рамою задню частину та передню рухому частину, в якій розміщений регульований різальний апарат, при цьому передня частина днища виконана із принаймні двох рухомих секцій, яка відрізняється тим, що регульований різальний апарат виконаний гнучким та автоматично регульованим за рахунок розміщених в днищі та боковинах жатки множини датчиків, які утворюють систему автоматичного управління. 2. Навісна жатка за п. 1, яка відрізняється тим, що днище жатки прикріплюють до рами жатки кронштейнами. 3. Навісна жатка за п. 1, яка відрізняється тим, що рама жатки є жорсткою та підсиленою, являє собою сукупність зварених повздовжніх балок із листового металу. 4. Навісна жатка за п. 1, яка відрізняється тим, що різальний апарат включає різальний гнучкий брус, виготовлений із ресорної сталі. 5. Навісна жатка за п. 1, яка відрізняється тим, що різальний гнучкий брус містить роздільні пальці. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
