Культиватор до мотоблока для міжрядкового обробітку ґрунту

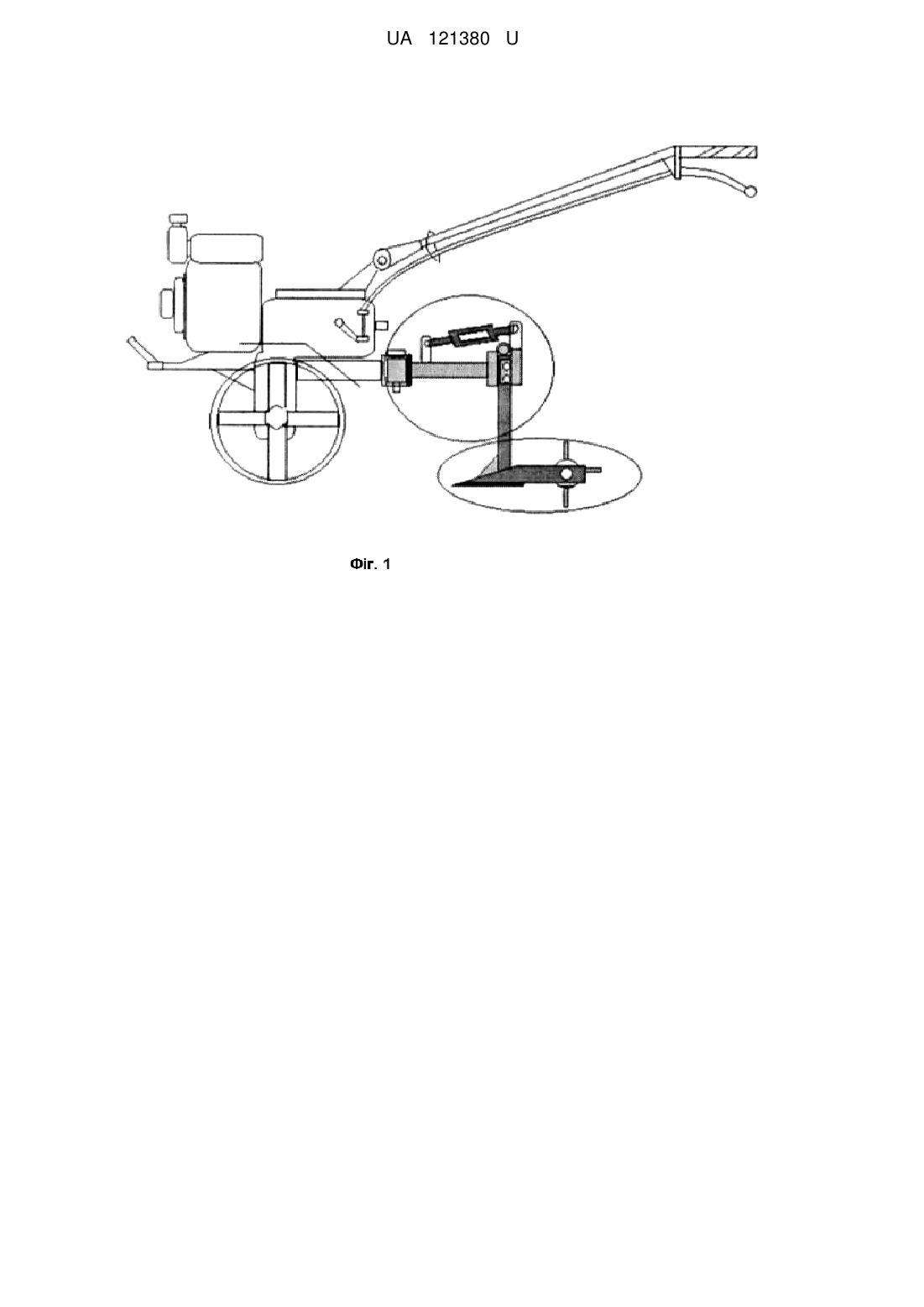

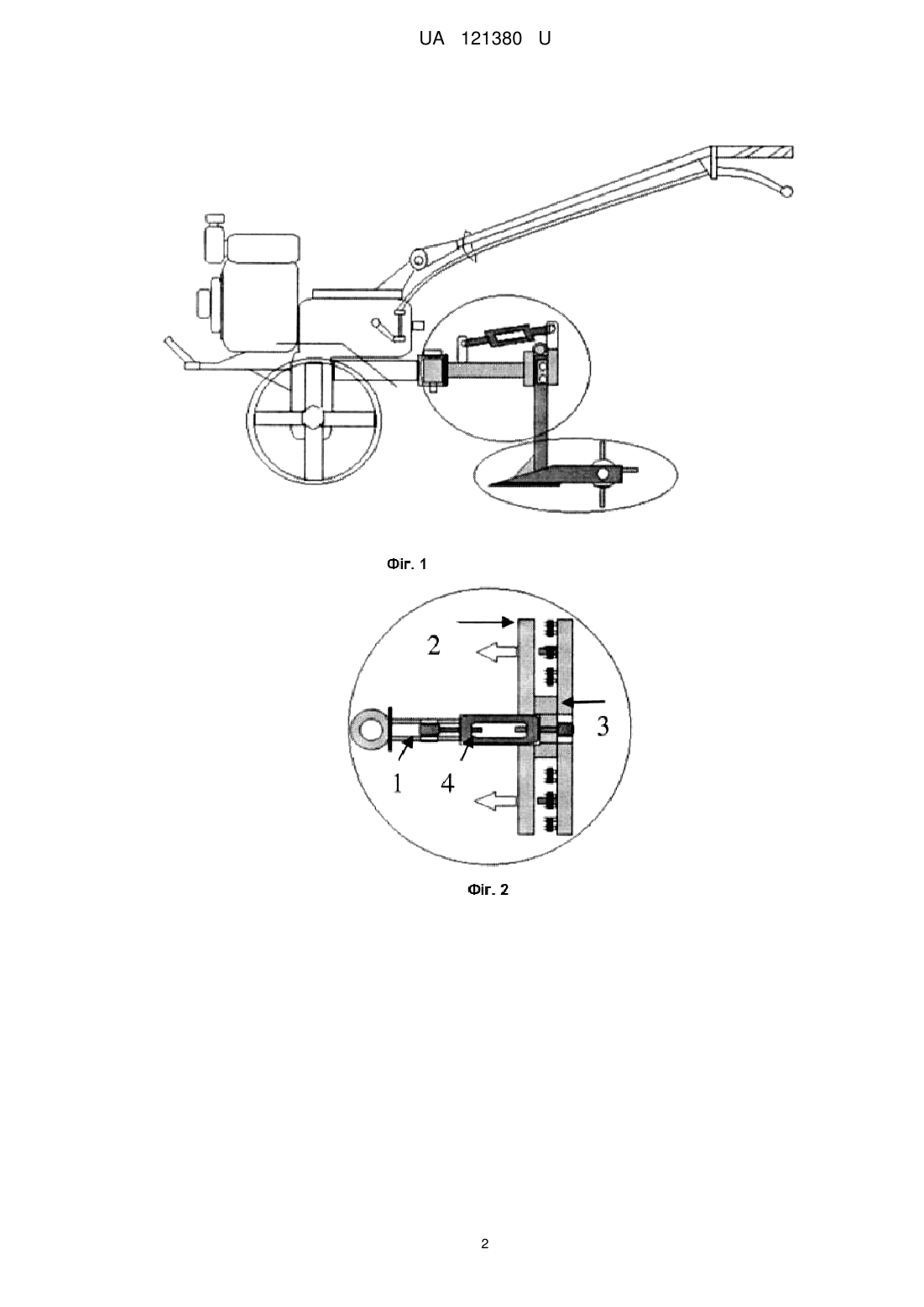

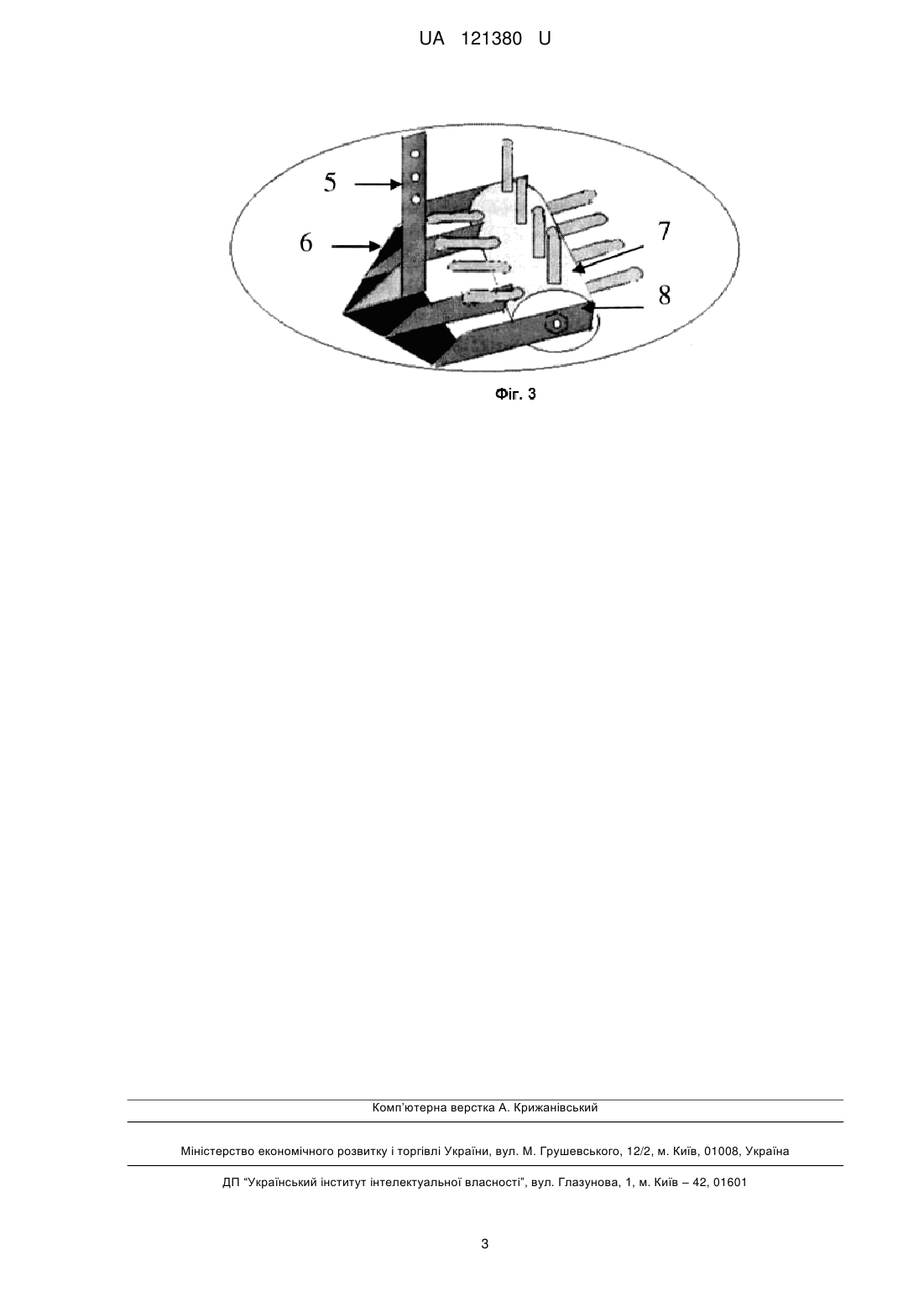

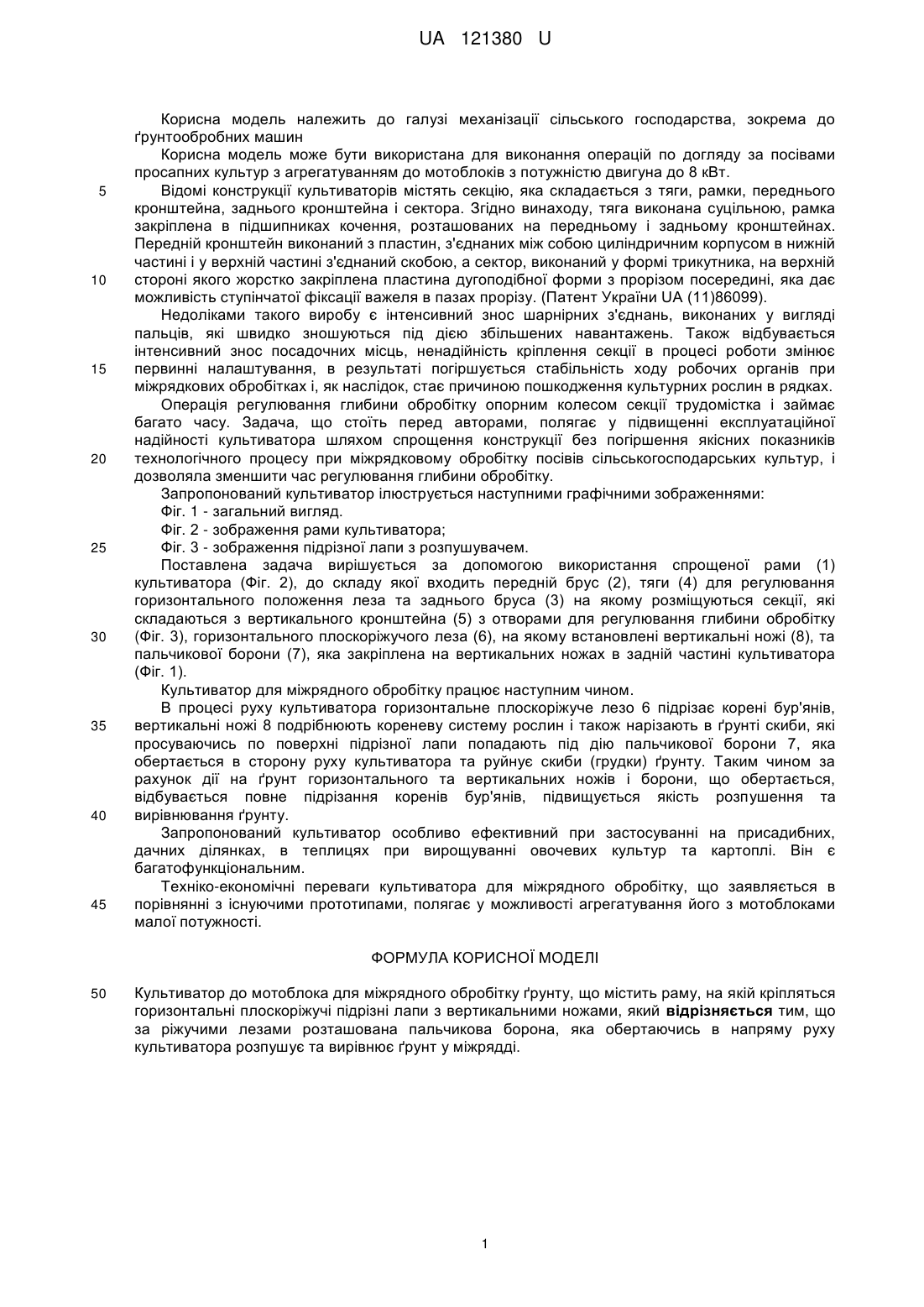

Реферат: Культиватор до мотоблока для міжрядного обробітку ґрунту містить раму, на якій кріпляться горизонтальні плоскоріжучі підрізні лапи з вертикальними ножами. За ріжучими лезами розташована пальчикова борона, яка обертаючись в напряму руху культиватора розпушує та вирівнює ґрунт у міжрядді. UA 121380 U (12) UA 121380 U UA 121380 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі механізації сільського господарства, зокрема до ґрунтообробних машин Корисна модель може бути використана для виконання операцій по догляду за посівами просапних культур з агрегатуванням до мотоблоків з потужністю двигуна до 8 кВт. Відомі конструкції культиваторів містять секцію, яка складається з тяги, рамки, переднього кронштейна, заднього кронштейна і сектора. Згідно винаходу, тяга виконана суцільною, рамка закріплена в підшипниках кочення, розташованих на передньому і задньому кронштейнах. Передній кронштейн виконаний з пластин, з'єднаних між собою циліндричним корпусом в нижній частині і у верхній частині з'єднаний скобою, а сектор, виконаний у формі трикутника, на верхній стороні якого жорстко закріплена пластина дугоподібної форми з прорізом посередині, яка дає можливість ступінчатої фіксації важеля в пазах прорізу. (Патент України UA (11)86099). Недоліками такого виробу є інтенсивний знос шарнірних з'єднань, виконаних у вигляді пальців, які швидко зношуються під дією збільшених навантажень. Також відбувається інтенсивний знос посадочних місць, ненадійність кріплення секції в процесі роботи змінює первинні налаштування, в результаті погіршується стабільність ходу робочих органів при міжрядкових обробітках і, як наслідок, стає причиною пошкодження культурних рослин в рядках. Операція регулювання глибини обробітку опорним колесом секції трудомістка і займає багато часу. Задача, що стоїть перед авторами, полягає у підвищенні експлуатаційної надійності культиватора шляхом спрощення конструкції без погіршення якісних показників технологічного процесу при міжрядковому обробітку посівів сільськогосподарських культур, і дозволяла зменшити час регулювання глибини обробітку. Запропонований культиватор ілюструється наступними графічними зображеннями: Фіг. 1 - загальний вигляд. Фіг. 2 - зображення рами культиватора; Фіг. 3 - зображення підрізної лапи з розпушувачем. Поставлена задача вирішується за допомогою використання спрощеної рами (1) культиватора (Фіг. 2), до складу якої входить передній брус (2), тяги (4) для регулювання горизонтального положення леза та заднього бруса (3) на якому розміщуються секції, які складаються з вертикального кронштейна (5) з отворами для регулювання глибини обробітку (Фіг. 3), горизонтального плоскоріжучого леза (6), на якому встановлені вертикальні ножі (8), та пальчикової борони (7), яка закріплена на вертикальних ножах в задній частині культиватора (Фіг. 1). Культиватор для міжрядного обробітку працює наступним чином. В процесі руху культиватора горизонтальне плоскоріжуче лезо 6 підрізає корені бур'янів, вертикальні ножі 8 подрібнюють кореневу систему рослин і також нарізають в ґрунті скиби, які просуваючись по поверхні підрізної лапи попадають під дію пальчикової борони 7, яка обертається в сторону руху культиватора та руйнує скиби (грудки) ґрунту. Таким чином за рахунок дії на ґрунт горизонтального та вертикальних ножів і борони, що обертається, відбувається повне підрізання коренів бур'янів, підвищується якість розпушення та вирівнювання ґрунту. Запропонований культиватор особливо ефективний при застосуванні на присадибних, дачних ділянках, в теплицях при вирощуванні овочевих культур та картоплі. Він є багатофункціональним. Техніко-економічні переваги культиватора для міжрядного обробітку, що заявляється в порівнянні з існуючими прототипами, полягає у можливості агрегатування його з мотоблоками малої потужності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Культиватор до мотоблока для міжрядного обробітку ґрунту, що містить раму, на якій кріпляться горизонтальні плоскоріжучі підрізні лапи з вертикальними ножами, який відрізняється тим, що за ріжучими лезами розташована пальчикова борона, яка обертаючись в напряму руху культиватора розпушує та вирівнює ґрунт у міжрядді. 1 UA 121380 U 2 UA 121380 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
