Пристрій для збагачення шару трести конопель та подрібнення костриці

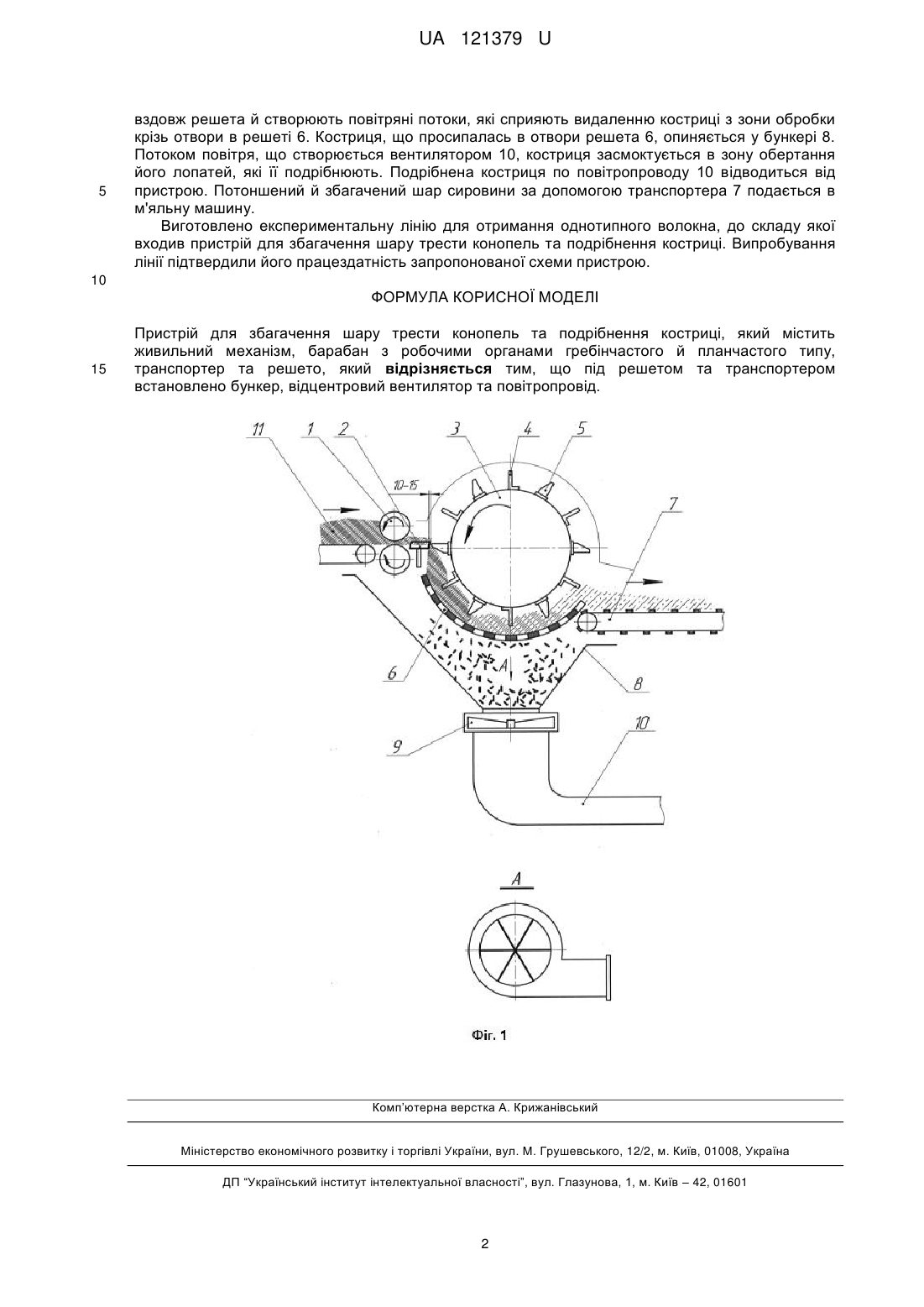

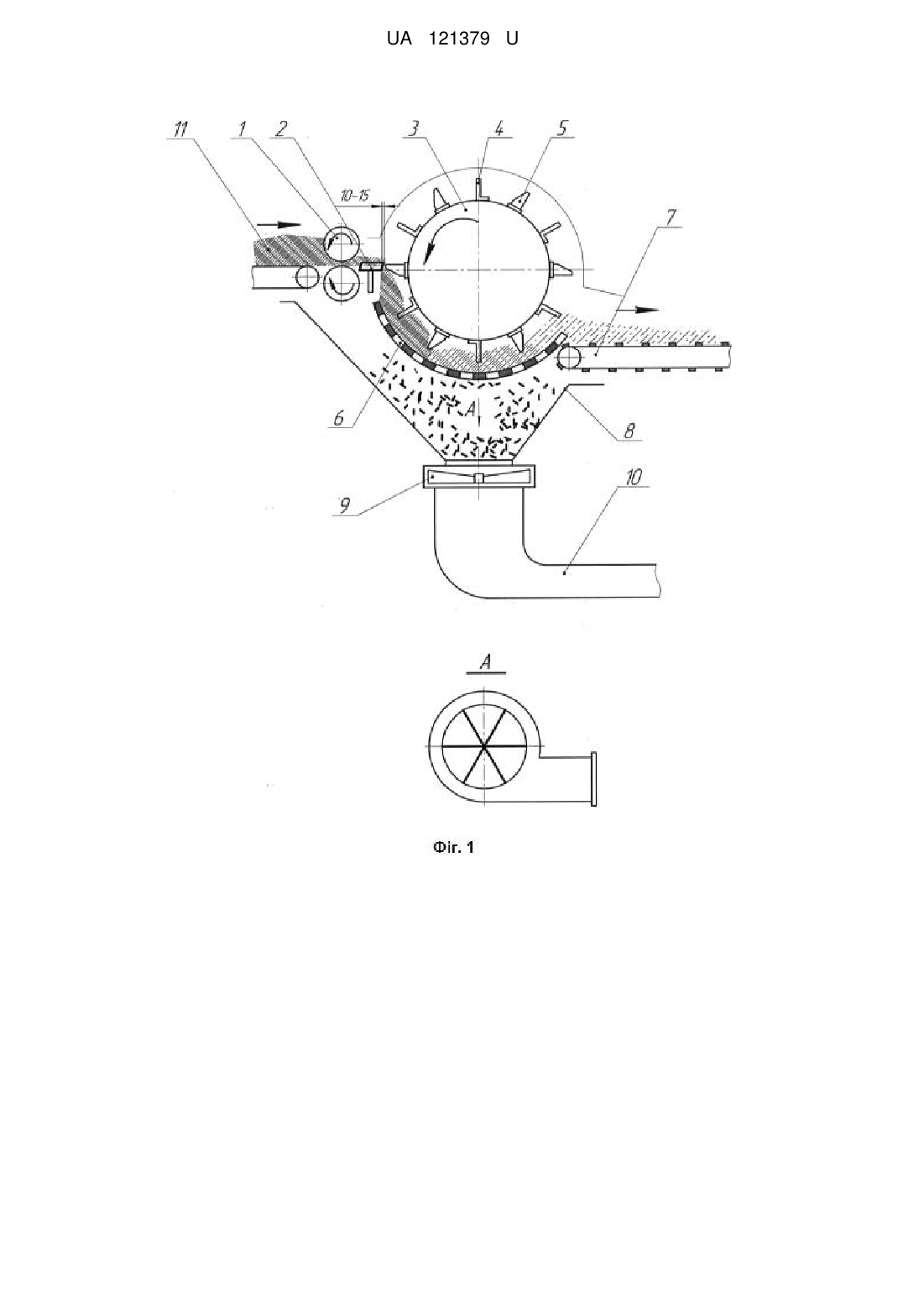

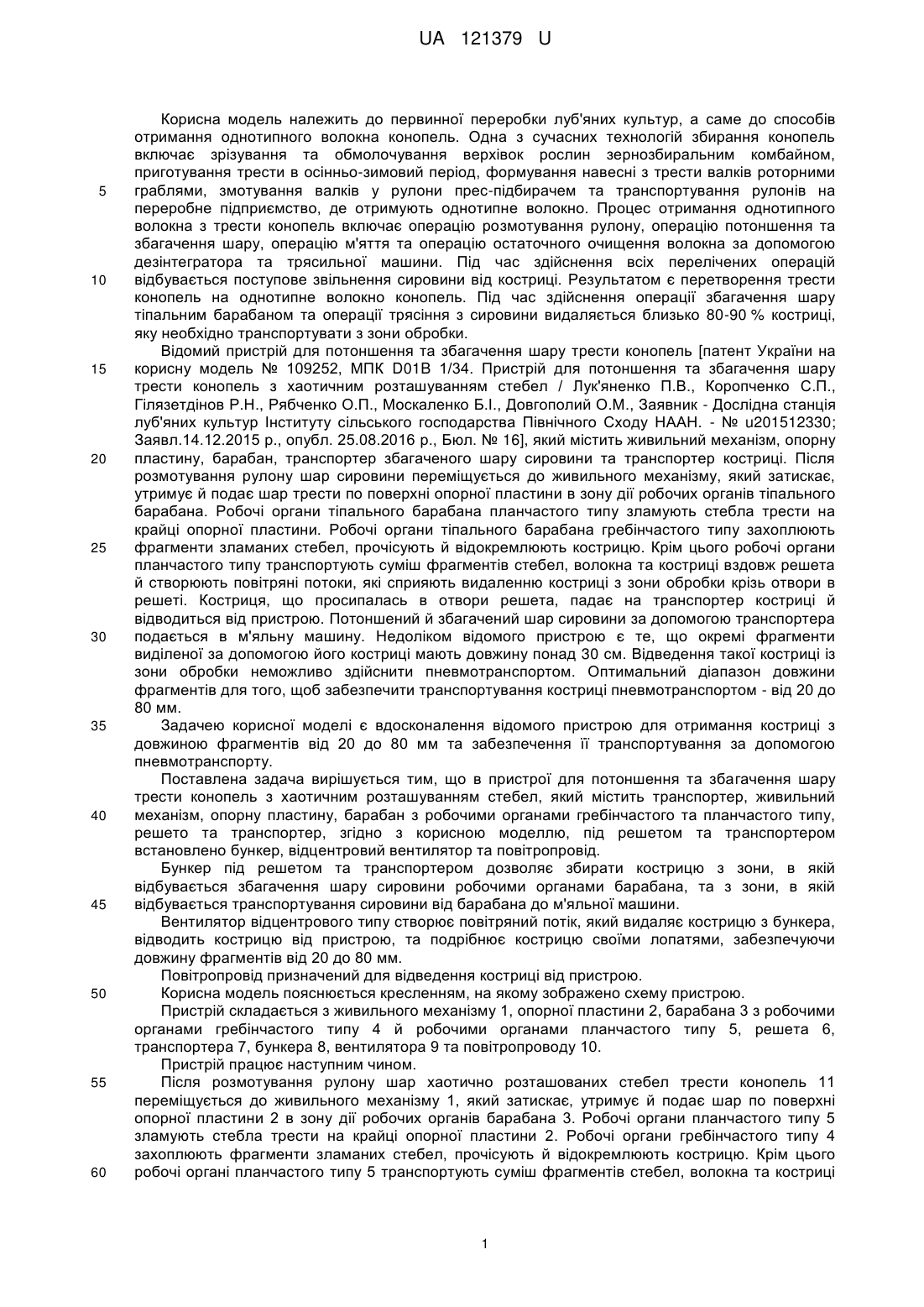

Реферат: Пристрій для збагачення шару трести конопель та подрібнення костриці містить живильний механізм, барабан з робочими органами гребінчастого й планчастого типу, транспортер та решето. Під решетом та транспортером встановлено бункер, відцентровий вентилятор та повітропровід. UA 121379 U (12) UA 121379 U UA 121379 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до первинної переробки луб'яних культур, а саме до способів отримання однотипного волокна конопель. Одна з сучасних технологій збирання конопель включає зрізування та обмолочування верхівок рослин зернозбиральним комбайном, приготування трести в осінньо-зимовий період, формування навесні з трести валків роторними граблями, змотування валків у рулони прес-підбирачем та транспортування рулонів на переробне підприємство, де отримують однотипне волокно. Процес отримання однотипного волокна з трести конопель включає операцію розмотування рулону, операцію потоншення та збагачення шару, операцію м'яття та операцію остаточного очищення волокна за допомогою дезінтегратора та трясильної машини. Під час здійснення всіх перелічених операцій відбувається поступове звільнення сировини від костриці. Результатом є перетворення трести конопель на однотипне волокно конопель. Під час здійснення операції збагачення шару тіпальним барабаном та операції трясіння з сировини видаляється близько 80-90 % костриці, яку необхідно транспортувати з зони обробки. Відомий пристрій для потоншення та збагачення шару трести конопель [патент України на корисну модель № 109252, МПК D01B 1/34. Пристрій для потоншення та збагачення шару трести конопель з хаотичним розташуванням стебел / Лук'яненко П.В., Коропченко С.П., Гілязетдінов Р.Н., Рябченко О.П., Москаленко Б.І., Довгополий О.М., Заявник - Дослідна станція луб'яних культур Інституту сільського господарства Північного Сходу НААН. - № u201512330; Заявл.14.12.2015 р., опубл. 25.08.2016 р., Бюл. № 16], який містить живильний механізм, опорну пластину, барабан, транспортер збагаченого шару сировини та транспортер костриці. Після розмотування рулону шар сировини переміщується до живильного механізму, який затискає, утримує й подає шар трести по поверхні опорної пластини в зону дії робочих органів тіпального барабана. Робочі органи тіпального барабана планчастого типу зламують стебла трести на крайці опорної пластини. Робочі органи тіпального барабана гребінчастого типу захоплюють фрагменти зламаних стебел, прочісують й відокремлюють кострицю. Крім цього робочі органи планчастого типу транспортують суміш фрагментів стебел, волокна та костриці вздовж решета й створюють повітряні потоки, які сприяють видаленню костриці з зони обробки крізь отвори в решеті. Костриця, що просипалась в отвори решета, падає на транспортер костриці й відводиться від пристрою. Потоншений й збагачений шар сировини за допомогою транспортера подається в м'яльну машину. Недоліком відомого пристрою є те, що окремі фрагменти виділеної за допомогою його костриці мають довжину понад 30 см. Відведення такої костриці із зони обробки неможливо здійснити пневмотранспортом. Оптимальний діапазон довжини фрагментів для того, щоб забезпечити транспортування костриці пневмотранспортом - від 20 до 80 мм. Задачею корисної моделі є вдосконалення відомого пристрою для отримання костриці з довжиною фрагментів від 20 до 80 мм та забезпечення її транспортування за допомогою пневмотранспорту. Поставлена задача вирішується тим, що в пристрої для потоншення та збагачення шару трести конопель з хаотичним розташуванням стебел, який містить транспортер, живильний механізм, опорну пластину, барабан з робочими органами гребінчастого та планчастого типу, решето та транспортер, згідно з корисною моделлю, під решетом та транспортером встановлено бункер, відцентровий вентилятор та повітропровід. Бункер під решетом та транспортером дозволяє збирати кострицю з зони, в якій відбувається збагачення шару сировини робочими органами барабана, та з зони, в якій відбувається транспортування сировини від барабана до м'яльної машини. Вентилятор відцентрового типу створює повітряний потік, який видаляє кострицю з бункера, відводить кострицю від пристрою, та подрібнює кострицю своїми лопатями, забезпечуючи довжину фрагментів від 20 до 80 мм. Повітропровід призначений для відведення костриці від пристрою. Корисна модель пояснюється кресленням, на якому зображено схему пристрою. Пристрій складається з живильного механізму 1, опорної пластини 2, барабана 3 з робочими органами гребінчастого типу 4 й робочими органами планчастого типу 5, решета 6, транспортера 7, бункера 8, вентилятора 9 та повітропроводу 10. Пристрій працює наступним чином. Після розмотування рулону шар хаотично розташованих стебел трести конопель 11 переміщується до живильного механізму 1, який затискає, утримує й подає шар по поверхні опорної пластини 2 в зону дії робочих органів барабана 3. Робочі органи планчастого типу 5 зламують стебла трести на крайці опорної пластини 2. Робочі органи гребінчастого типу 4 захоплюють фрагменти зламаних стебел, прочісують й відокремлюють кострицю. Крім цього робочі органі планчастого типу 5 транспортують суміш фрагментів стебел, волокна та костриці 1 UA 121379 U 5 вздовж решета й створюють повітряні потоки, які сприяють видаленню костриці з зони обробки крізь отвори в решеті 6. Костриця, що просипалась в отвори решета 6, опиняється у бункері 8. Потоком повітря, що створюється вентилятором 10, костриця засмоктується в зону обертання його лопатей, які її подрібнюють. Подрібнена костриця по повітропроводу 10 відводиться від пристрою. Потоншений й збагачений шар сировини за допомогою транспортера 7 подається в м'яльну машину. Виготовлено експериментальну лінію для отримання однотипного волокна, до складу якої входив пристрій для збагачення шару трести конопель та подрібнення костриці. Випробування лінії підтвердили його працездатність запропонованої схеми пристрою. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для збагачення шару трести конопель та подрібнення костриці, який містить живильний механізм, барабан з робочими органами гребінчастого й планчастого типу, транспортер та решето, який відрізняється тим, що під решетом та транспортером встановлено бункер, відцентровий вентилятор та повітропровід. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
