Теплокондиціонер котурбача без зовнішнього блока

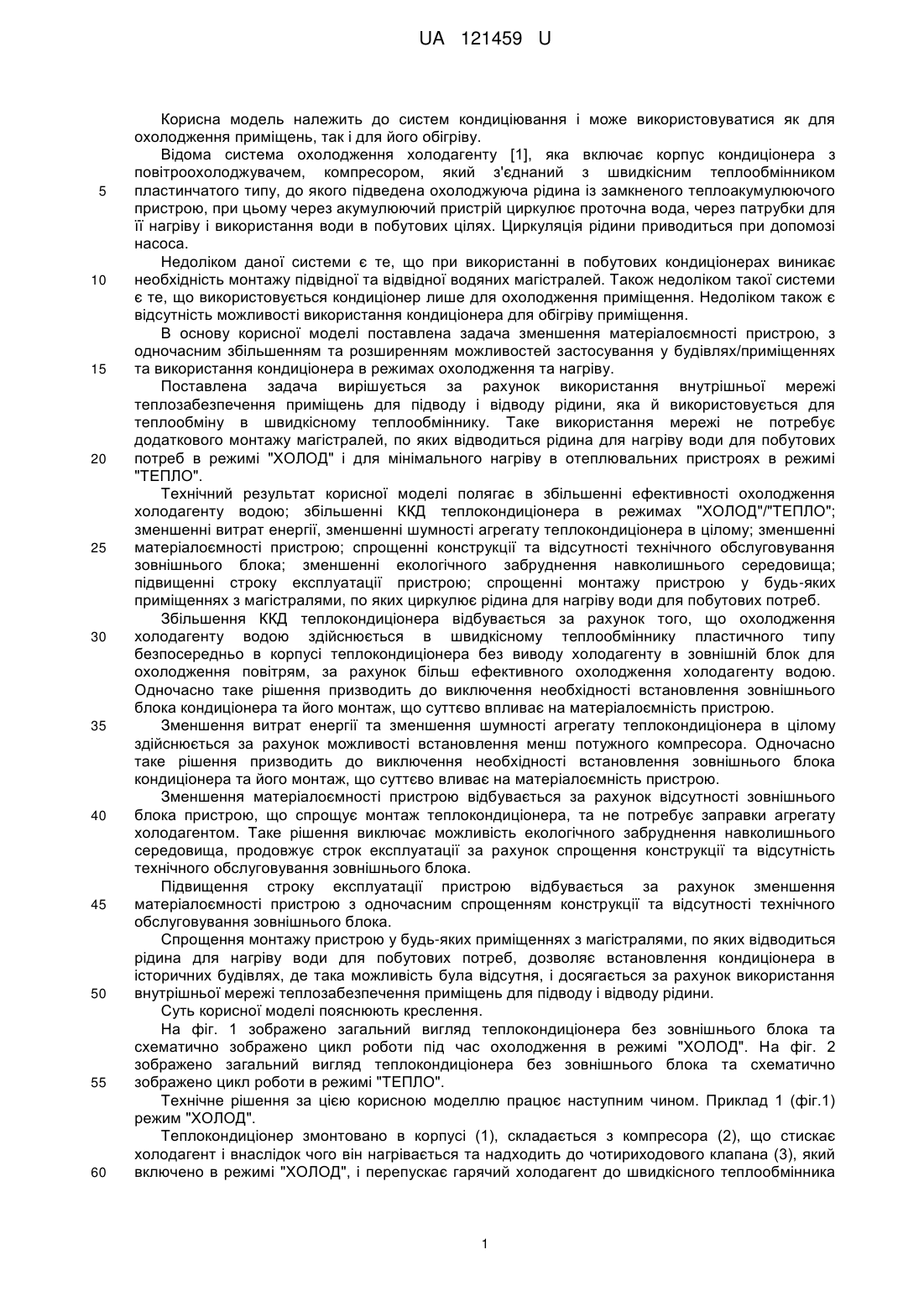

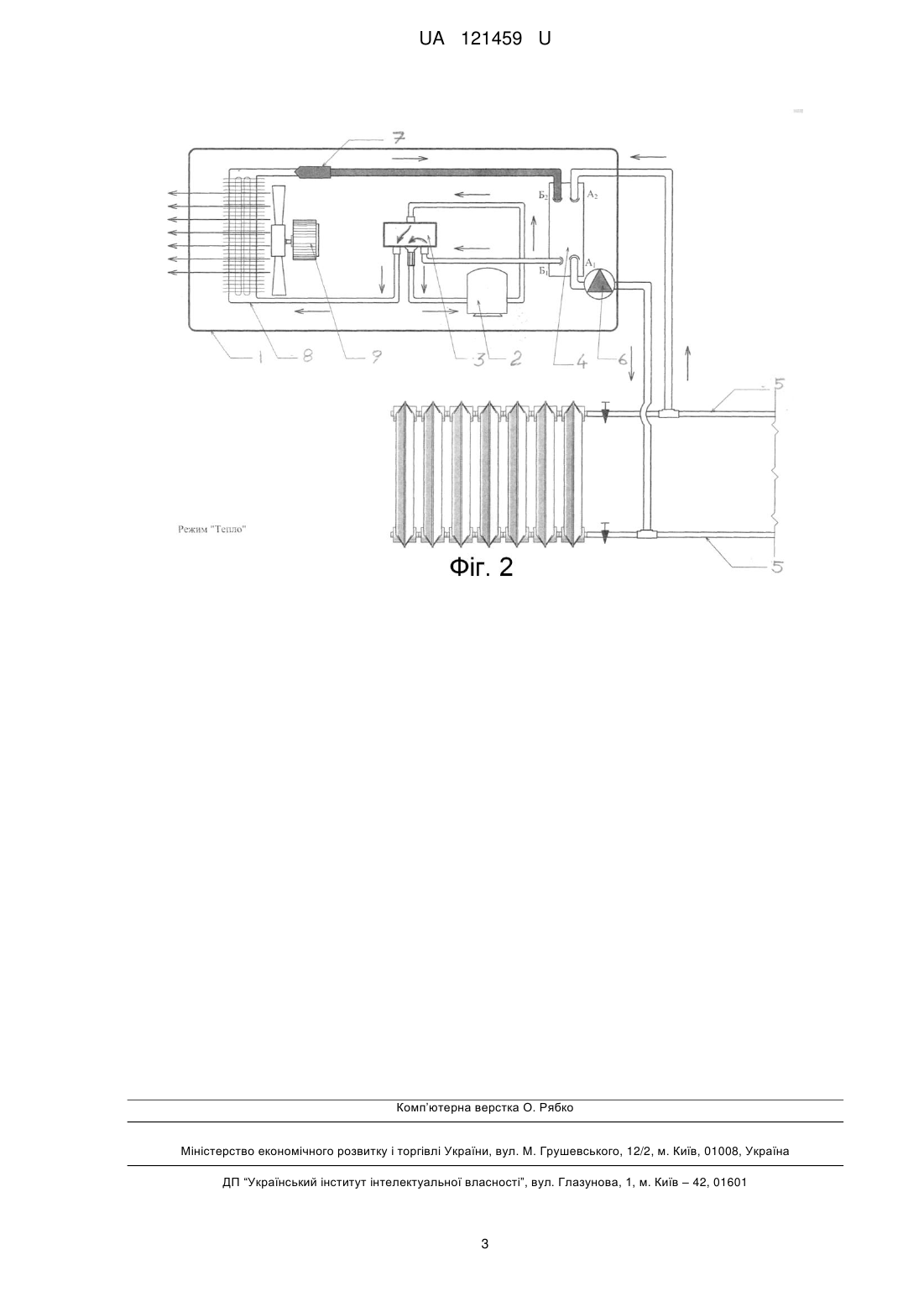

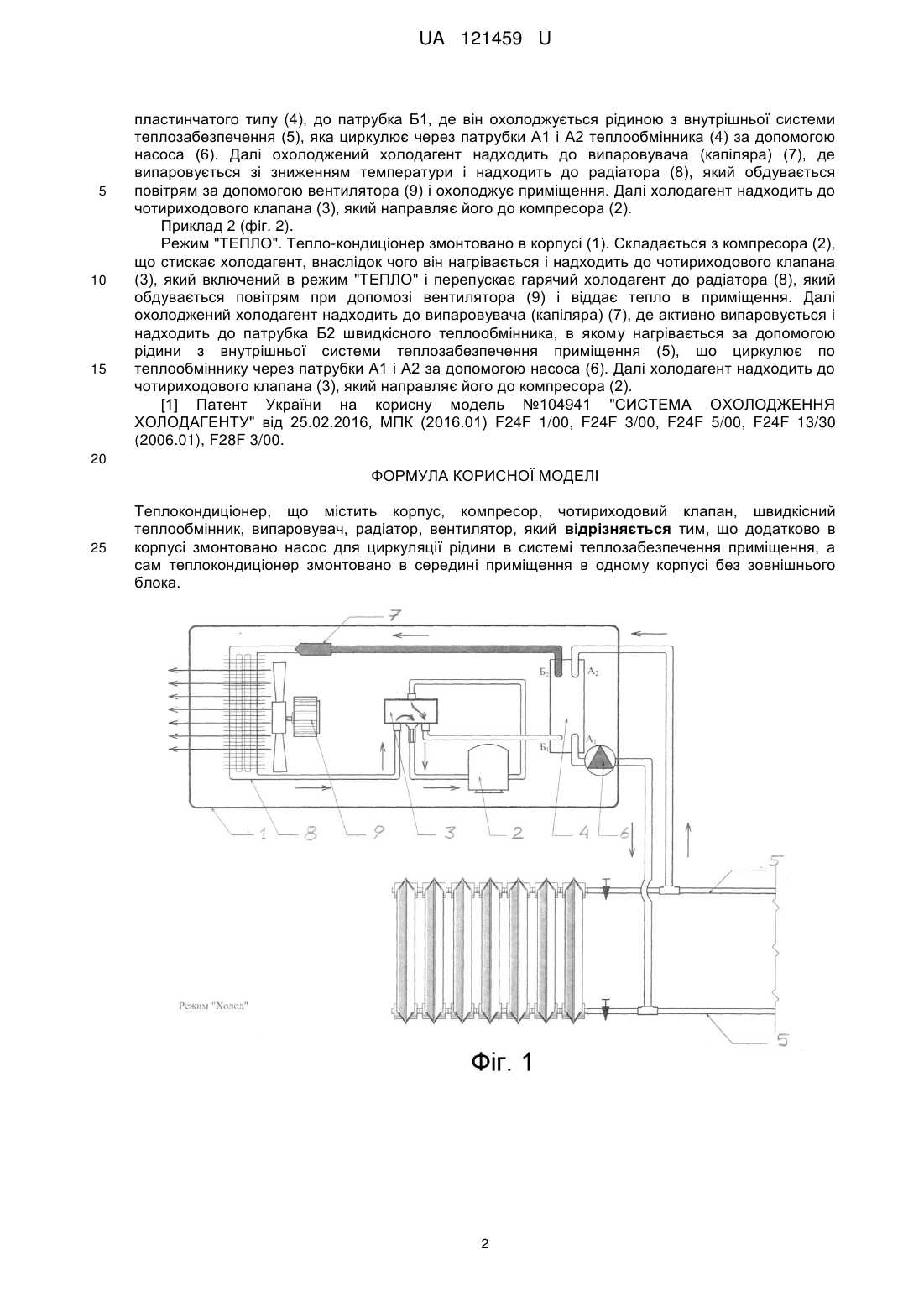

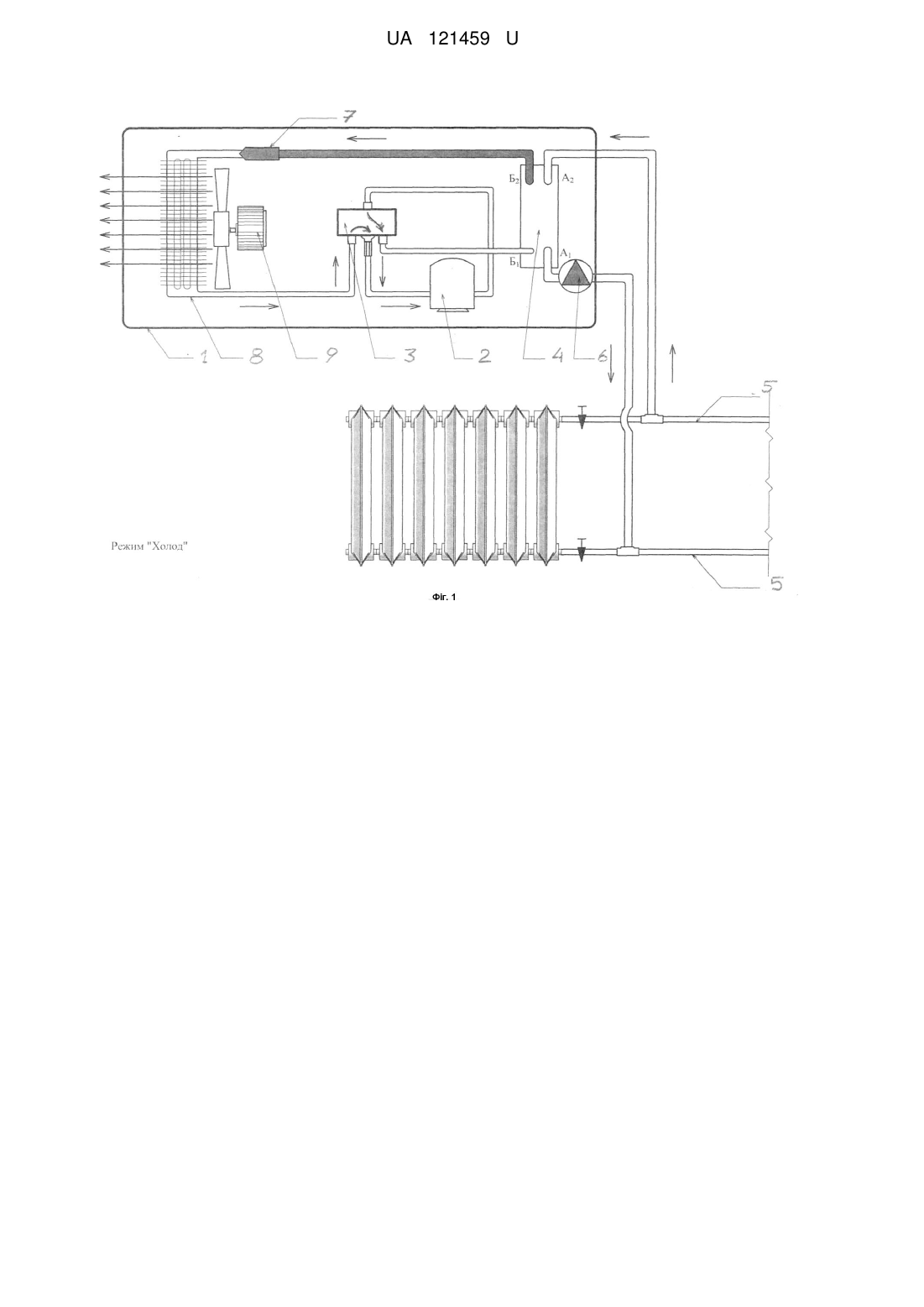

Реферат: Теплокондиціонер містить корпус, компресор, чотириходовий клапан, швидкісний теплообмінник, випаровувач, радіатор, вентилятор. Додатково в корпусі змонтовано насос для циркуляції рідини в системі теплозабезпечення приміщення, а сам теплокондиціонер змонтовано в середині приміщення в одному корпусі без зовнішнього блока. UA 121459 U (12) UA 121459 U UA 121459 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем кондиціювання і може використовуватися як для охолодження приміщень, так і для його обігріву. Відома система охолодження холодагенту [1], яка включає корпус кондиціонера з повітроохолоджувачем, компресором, який з'єднаний з швидкісним теплообмінником пластинчатого типу, до якого підведена охолоджуюча рідина із замкненого теплоакумулюючого пристрою, при цьому через акумулюючий пристрій циркулює проточна вода, через патрубки для її нагріву і використання води в побутових цілях. Циркуляція рідини приводиться при допомозі насоса. Недоліком даної системи є те, що при використанні в побутових кондиціонерах виникає необхідність монтажу підвідної та відвідної водяних магістралей. Також недоліком такої системи є те, що використовується кондиціонер лише для охолодження приміщення. Недоліком також є відсутність можливості використання кондиціонера для обігріву приміщення. В основу корисної моделі поставлена задача зменшення матеріалоємності пристрою, з одночасним збільшенням та розширенням можливостей застосування у будівлях/приміщеннях та використання кондиціонера в режимах охолодження та нагріву. Поставлена задача вирішується за рахунок використання внутрішньої мережі теплозабезпечення приміщень для підводу і відводу рідини, яка й використовується для теплообміну в швидкісному теплообміннику. Таке використання мережі не потребує додаткового монтажу магістралей, по яких відводиться рідина для нагріву води для побутових потреб в режимі "ХОЛОД" і для мінімального нагріву в отеплювальних пристроях в режимі "ТЕПЛО". Технічний результат корисної моделі полягає в збільшенні ефективності охолодження холодагенту водою; збільшенні ККД теплокондиціонера в режимах "ХОЛОД"/"ТЕПЛО"; зменшенні витрат енергії, зменшенні шумності агрегату теплокондиціонера в цілому; зменшенні матеріалоємності пристрою; спрощенні конструкції та відсутності технічного обслуговування зовнішнього блока; зменшенні екологічного забруднення навколишнього середовища; підвищенні строку експлуатації пристрою; спрощенні монтажу пристрою у будь-яких приміщеннях з магістралями, по яких циркулює рідина для нагріву води для побутових потреб. Збільшення ККД теплокондиціонера відбувається за рахунок того, що охолодження холодагенту водою здійснюється в швидкісному теплообміннику пластичного типу безпосередньо в корпусі теплокондиціонера без виводу холодагенту в зовнішній блок для охолодження повітрям, за рахунок більш ефективного охолодження холодагенту водою. Одночасно таке рішення призводить до виключення необхідності встановлення зовнішнього блока кондиціонера та його монтаж, що суттєво впливає на матеріалоємність пристрою. Зменшення витрат енергії та зменшення шумності агрегату теплокондиціонера в цілому здійснюється за рахунок можливості встановлення менш потужного компресора. Одночасно таке рішення призводить до виключення необхідності встановлення зовнішнього блока кондиціонера та його монтаж, що суттєво вливає на матеріалоємність пристрою. Зменшення матеріалоємності пристрою відбувається за рахунок відсутності зовнішнього блока пристрою, що спрощує монтаж теплокондиціонера, та не потребує заправки агрегату холодагентом. Таке рішення виключає можливість екологічного забруднення навколишнього середовища, продовжує строк експлуатації за рахунок спрощення конструкції та відсутність технічного обслуговування зовнішнього блока. Підвищення строку експлуатації пристрою відбувається за рахунок зменшення матеріалоємності пристрою з одночасним спрощенням конструкції та відсутності технічного обслуговування зовнішнього блока. Спрощення монтажу пристрою у будь-яких приміщеннях з магістралями, по яких відводиться рідина для нагріву води для побутових потреб, дозволяє встановлення кондиціонера в історичних будівлях, де така можливість була відсутня, і досягається за рахунок використання внутрішньої мережі теплозабезпечення приміщень для підводу і відводу рідини. Суть корисної моделі пояснюють креслення. На фіг. 1 зображено загальний вигляд теплокондиціонера без зовнішнього блока та схематично зображено цикл роботи під час охолодження в режимі "ХОЛОД". На фіг. 2 зображено загальний вигляд теплокондиціонера без зовнішнього блока та схематично зображено цикл роботи в режимі "ТЕПЛО". Технічне рішення за цією корисною моделлю працює наступним чином. Приклад 1 (фіг.1) режим "ХОЛОД". Теплокондиціонер змонтовано в корпусі (1), складається з компресора (2), що стискає холодагент і внаслідок чого він нагрівається та надходить до чотириходового клапана (3), який включено в режимі "ХОЛОД", і перепускає гарячий холодагент до швидкісного теплообмінника 1 UA 121459 U 5 10 15 пластинчатого типу (4), до патрубка Б1, де він охолоджується рідиною з внутрішньої системи теплозабезпечення (5), яка циркулює через патрубки А1 і А2 теплообмінника (4) за допомогою насоса (6). Далі охолоджений холодагент надходить до випаровувача (капіляра) (7), де випаровується зі зниженням температури і надходить до радіатора (8), який обдувається повітрям за допомогою вентилятора (9) і охолоджує приміщення. Далі холодагент надходить до чотириходового клапана (3), який направляє його до компресора (2). Приклад 2 (фіг. 2). Режим "ТЕПЛО". Тепло-кондиціонер змонтовано в корпусі (1). Складається з компресора (2), що стискає холодагент, внаслідок чого він нагрівається і надходить до чотириходового клапана (3), який включений в режим "ТЕПЛО" і перепускає гарячий холодагент до радіатора (8), який обдувається повітрям при допомозі вентилятора (9) і віддає тепло в приміщення. Далі охолоджений холодагент надходить до випаровувача (капіляра) (7), де активно випаровується і надходить до патрубка Б2 швидкісного теплообмінника, в якому нагрівається за допомогою рідини з внутрішньої системи теплозабезпечення приміщення (5), що циркулює по теплообміннику через патрубки А1 і А2 за допомогою насоса (6). Далі холодагент надходить до чотириходового клапана (3), який направляє його до компресора (2). [1] Патент України на корисну модель №104941 "СИСТЕМА ОХОЛОДЖЕННЯ ХОЛОДАГЕНТУ" від 25.02.2016, МПК (2016.01) F24F 1/00, F24F 3/00, F24F 5/00, F24F 13/30 (2006.01), F28F 3/00. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Теплокондиціонер, що містить корпус, компресор, чотириходовий клапан, швидкісний теплообмінник, випаровувач, радіатор, вентилятор, який відрізняється тим, що додатково в корпусі змонтовано насос для циркуляції рідини в системі теплозабезпечення приміщення, а сам теплокондиціонер змонтовано в середині приміщення в одному корпусі без зовнішнього блока. 2 UA 121459 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
