Комбінезон термозахисний для рятувальників

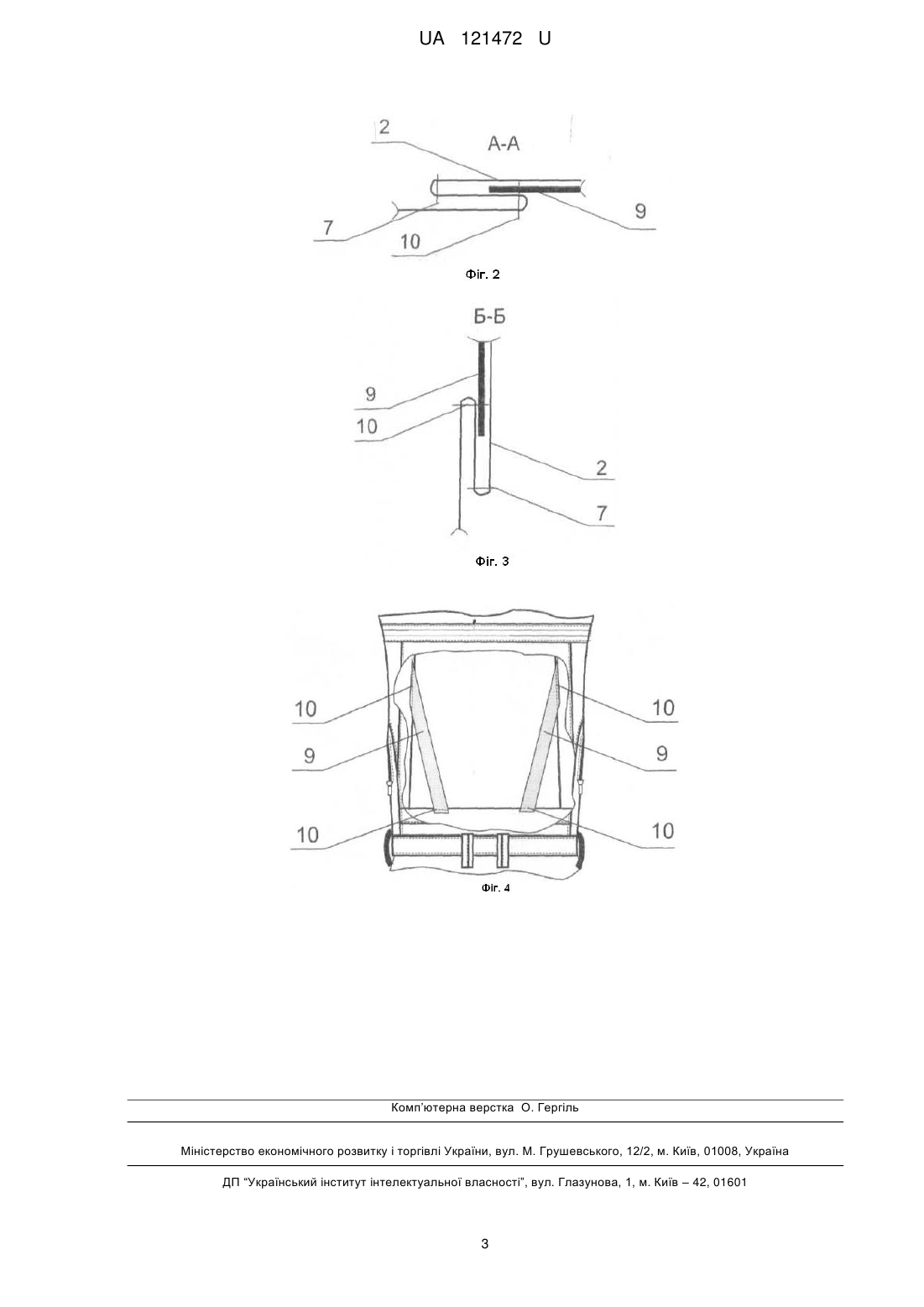

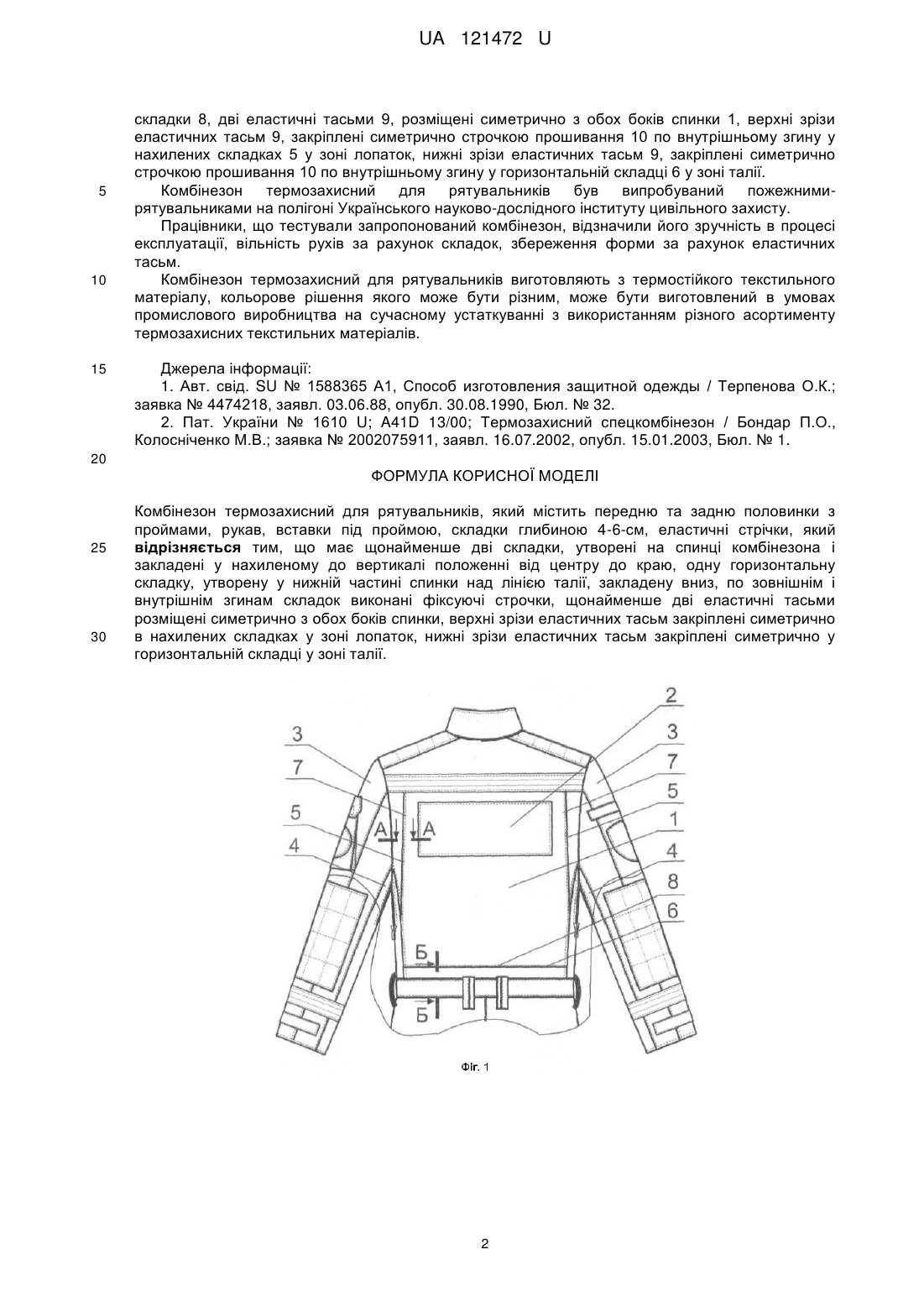

Реферат: Комбінезон термозахисний для рятувальників містить передню та задню половинки з проймами, рукав, вставки під проймою, складки глибиною 4-6-см, еластичні стрічки. При цьому комбінезон має щонайменше дві складки, утворені на спинці комбінезона і закладені у нахиленому до вертикалі положенні від центру до краю, одну горизонтальну складку, утворену у нижній частині спинки над лінією талії, закладену вниз, по зовнішнім і внутрішнім згинам складок виконані фіксуючі строчки. Щонайменше дві еластичні тасьми розміщені симетрично з обох боків спинки, верхні зрізи еластичних тасьм закріплені симетрично в нахилених складках у зоні лопаток, нижні зрізи еластичних тасьм закріплені симетрично у горизонтальній складці у зоні талії. UA 121472 U (12) UA 121472 U UA 121472 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до швейного виробництва, а саме до конструювання та виготовлення комплектів термозахисного робочого одягу рятувальників та пожежників, призначеного для діяльності, пов'язаної з ризиком отримання травм, опіків та інших ушкоджень. Відомий термозахисний спецкомбінезон [1], який має передню та задню половинки з проймами, рукав, вставки під проймою, на ділянках ліктя, коліна та по лінії талії спинки, пакет яких містить верх та підкладку. Вставки виготовлені у вигляді ластовиць гофре та плісе. Їх використання дає можливість не лише покращити зазначені вище властивості комбінезону, а й сприяти зменшенню об'єму виробу, що є суттєвим фактором при розробці захисного спецодягу. Зменшення об'єму виробу сприяє зменшенню маси виробу. Але виготовлення таких ластовиць вимагає наявності спеціального пристрою та використання струмів спеціальної частоти. Отже виготовлення комбінезонів з запропонованими ластовицями не можливе на будьякому підприємстві по виробництві спецодягу. Використання струмів високої частоти при зварюванні деталей ластовиць вимагає застосування пакета термопластичних матеріалів, що є небажаним для термозахисного спецодягу. Використання складних технологій збільшує час на виготовлення комбінезону, підвищує і так досить високу собівартість термозахисного виробу. Відомий також термозахисний спецкомбінезон [2], що містить передню та задню половинку з проймами, рукав, вставки під проймою, на ділянках ліктя, коліна та по лінії талії спинки, пакет вставок додатково містить внутрішній шар у вигляді еластичних стрічок, нижній край кожної вставки має форму склади глибиною 4-6 см, з максимальним розкриттям вдвоє, початкове положення якої зафіксоване еластичними стрічками, розміщеними навхрест і закріпленими по верхньому та нижньому краях вставки, при цьому вставка, розташована в області пройми, починається від пройми передньої половинки комбінезону і продовжується по лінії талії на спинці за рахунок квадратної поглибленої пройми виробу. Введення еластичних стрічок у внутрішній шар вставок та виконання нижнього краю вставок у вигляді склади дає можливість отримати додатковий об'єм в області застосування вставок при виконанні будь-яких рухів та компактний вигляд спецкомбінезону в статичному положенні, що забезпечує спрощення конструкції при розширенні асортименту даного виду виробів. Але використання квадратної пройми збільшує трудоємність виробу. Також такий комбінезон не враховує динамічний приріст до ширини спинки. В основу корисної моделі поставлено задачу створення такого комбінезона термозахисного для рятувальників, який шляхом введення нових елементів забезпечить підвищену надійну динамічну відповідність виробу в процесі експлуатації, зокрема під час виробничих рухів, при виконання яких працюючі виконують рухи верхніми, нижніми кінцівками і тулубом, що характеризуються великою амплітудою. Поставлена задача вирішена тим, що у комбінезоні термозахисному для рятувальників, який містить передню та задню половинки з проймами, рукав, вставки під проймою, складки глибиною 4-6-см, еластичні стрічки, згідно з корисною моделлю, виконано щонайменше дві складки, утворені на спинці комбінезона і закладені у нахиленому до вертикалі положенні від центру до краю, одну горизонтальну складку, утворену у нижній частині спинки над лінією талії, закладену вниз, по зовнішнім і внутрішнім згинам складок виконані фіксуючі строчки, щонайменше дві еластичні тасьми розміщені симетрично з обох боків спинки, верхні зрізи еластичних тасьм закріплені симетрично в нахилених складках у зоні лопаток, нижні зрізи еластичних тасьм закріплені симетрично у горизонтальній складці у зоні талії. Наявність на спинці комбінезона вертикальних і горизонтальної складок не обмежує рухи працюючого, а закріплені у складках еластичні тасьми забезпечують переміщення ділянки спинки під час рухів та повернення деталі знов у початковий стан у статичному положенні працюючого. Запропоноване виконання спинки комбінезону, за рахунок незначного збільшення витрат матеріалу на складки та використання еластичної тасьми, дозволяє значно підвищити динамічну відповідність виробу в процесі експлуатації, забезпечуючи вільність рухів працюючого та охайність зовнішнього вигляду. Суть запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 схематично зображено зовнішній вигляд задньої верхньої половинки комбінезона (спинки), на фіг. 2 нахилена складка у розрізі, на фіг. 3 - горизонтальна складка у розрізі, на фіг. 4 схематично зображено місця закріплення еластичних тасьм у вертикальних та горизонтальній складках. На задній половинці комбінезону (спинці) 1 закріплено нашивку 2, рукава 3 з вставками рукава (ластовицями) 4, дві симетрично розміщені нахилені складки 5, утворені на задній половинці (спинці) 1 комбінезона і закладені у нахиленому до вертикалі положенні від центру до краю з фіксуючими строчками нахилених складок 7, одна горизонтальна складка 6, закладена вниз, утворена у нижній частині спинки 1 над лінією талії з фіксуючою строчкою горизонтальної 1 UA 121472 U 5 10 15 складки 8, дві еластичні тасьми 9, розміщені симетрично з обох боків спинки 1, верхні зрізи еластичних тасьм 9, закріплені симетрично строчкою прошивання 10 по внутрішньому згину у нахилених складках 5 у зоні лопаток, нижні зрізи еластичних тасьм 9, закріплені симетрично строчкою прошивання 10 по внутрішньому згину у горизонтальній складці 6 у зоні талії. Комбінезон термозахисний для рятувальників був випробуваний пожежнимирятувальниками на полігоні Українського науково-дослідного інституту цивільного захисту. Працівники, що тестували запропонований комбінезон, відзначили його зручність в процесі експлуатації, вільність рухів за рахунок складок, збереження форми за рахунок еластичних тасьм. Комбінезон термозахисний для рятувальників виготовляють з термостійкого текстильного матеріалу, кольорове рішення якого може бути різним, може бути виготовлений в умовах промислового виробництва на сучасному устаткуванні з використанням різного асортименту термозахисних текстильних матеріалів. Джерела інформації: 1. Авт. свід. SU № 1588365 А1, Способ изготовления защитной одежды / Терпенова О.К.; заявка № 4474218, заявл. 03.06.88, опубл. 30.08.1990, Бюл. № 32. 2. Пат. України № 1610 U; A41D 13/00; Термозахисний спецкомбінезон / Бондар П.О., Колосніченко Μ.В.; заявка № 2002075911, заявл. 16.07.2002, опубл. 15.01.2003, Бюл. № 1. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Комбінезон термозахисний для рятувальників, який містить передню та задню половинки з проймами, рукав, вставки під проймою, складки глибиною 4-6-см, еластичні стрічки, який відрізняється тим, що має щонайменше дві складки, утворені на спинці комбінезона і закладені у нахиленому до вертикалі положенні від центру до краю, одну горизонтальну складку, утворену у нижній частині спинки над лінією талії, закладену вниз, по зовнішнім і внутрішнім згинам складок виконані фіксуючі строчки, щонайменше дві еластичні тасьми розміщені симетрично з обох боків спинки, верхні зрізи еластичних тасьм закріплені симетрично в нахилених складках у зоні лопаток, нижні зрізи еластичних тасьм закріплені симетрично у горизонтальній складці у зоні талії. 2 UA 121472 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
