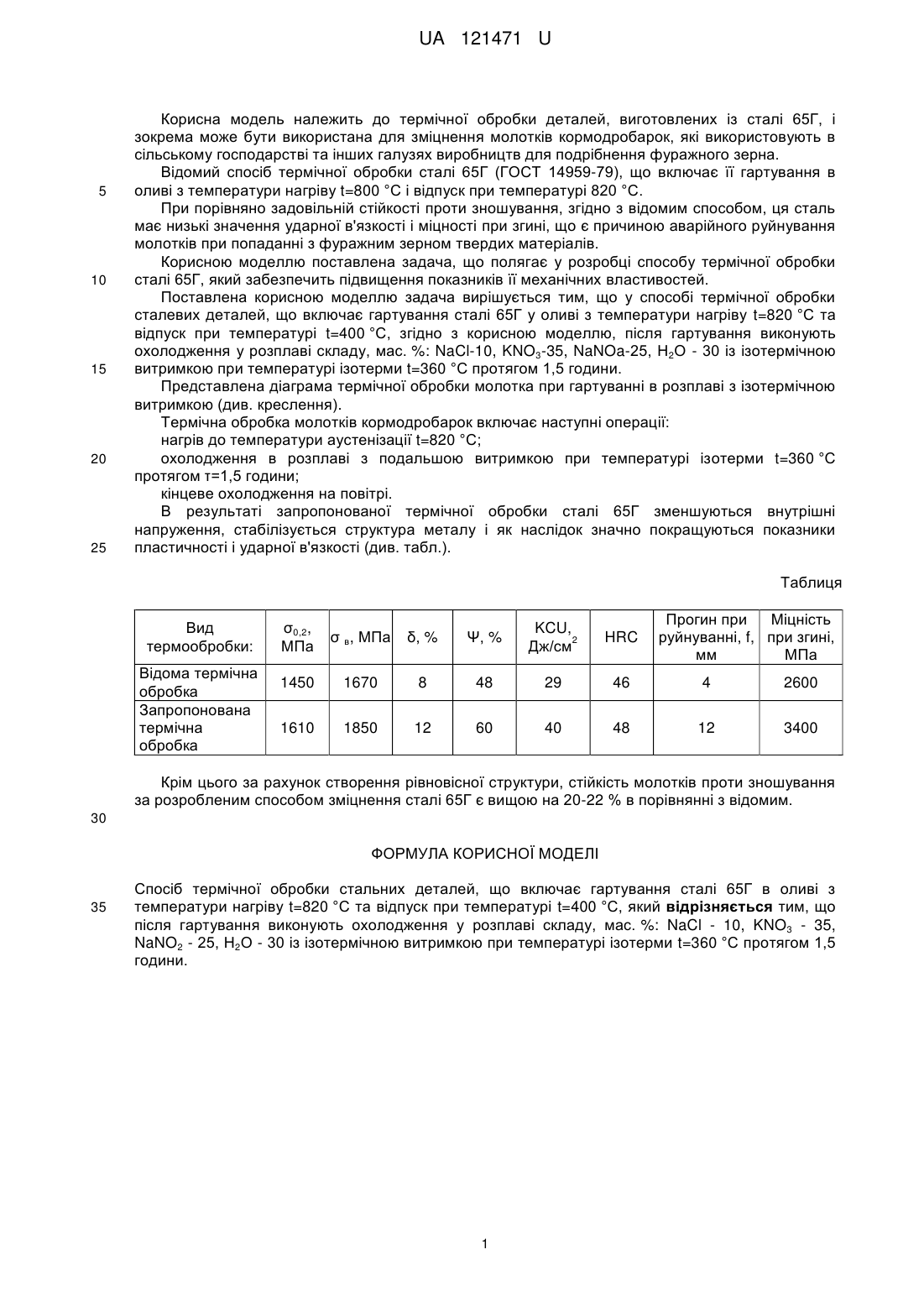

Спосіб термічної обробки стальних деталей

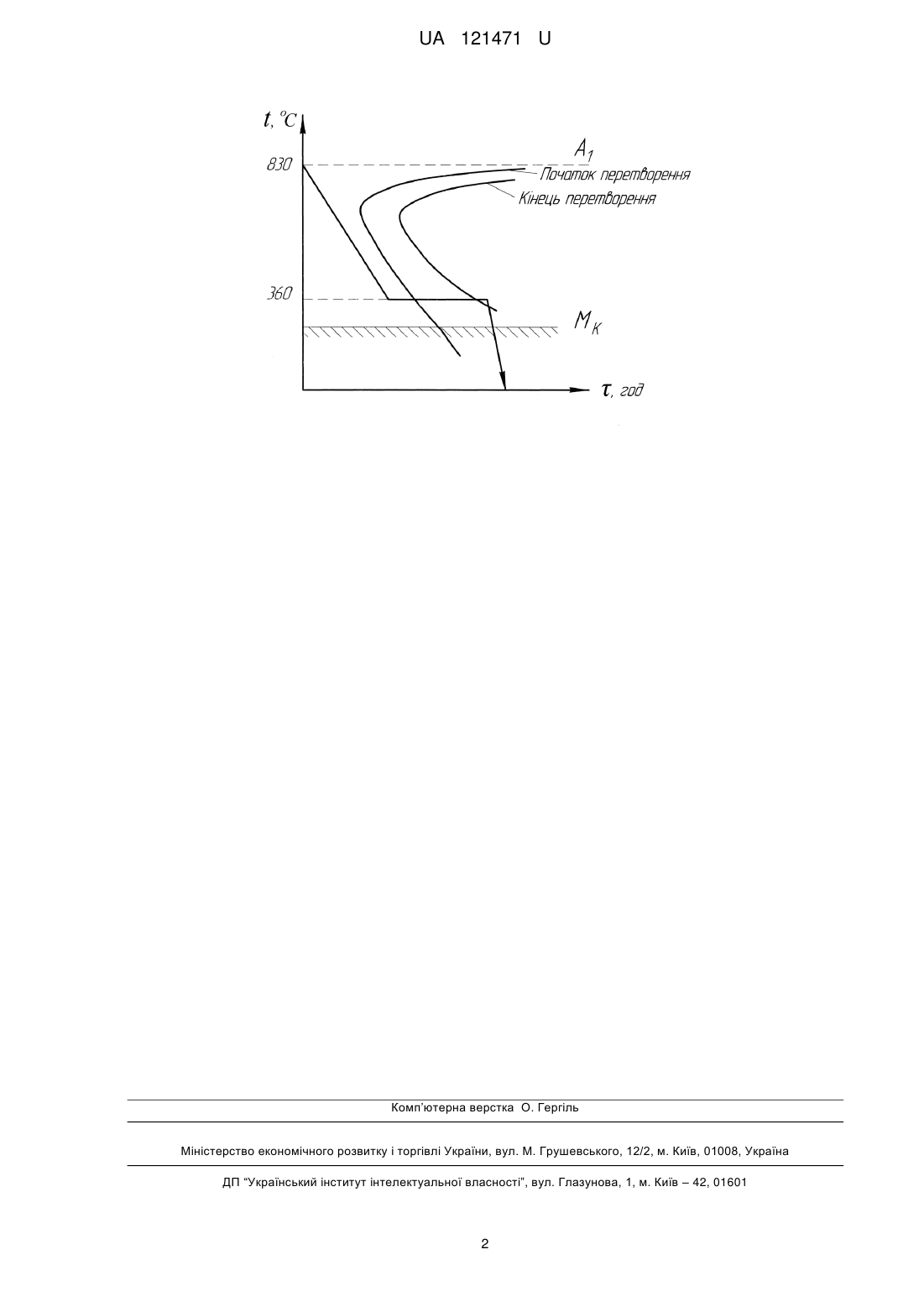

Реферат: Спосіб термічної обробки стальних деталей включає гартування сталі 65Г в оливі з температури нагріву t=820 °C та відпуск при температурі t=400 °C. Після гартування виконують охолодження у розплаві складу, мас. %: NaCl - 10, KNO3 - 35, NaNO2 - 25, Н2О - 30 із ізотермічною витримкою при температурі ізотерми t=360 °C протягом 1,5 години. UA 121471 U (12) UA 121471 U UA 121471 U 5 10 15 20 25 Корисна модель належить до термічної обробки деталей, виготовлених із сталі 65Г, і зокрема може бути використана для зміцнення молотків кормодробарок, які використовують в сільському господарстві та інших галузях виробництв для подрібнення фуражного зерна. Відомий спосіб термічної обробки сталі 65Г (ГОСТ 14959-79), що включає її гартування в оливі з температури нагріву t=800 °C і відпуск при температурі 820 °C. При порівняно задовільній стійкості проти зношування, згідно з відомим способом, ця сталь має низькі значення ударної в'язкості і міцності при згині, що є причиною аварійного руйнування молотків при попаданні з фуражним зерном твердих матеріалів. Корисною моделлю поставлена задача, що полягає у розробці способу термічної обробки сталі 65Г, який забезпечить підвищення показників її механічних властивостей. Поставлена корисною моделлю задача вирішується тим, що у способі термічної обробки сталевих деталей, що включає гартування сталі 65Г у оливі з температури нагріву t=820 °C та відпуск при температурі t=400 °C, згідно з корисною моделлю, після гартування виконують охолодження у розплаві складу, мас. %: NaCl-10, KNO3-35, NaNOa-25, Н2О - 30 із ізотермічною витримкою при температурі ізотерми t=360 °C протягом 1,5 години. Представлена діаграма термічної обробки молотка при гартуванні в розплаві з ізотермічною витримкою (див. креслення). Термічна обробка молотків кормодробарок включає наступні операції: нагрів до температури аустенізації t=820 °C; охолодження в розплаві з подальшою витримкою при температурі ізотерми t=360 °C протягом τ=1,5 години; кінцеве охолодження на повітрі. В результаті запропонованої термічної обробки сталі 65Г зменшуються внутрішні напруження, стабілізується структура металу і як наслідок значно покращуються показники пластичності і ударної в'язкості (див. табл.). Таблиця Вид термообробки: Відома термічна обробка Запропонована термічна обробка Прогин при Міцність руйнуванні, f, при згині, мм МПа σ0,2, МПа σ в, МПа δ, % Ψ, % KCU, 2 Дж/см HRC 1450 1670 8 48 29 46 4 2600 1610 1850 12 60 40 48 12 3400 Крім цього за рахунок створення рівновісної структури, стійкість молотків проти зношування за розробленим способом зміцнення сталі 65Г є вищою на 20-22 % в порівнянні з відомим. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб термічної обробки стальних деталей, що включає гартування сталі 65Г в оливі з температури нагріву t=820 °C та відпуск при температурі t=400 °C, який відрізняється тим, що після гартування виконують охолодження у розплаві складу, мас. %: NaCl - 10, KNO3 - 35, NaNO2 - 25, Н2О - 30 із ізотермічною витримкою при температурі ізотерми t=360 °C протягом 1,5 години. 1 UA 121471 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
