Фільтрувальна протипилова півмаска

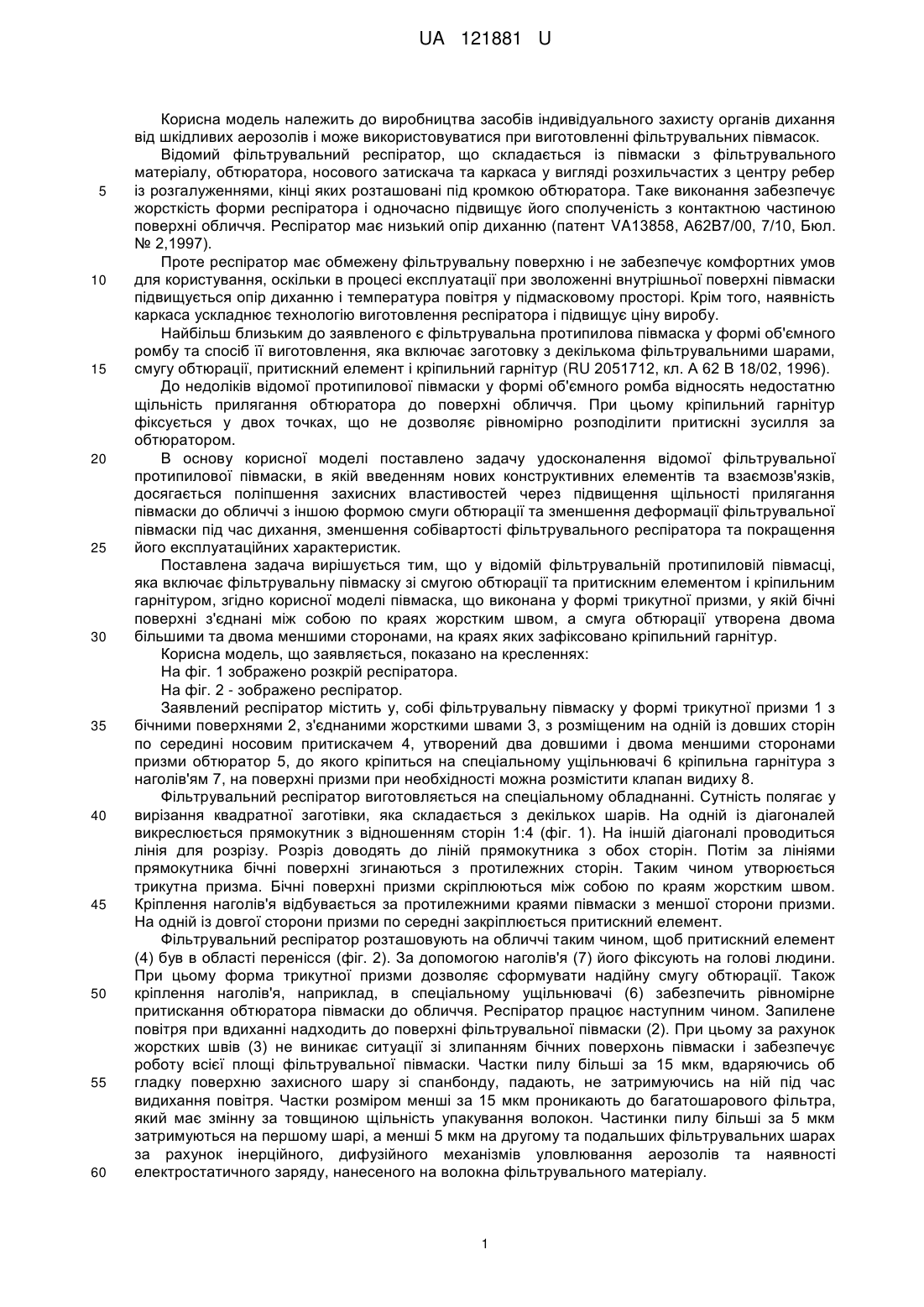

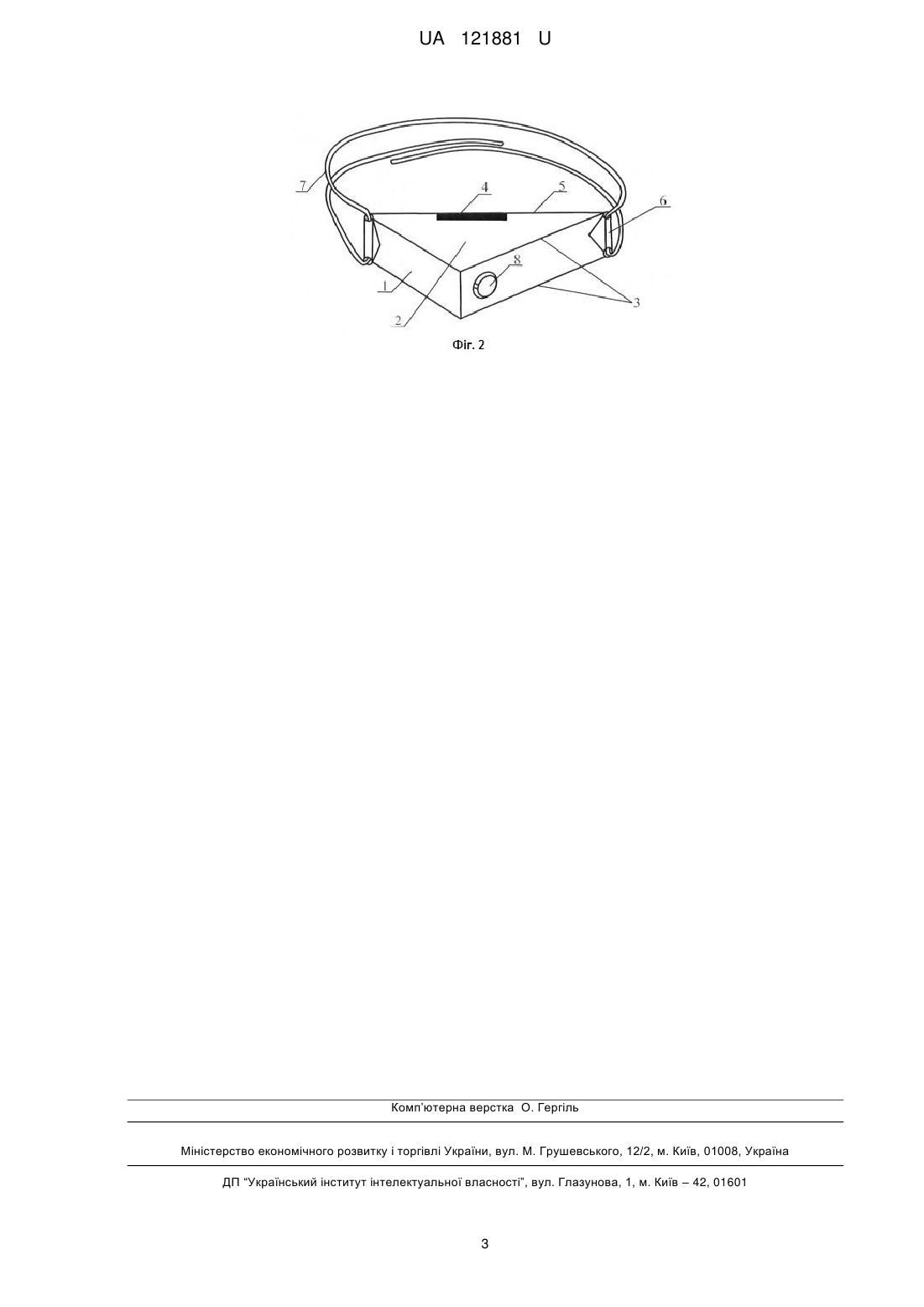

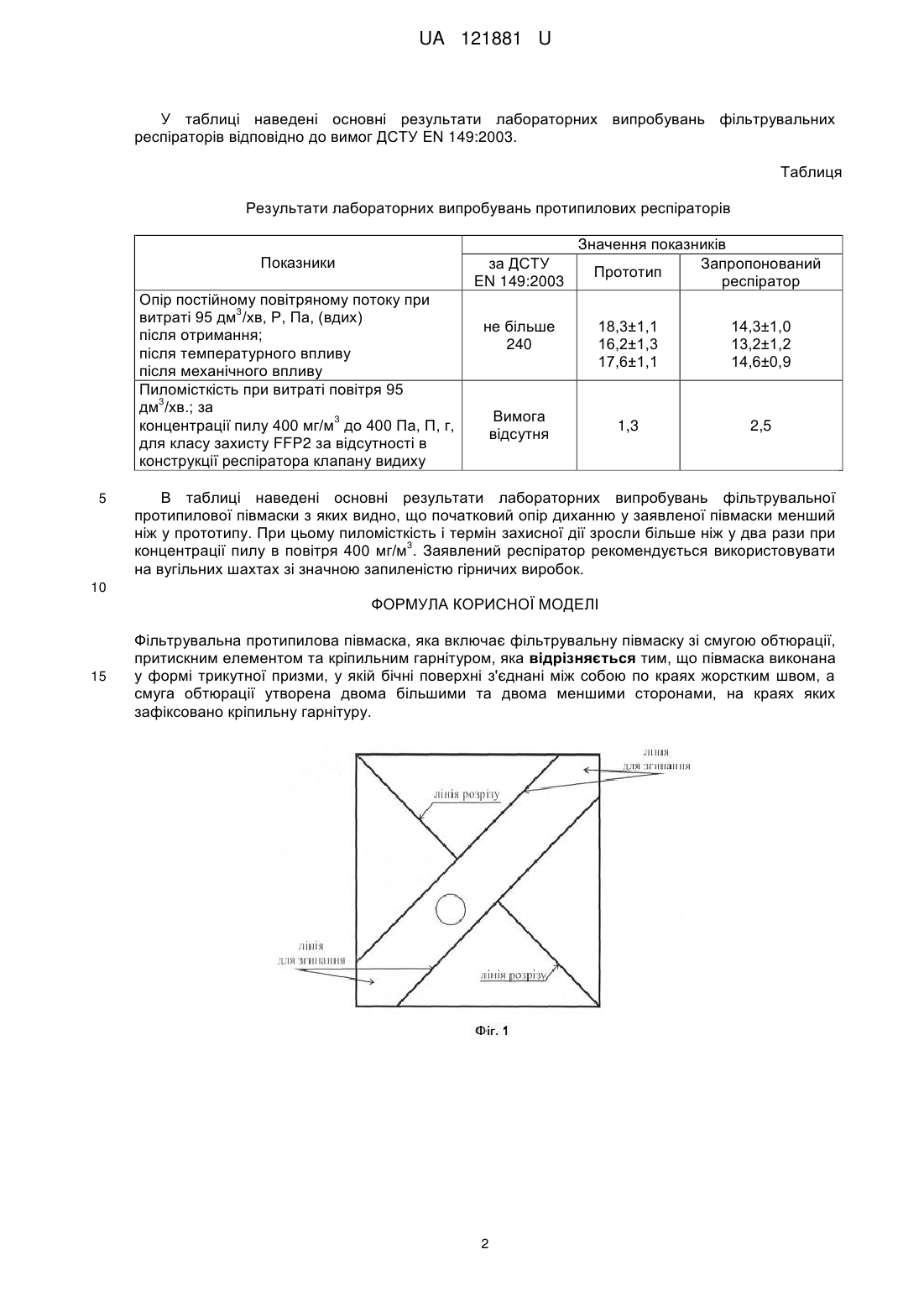

Реферат: Фільтрувальна протипилова півмаска включає фільтрувальну півмаску зі смугою обтюрації, притискним елементом та кріпильним гарнітуром. При цьому півмаска виконана у формі трикутної призми, у якій бічні поверхні з'єднані між собою по краях жорстким швом, а смуга обтюрації утворена двома більшими та двома меншими сторонами, на краях яких зафіксовано кріпильну гарнітуру. UA 121881 U (12) UA 121881 U UA 121881 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробництва засобів індивідуального захисту органів дихання від шкідливих аерозолів і може використовуватися при виготовленні фільтрувальних півмасок. Відомий фільтрувальний респіратор, що складається із півмаски з фільтрувального матеріалу, обтюратора, носового затискача та каркаса у вигляді розхильчастих з центру ребер із розгалуженнями, кінці яких розташовані під кромкою обтюратора. Таке виконання забезпечує жорсткість форми респіратора і одночасно підвищує його сполученість з контактною частиною поверхні обличчя. Респіратор має низький опір диханню (патент VA13858, А62В7/00, 7/10, Бюл. № 2,1997). Проте респіратор має обмежену фільтрувальну поверхню і не забезпечує комфортних умов для користування, оскільки в процесі експлуатації при зволоженні внутрішньої поверхні півмаски підвищується опір диханню і температура повітря у підмасковому просторі. Крім того, наявність каркаса ускладнює технологію виготовлення респіратора і підвищує ціну виробу. Найбільш близьким до заявленого є фільтрувальна протипилова півмаска у формі об'ємного ромбу та спосіб її виготовлення, яка включає заготовку з декількома фільтрувальними шарами, смугу обтюрації, притискний елемент і кріпильний гарнітур (RU 2051712, кл. А 62 В 18/02, 1996). До недоліків відомої протипилової півмаски у формі об'ємного ромба відносять недостатню щільність прилягання обтюратора до поверхні обличчя. При цьому кріпильний гарнітур фіксується у двох точках, що не дозволяє рівномірно розподілити притискні зусилля за обтюратором. В основу корисної моделі поставлено задачу удосконалення відомої фільтрувальної протипилової півмаски, в якій введенням нових конструктивних елементів та взаємозв'язків, досягається поліпшення захисних властивостей через підвищення щільності прилягання півмаски до обличчі з іншою формою смуги обтюрації та зменшення деформації фільтрувальної півмаски під час дихання, зменшення собівартості фільтрувального респіратора та покращення його експлуатаційних характеристик. Поставлена задача вирішується тим, що у відомій фільтрувальній протипиловій півмасці, яка включає фільтрувальну півмаску зі смугою обтюрації та притискним елементом і кріпильним гарнітуром, згідно корисної моделі півмаска, що виконана у формі трикутної призми, у якій бічні поверхні з'єднані між собою по краях жорстким швом, а смуга обтюрації утворена двома більшими та двома меншими сторонами, на краях яких зафіксовано кріпильний гарнітур. Корисна модель, що заявляється, показано на кресленнях: На фіг. 1 зображено розкрій респіратора. На фіг. 2 - зображено респіратор. Заявлений респіратор містить у, собі фільтрувальну півмаску у формі трикутної призми 1 з бічними поверхнями 2, з'єднаними жорсткими швами 3, з розміщеним на одній із довших сторін по середині носовим притискачем 4, утворений два довшими і двома меншими сторонами призми обтюратор 5, до якого кріпиться на спеціальному ущільнювачі 6 кріпильна гарнітура з наголів'ям 7, на поверхні призми при необхідності можна розмістити клапан видиху 8. Фільтрувальний респіратор виготовляється на спеціальному обладнанні. Сутність полягає у вирізання квадратної заготівки, яка складається з декількох шарів. На одній із діагоналей викреслюється прямокутник з відношенням сторін 1:4 (фіг. 1). На іншій діагоналі проводиться лінія для розрізу. Розріз доводять до ліній прямокутника з обох сторін. Потім за лініями прямокутника бічні поверхні згинаються з протилежних сторін. Таким чином утворюється трикутна призма. Бічні поверхні призми скріплюються між собою по краям жорстким швом. Кріплення наголів'я відбувається за протилежними краями півмаски з меншої сторони призми. На одній із довгої сторони призми по середні закріплюється притискний елемент. Фільтрувальний респіратор розташовують на обличчі таким чином, щоб притискний елемент (4) був в області перенісся (фіг. 2). За допомогою наголів'я (7) його фіксують на голові людини. При цьому форма трикутної призми дозволяє сформувати надійну смугу обтюрації. Також кріплення наголів'я, наприклад, в спеціальному ущільнювачі (6) забезпечить рівномірне притискання обтюратора півмаски до обличчя. Респіратор працює наступним чином. Запилене повітря при вдиханні надходить до поверхні фільтрувальної півмаски (2). При цьому за рахунок жорстких швів (3) не виникає ситуації зі злипанням бічних поверхонь півмаски і забезпечує роботу всієї площі фільтрувальної півмаски. Частки пилу більші за 15 мкм, вдаряючись об гладку поверхню захисного шару зі спанбонду, падають, не затримуючись на ній під час видихання повітря. Частки розміром менші за 15 мкм проникають до багатошарового фільтра, який має змінну за товщиною щільність упакування волокон. Частинки пилу більші за 5 мкм затримуються на першому шарі, а менші 5 мкм на другому та подальших фільтрувальних шарах за рахунок інерційного, дифузійного механізмів уловлювання аерозолів та наявності електростатичного заряду, нанесеного на волокна фільтрувального матеріалу. 1 UA 121881 U У таблиці наведені основні результати лабораторних випробувань фільтрувальних респіраторів відповідно до вимог ДСТУ EN 149:2003. Таблиця Результати лабораторних випробувань протипилових респіраторів Показники за ДСТУ EN 149:2003 Опір постійному повітряному потоку при 3 витраті 95 дм /хв, Р, Па, (вдих) після отримання; після температурного впливу після механічного впливу Пиломісткість при витраті повітря 95 3 дм /хв.; за 3 концентрації пилу 400 мг/м до 400 Па, П, г, для класу захисту FFP2 за відсутності в конструкції респіратора клапану видиху 5 не більше 240 Значення показників Запропонований Прототип респіратор 18,3±1,1 16,2±1,3 17,6±1,1 14,3±1,0 13,2±1,2 14,6±0,9 1,3 2,5 Вимога відсутня В таблиці наведені основні результати лабораторних випробувань фільтрувальної протипилової півмаски з яких видно, що початковий опір диханню у заявленої півмаски менший ніж у прототипу. При цьому пиломісткість і термін захисної дії зросли більше ніж у два рази при 3 концентрації пилу в повітря 400 мг/м . Заявлений респіратор рекомендується використовувати на вугільних шахтах зі значною запиленістю гірничих виробок. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Фільтрувальна протипилова півмаска, яка включає фільтрувальну півмаску зі смугою обтюрації, притискним елементом та кріпильним гарнітуром, яка відрізняється тим, що півмаска виконана у формі трикутної призми, у якій бічні поверхні з'єднані між собою по краях жорстким швом, а смуга обтюрації утворена двома більшими та двома меншими сторонами, на краях яких зафіксовано кріпильну гарнітуру. 2 UA 121881 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
