Протипиловий респіратор “дельта”

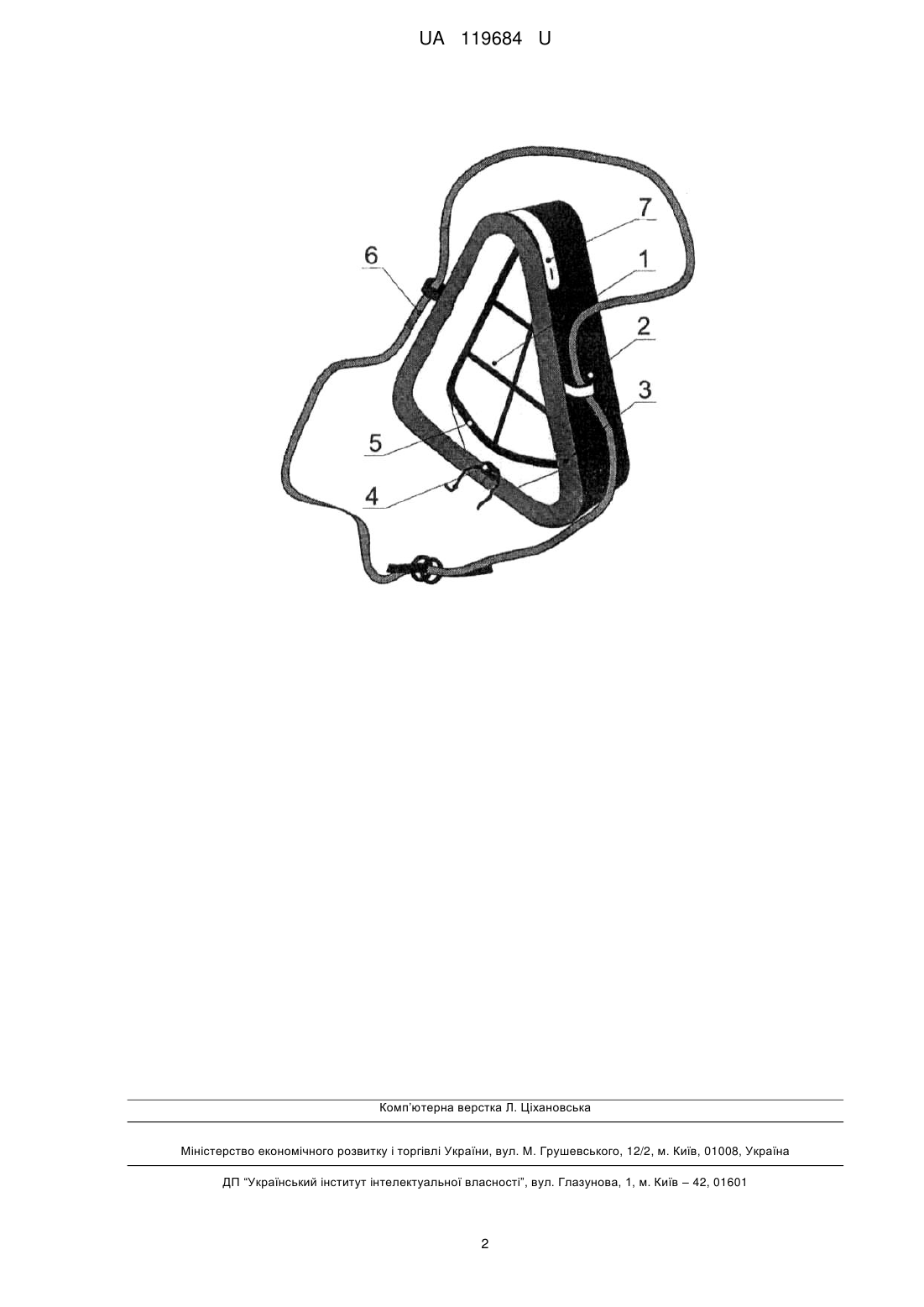

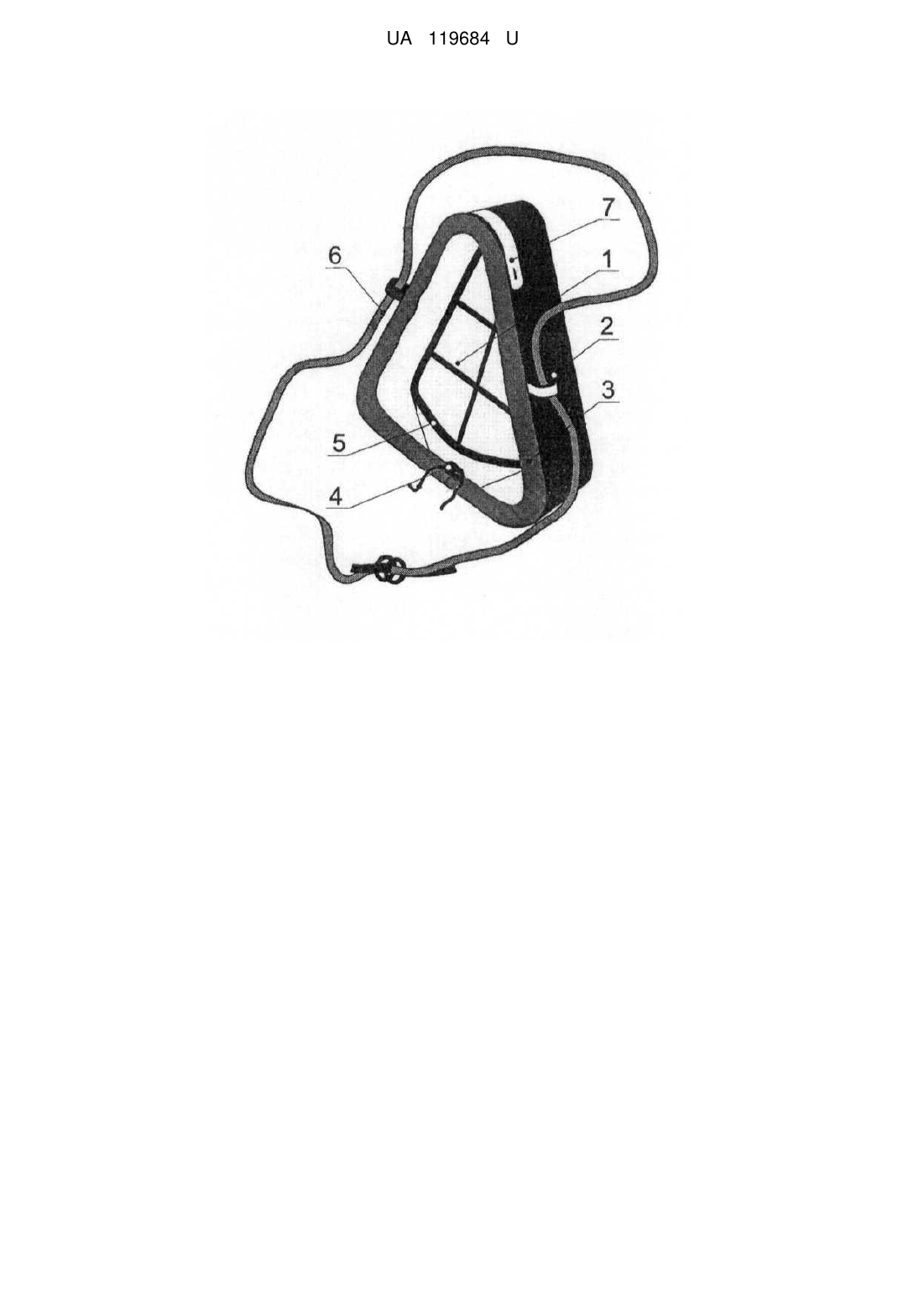

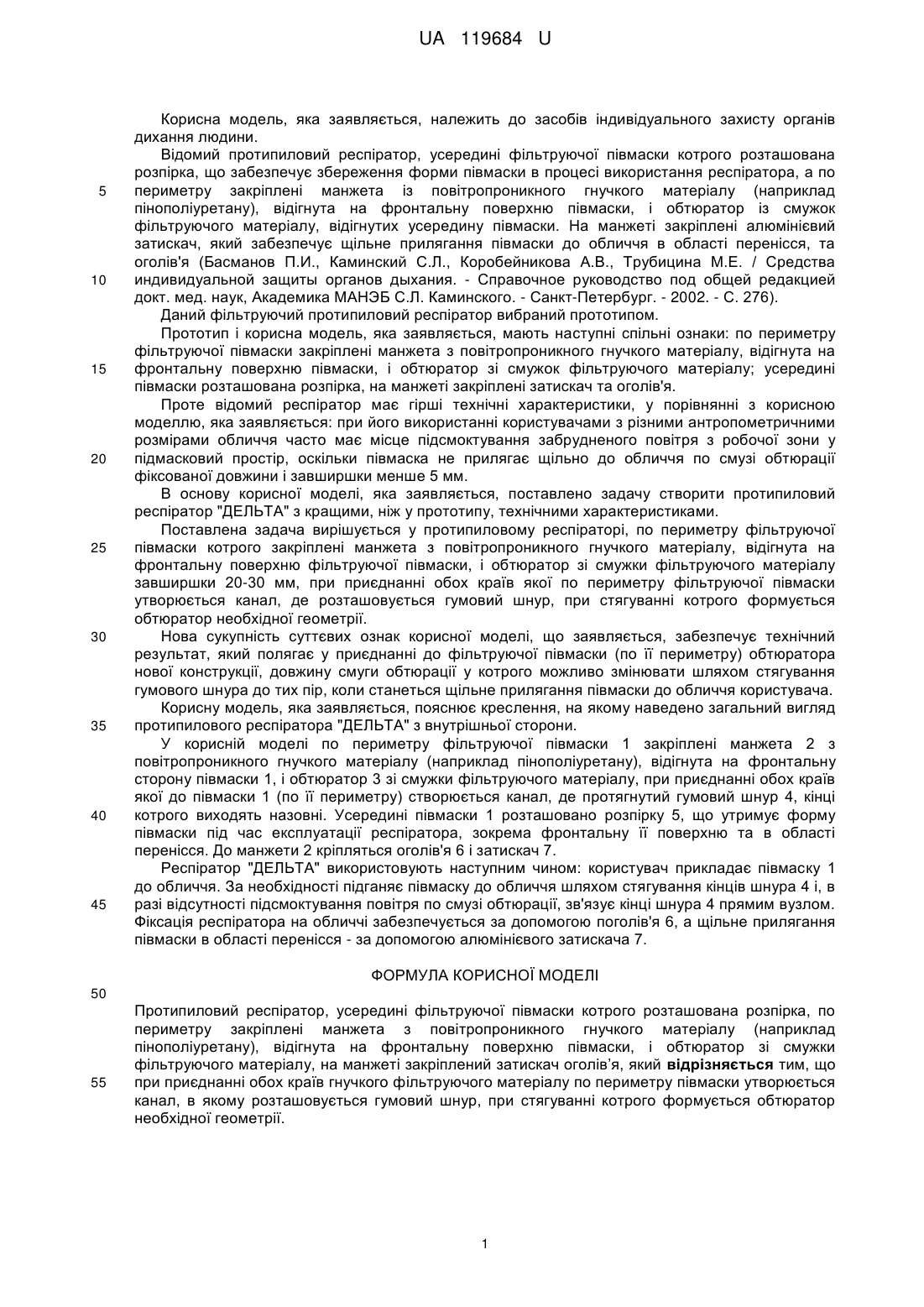

Реферат: Протипиловий респіратор, усередині фільтруючої півмаски котрого розташована розпірка, по периметру закріплені манжета з повітропроникного гнучкого матеріалу (наприклад пінополіуретану), відігнута на фронтальну поверхню півмаски, і обтюратор зі смужки фільтруючого матеріалу, на манжеті закріплений затискач оголів’я. При цьому при приєднанні обох країв гнучкого фільтруючого матеріалу по периметру півмаски утворюється канал, в якому розташовується гумовий шнур, при стягуванні котрого формується обтюратор необхідної геометрії. UA 119684 U (12) UA 119684 U UA 119684 U 5 10 15 20 25 30 35 40 45 Корисна модель, яка заявляється, належить до засобів індивідуального захисту органів дихання людини. Відомий протипиловий респіратор, усередині фільтруючої півмаски котрого розташована розпірка, що забезпечує збереження форми півмаски в процесі використання респіратора, а по периметру закріплені манжета із повітропроникного гнучкого матеріалу (наприклад пінополіуретану), відігнута на фронтальну поверхню півмаски, і обтюратор із смужок фільтруючого матеріалу, відігнутих усередину півмаски. На манжеті закріплені алюмінієвий затискач, який забезпечує щільне прилягання півмаски до обличчя в області перенісся, та оголів'я (Басманов П.И., Каминский С.Л., Коробейникова А.В., Трубицина М.Е. / Средства индивидуальной защиты органов дыхания. - Справочное руководство под общей редакцией докт. мед. наук, Академика МАНЭБ С.Л. Каминского. - Санкт-Петербург. - 2002. - С. 276). Даний фільтруючий протипиловий респіратор вибраний прототипом. Прототип і корисна модель, яка заявляється, мають наступні спільні ознаки: по периметру фільтруючої півмаски закріплені манжета з повітропроникного гнучкого матеріалу, відігнута на фронтальну поверхню півмаски, і обтюратор зі смужок фільтруючого матеріалу; усередині півмаски розташована розпірка, на манжеті закріплені затискач та оголів'я. Проте відомий респіратор має гірші технічні характеристики, у порівнянні з корисною моделлю, яка заявляється: при його використанні користувачами з різними антропометричними розмірами обличчя часто має місце підсмоктування забрудненого повітря з робочої зони у підмасковий простір, оскільки півмаска не прилягає щільно до обличчя по смузі обтюрації фіксованої довжини і завширшки менше 5 мм. В основу корисної моделі, яка заявляється, поставлено задачу створити протипиловий респіратор "ДЕЛЬТА" з кращими, ніж у прототипу, технічними характеристиками. Поставлена задача вирішується у протипиловому респіраторі, по периметру фільтруючої півмаски котрого закріплені манжета з повітропроникного гнучкого матеріалу, відігнута на фронтальну поверхню фільтруючої півмаски, і обтюратор зі смужки фільтруючого матеріалу завширшки 20-30 мм, при приєднанні обох країв якої по периметру фільтруючої півмаски утворюється канал, де розташовується гумовий шнур, при стягуванні котрого формується обтюратор необхідної геометрії. Нова сукупність суттєвих ознак корисної моделі, що заявляється, забезпечує технічний результат, який полягає у приєднанні до фільтруючої півмаски (по її периметру) обтюратора нової конструкції, довжину смуги обтюрації у котрого можливо змінювати шляхом стягування гумового шнура до тих пір, коли станеться щільне прилягання півмаски до обличчя користувача. Корисну модель, яка заявляється, пояснює креслення, на якому наведено загальний вигляд протипилового респіратора "ДЕЛЬТА" з внутрішньої сторони. У корисній моделі по периметру фільтруючої півмаски 1 закріплені манжета 2 з повітропроникного гнучкого матеріалу (наприклад пінополіуретану), відігнута на фронтальну сторону півмаски 1, і обтюратор 3 зі смужки фільтруючого матеріалу, при приєднанні обох країв якої до півмаски 1 (по її периметру) створюється канал, де протягнутий гумовий шнур 4, кінці котрого виходять назовні. Усередині півмаски 1 розташовано розпірку 5, що утримує форму півмаски під час експлуатації респіратора, зокрема фронтальну її поверхню та в області перенісся. До манжети 2 кріпляться оголів'я 6 і затискач 7. Респіратор "ДЕЛЬТА" використовують наступним чином: користувач прикладає півмаску 1 до обличчя. За необхідності підганяє півмаску до обличчя шляхом стягування кінців шнура 4 і, в разі відсутності підсмоктування повітря по смузі обтюрації, зв'язує кінці шнура 4 прямим вузлом. Фіксація респіратора на обличчі забезпечується за допомогою поголів'я 6, а щільне прилягання півмаски в області перенісся - за допомогою алюмінієвого затискача 7. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Протипиловий респіратор, усередині фільтруючої півмаски котрого розташована розпірка, по периметру закріплені манжета з повітропроникного гнучкого матеріалу (наприклад пінополіуретану), відігнута на фронтальну поверхню півмаски, і обтюратор зі смужки фільтруючого матеріалу, на манжеті закріплений затискач оголів’я, який відрізняється тим, що при приєднанні обох країв гнучкого фільтруючого матеріалу по периметру півмаски утворюється канал, в якому розташовується гумовий шнур, при стягуванні котрого формується обтюратор необхідної геометрії. 1 UA 119684 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
