Напірна установка для знезалізнення води

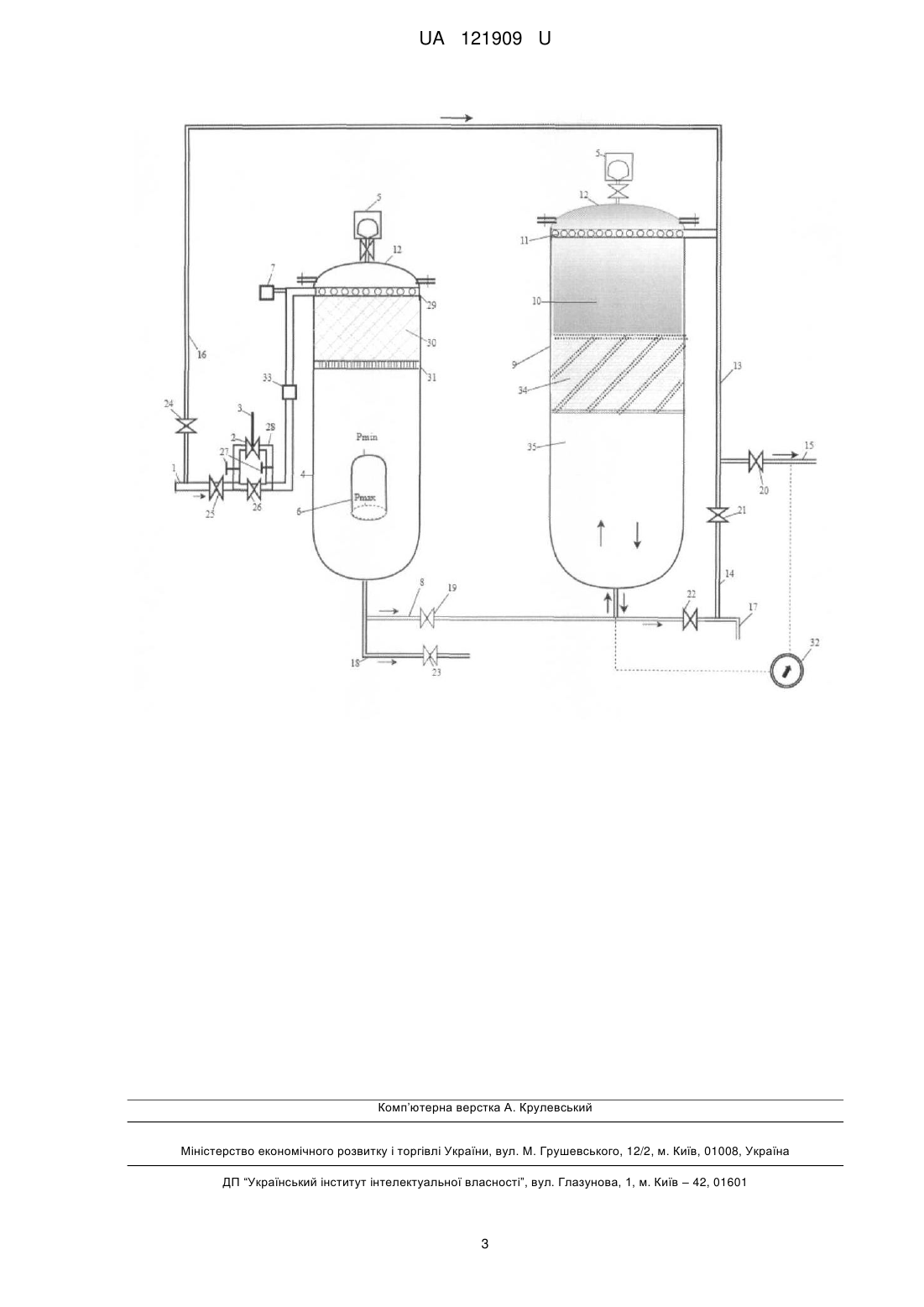

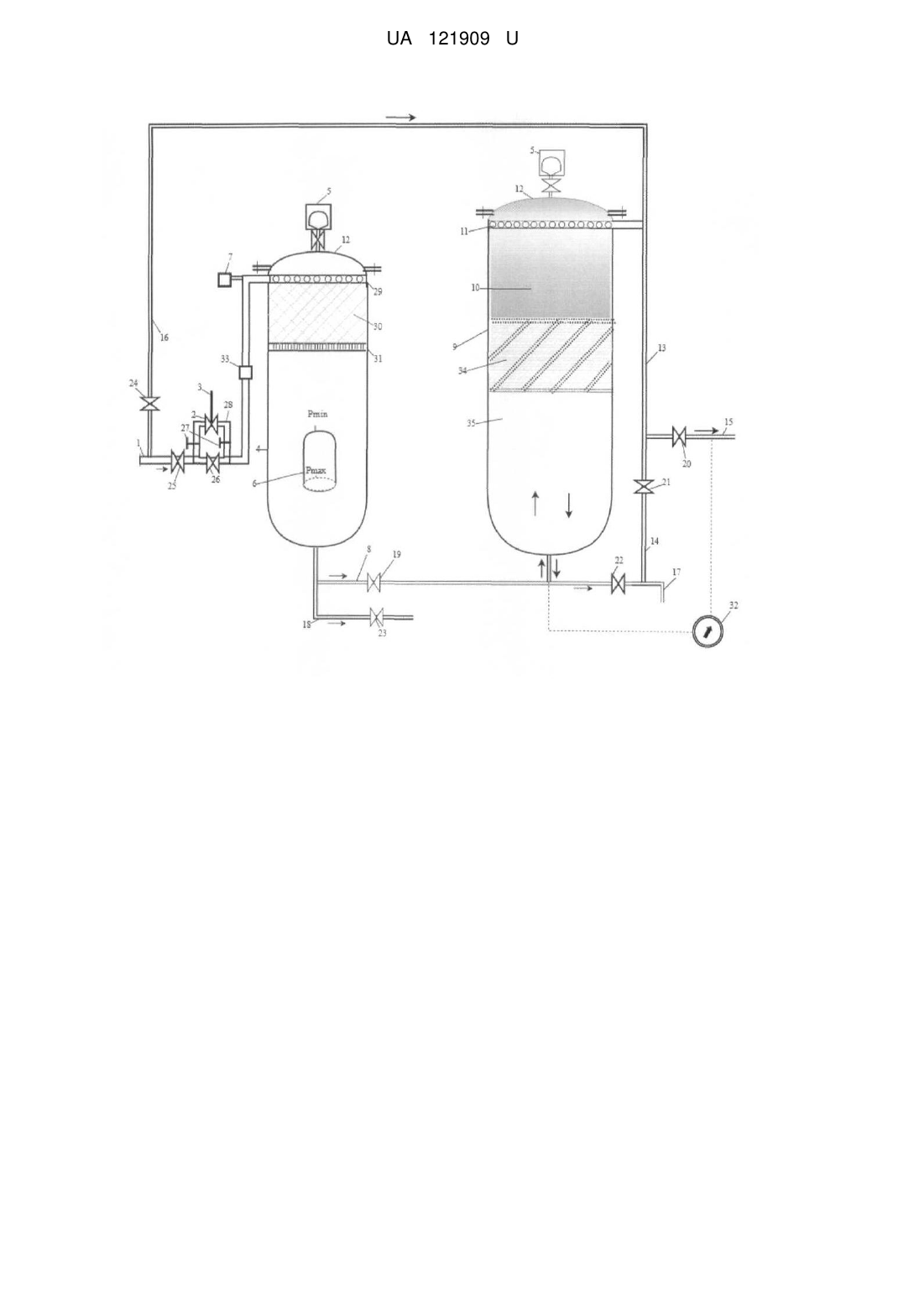

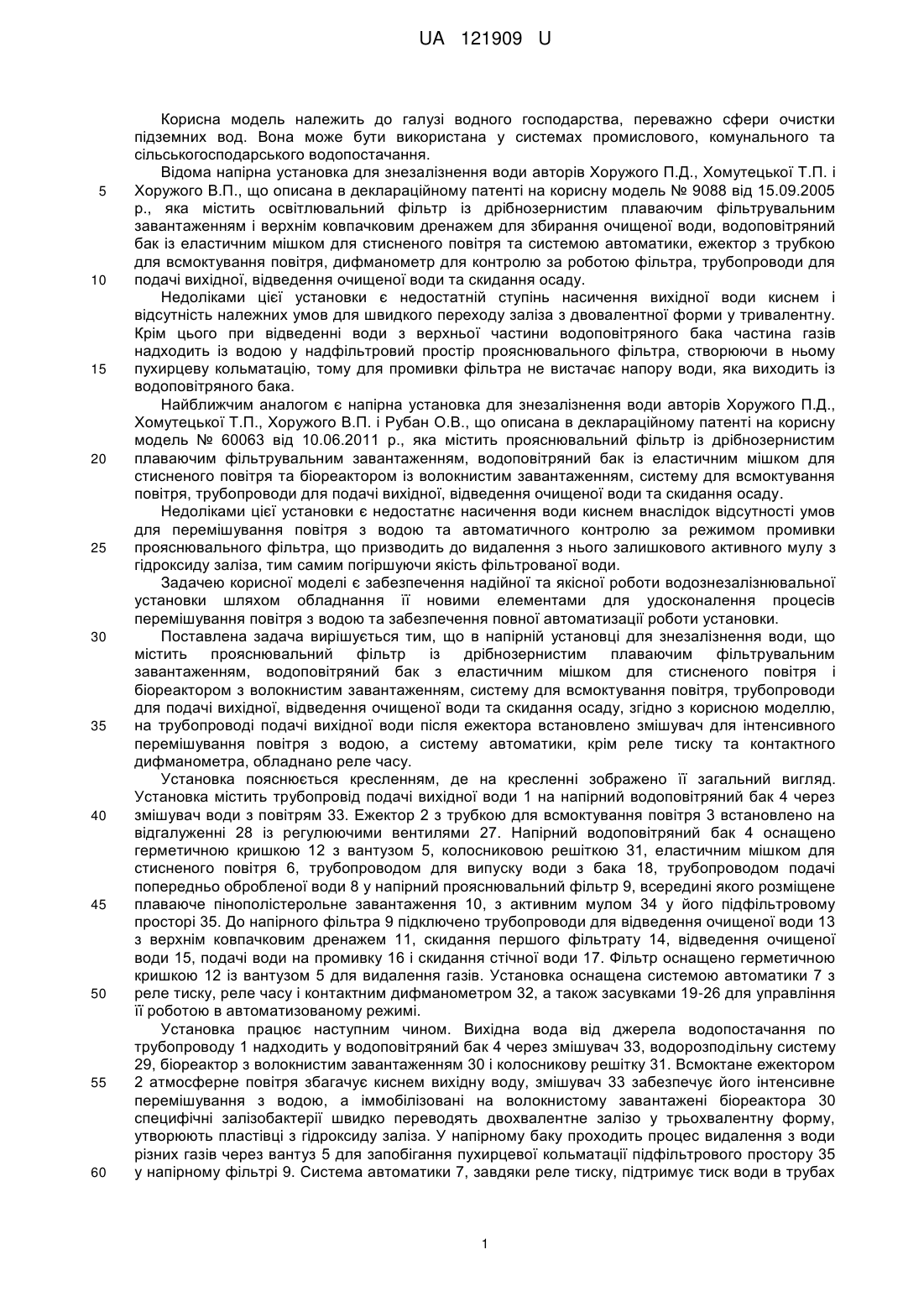

Реферат: Напірна установка для знезалізнення води містить прояснювальний фільтр із дрібнозернистим плаваючим фільтрувальним завантаженням, водоповітряний бак з еластичним мішком для стисненого повітря і біореактором з волокнистим завантаженням, систему для всмоктування повітря, трубопроводи для подачі вихідної, відведення очищеної води та скидання осаду. Трубопроводі подачі вихідної води після ежектора встановлено змішувач для інтенсивного перемішування повітря з водою, а систему автоматики, обладнано реле часу. UA 121909 U (54) НАПІРНА УСТАНОВКА ДЛЯ ЗНЕЗАЛІЗНЕННЯ ВОДИ UA 121909 U UA 121909 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі водного господарства, переважно сфери очистки підземних вод. Вона може бути використана у системах промислового, комунального та сільськогосподарського водопостачання. Відома напірна установка для знезалізнення води авторів Хоружого П.Д., Хомутецької Т.П. і Хоружого В.П., що описана в деклараційному патенті на корисну модель № 9088 від 15.09.2005 p., яка містить освітлювальний фільтр із дрібнозернистим плаваючим фільтрувальним завантаженням і верхнім ковпачковим дренажем для збирання очищеної води, водоповітряний бак із еластичним мішком для стисненого повітря та системою автоматики, ежектор з трубкою для всмоктування повітря, дифманометр для контролю за роботою фільтра, трубопроводи для подачі вихідної, відведення очищеної води та скидання осаду. Недоліками цієї установки є недостатній ступінь насичення вихідної води киснем і відсутність належних умов для швидкого переходу заліза з двовалентної форми у тривалентну. Крім цього при відведенні води з верхньої частини водоповітряного бака частина газів надходить із водою у надфільтровий простір прояснювального фільтра, створюючи в ньому пухирцеву кольматацію, тому для промивки фільтра не вистачає напору води, яка виходить із водоповітряного бака. Найближчим аналогом є напірна установка для знезалізнення води авторів Хоружого П.Д., Хомутецької Т.П., Хоружого В.П. і Рубан О.В., що описана в деклараційному патенті на корисну модель № 60063 від 10.06.2011 p., яка містить прояснювальний фільтр із дрібнозернистим плаваючим фільтрувальним завантаженням, водоповітряний бак із еластичним мішком для стисненого повітря та біореактором із волокнистим завантаженням, систему для всмоктування повітря, трубопроводи для подачі вихідної, відведення очищеної води та скидання осаду. Недоліками цієї установки є недостатнє насичення води киснем внаслідок відсутності умов для перемішування повітря з водою та автоматичного контролю за режимом промивки прояснювального фільтра, що призводить до видалення з нього залишкового активного мулу з гідроксиду заліза, тим самим погіршуючи якість фільтрованої води. Задачею корисної моделі є забезпечення надійної та якісної роботи водознезалізнювальної установки шляхом обладнання її новими елементами для удосконалення процесів перемішування повітря з водою та забезпечення повної автоматизації роботи установки. Поставлена задача вирішується тим, що в напірній установці для знезалізнення води, що містить прояснювальний фільтр із дрібнозернистим плаваючим фільтрувальним завантаженням, водоповітряний бак з еластичним мішком для стисненого повітря і біореактором з волокнистим завантаженням, систему для всмоктування повітря, трубопроводи для подачі вихідної, відведення очищеної води та скидання осаду, згідно з корисною моделлю, на трубопроводі подачі вихідної води після ежектора встановлено змішувач для інтенсивного перемішування повітря з водою, а систему автоматики, крім реле тиску та контактного дифманометра, обладнано реле часу. Установка пояснюється кресленням, де на кресленні зображено її загальний вигляд. Установка містить трубопровід подачі вихідної води 1 на напірний водоповітряний бак 4 через змішувач води з повітрям 33. Ежектор 2 з трубкою для всмоктування повітря 3 встановлено на відгалуженні 28 із регулюючими вентилями 27. Напірний водоповітряний бак 4 оснащено герметичною кришкою 12 з вантузом 5, колосниковою решіткою 31, еластичним мішком для стисненого повітря 6, трубопроводом для випуску води з бака 18, трубопроводом подачі попередньо обробленої води 8 у напірний прояснювальний фільтр 9, всередині якого розміщене плаваюче пінополістерольне завантаження 10, з активним мулом 34 у його підфільтровому просторі 35. До напірного фільтра 9 підключено трубопроводи для відведення очищеної води 13 з верхнім ковпачковим дренажем 11, скидання першого фільтрату 14, відведення очищеної води 15, подачі води на промивку 16 і скидання стічної води 17. Фільтр оснащено герметичною кришкою 12 із вантузом 5 для видалення газів. Установка оснащена системою автоматики 7 з реле тиску, реле часу і контактним дифманометром 32, а також засувками 19-26 для управління її роботою в автоматизованому режимі. Установка працює наступним чином. Вихідна вода від джерела водопостачання по трубопроводу 1 надходить у водоповітряний бак 4 через змішувач 33, водорозподільну систему 29, біореактор з волокнистим завантаженням 30 і колосникову решітку 31. Всмоктане ежектором 2 атмосферне повітря збагачує киснем вихідну воду, змішувач 33 забезпечує його інтенсивне перемішування з водою, а іммобілізовані на волокнистому завантажені біореактора 30 специфічні залізобактерії швидко переводять двохвалентне залізо у трьохвалентну форму, утворюють пластівці з гідроксиду заліза. У напірному баку проходить процес видалення з води різних газів через вантуз 5 для запобігання пухирцевої кольматації підфільтрового простору 35 у напірному фільтрі 9. Система автоматики 7, завдяки реле тиску, підтримує тиск води в трубах 1 UA 121909 U 5 10 15 у розрахункових межах, включаючи насос при мінімальному тиску P min та виключаючи його при максимальному Рmах. Дегазована вода з дрібними пластівцями з гідроксиду заліза з нижньої частини водоповітряного бака 4 по трубопроводу 8 надходить на прояснювальний фільтр 9, де при висхідному фільтруванні води через активний мул 34 та плаваюче пінополістирольне завантаження 10 виникають сприятливі умови для контактної коагуляції води та її глибокого прояснення. Фільтрована вода збирається за допомогою верхнього ковпачкового дренажу 11 і відводиться по трубі 13. Фільтр промивають, коли втрати напору в активному мулі 34 і фільтрувальному завантаженні 10 досягають граничної величини, контроль яких здійснюється за допомогою контактного дифманометра 32, що передає сигнал для закриття засувок з електроприводом 19, 25 і 20 та відкриття засувок 24 і 22. Вода, рухаючись у зворотному напрямку, розширює пінополістирольне завантаження 10 і вимиває з підфільтрового простору 35 надлишковий активний мул 34, зменшуючи його вміст від Gmax до Gmin. Промивну воду скидають по водопроводу 17 у каналізацію. Тривалість промивки контролює реле часу в системі автоматики 7, яке передає сигнали на послідовне закриття засувок 24 і 22 з одночасним відкриттям засувки 25 а потім 19, або спочатку 21, потім 20. Перевага запропонованої установки полягає у забезпечені високої якості очищеної води, зручності її експлуатації при повній автоматизації роботи та зменшенні собівартості очищеної води. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Напірна установка для знезалізнення води, що містить прояснювальний фільтр із дрібнозернистим плаваючим фільтрувальним завантаженням, водоповітряний бак з еластичним мішком для стисненого повітря і біореактором з волокнистим завантаженням, систему для всмоктування повітря, трубопроводи для подачі вихідної, відведення очищеної води та скидання осаду, яка відрізняється тим, що на трубопроводі подачі вихідної води після ежектора встановлено змішувач для інтенсивного перемішування повітря з водою, а систему автоматики, крім реле тиску та контактного дифманометра, обладнано реле часу. 2 UA 121909 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
