Мундштук для паління

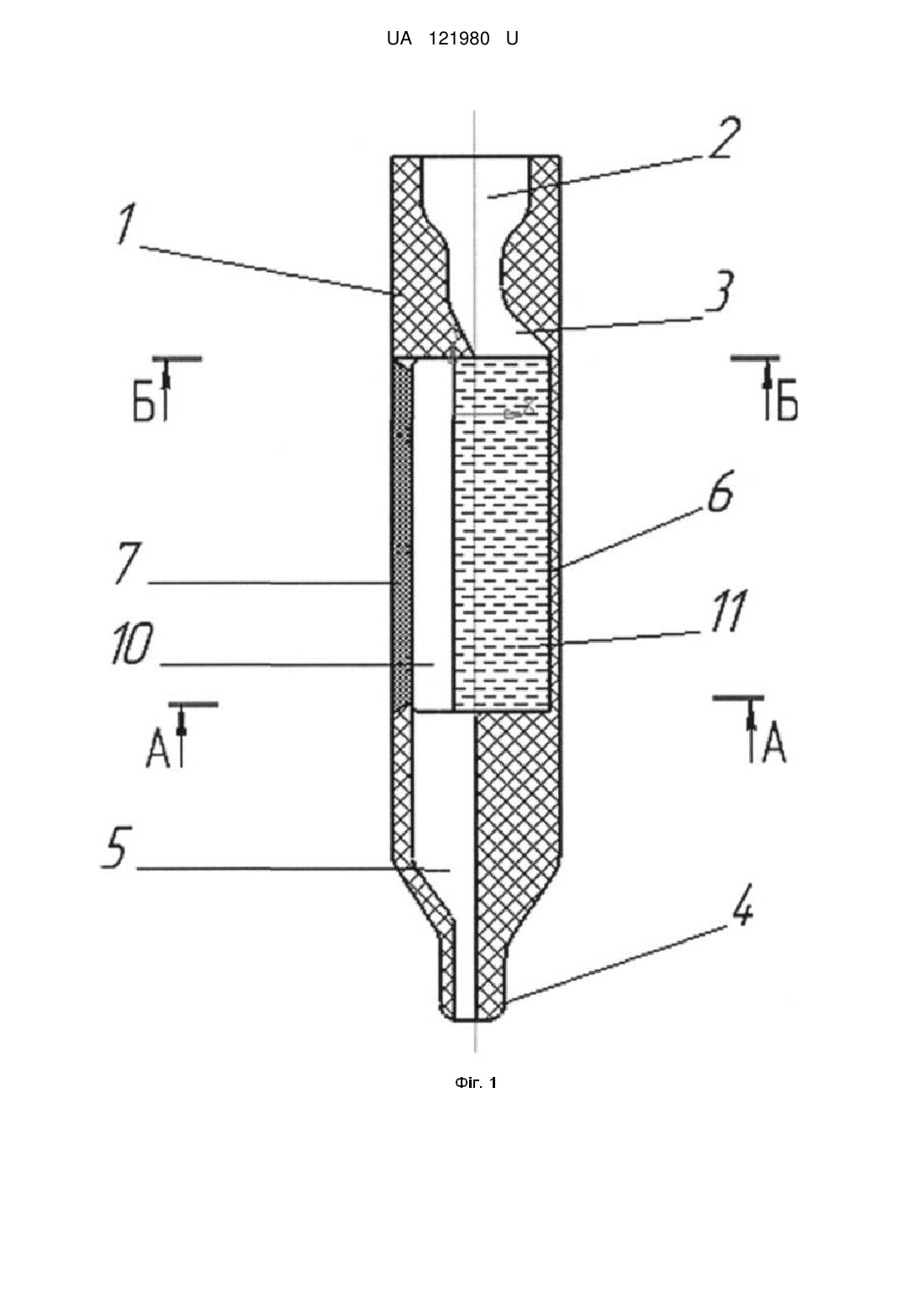

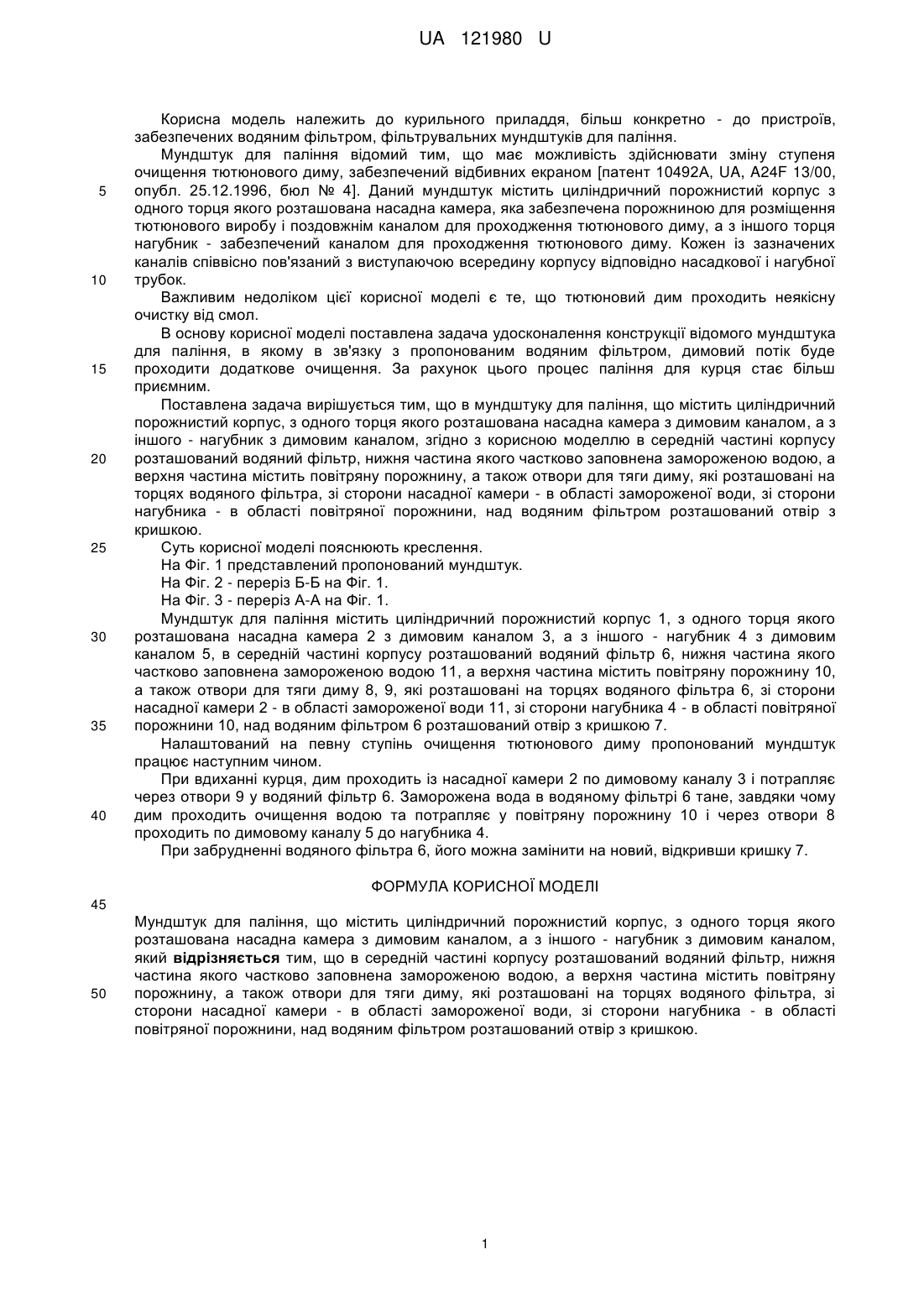

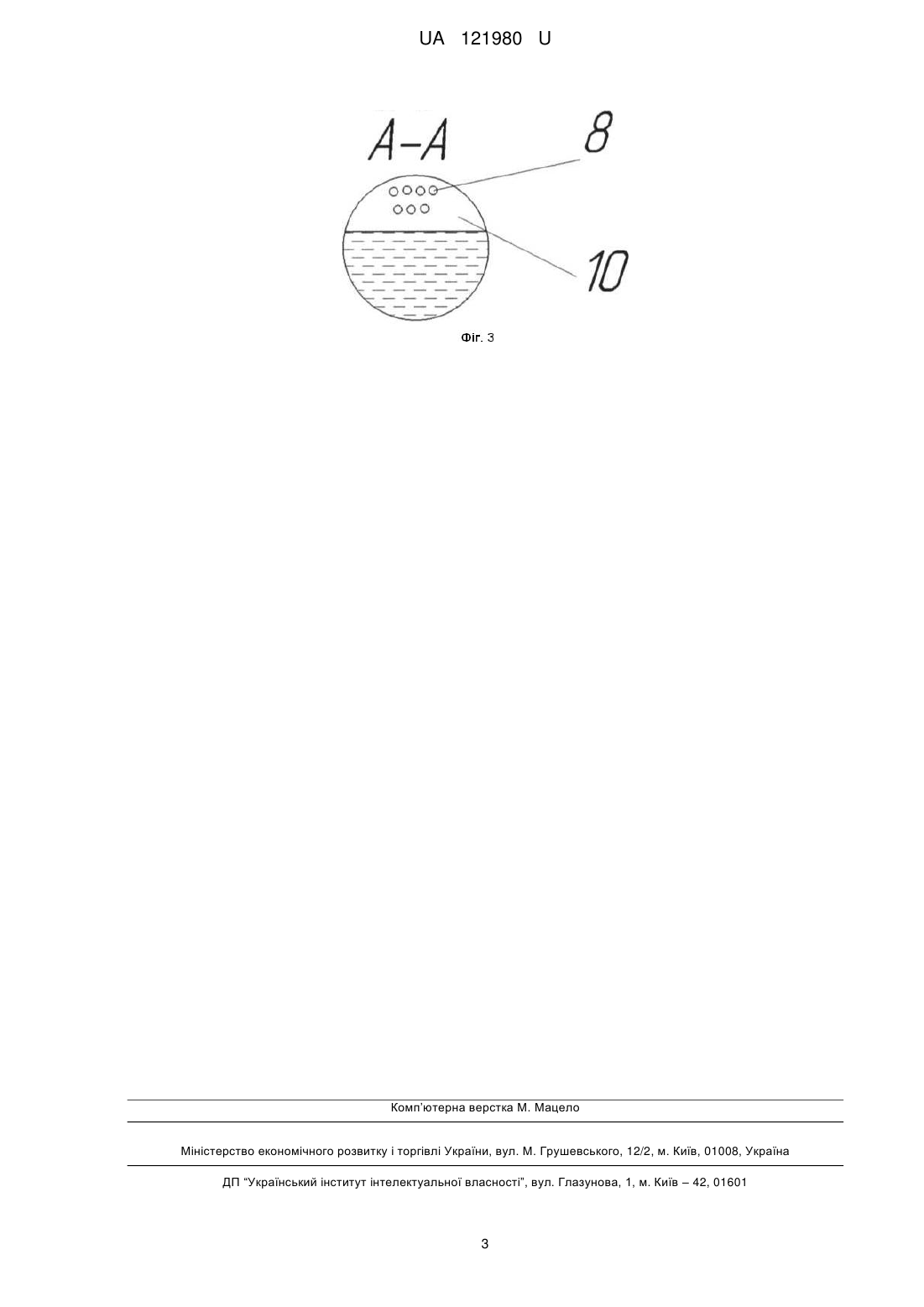

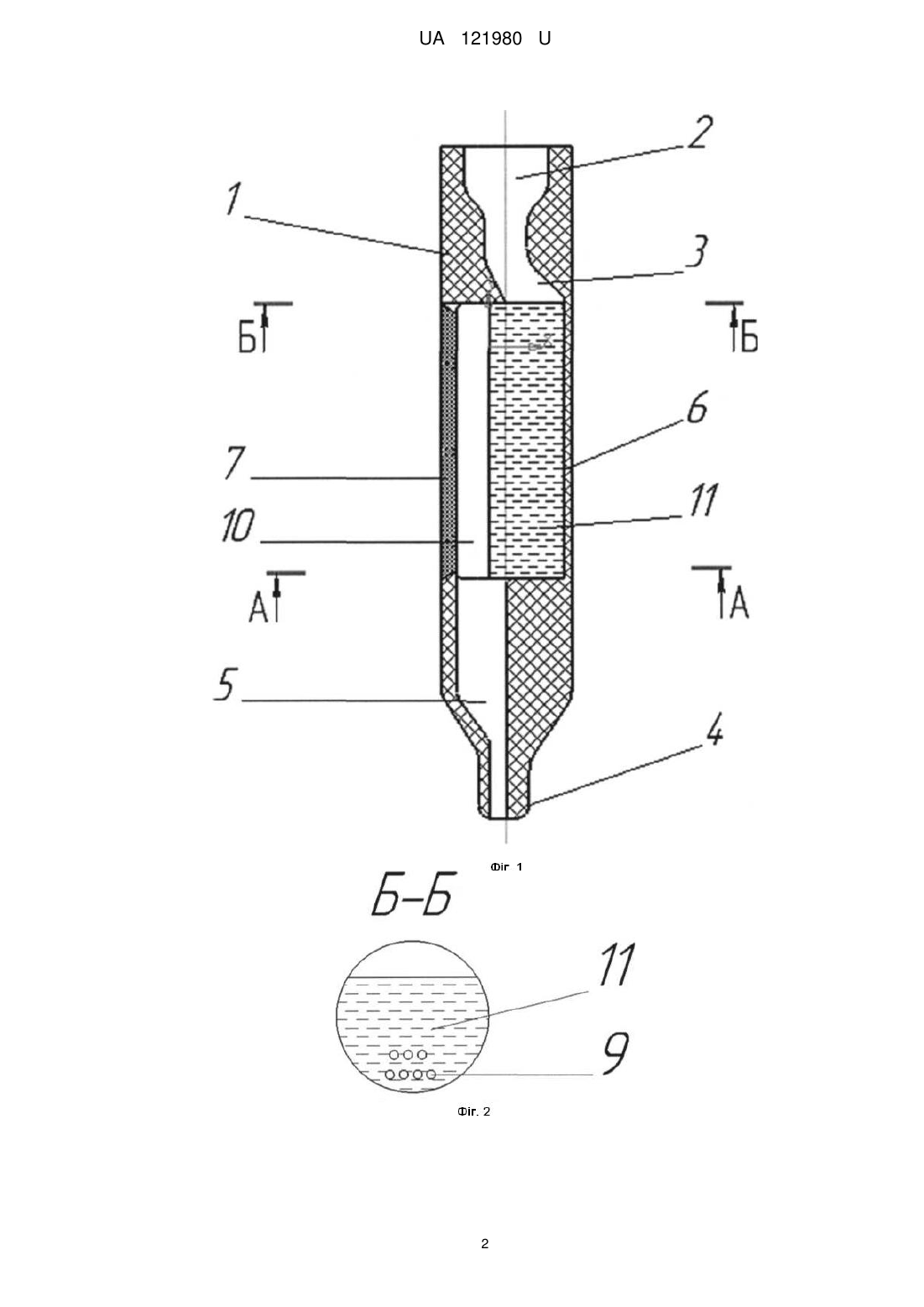

Реферат: UA 121980 U UA 121980 U 5 10 15 20 25 30 35 40 Корисна модель належить до курильного приладдя, більш конкретно - до пристроїв, забезпечених водяним фільтром, фільтрувальних мундштуків для паління. Мундштук для паління відомий тим, що має можливість здійснювати зміну ступеня очищення тютюнового диму, забезпечений відбивних екраном [патент 10492А, UA, A24F 13/00, опубл. 25.12.1996, бюл № 4]. Даний мундштук містить циліндричний порожнистий корпус з одного торця якого розташована насадна камера, яка забезпечена порожниною для розміщення тютюнового виробу і поздовжнім каналом для проходження тютюнового диму, а з іншого торця нагубник - забезпечений каналом для проходження тютюнового диму. Кожен із зазначених каналів співвісно пов'язаний з виступаючою всередину корпусу відповідно насадкової і нагубної трубок. Важливим недоліком цієї корисної моделі є те, що тютюновий дим проходить неякісну очистку від смол. В основу корисної моделі поставлена задача удосконалення конструкції відомого мундштука для паління, в якому в зв'язку з пропонованим водяним фільтром, димовий потік буде проходити додаткове очищення. За рахунок цього процес паління для курця стає більш приємним. Поставлена задача вирішується тим, що в мундштуку для паління, що містить циліндричний порожнистий корпус, з одного торця якого розташована насадна камера з димовим каналом, а з іншого - нагубник з димовим каналом, згідно з корисною моделлю в середній частині корпусу розташований водяний фільтр, нижня частина якого частково заповнена замороженою водою, а верхня частина містить повітряну порожнину, а також отвори для тяги диму, які розташовані на торцях водяного фільтра, зі сторони насадної камери - в області замороженої води, зі сторони нагубника - в області повітряної порожнини, над водяним фільтром розташований отвір з кришкою. Суть корисної моделі пояснюють креслення. На Фіг. 1 представлений пропонований мундштук. На Фіг. 2 - переріз Б-Б на Фіг. 1. На Фіг. 3 - переріз А-А на Фіг. 1. Мундштук для паління містить циліндричний порожнистий корпус 1, з одного торця якого розташована насадна камера 2 з димовим каналом 3, а з іншого - нагубник 4 з димовим каналом 5, в середній частині корпусу розташований водяний фільтр 6, нижня частина якого частково заповнена замороженою водою 11, а верхня частина містить повітряну порожнину 10, а також отвори для тяги диму 8, 9, які розташовані на торцях водяного фільтра 6, зі сторони насадної камери 2 - в області замороженої води 11, зі сторони нагубника 4 - в області повітряної порожнини 10, над водяним фільтром 6 розташований отвір з кришкою 7. Налаштований на певну ступінь очищення тютюнового диму пропонований мундштук працює наступним чином. При вдиханні курця, дим проходить із насадної камери 2 по димовому каналу 3 і потрапляє через отвори 9 у водяний фільтр 6. Заморожена вода в водяному фільтрі 6 тане, завдяки чому дим проходить очищення водою та потрапляє у повітряну порожнину 10 і через отвори 8 проходить по димовому каналу 5 до нагубника 4. При забрудненні водяного фільтра 6, його можна замінити на новий, відкривши кришку 7. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Мундштук для паління, що містить циліндричний порожнистий корпус, з одного торця якого розташована насадна камера з димовим каналом, а з іншого - нагубник з димовим каналом, який відрізняється тим, що в середній частині корпусу розташований водяний фільтр, нижня частина якого частково заповнена замороженою водою, а верхня частина містить повітряну порожнину, а також отвори для тяги диму, які розташовані на торцях водяного фільтра, зі сторони насадної камери - в області замороженої води, зі сторони нагубника - в області повітряної порожнини, над водяним фільтром розташований отвір з кришкою. 1 UA 121980 U 2 UA 121980 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
