Пристрій для паління
Формула / Реферат
Пристрій для паління, що містить полий корпус з муштуком, який відрізняється тим, що корпус виконаний герметичним і має резервуар для зберігання диму, має камеру змішування і в ньому встановлені здвоєні поршні з пружинами пов'язані з регулятором подачі поршнів, при цьому корпус з протилежного муштукові боку має клапан заправки пристрою димом, на боковій поверхні отвір з фільтром, а на вході в камеру змішування встановлений стабілізатор (фітіль) подачі диму.
Текст

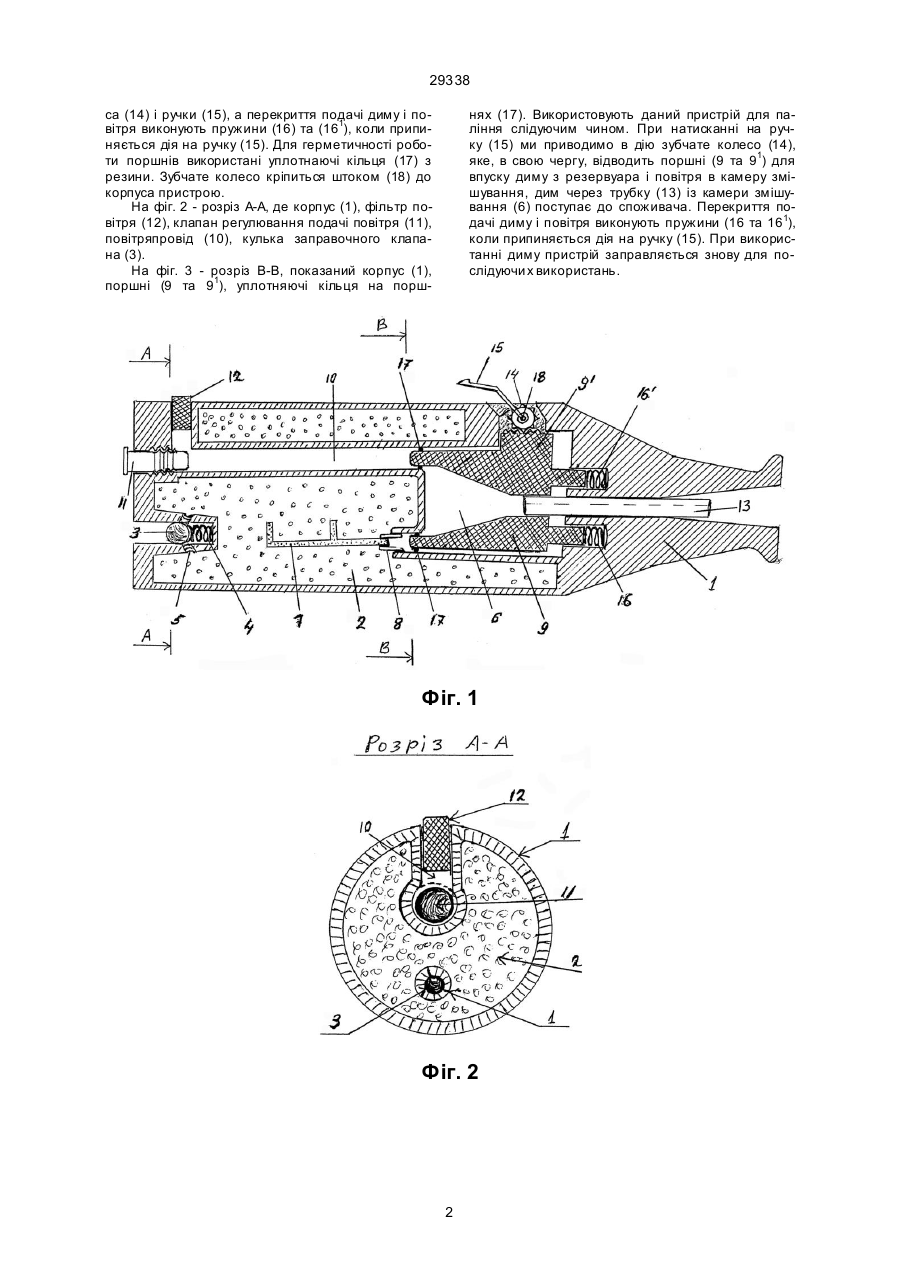

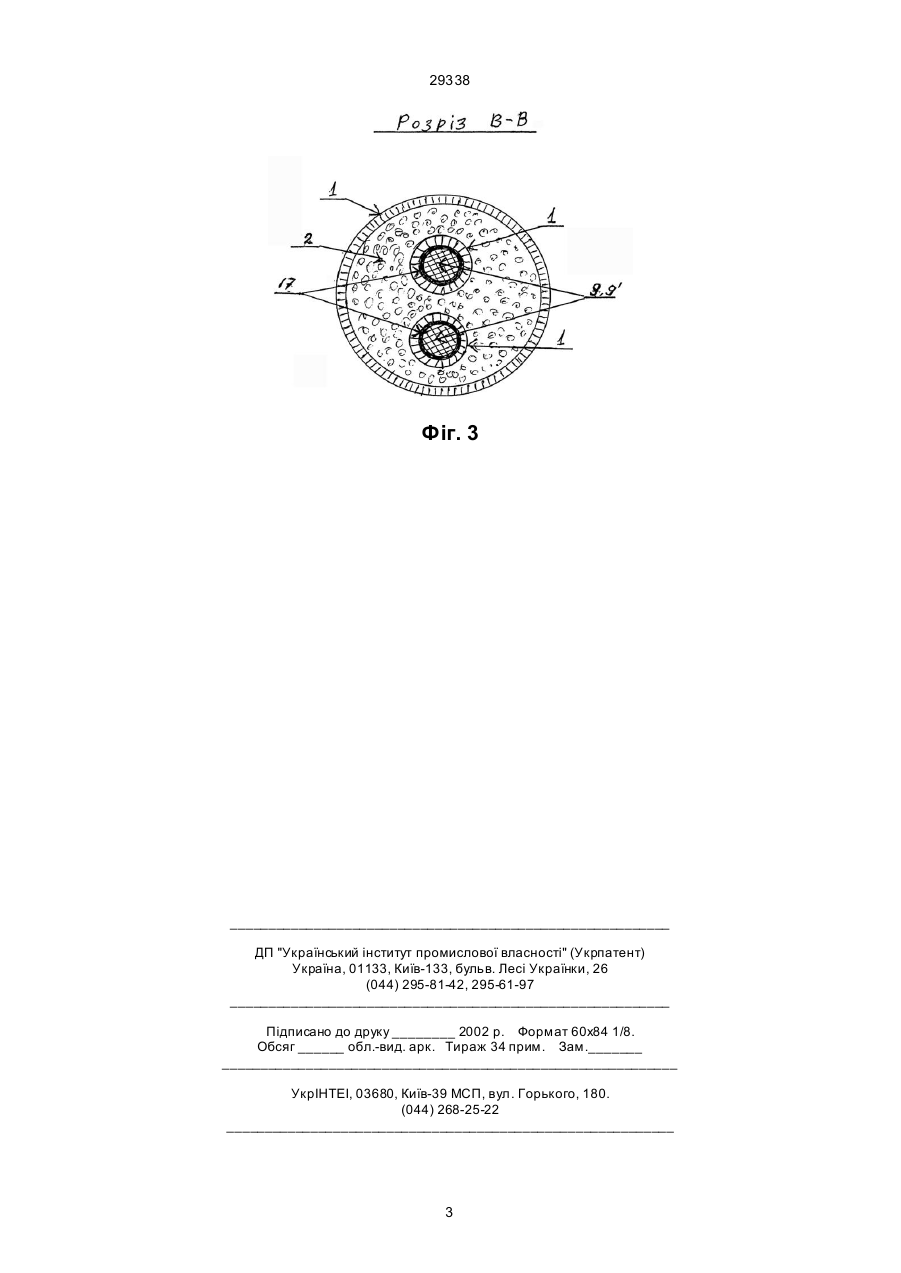

Пристрій для паління, що містить полий корпус з муштуком, який відрізняється тим, що кор 29338 са (14) і ручки (15), а перекриття подачі диму і повітря виконують пружини (16) та (161), коли припиняється дія на ручку (15). Для герметичності роботи поршнів використані уплотнаючі кільця (17) з резини. Зубчате колесо кріпиться штоком (18) до корпуса пристрою. На фіг. 2 - розріз А-А, де корпус (1), фільтр повітря (12), клапан регулювання подачі повітря (11), повітряпровід (10), кулька заправочного клапана (3). На фіг. 3 - розріз В-В, показаний корпус (1), поршні (9 та 91), уплотняючі кільця на порш нях (17). Використовують даний пристрій для паління слідуючим чином. При натисканні на ручку (15) ми приводимо в дію зубчате колесо (14), яке, в свою чергу, відводить поршні (9 та 91) для впуску диму з резервуара і повітря в камеру змішування, дим через трубку (13) із камери змішування (6) поступає до споживача. Перекриття подачі диму і повітря виконують пружини (16 та 161), коли припиняється дія на ручку (15). При використанні диму пристрій заправляється знову для послідуючи х використань. Фіг. 1 Фіг. 2 2 29338 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for smoking
Автори англійськоюBazenko Anatolii Moiseiovych
Назва патенту російськоюУстройство для курения
Автори російськоюБазенко Анатолий Моисеевич
МПК / Мітки
Код посилання
