Вузол кріплення гідравлічного гасителя коливань

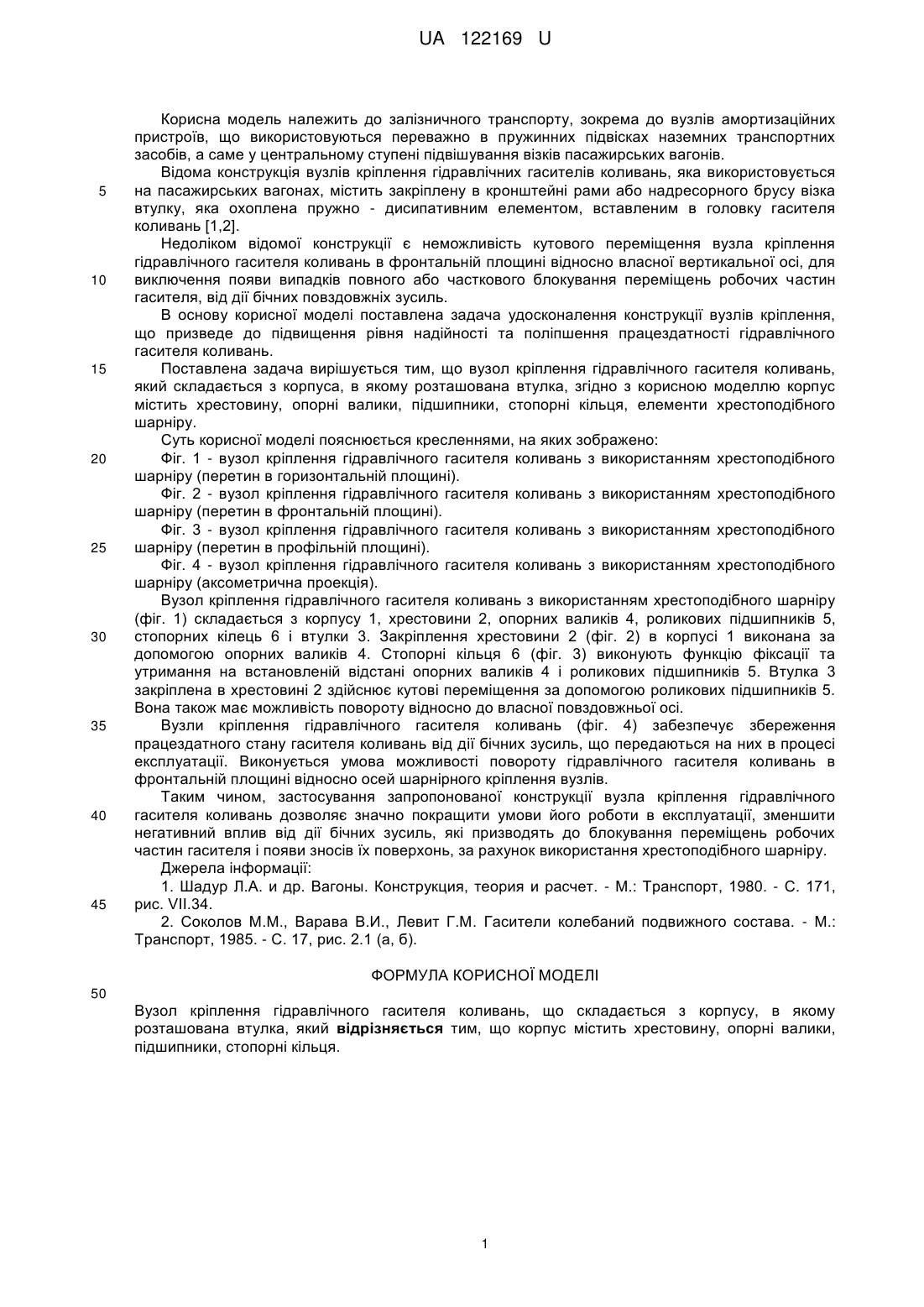

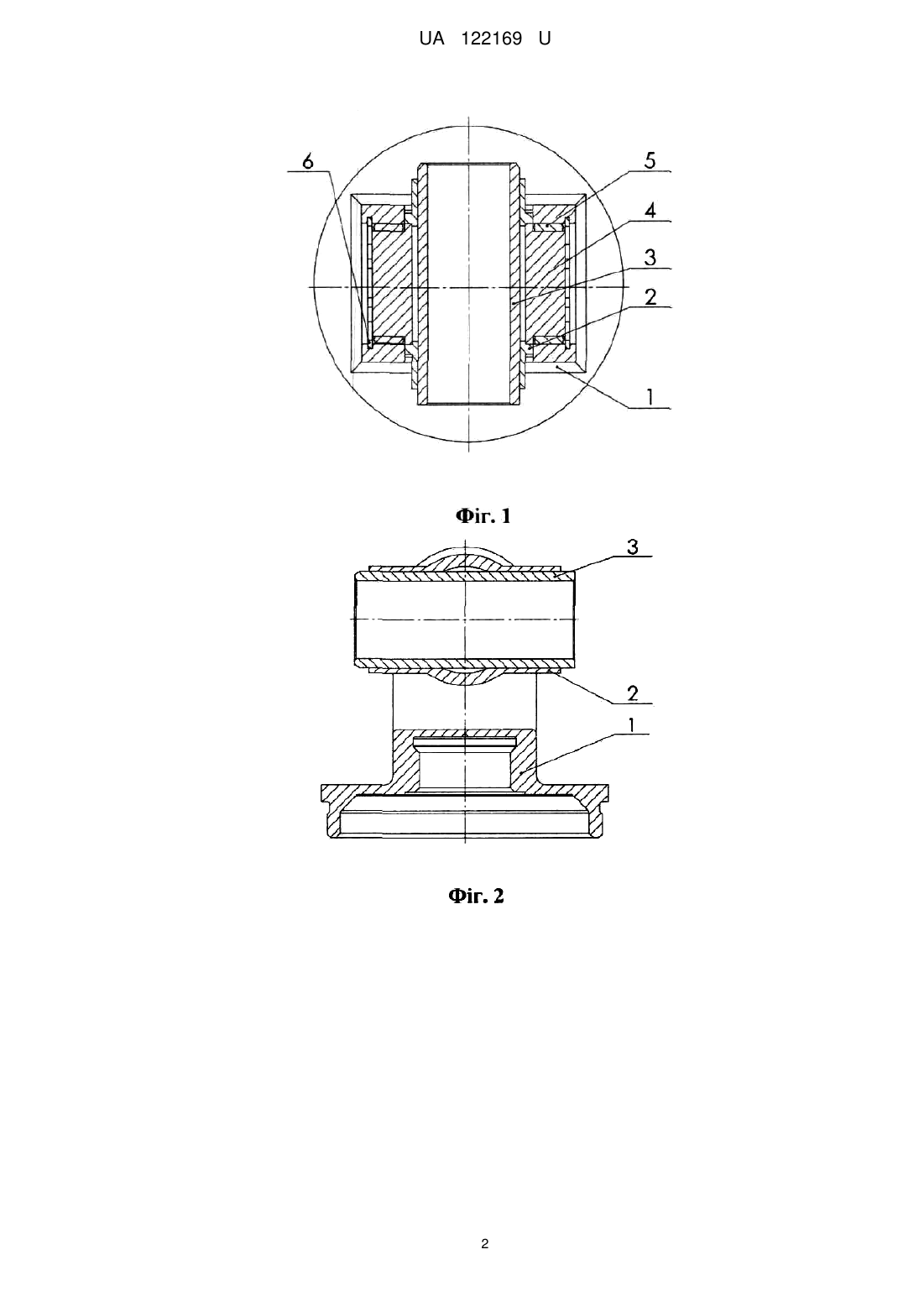

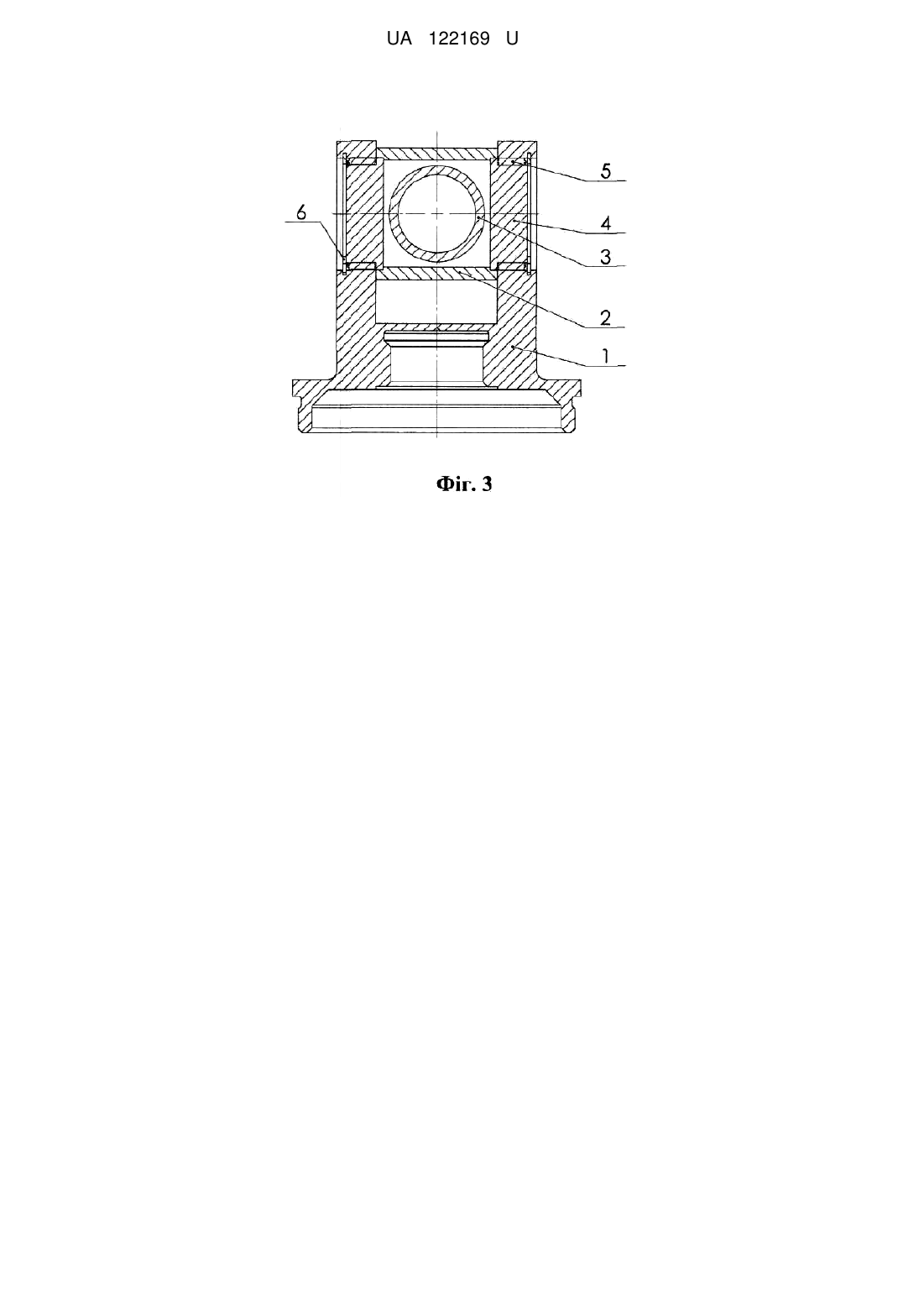

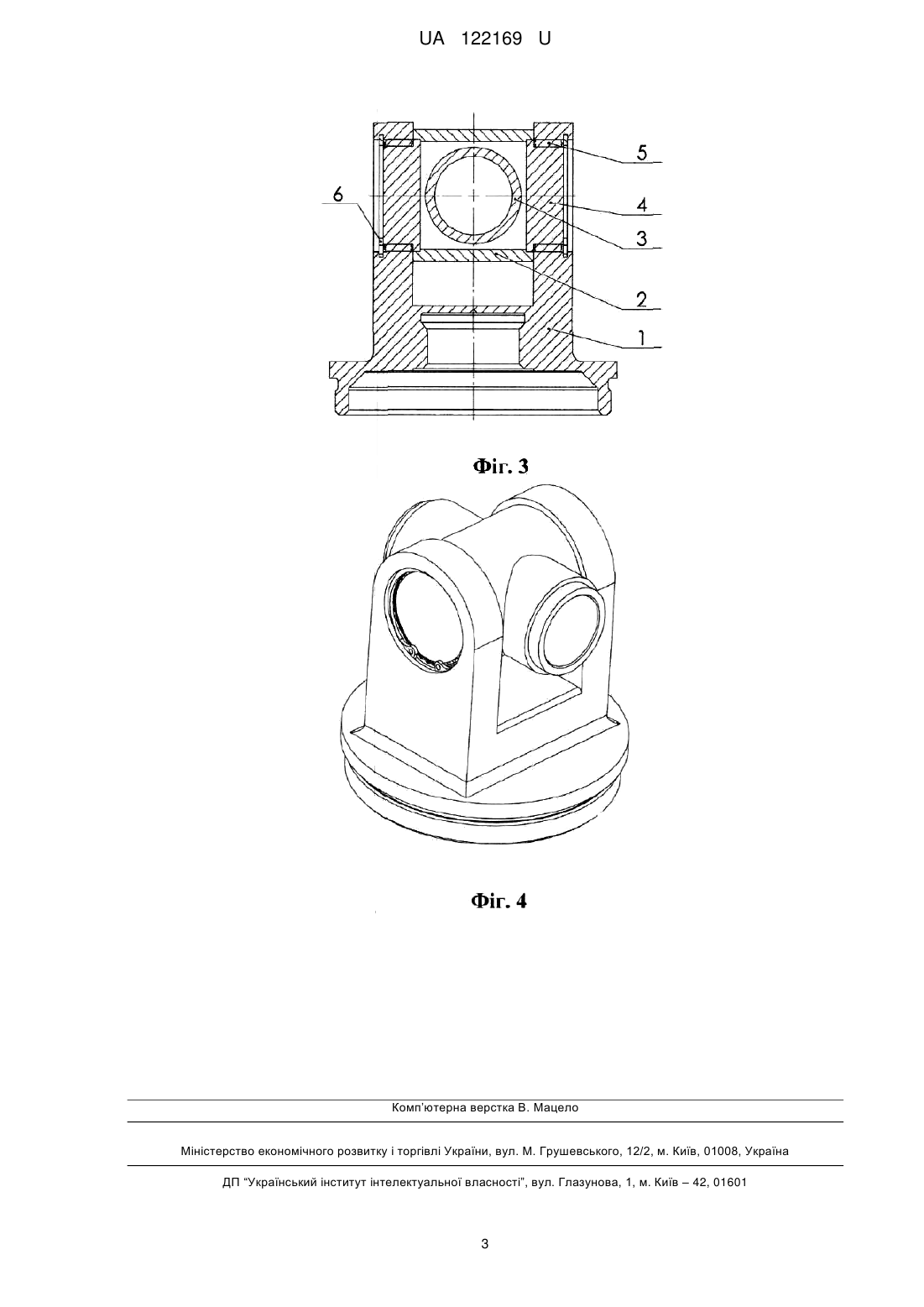

Реферат: Вузол кріплення гідравлічного гасителя коливань складається з корпусу, в якому розташована втулка. При цьому корпус містить хрестовину, опорні валики, підшипники, стопорні кільця. UA 122169 U (12) UA 122169 U UA 122169 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до залізничного транспорту, зокрема до вузлів амортизаційних пристроїв, що використовуються переважно в пружинних підвісках наземних транспортних засобів, а саме у центральному ступені підвішування візків пасажирських вагонів. Відома конструкція вузлів кріплення гідравлічних гасителів коливань, яка використовується на пасажирських вагонах, містить закріплену в кронштейні рами або надресорного брусу візка втулку, яка охоплена пружно - дисипативним елементом, вставленим в головку гасителя коливань [1,2]. Недоліком відомої конструкції є неможливість кутового переміщення вузла кріплення гідравлічного гасителя коливань в фронтальній площині відносно власної вертикальної осі, для виключення появи випадків повного або часткового блокування переміщень робочих частин гасителя, від дії бічних повздовжніх зусиль. В основу корисної моделі поставлена задача удосконалення конструкції вузлів кріплення, що призведе до підвищення рівня надійності та поліпшення працездатності гідравлічного гасителя коливань. Поставлена задача вирішується тим, що вузол кріплення гідравлічного гасителя коливань, який складається з корпуса, в якому розташована втулка, згідно з корисною моделлю корпус містить хрестовину, опорні валики, підшипники, стопорні кільця, елементи хрестоподібного шарніру. Суть корисної моделі пояснюється кресленнями, на яких зображено: Фіг. 1 - вузол кріплення гідравлічного гасителя коливань з використанням хрестоподібного шарніру (перетин в горизонтальній площині). Фіг. 2 - вузол кріплення гідравлічного гасителя коливань з використанням хрестоподібного шарніру (перетин в фронтальній площині). Фіг. 3 - вузол кріплення гідравлічного гасителя коливань з використанням хрестоподібного шарніру (перетин в профільній площині). Фіг. 4 - вузол кріплення гідравлічного гасителя коливань з використанням хрестоподібного шарніру (аксометрична проекція). Вузол кріплення гідравлічного гасителя коливань з використанням хрестоподібного шарніру (фіг. 1) складається з корпусу 1, хрестовини 2, опорних валиків 4, роликових підшипників 5, стопорних кілець 6 і втулки 3. Закріплення хрестовини 2 (фіг. 2) в корпусі 1 виконана за допомогою опорних валиків 4. Стопорні кільця 6 (фіг. 3) виконують функцію фіксації та утримання на встановленій відстані опорних валиків 4 і роликових підшипників 5. Втулка 3 закріплена в хрестовині 2 здійснює кутові переміщення за допомогою роликових підшипників 5. Вона також має можливість повороту відносно до власної повздовжньої осі. Вузли кріплення гідравлічного гасителя коливань (фіг. 4) забезпечує збереження працездатного стану гасителя коливань від дії бічних зусиль, що передаються на них в процесі експлуатації. Виконується умова можливості повороту гідравлічного гасителя коливань в фронтальній площині відносно осей шарнірного кріплення вузлів. Таким чином, застосування запропонованої конструкції вузла кріплення гідравлічного гасителя коливань дозволяє значно покращити умови його роботи в експлуатації, зменшити негативний вплив від дії бічних зусиль, які призводять до блокування переміщень робочих частин гасителя і появи зносів їх поверхонь, за рахунок використання хрестоподібного шарніру. Джерела інформації: 1. Шадур Л.А. и др. Вагоны. Конструкция, теория и расчет. - М.: Транспорт, 1980. - С. 171, рис. VII.34. 2. Соколов М.М., Варава В.И., Левит Г.М. Гасители колебаний подвижного состава. - М.: Транспорт, 1985. - С. 17, рис. 2.1 (а, б). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вузол кріплення гідравлічного гасителя коливань, що складається з корпусу, в якому розташована втулка, який відрізняється тим, що корпус містить хрестовину, опорні валики, підшипники, стопорні кільця. 1 UA 122169 U 2 UA 122169 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
