Пакування для зберігання й транспортування волоського горіха та насіннєвих культур

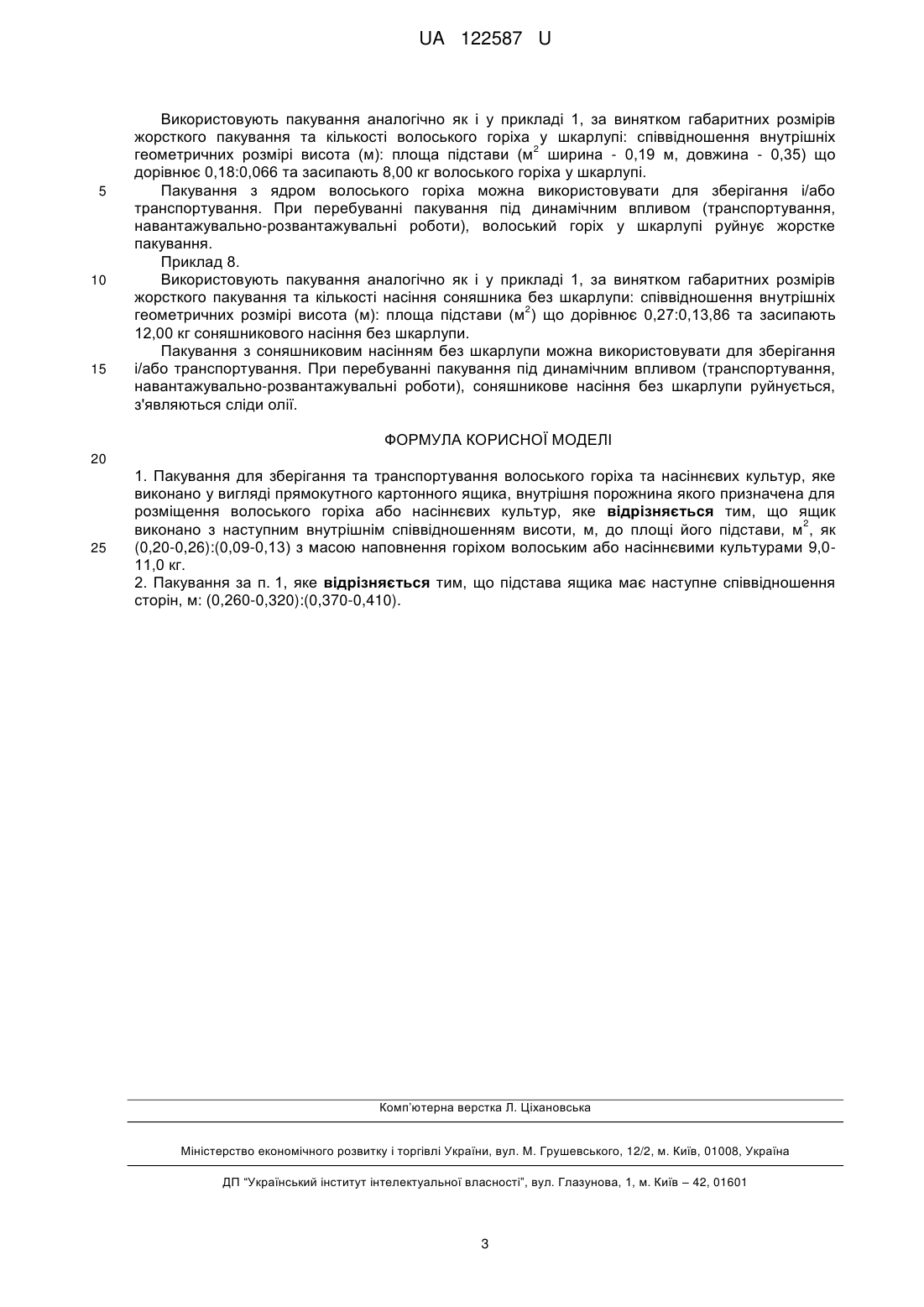

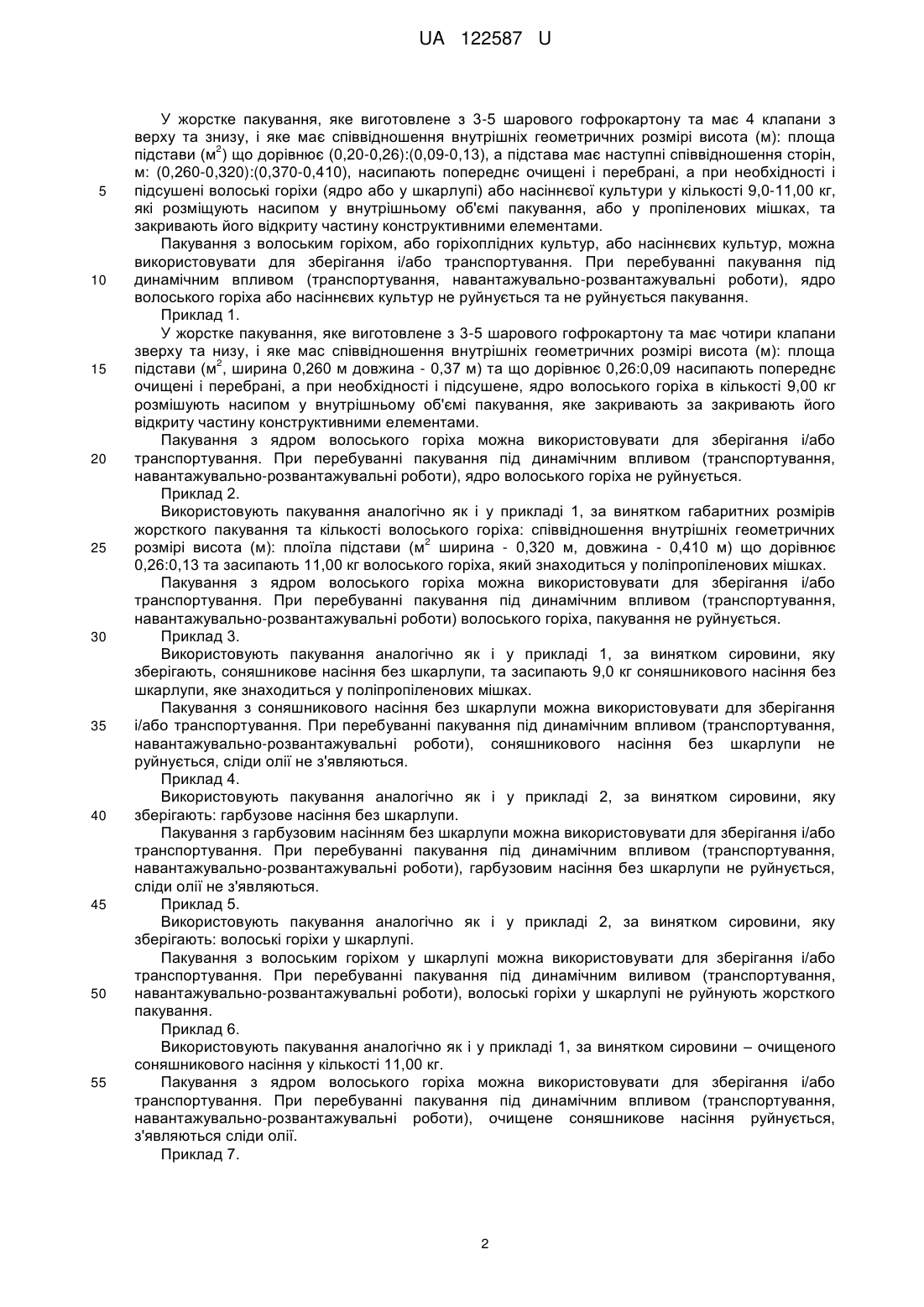

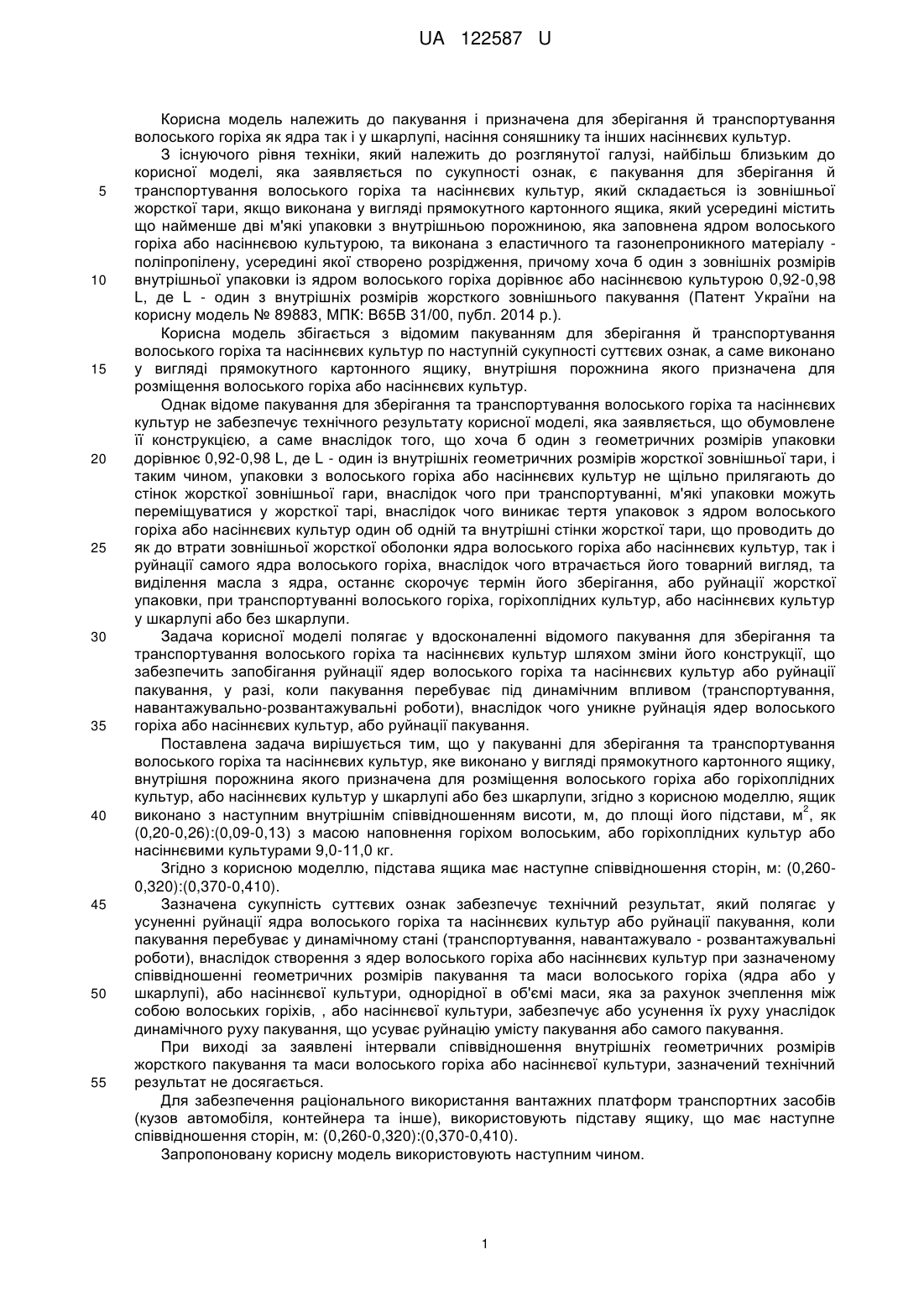

Реферат: Пакування для зберігання та транспортування волоського горіха та насіннєвих культур виконано у вигляді прямокутного картонного ящика, внутрішня порожнина якого призначена для розміщення волоського горіха або насіннєвих культур. Ящик виконано з наступним внутрішнім 2 співвідношенням висоти, м, до площі його підстави, м , як (0,20-0,26):(0,09-0,13) з масою наповнення горіхом волоським або насіннєвими культурами 9,0-11,0 кг. UA 122587 U (54) ПАКУВАННЯ ДЛЯ ЗБЕРІГАННЯ Й ТРАНСПОРТУВАННЯ ВОЛОСЬКОГО ГОРІХА ТА НАСІННЄВИХ КУЛЬТУР UA 122587 U UA 122587 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пакування і призначена для зберігання й транспортування волоського горіха як ядра так і у шкарлупі, насіння соняшнику та інших насіннєвих культур. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким до корисної моделі, яка заявляється по сукупності ознак, є пакування для зберігання й транспортування волоського горіха та насіннєвих культур, який складається із зовнішньої жорсткої тари, якщо виконана у вигляді прямокутного картонного ящика, який усередині містить що найменше дві м'які упаковки з внутрішньою порожниною, яка заповнена ядром волоського горіха або насіннєвою культурою, та виконана з еластичного та газонепроникного матеріалу поліпропілену, усередині якої створено розрідження, причому хоча б один з зовнішніх розмірів внутрішньої упаковки із ядром волоського горіха дорівнює або насіннєвою культурою 0,92-0,98 L, де L - один з внутрішніх розмірів жорсткого зовнішнього пакування (Патент України на корисну модель № 89883, МПК: В65В 31/00, публ. 2014 р.). Корисна модель збігається з відомим пакуванням для зберігання й транспортування волоського горіха та насіннєвих культур по наступній сукупності суттєвих ознак, а саме виконано у вигляді прямокутного картонного ящику, внутрішня порожнина якого призначена для розміщення волоського горіха або насіннєвих культур. Однак відоме пакування для зберігання та транспортування волоського горіха та насіннєвих культур не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлене її конструкцією, а саме внаслідок того, що хоча б один з геометричних розмірів упаковки дорівнює 0,92-0,98 L, де L - один із внутрішніх геометричних розмірів жорсткої зовнішньої тари, і таким чином, упаковки з волоського горіха або насіннєвих культур не щільно прилягають до стінок жорсткої зовнішньої гари, внаслідок чого при транспортуванні, м'які упаковки можуть переміщуватися у жорсткої тарі, внаслідок чого виникає тертя упаковок з ядром волоського горіха або насіннєвих культур один об одній та внутрішні стінки жорсткої тари, що проводить до як до втрати зовнішньої жорсткої оболонки ядра волоського горіха або насіннєвих культур, так і руйнації самого ядра волоського горіха, внаслідок чого втрачається його товарний вигляд, та виділення масла з ядра, останнє скорочує термін його зберігання, або руйнації жорсткої упаковки, при транспортуванні волоського горіха, горіхоплідних культур, або насіннєвих культур у шкарлупі або без шкарлупи. Задача корисної моделі полягає у вдосконаленні відомого пакування для зберігання та транспортування волоського горіха та насіннєвих культур шляхом зміни його конструкції, що забезпечить запобігання руйнації ядер волоського горіха та насіннєвих культур або руйнації пакування, у разі, коли пакування перебуває під динамічним впливом (транспортування, навантажувально-розвантажувальні роботи), внаслідок чого уникне руйнація ядер волоського горіха або насіннєвих культур, або руйнації пакування. Поставлена задача вирішується тим, що у пакуванні для зберігання та транспортування волоського горіха та насіннєвих культур, яке виконано у вигляді прямокутного картонного ящику, внутрішня порожнина якого призначена для розміщення волоського горіха або горіхоплідних культур, або насіннєвих культур у шкарлупі або без шкарлупи, згідно з корисною моделлю, ящик 2 виконано з наступним внутрішнім співвідношенням висоти, м, до площі його підстави, м , як (0,20-0,26):(0,09-0,13) з масою наповнення горіхом волоським, або горіхоплідних культур або насіннєвими культурами 9,0-11,0 кг. Згідно з корисною моделлю, підстава ящика має наступне співвідношення сторін, м: (0,2600,320):(0,370-0,410). Зазначена сукупність суттєвих ознак забезпечує технічний результат, який полягає у усуненні руйнації ядра волоського горіха та насіннєвих культур або руйнації пакування, коли пакування перебуває у динамічному стані (транспортування, навантажувало - розвантажувальні роботи), внаслідок створення з ядер волоського горіха або насіннєвих культур при зазначеному співвідношенні геометричних розмірів пакування та маси волоського горіха (ядра або у шкарлупі), або насіннєвої культури, однорідної в об'ємі маси, яка за рахунок зчеплення між собою волоських горіхів, , або насіннєвої культури, забезпечує або усунення їх руху унаслідок динамічного руху пакування, що усуває руйнацію умісту пакування або самого пакування. При виході за заявлені інтервали співвідношення внутрішніх геометричних розмірів жорсткого пакування та маси волоського горіха або насіннєвої культури, зазначений технічний результат не досягається. Для забезпечення раціонального використання вантажних платформ транспортних засобів (кузов автомобіля, контейнера та інше), використовують підставу ящику, що має наступне співвідношення сторін, м: (0,260-0,320):(0,370-0,410). Запропоновану корисну модель використовують наступним чином. 1 UA 122587 U 5 10 15 20 25 30 35 40 45 50 55 У жорстке пакування, яке виготовлене з 3-5 шарового гофрокартону та має 4 клапани з верху та знизу, і яке має співвідношення внутрішніх геометричних розмірі висота (м): площа 2 підстави (м ) що дорівнює (0,20-0,26):(0,09-0,13), а підстава має наступні співвідношення сторін, м: (0,260-0,320):(0,370-0,410), насипають попереднє очищені і перебрані, а при необхідності і підсушені волоські горіхи (ядро або у шкарлупі) або насіннєвої культури у кількості 9,0-11,00 кг, які розміщують насипом у внутрішньому об'ємі пакування, або у пропіленових мішках, та закривають його відкриту частину конструктивними елементами. Пакування з волоським горіхом, або горіхоплідних культур, або насіннєвих культур, можна використовувати для зберігання і/або транспортування. При перебуванні пакування під динамічним впливом (транспортування, навантажувально-розвантажувальні роботи), ядро волоського горіха або насіннєвих культур не руйнується та не руйнується пакування. Приклад 1. У жорстке пакування, яке виготовлене з 3-5 шарового гофрокартону та має чотири клапани зверху та низу, і яке мас співвідношення внутрішніх геометричних розмірі висота (м): площа 2 підстави (м , ширина 0,260 м довжина - 0,37 м) та що дорівнює 0,26:0,09 насипають попереднє очищені і перебрані, а при необхідності і підсушене, ядро волоського горіха в кількості 9,00 кг розмішують насипом у внутрішньому об'ємі пакування, яке закривають за закривають його відкриту частину конструктивними елементами. Пакування з ядром волоського горіха можна використовувати для зберігання і/або транспортування. При перебуванні пакування під динамічним впливом (транспортування, навантажувально-розвантажувальні роботи), ядро волоського горіха не руйнується. Приклад 2. Використовують пакування аналогічно як і у прикладі 1, за винятком габаритних розмірів жорсткого пакування та кількості волоського горіха: співвідношення внутрішніх геометричних 2 розмірі висота (м): плоїла підстави (м ширина - 0,320 м, довжина - 0,410 м) що дорівнює 0,26:0,13 та засипають 11,00 кг волоського горіха, який знаходиться у поліпропіленових мішках. Пакування з ядром волоського горіха можна використовувати для зберігання і/або транспортування. При перебуванні пакування під динамічним впливом (транспортування, навантажувально-розвантажувальні роботи) волоського горіха, пакування не руйнується. Приклад 3. Використовують пакування аналогічно як і у прикладі 1, за винятком сировини, яку зберігають, соняшникове насіння без шкарлупи, та засипають 9,0 кг соняшникового насіння без шкарлупи, яке знаходиться у поліпропіленових мішках. Пакування з соняшникового насіння без шкарлупи можна використовувати для зберігання і/або транспортування. При перебуванні пакування під динамічним впливом (транспортування, навантажувально-розвантажувальні роботи), соняшникового насіння без шкарлупи не руйнується, сліди олії не з'являються. Приклад 4. Використовують пакування аналогічно як і у прикладі 2, за винятком сировини, яку зберігають: гарбузове насіння без шкарлупи. Пакування з гарбузовим насінням без шкарлупи можна використовувати для зберігання і/або транспортування. При перебуванні пакування під динамічним впливом (транспортування, навантажувально-розвантажувальні роботи), гарбузовим насіння без шкарлупи не руйнується, сліди олії не з'являються. Приклад 5. Використовують пакування аналогічно як і у прикладі 2, за винятком сировини, яку зберігають: волоські горіхи у шкарлупі. Пакування з волоським горіхом у шкарлупі можна використовувати для зберігання і/або транспортування. При перебуванні пакування під динамічним виливом (транспортування, навантажувально-розвантажувальні роботи), волоські горіхи у шкарлупі не руйнують жорсткого пакування. Приклад 6. Використовують пакування аналогічно як і у прикладі 1, за винятком сировини – очищеного соняшникового насіння у кількості 11,00 кг. Пакування з ядром волоського горіха можна використовувати для зберігання і/або транспортування. При перебуванні пакування під динамічним впливом (транспортування, навантажувально-розвантажувальні роботи), очищене соняшникове насіння руйнується, з'являються сліди олії. Приклад 7. 2 UA 122587 U 5 10 15 Використовують пакування аналогічно як і у прикладі 1, за винятком габаритних розмірів жорсткого пакування та кількості волоського горіха у шкарлупі: співвідношення внутрішніх 2 геометричних розмірі висота (м): площа підстави (м ширина - 0,19 м, довжина - 0,35) що дорівнює 0,18:0,066 та засипають 8,00 кг волоського горіха у шкарлупі. Пакування з ядром волоського горіха можна використовувати для зберігання і/або транспортування. При перебуванні пакування під динамічним впливом (транспортування, навантажувально-розвантажувальні роботи), волоський горіх у шкарлупі руйнує жорстке пакування. Приклад 8. Використовують пакування аналогічно як і у прикладі 1, за винятком габаритних розмірів жорсткого пакування та кількості насіння соняшника без шкарлупи: співвідношення внутрішніх 2 геометричних розмірі висота (м): площа підстави (м ) що дорівнює 0,27:0,13,86 та засипають 12,00 кг соняшникового насіння без шкарлупи. Пакування з соняшниковим насінням без шкарлупи можна використовувати для зберігання і/або транспортування. При перебуванні пакування під динамічним впливом (транспортування, навантажувально-розвантажувальні роботи), соняшникове насіння без шкарлупи руйнується, з'являються сліди олії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Пакування для зберігання та транспортування волоського горіха та насіннєвих культур, яке виконано у вигляді прямокутного картонного ящика, внутрішня порожнина якого призначена для розміщення волоського горіха або насіннєвих культур, яке відрізняється тим, що ящик 2 виконано з наступним внутрішнім співвідношенням висоти, м, до площі його підстави, м , як (0,20-0,26):(0,09-0,13) з масою наповнення горіхом волоським або насіннєвими культурами 9,011,0 кг. 2. Пакування за п. 1, яке відрізняється тим, що підстава ящика має наступне співвідношення сторін, м: (0,260-0,320):(0,370-0,410). Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
