Цанговий патрон

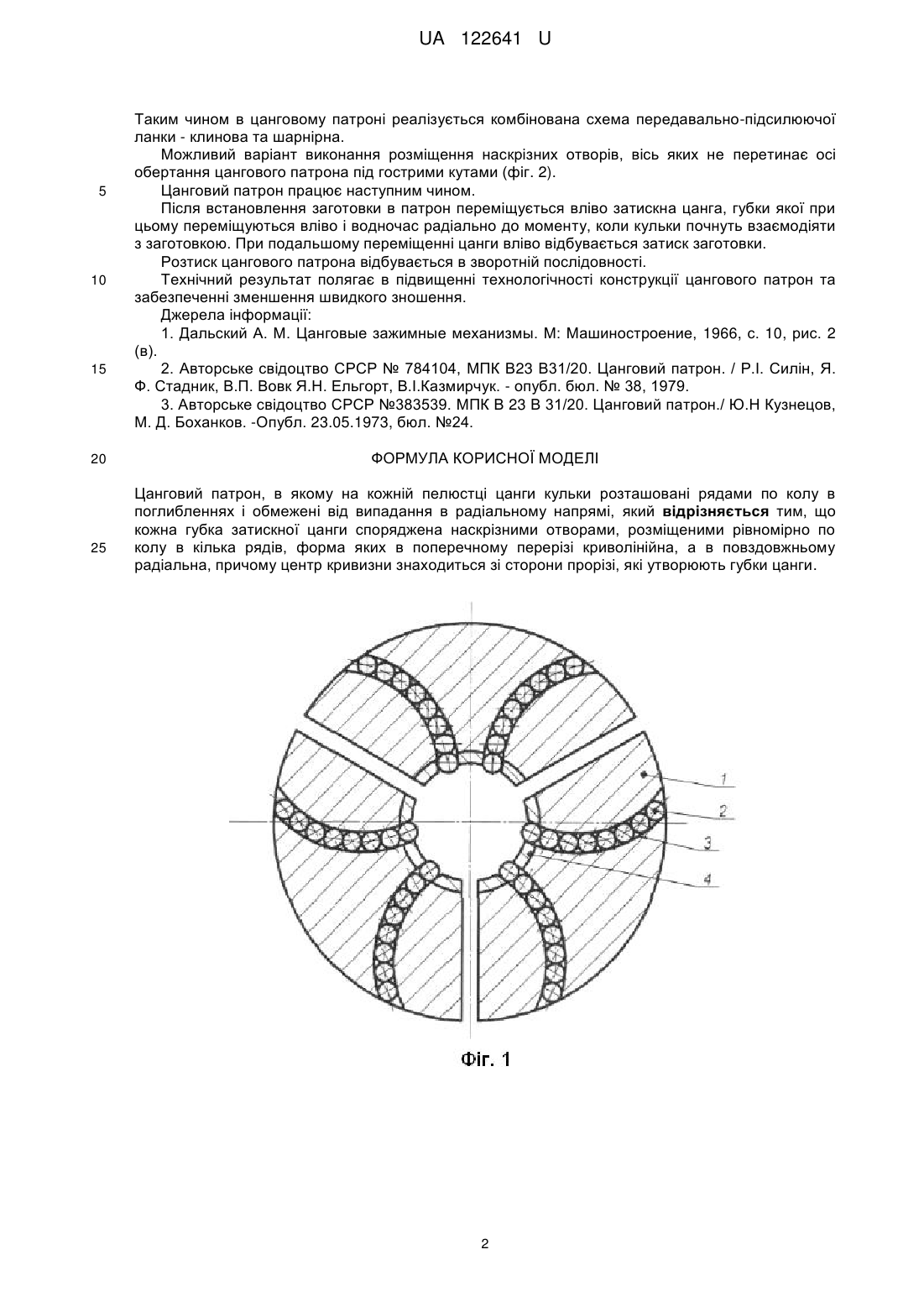

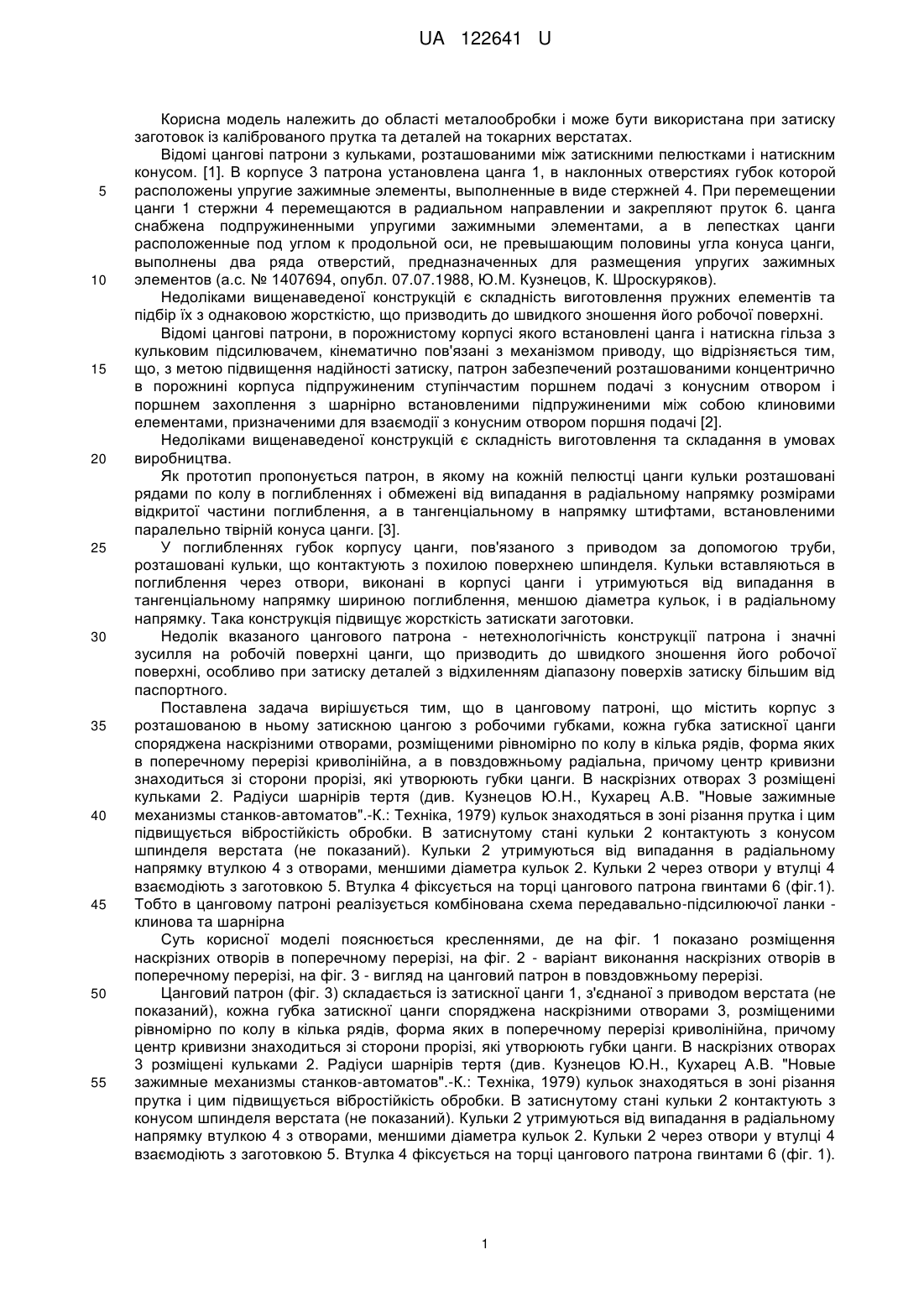

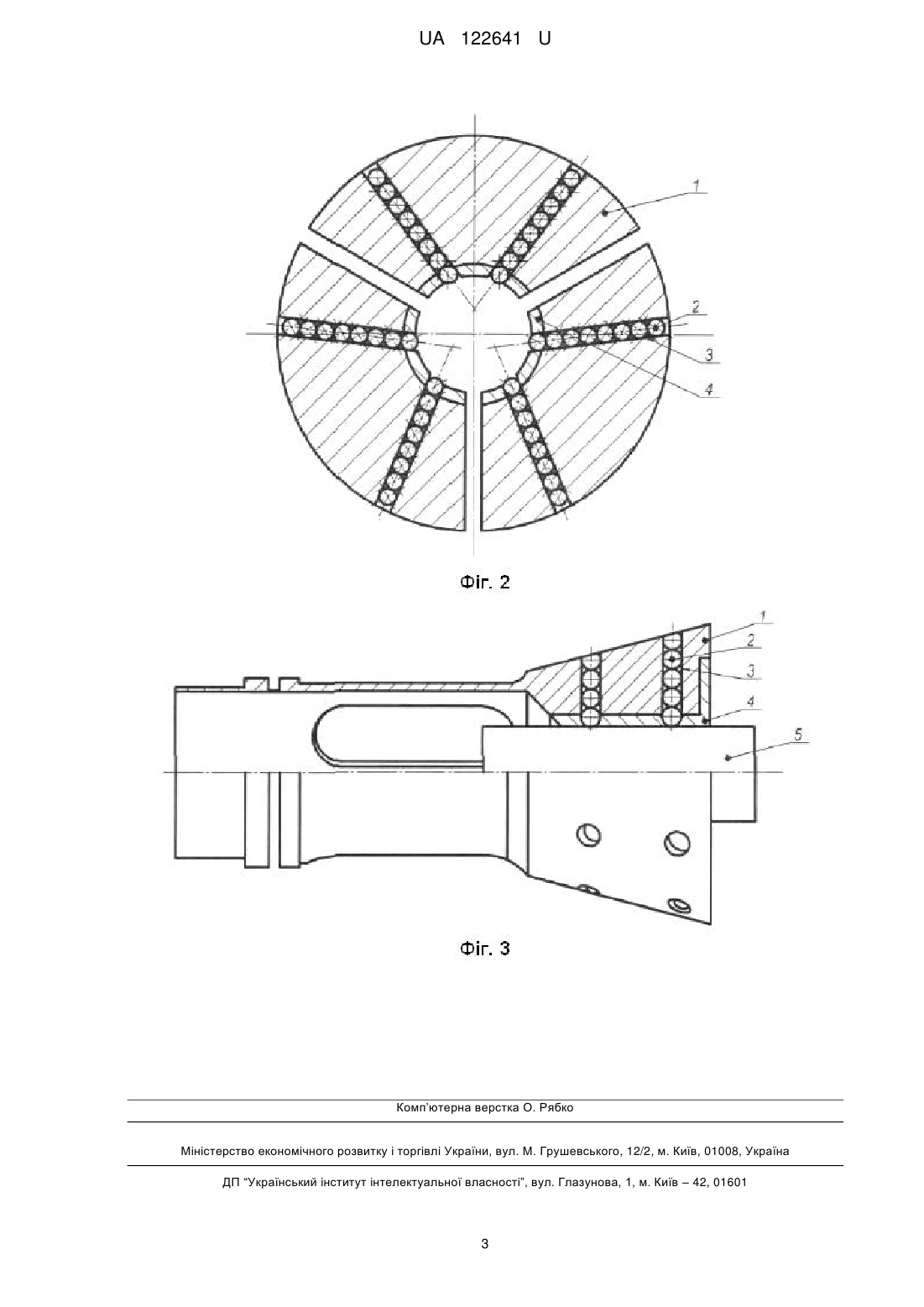

Реферат: Цанговий патрон, в якому на кожній пелюстці цанги кульки розташовані рядами по колу в поглибленнях і обмежені від випадання в радіальному напрямі, крім того, кожна губка затискної цанги споряджена наскрізними отворами, розміщеними рівномірно по колу в кілька рядів, форма яких в поперечному перерізі криволінійна, а в повздовжньому радіальна, причому центр кривизни знаходиться зі сторони прорізі, які утворюють губки цанги. UA 122641 U (12) UA 122641 U UA 122641 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області металообробки і може бути використана при затиску заготовок із каліброваного прутка та деталей на токарних верстатах. Відомі цангові патрони з кульками, розташованими між затискними пелюстками і натискним конусом. [1]. В корпусе 3 патрона установлена цанга 1, в наклонных отверстиях губок которой расположены упругие зажимные элементы, выполненные в виде стержней 4. При перемещении цанги 1 стержни 4 перемещаются в радиальном направлении и закрепляют пруток 6. цанга снабжена подпружиненными упругими зажимными элементами, а в лепестках цанги расположенные под углом к продольной оси, не превышающим половины угла конуса цанги, выполнены два ряда отверстий, предназначенных для размещения упругих зажимных элементов (а.с. № 1407694, опубл. 07.07.1988, Ю.М. Кузнецов, К. Шроскуряков). Недоліками вищенаведеної конструкцій є складність виготовлення пружних елементів та підбір їх з однаковою жорсткістю, що призводить до швидкого зношення його робочої поверхні. Відомі цангові патрони, в порожнистому корпусі якого встановлені цанга і натискна гільза з кульковим підсилювачем, кінематично пов'язані з механізмом приводу, що відрізняється тим, що, з метою підвищення надійності затиску, патрон забезпечений розташованими концентрично в порожнині корпуса підпружиненим ступінчастим поршнем подачі з конусним отвором і поршнем захоплення з шарнірно встановленими підпружиненими між собою клиновими елементами, призначеними для взаємодії з конусним отвором поршня подачі [2]. Недоліками вищенаведеної конструкцій є складність виготовлення та складання в умовах виробництва. Як прототип пропонується патрон, в якому на кожній пелюстці цанги кульки розташовані рядами по колу в поглибленнях і обмежені від випадання в радіальному напрямку розмірами відкритої частини поглиблення, а в тангенціальному в напрямку штифтами, встановленими паралельно твірній конуса цанги. [3]. У поглибленнях губок корпусу цанги, пов'язаного з приводом за допомогою труби, розташовані кульки, що контактують з похилою поверхнею шпинделя. Кульки вставляються в поглиблення через отвори, виконані в корпусі цанги і утримуються від випадання в тангенціальному напрямку шириною поглиблення, меншою діаметра кульок, і в радіальному напрямку. Така конструкція підвищує жорсткість затискати заготовки. Недолік вказаного цангового патрона - нетехнологічність конструкції патрона і значні зусилля на робочій поверхні цанги, що призводить до швидкого зношення його робочої поверхні, особливо при затиску деталей з відхиленням діапазону поверхів затиску більшим від паспортного. Поставлена задача вирішується тим, що в цанговому патроні, що містить корпус з розташованою в ньому затискною цангою з робочими губками, кожна губка затискної цанги споряджена наскрізними отворами, розміщеними рівномірно по колу в кілька рядів, форма яких в поперечному перерізі криволінійна, а в повздовжньому радіальна, причому центр кривизни знаходиться зі сторони прорізі, які утворюють губки цанги. В наскрізних отворах 3 розміщені кульками 2. Радіуси шарнірів тертя (див. Кузнецов Ю.Н., Кухарец А.В. "Новые зажимные механизмы станков-автоматов".-К.: Техніка, 1979) кульок знаходяться в зоні різання прутка і цим підвищується вібростійкість обробки. В затиснутому стані кульки 2 контактують з конусом шпинделя верстата (не показаний). Кульки 2 утримуються від випадання в радіальному напрямку втулкою 4 з отворами, меншими діаметра кульок 2. Кульки 2 через отвори у втулці 4 взаємодіють з заготовкою 5. Втулка 4 фіксується на торці цангового патрона гвинтами 6 (фіг.1). Тобто в цанговому патроні реалізується комбінована схема передавально-підсилюючої ланки клинова та шарнірна Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано розміщення наскрізних отворів в поперечному перерізі, на фіг. 2 - варіант виконання наскрізних отворів в поперечному перерізі, на фіг. 3 - вигляд на цанговий патрон в повздовжньому перерізі. Цанговий патрон (фіг. 3) складається із затискної цанги 1, з'єднаної з приводом верстата (не показаний), кожна губка затискної цанги споряджена наскрізними отворами 3, розміщеними рівномірно по колу в кілька рядів, форма яких в поперечному перерізі криволінійна, причому центр кривизни знаходиться зі сторони прорізі, які утворюють губки цанги. В наскрізних отворах 3 розміщені кульками 2. Радіуси шарнірів тертя (див. Кузнецов Ю.Н., Кухарец А.В. "Новые зажимные механизмы станков-автоматов".-К.: Техніка, 1979) кульок знаходяться в зоні різання прутка і цим підвищується вібростійкість обробки. В затиснутому стані кульки 2 контактують з конусом шпинделя верстата (не показаний). Кульки 2 утримуються від випадання в радіальному напрямку втулкою 4 з отворами, меншими діаметра кульок 2. Кульки 2 через отвори у втулці 4 взаємодіють з заготовкою 5. Втулка 4 фіксується на торці цангового патрона гвинтами 6 (фіг. 1). 1 UA 122641 U 5 10 15 20 25 Таким чином в цанговому патроні реалізується комбінована схема передавально-підсилюючої ланки - клинова та шарнірна. Можливий варіант виконання розміщення наскрізних отворів, вісь яких не перетинає осі обертання цангового патрона під гострими кутами (фіг. 2). Цанговий патрон працює наступним чином. Після встановлення заготовки в патрон переміщується вліво затискна цанга, губки якої при цьому переміщуються вліво і водночас радіально до моменту, коли кульки почнуть взаємодіяти з заготовкою. При подальшому переміщенні цанги вліво відбувається затиск заготовки. Розтиск цангового патрона відбувається в зворотній послідовності. Технічний результат полягає в підвищенні технологічності конструкції цангового патрон та забезпеченні зменшення швидкого зношення. Джерела інформації: 1. Дальский А. М. Цанговые зажимные механизмы. М: Машиностроение, 1966, с. 10, рис. 2 (в). 2. Авторське свідоцтво СРСР № 784104, МПК В23 В31/20. Цанговий патрон. / Р.І. Силін, Я. Ф. Стадник, В.П. Вовк Я.Н. Ельгорт, В.І.Казмирчук. - опубл. бюл. № 38, 1979. 3. Авторське свідоцтво СРСР №383539. МПК В 23 В 31/20. Цанговий патрон./ Ю.Н Кузнецов, М. Д. Боханков. -Опубл. 23.05.1973, бюл. №24. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Цанговий патрон, в якому на кожній пелюстці цанги кульки розташовані рядами по колу в поглибленнях і обмежені від випадання в радіальному напрямі, який відрізняється тим, що кожна губка затискної цанги споряджена наскрізними отворами, розміщеними рівномірно по колу в кілька рядів, форма яких в поперечному перерізі криволінійна, а в повздовжньому радіальна, причому центр кривизни знаходиться зі сторони прорізі, які утворюють губки цанги. 2 UA 122641 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
