Спосіб покращення екологічних показників малодинамічних водних об’єктів

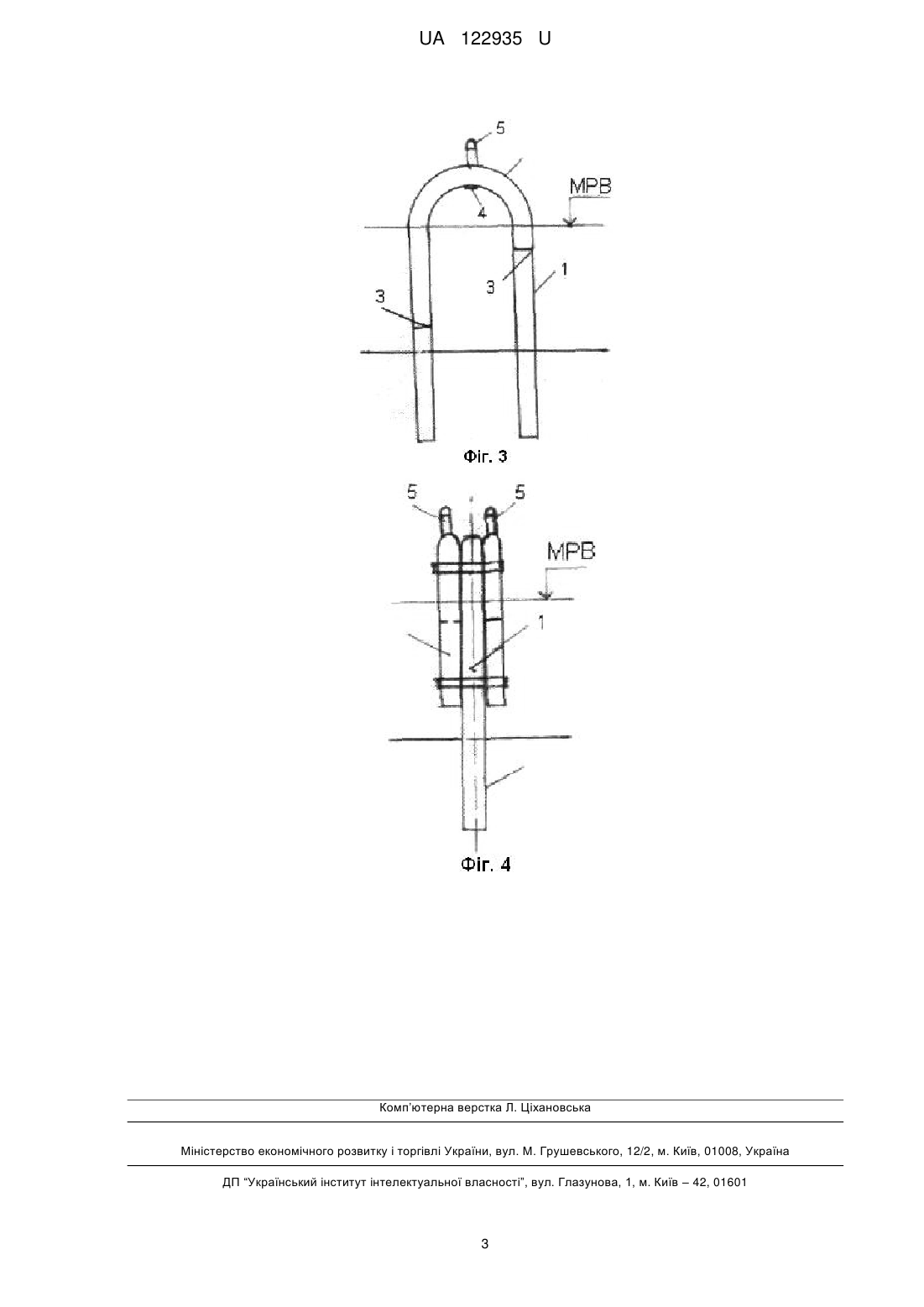

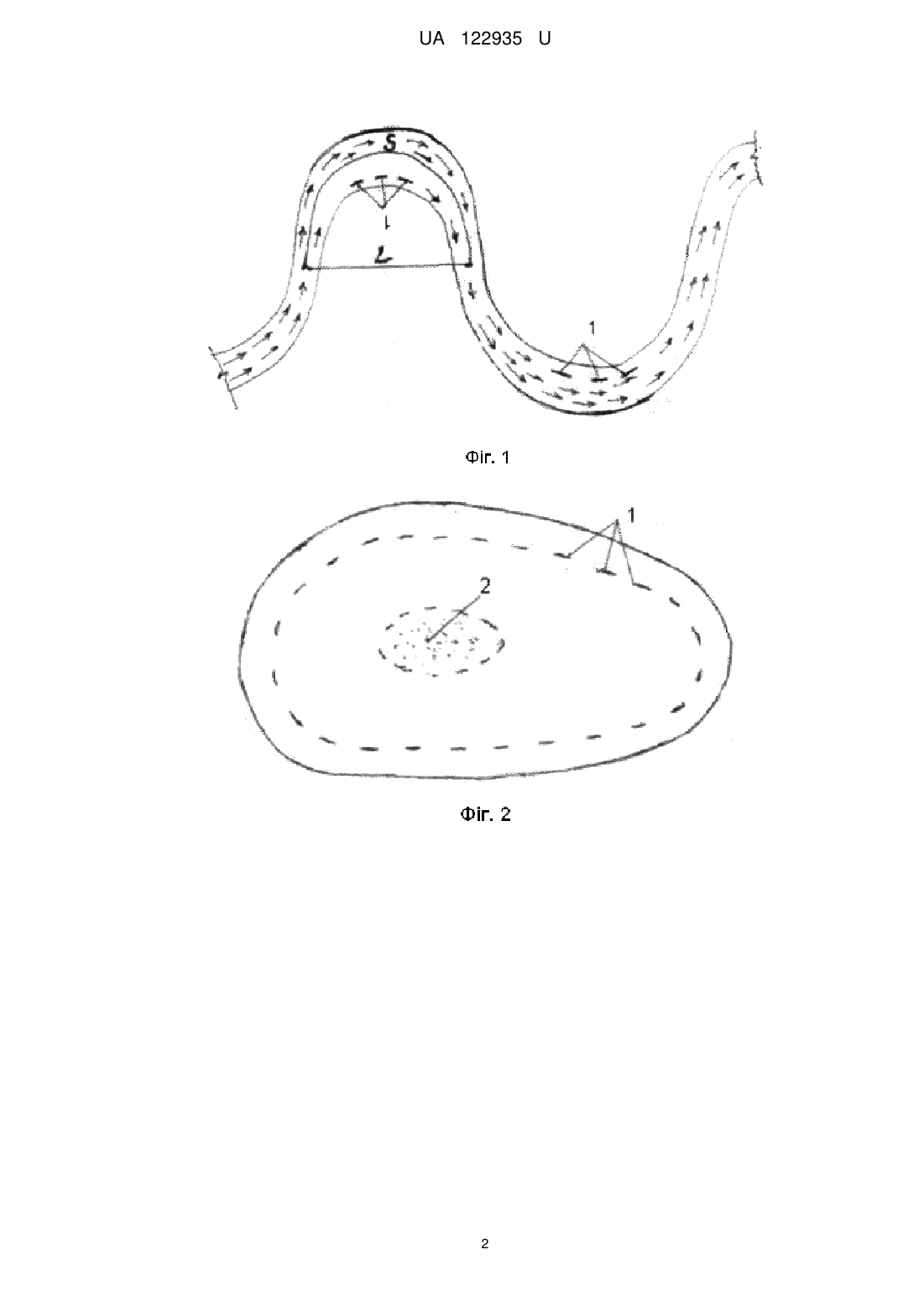

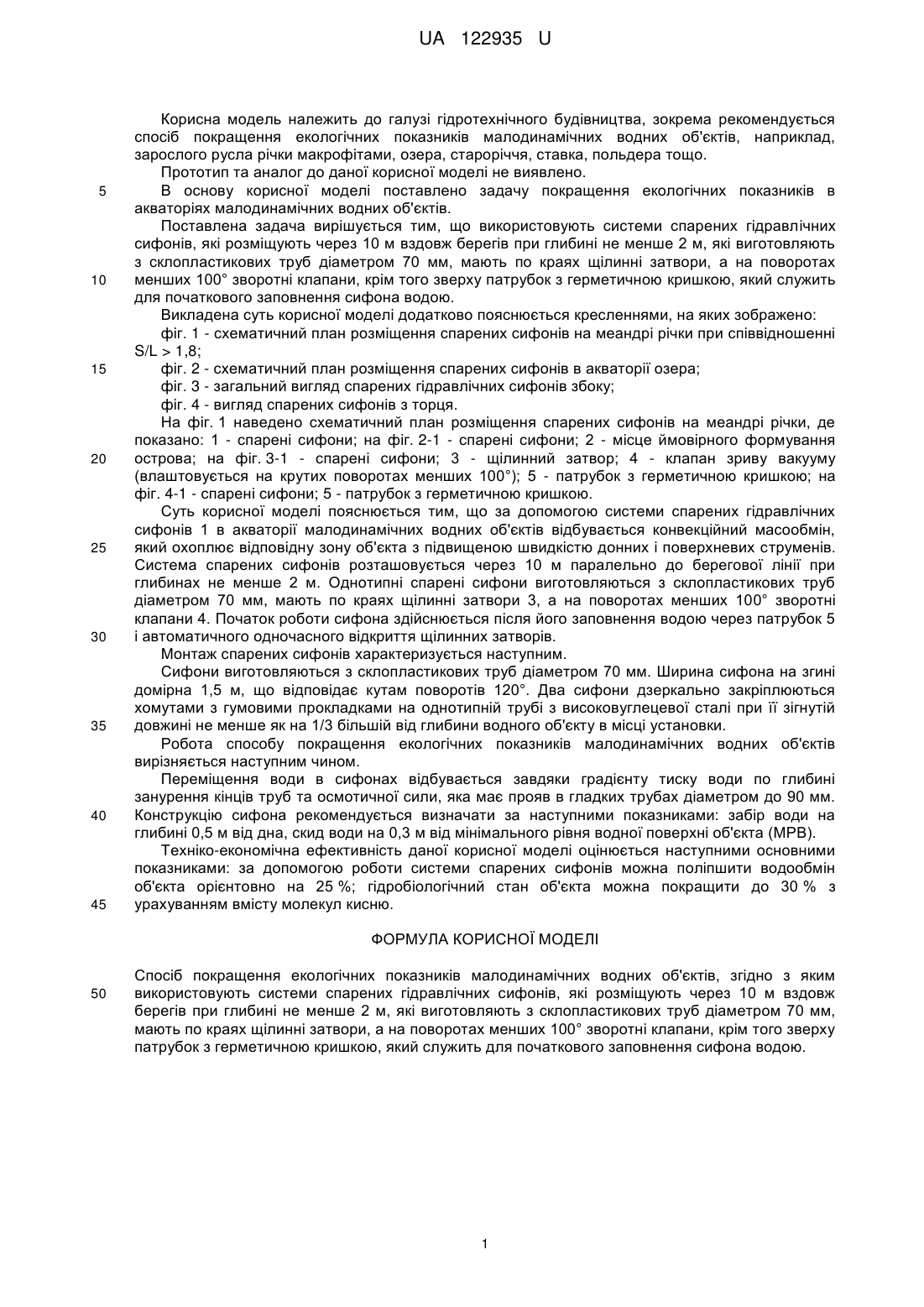

Реферат: Спосіб покращення екологічних показників малодинамічних водних об'єктів, згідно з яким використовують системи спарених гідравлічних сифонів, які розміщують через 10 м вздовж берегів при глибині не менше 2 м, які виготовляють з склопластикових труб діаметром 70 мм, мають по краях щілинні затвори, а на поворотах менших 100° зворотні клапани. Крім того зверху патрубок з герметичною кришкою, який служить для початкового заповнення сифона водою. UA 122935 U (12) UA 122935 U UA 122935 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі гідротехнічного будівництва, зокрема рекомендується спосіб покращення екологічних показників малодинамічних водних об'єктів, наприклад, зарослого русла річки макрофітами, озера, староріччя, ставка, польдера тощо. Прототип та аналог до даної корисної моделі не виявлено. В основу корисної моделі поставлено задачу покращення екологічних показників в акваторіях малодинамічних водних об'єктів. Поставлена задача вирішується тим, що використовують системи спарених гідравлічних сифонів, які розміщують через 10 м вздовж берегів при глибині не менше 2 м, які виготовляють з склопластикових труб діаметром 70 мм, мають по краях щілинні затвори, а на поворотах менших 100° зворотні клапани, крім того зверху патрубок з герметичною кришкою, який служить для початкового заповнення сифона водою. Викладена суть корисної моделі додатково пояснюється кресленнями, на яких зображено: фіг. 1 - схематичний план розміщення спарених сифонів на меандрі річки при співвідношенні S/L > 1,8; фіг. 2 - схематичний план розміщення спарених сифонів в акваторії озера; фіг. 3 - загальний вигляд спарених гідравлічних сифонів збоку; фіг. 4 - вигляд спарених сифонів з торця. На фіг. 1 наведено схематичний план розміщення спарених сифонів на меандрі річки, де показано: 1 - спарені сифони; на фіг. 2-1 - спарені сифони; 2 - місце ймовірного формування острова; на фіг. 3-1 - спарені сифони; 3 - щілинний затвор; 4 - клапан зриву вакууму (влаштовується на крутих поворотах менших 100°); 5 - патрубок з герметичною кришкою; на фіг. 4-1 - спарені сифони; 5 - патрубок з герметичною кришкою. Суть корисної моделі пояснюється тим, що за допомогою системи спарених гідравлічних сифонів 1 в акваторії малодинамічних водних об'єктів відбувається конвекційний масообмін, який охоплює відповідну зону об'єкта з підвищеною швидкістю донних і поверхневих струменів. Система спарених сифонів розташовується через 10 м паралельно до берегової лінії при глибинах не менше 2 м. Однотипні спарені сифони виготовляються з склопластикових труб діаметром 70 мм, мають по краях щілинні затвори 3, а на поворотах менших 100° зворотні клапани 4. Початок роботи сифона здійснюється після його заповнення водою через патрубок 5 і автоматичного одночасного відкриття щілинних затворів. Монтаж спарених сифонів характеризується наступним. Сифони виготовляються з склопластикових труб діаметром 70 мм. Ширина сифона на згині домірна 1,5 м, що відповідає кутам поворотів 120°. Два сифони дзеркально закріплюються хомутами з гумовими прокладками на однотипній трубі з високовуглецевої сталі при її зігнутій довжині не менше як на 1/3 більшій від глибини водного об'єкту в місці установки. Робота способу покращення екологічних показників малодинамічних водних об'єктів вирізняється наступним чином. Переміщення води в сифонах відбувається завдяки градієнту тиску води по глибині занурення кінців труб та осмотичної сили, яка має прояв в гладких трубах діаметром до 90 мм. Конструкцію сифона рекомендується визначати за наступними показниками: забір води на глибині 0,5 м від дна, скид води на 0,3 м від мінімального рівня водної поверхні об'єкта (МРВ). Техніко-економічна ефективність даної корисної моделі оцінюється наступними основними показниками: за допомогою роботи системи спарених сифонів можна поліпшити водообмін об'єкта орієнтовно на 25 %; гідробіологічний стан об'єкта можна покращити до 30 % з урахуванням вмісту молекул кисню. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб покращення екологічних показників малодинамічних водних об'єктів, згідно з яким використовують системи спарених гідравлічних сифонів, які розміщують через 10 м вздовж берегів при глибині не менше 2 м, які виготовляють з склопластикових труб діаметром 70 мм, мають по краях щілинні затвори, а на поворотах менших 100° зворотні клапани, крім того зверху патрубок з герметичною кришкою, який служить для початкового заповнення сифона водою. 1 UA 122935 U 2 UA 122935 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
