Палюдаріум гідропонний

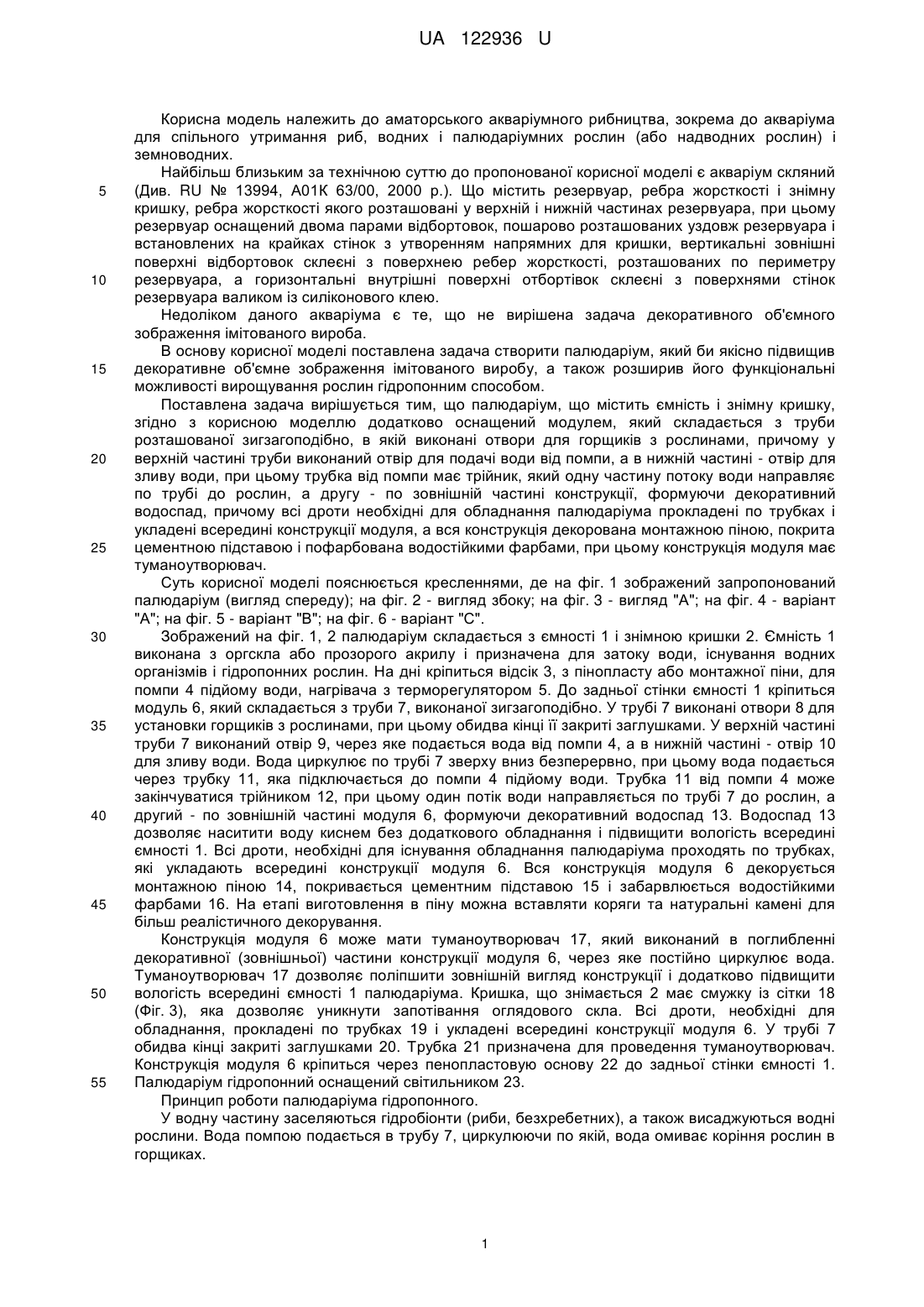

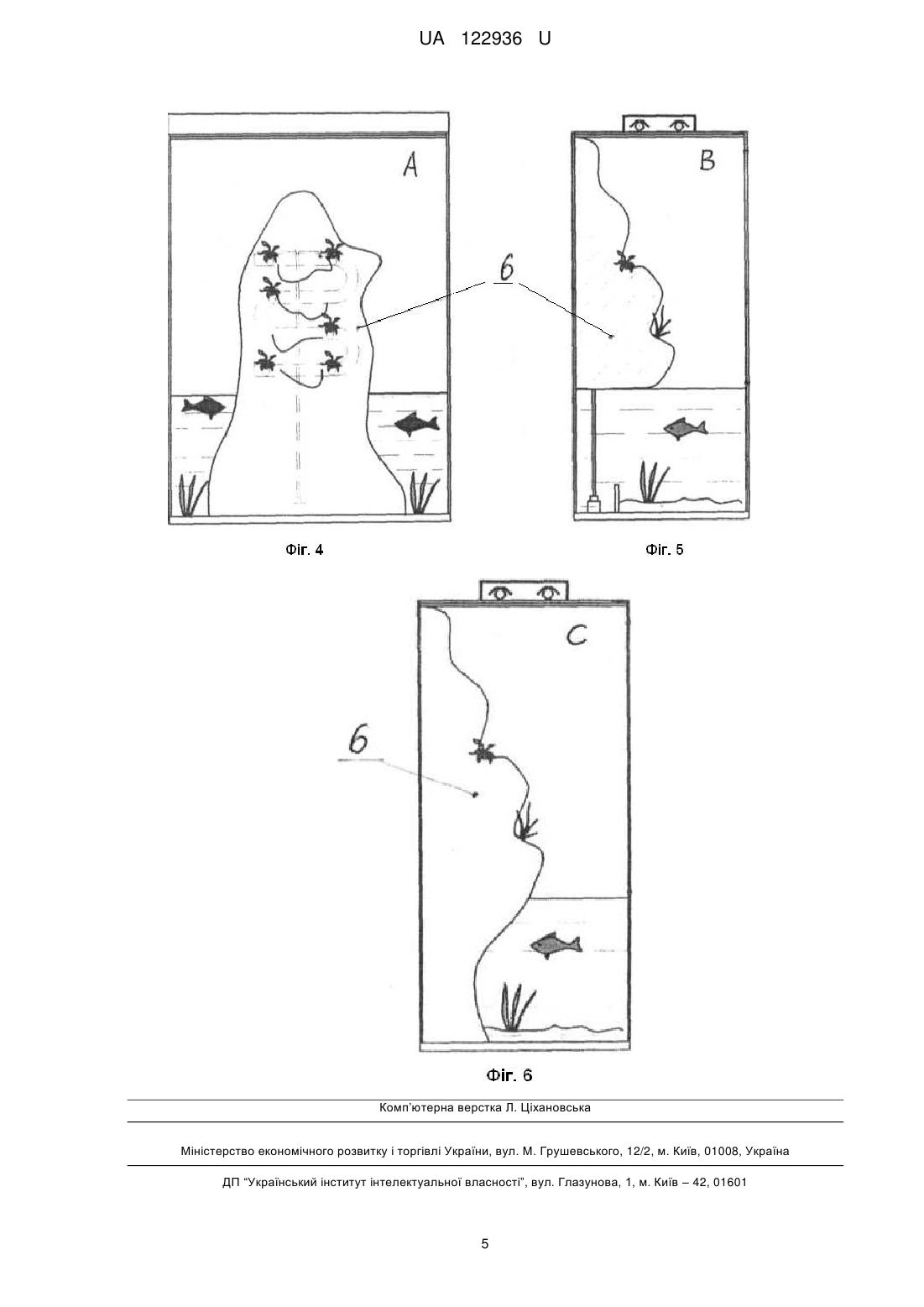

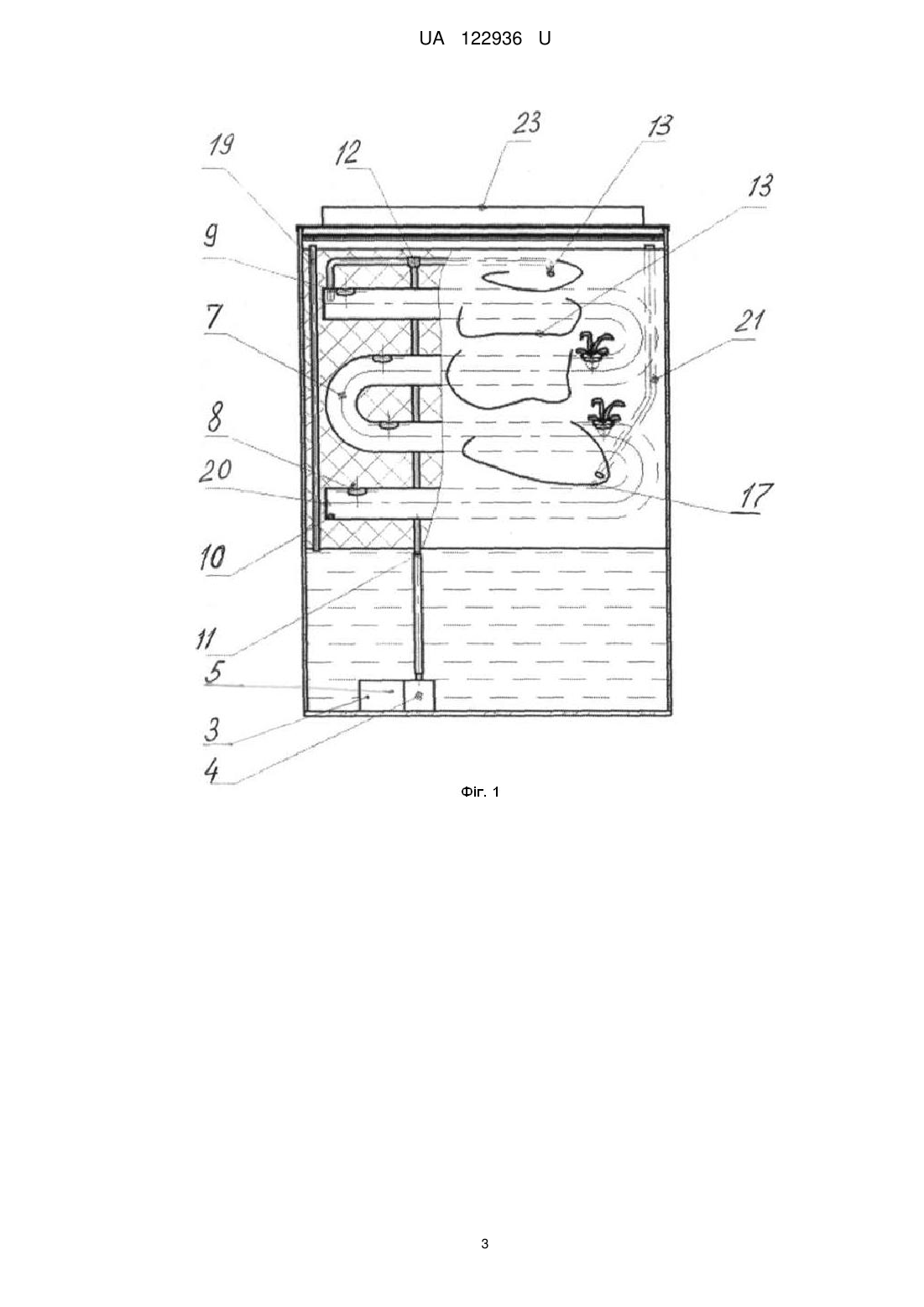

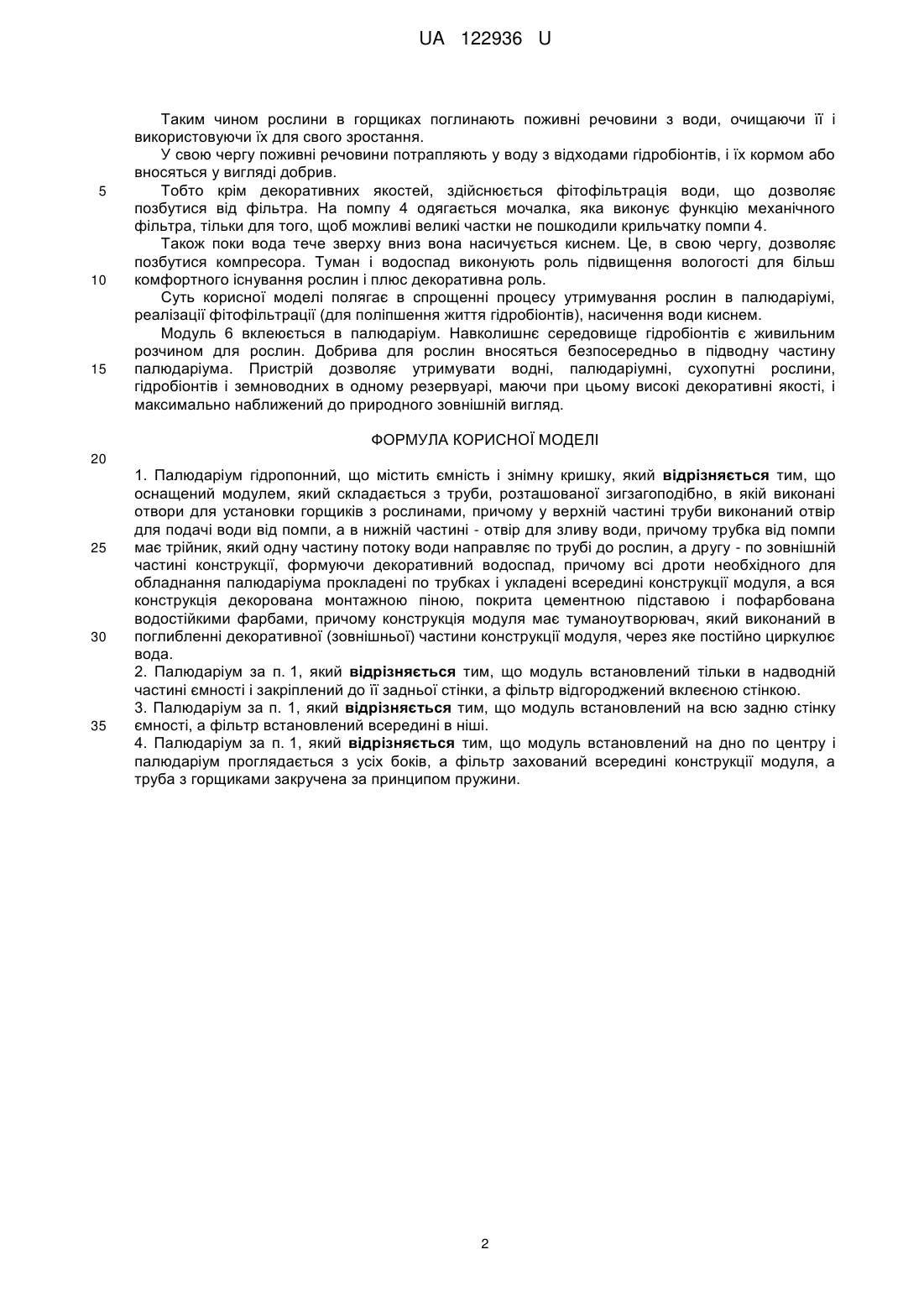

Реферат: Палюдаріум гідропонний містить ємність і знімну кришку та оснащений модулем, який складається з труби, розташованої зигзагоподібно, в якій виконані отвори для установки горщиків з рослинами. У верхній частині труби виконаний отвір для подачі води від помпи, а в нижній частині - отвір для зливу води. Трубка від помпи має трійник, який одну частину потоку води направляє по трубі до рослин, а другу - по зовнішній частині конструкції, формуючи декоративний водоспад. Всі дроти, необхідні для обладнання палюдаріума, прокладені по трубках і укладені всередині конструкції модуля. Конструкція декорована монтажною піною, покрита цементною підставою і пофарбована водостійкими фарбами. Конструкція модуля має туманоутворювач, який виконаний в поглибленні декоративної (зовнішньої) частини конструкції модуля, через яке постійно циркулює вода. UA 122936 U (54) ПАЛЮДАРІУМ ГІДРОПОННИЙ UA 122936 U UA 122936 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до аматорського акваріумного рибництва, зокрема до акваріума для спільного утримання риб, водних і палюдаріумних рослин (або надводних рослин) і земноводних. Найбільш близьким за технічною суттю до пропонованої корисної моделі є акваріум скляний (Див. RU № 13994, А01К 63/00, 2000 р.). Що містить резервуар, ребра жорсткості і знімну кришку, ребра жорсткості якого розташовані у верхній і нижній частинах резервуара, при цьому резервуар оснащений двома парами відбортовок, пошарово розташованих уздовж резервуара і встановлених на крайках стінок з утворенням напрямних для кришки, вертикальні зовнішні поверхні відбортовок склеєні з поверхнею ребер жорсткості, розташованих по периметру резервуара, а горизонтальні внутрішні поверхні отбортівок склеєні з поверхнями стінок резервуара валиком із силіконового клею. Недоліком даного акваріума є те, що не вирішена задача декоративного об'ємного зображення імітованого вироба. В основу корисної моделі поставлена задача створити палюдаріум, який би якісно підвищив декоративне об'ємне зображення імітованого виробу, а також розширив його функціональні можливості вирощування рослин гідропонним способом. Поставлена задача вирішується тим, що палюдаріум, що містить ємність і знімну кришку, згідно з корисною моделлю додатково оснащений модулем, який складається з труби розташованої зигзагоподібно, в якій виконані отвори для горщиків з рослинами, причому у верхній частині труби виконаний отвір для подачі води від помпи, а в нижній частині - отвір для зливу води, при цьому трубка від помпи має трійник, який одну частину потоку води направляє по трубі до рослин, а другу - по зовнішній частині конструкції, формуючи декоративний водоспад, причому всі дроти необхідні для обладнання палюдаріума прокладені по трубках і укладені всередині конструкції модуля, а вся конструкція декорована монтажною піною, покрита цементною підставою і пофарбована водостійкими фарбами, при цьому конструкція модуля має туманоутворювач. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений запропонований палюдаріум (вигляд спереду); на фіг. 2 - вигляд збоку; на фіг. 3 - вигляд "А"; на фіг. 4 - варіант "А"; на фіг. 5 - варіант "В"; на фіг. 6 - варіант "С". Зображений на фіг. 1, 2 палюдаріум складається з ємності 1 і знімною кришки 2. Ємність 1 виконана з оргскла або прозорого акрилу і призначена для затоку води, існування водних організмів і гідропонних рослин. На дні кріпиться відсік 3, з пінопласту або монтажної піни, для помпи 4 підйому води, нагрівача з терморегулятором 5. До задньої стінки ємності 1 кріпиться модуль 6, який складається з труби 7, виконаної зигзагоподібно. У трубі 7 виконані отвори 8 для установки горщиків з рослинами, при цьому обидва кінці її закриті заглушками. У верхній частині труби 7 виконаний отвір 9, через яке подається вода від помпи 4, а в нижній частині - отвір 10 для зливу води. Вода циркулює по трубі 7 зверху вниз безперервно, при цьому вода подається через трубку 11, яка підключається до помпи 4 підйому води. Трубка 11 від помпи 4 може закінчуватися трійником 12, при цьому один потік води направляється по трубі 7 до рослин, а другий - по зовнішній частині модуля 6, формуючи декоративний водоспад 13. Водоспад 13 дозволяє наситити воду киснем без додаткового обладнання і підвищити вологість всередині ємності 1. Всі дроти, необхідні для існування обладнання палюдаріума проходять по трубках, які укладають всередині конструкції модуля 6. Вся конструкція модуля 6 декорується монтажною піною 14, покривається цементним підставою 15 і забарвлюється водостійкими фарбами 16. На етапі виготовлення в піну можна вставляти коряги та натуральні камені для більш реалістичного декорування. Конструкція модуля 6 може мати туманоутворювач 17, який виконаний в поглибленні декоративної (зовнішньої) частини конструкції модуля 6, через яке постійно циркулює вода. Туманоутворювач 17 дозволяє поліпшити зовнішній вигляд конструкції і додатково підвищити вологість всередині ємності 1 палюдаріума. Кришка, що знімається 2 має смужку із сітки 18 (Фіг. 3), яка дозволяє уникнути запотівання оглядового скла. Всі дроти, необхідні для обладнання, прокладені по трубках 19 і укладені всередині конструкції модуля 6. У трубі 7 обидва кінці закриті заглушками 20. Трубка 21 призначена для проведення туманоутворювач. Конструкція модуля 6 кріпиться через пенопластовую основу 22 до задньої стінки ємності 1. Палюдаріум гідропонний оснащений світильником 23. Принцип роботи палюдаріума гідропонного. У водну частину заселяються гідробіонти (риби, безхребетних), а також висаджуються водні рослини. Вода помпою подається в трубу 7, циркулюючи по якій, вода омиває коріння рослин в горщиках. 1 UA 122936 U 5 10 15 Таким чином рослини в горщиках поглинають поживні речовини з води, очищаючи її і використовуючи їх для свого зростання. У свою чергу поживні речовини потрапляють у воду з відходами гідробіонтів, і їх кормом або вносяться у вигляді добрив. Тобто крім декоративних якостей, здійснюється фітофільтрація води, що дозволяє позбутися від фільтра. На помпу 4 одягається мочалка, яка виконує функцію механічного фільтра, тільки для того, щоб можливі великі частки не пошкодили крильчатку помпи 4. Також поки вода тече зверху вниз вона насичується киснем. Це, в свою чергу, дозволяє позбутися компресора. Туман і водоспад виконують роль підвищення вологості для більш комфортного існування рослин і плюс декоративна роль. Суть корисної моделі полягає в спрощенні процесу утримування рослин в палюдаріумі, реалізації фітофільтрації (для поліпшення життя гідробіонтів), насичення води киснем. Модуль 6 вклеюється в палюдаріум. Навколишнє середовище гідробіонтів є живильним розчином для рослин. Добрива для рослин вносяться безпосередньо в підводну частину палюдаріума. Пристрій дозволяє утримувати водні, палюдаріумні, сухопутні рослини, гідробіонтів і земноводних в одному резервуарі, маючи при цьому високі декоративні якості, і максимально наближений до природного зовнішній вигляд. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Палюдаріум гідропонний, що містить ємність і знімну кришку, який відрізняється тим, що оснащений модулем, який складається з труби, розташованої зигзагоподібно, в якій виконані отвори для установки горщиків з рослинами, причому у верхній частині труби виконаний отвір для подачі води від помпи, а в нижній частині - отвір для зливу води, причому трубка від помпи має трійник, який одну частину потоку води направляє по трубі до рослин, а другу - по зовнішній частині конструкції, формуючи декоративний водоспад, причому всі дроти необхідного для обладнання палюдаріума прокладені по трубках і укладені всередині конструкції модуля, а вся конструкція декорована монтажною піною, покрита цементною підставою і пофарбована водостійкими фарбами, причому конструкція модуля має туманоутворювач, який виконаний в поглибленні декоративної (зовнішньої) частини конструкції модуля, через яке постійно циркулює вода. 2. Палюдаріум за п. 1, який відрізняється тим, що модуль встановлений тільки в надводній частині ємності і закріплений до її задньої стінки, а фільтр відгороджений вклеєною стінкою. 3. Палюдаріум за п. 1, який відрізняється тим, що модуль встановлений на всю задню стінку ємності, а фільтр встановлений всередині в ніші. 4. Палюдаріум за п. 1, який відрізняється тим, що модуль встановлений на дно по центру і палюдаріум проглядається з усіх боків, а фільтр захований всередині конструкції модуля, а труба з горщиками закручена за принципом пружини. 2 UA 122936 U 3 UA 122936 U 4 UA 122936 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
