Замок

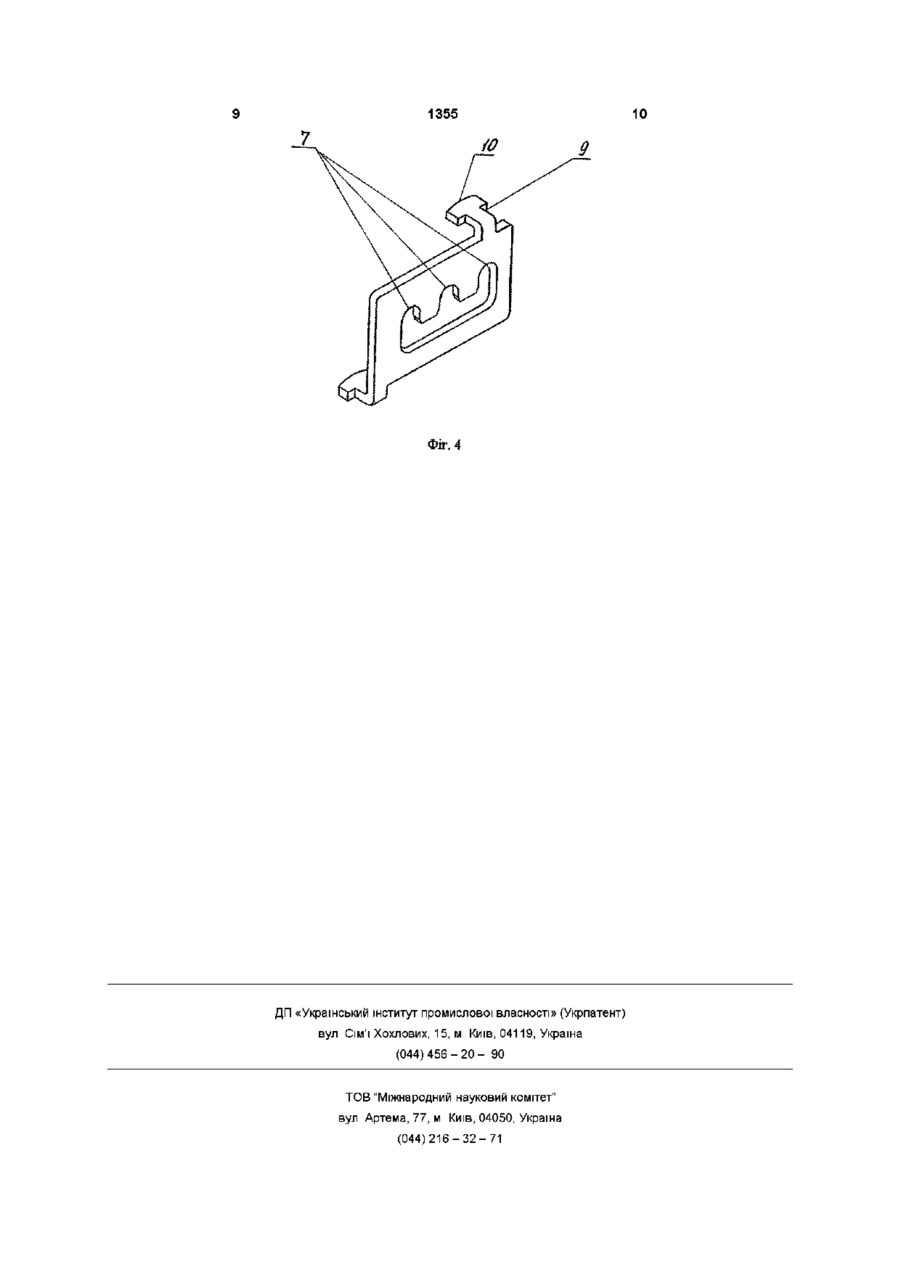

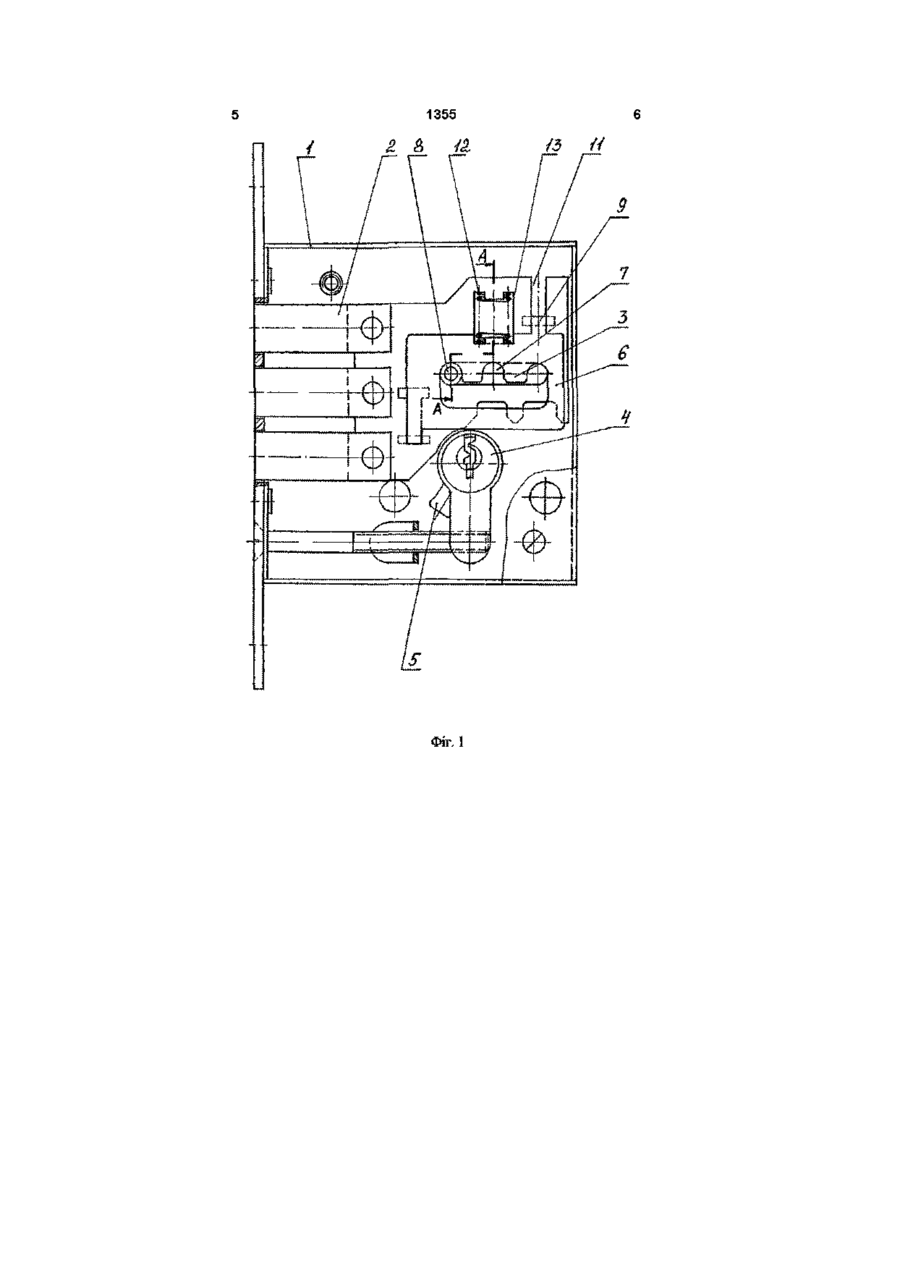

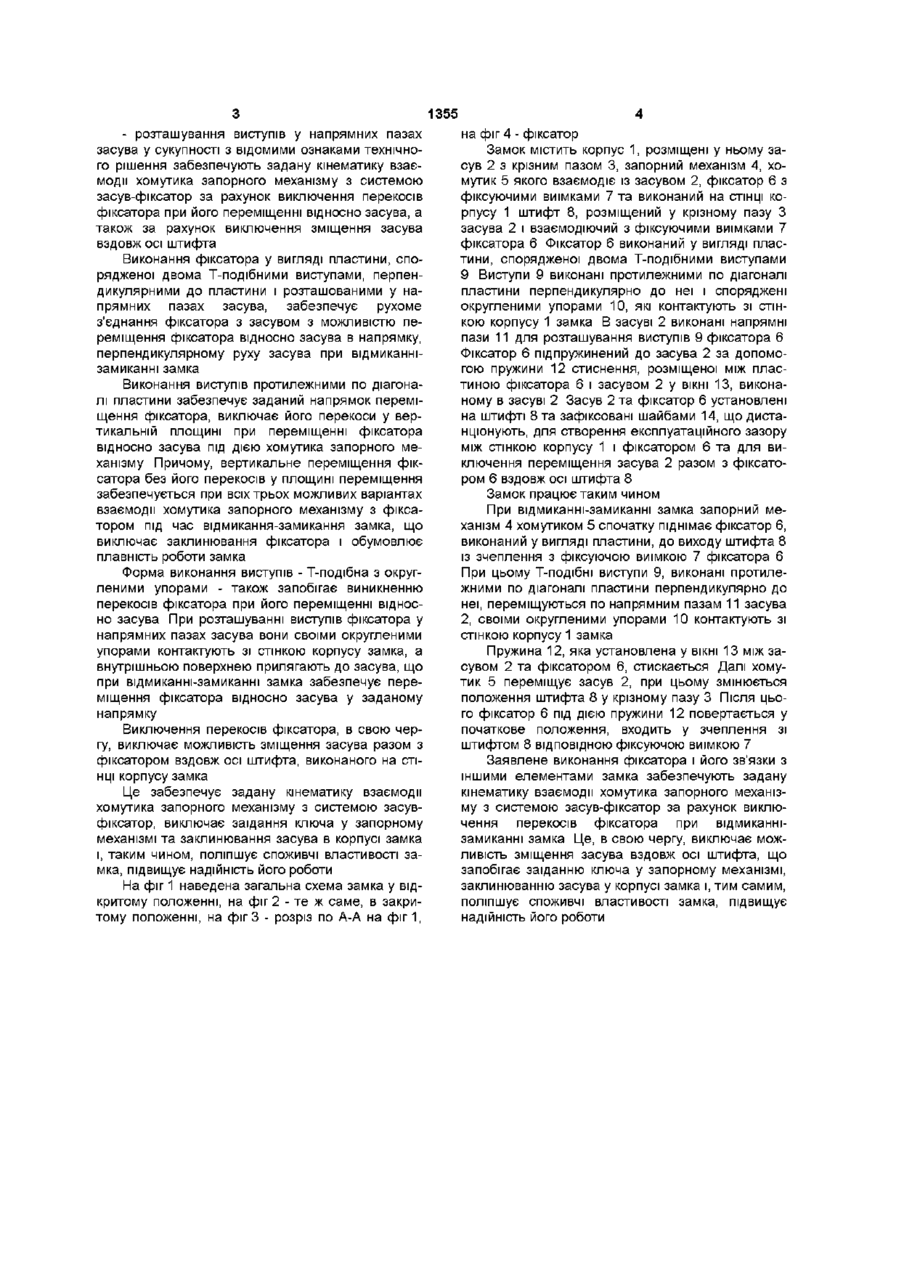

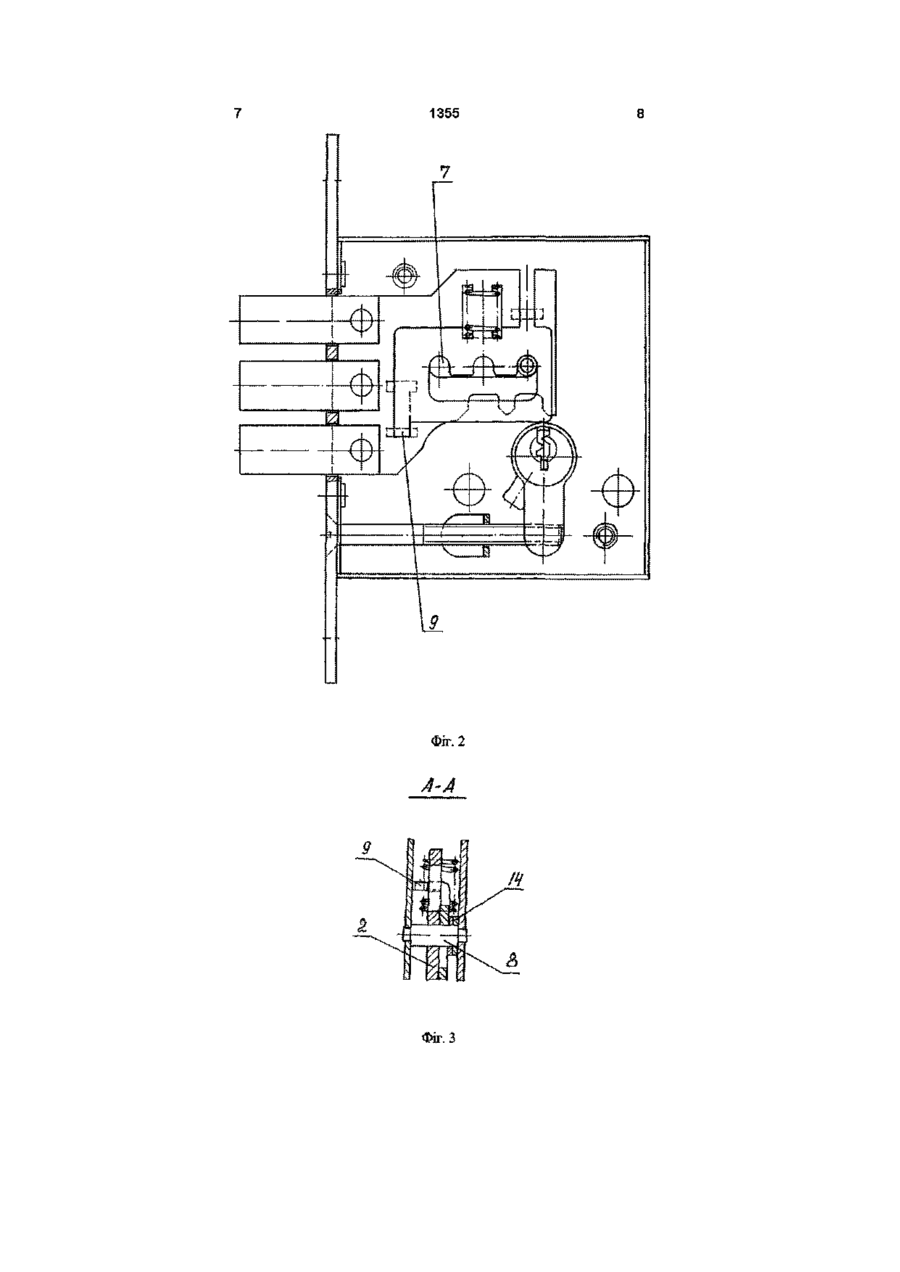

Замок, який містить корпус, розміщені у корпусі засув із крізним пазом, запірний механізм з хомутиком, який взаємодіє з засувом, підпружине Корисна модель відноситься до запорних пристроїв, а саме до замків для зачиненим дверей житлових та службових приміщень Найбільш близьким за технічною суттю та результатом, що досягається, до технічного рішення, що заявляється, є замок (див а с СРСР № 336407 від 05 11 69, опубл 21 04 72, М кл Е05В 21/06), який містить корпус, розміщені у корпусі засув із крізним пазом, запорний механізм з хомутиком, який взаємодіє із засувом, підпружинений фіксатор з фіксуючими виїмками та виконаний на СТІНЦІ корпусу штифт, розміщений у крізному пазу засува та взаємодіючий з фіксуючими виїмками фіксатора Фіксатор має П-подібну форму у поперечному перерізі та охоплює засув з трьох боків При відмиканні-замиканні замка хомутик запорного механізму спочатку піднімає фіксатор до виходу його фіксуючої виїмки із зчеплення зі штифтом, а тоді переміщує сам засув В початкове положення фіксатор повертається під дією пружини, установленої між фіксатором і засувом Недоліком відомого замка є низька надійність його роботи Відоме виконання фіксатора обумовлює можливість виникнення перекосів фіксатора при його переміщенні відносно засува під дією хомутика запорного механізму, що, в свою чергу, може призвести до зміщення засува вздовж осі штифта Це обумовлює порушення кінематики взаємодії хомутика запорного механізму з системою засув-фіксатор, що призводить до заїдання ключа у запорному механізмі, заклинюванню засува в корпусі замка Таким чином, відомий замок має недостатньо високі споживчі властивості, низьку надійність в роботі ний фіксатор з фіксуючими виїмками та виконаний на СТІНЦІ корпусу штифт, розміщений у крізному пазу засува та взаємодіючий з фіксуючими виїмками фіксатора, який відрізняється тим, що фіксатор виконаний у вигляді пластини, спорядженої двома Т-подібними виступами, причому виступи виконані протилежними по діагоналі пластини перпендикулярно до неї, оснащені округленими упорами і розташовані у напрямних пазах засува В основу корисної моделі поставлено задачу удосконалення замка, в якому шляхом нового конструктивного виконання відомих елементів забезпечується задана кінематика взаємодії хомутика запорного механізму з системою засув-фіксатор і за рахунок цього досягається поліпшення споживчих властивостей замка і підвищення надійності його роботи Поставлена задача вирішується тим, що у відомому замку, який містить корпус, розміщені у корпусі засув із крізним пазом, запорний механізм з хомутиком, який взаємодіє з засувом, підпружинений фіксатор з фіксуючими виїмками та виконаний на СТІНЦІ корпусу штифт, розміщений у крізному пазу засува та взаємодіючий з фіксуючими виїмками фіксатора, новим, згідно з технічним рішенням, є те, що фіксатор виконаний у вигляді пластини, спорядженої двома Т-подібними виступами, причому виступи виконані протилежними по діагоналі пластини перпендикулярно до неї, споряджені округленими упорами і розташовані у напрямних пазах засува Між сукупністю суттєвих ознак технічного рішення, що заявляється, і технічним результатом, що досягається, є такий причинно-наслідковий зв'язок Нове конструктивне виконання відомих елементів, а саме - виконання фіксатора у вигляді пластини, - спорядження її двома Т-подібними виступами, - виконання виступів протилежними по діагоналі пластини перпендикулярно до неї, - спорядження виступів округленими упорами, ю ю СО 1355 - розташування виступів у напрямних пазах засува у сукупності з відомими ознаками технічного рішення забезпечують задану кінематику взаємодії хомутика запорного механізму з системою засув-фіксатор за рахунок виключення перекосів фіксатора при його переміщенні відносно засува, а також за рахунок виключення зміщення засува вздовж осі штифта Виконання фіксатора у вигляді пластини, спорядженої двома Т-подібними виступами, перпендикулярними до пластини і розташованими у напрямних пазах засува, забезпечує рухоме з'єднання фіксатора з засувом з можливістю переміщення фіксатора відносно засува в напрямку, перпендикулярному руху засува при відмиканнізамиканні замка Виконання виступів протилежними по діагоналі пластини забезпечує заданий напрямок переміщення фіксатора, виключає його перекоси у вертикальній площині при переміщенні фіксатора відносно засува під дією хомутика запорного механізму Причому, вертикальне переміщення фіксатора без його перекосів у площині переміщення забезпечується при всіх трьох можливих варіантах взаємодії хомутика запорного механізму з фіксатором під час відмикання-замикання замка, що виключає заклинювання фіксатора і обумовлює плавність роботи замка Форма виконання виступів - Т-подібна з округленими упорами - також запобігає виникненню перекосів фіксатора при його переміщенні відносно засува При розташуванні виступів фіксатора у напрямних пазах засува вони своїми округленими упорами контактують зі стінкою корпусу замка, а внутрішньою поверхнею прилягають до засува, що при відмиканні-замиканні замка забезпечує переміщення фіксатора відносно засува у заданому напрямку Виключення перекосів фіксатора, в свою чергу, виключає можливість зміщення засува разом з фіксатором вздовж осі штифта, виконаного на стінці корпусу замка Це забезпечує задану кінематику взаємодії хомутика запорного механізму з системою засувфіксатор, виключає заїдання ключа у запорному механізмі та заклинювання засува в корпусі замка і, таким чином, поліпшує споживчі властивості замка, підвищує надійність його роботи На фіг 1 наведена загальна схема замка у відкритому положенні, на фіг 2 - те ж саме, в закритому положенні, на фіг 3 - розріз по А-А на фіг1, на фіг 4 - фіксатор Замок містить корпус 1, розміщені у ньому засув 2 з крізним пазом 3, запорний механізм 4, хомутик 5 якого взаємодіє із засувом 2, фіксатор 6 з фіксуючими виїмками 7 та виконаний на СТІНЦІ корпусу 1 штифт 8, розміщений у крізному пазу З засува 2 і взаємодіючий з фіксуючими виїмками 7 фіксатора 6 Фіксатор 6 виконаний у вигляді пластини, спорядженої двома Т-подібними виступами 9 Виступи 9 виконані протилежними по діагоналі пластини перпендикулярно до неї і споряджені округленими упорами 10, які контактують зі стінкою корпусу 1 замка В засуві 2 виконані напрямні пази 11 для розташування виступів 9 фіксатора 6 Фіксатор 6 підпружинений до засува 2 за допомогою пружини 12 стиснення, розміщеної між пластиною фіксатора 6 і засувом 2 у ВІКНІ 13, виконаному в засуві 2 Засув 2 та фіксатор 6 установлені на штифті 8 та зафіксовані шайбами 14, що дистанцюнують, для створення експлуатаційного зазору між стінкою корпусу 1 і фіксатором 6 та для виключення переміщення засува 2 разом з фіксатором 6 вздовж осі штифта 8 Замок працює таким чином При відмиканні-замиканні замка запорний механізм 4 хомутиком 5 спочатку піднімає фіксатор 6, виконаний у вигляді пластини, до виходу штифта 8 із зчеплення з фіксуючою виїмкою 7 фіксатора 6 При цьому Т-подібні виступи 9, виконані протилежними по діагоналі пластини перпендикулярно до неї, переміщуються по напрямним пазам 11 засува 2, своїми округленими упорами 10 контактують зі стінкою корпусу 1 замка Пружина 12, яка установлена у ВІКНІ 13 між засувом 2 та фіксатором 6, стискається Далі хомутик 5 переміщує засув 2, при цьому змінюється положення штифта 8 у крізному пазу 3 Після цього фіксатор 6 під дією пружини 12 повертається у початкове положення, входить у зчеплення зі штифтом 8 ВІДПОВІДНОЮ фіксуючою виїмкою 7 Заявлене виконання фіксатора і його зв'язки з іншими елементами замка забезпечують задану кінематику взаємодії хомутика запорного механізму з системою засув-фіксатор за рахунок виключення перекосів фіксатора при відмиканнізамиканні замка Це, в свою чергу, виключає можливість зміщення засува вздовж осі штифта, що запобігає заїданню ключа у запорному механізмі, заклинюванню засува у корпусі замка і, тим самим, поліпшує споживчі властивості замка, підвищує надійність його роботи Фіг. 1 1355 Фіг. 2 А-А -Е— Фіг. З 1355 Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
