Пристрій для створення депресії на пласт

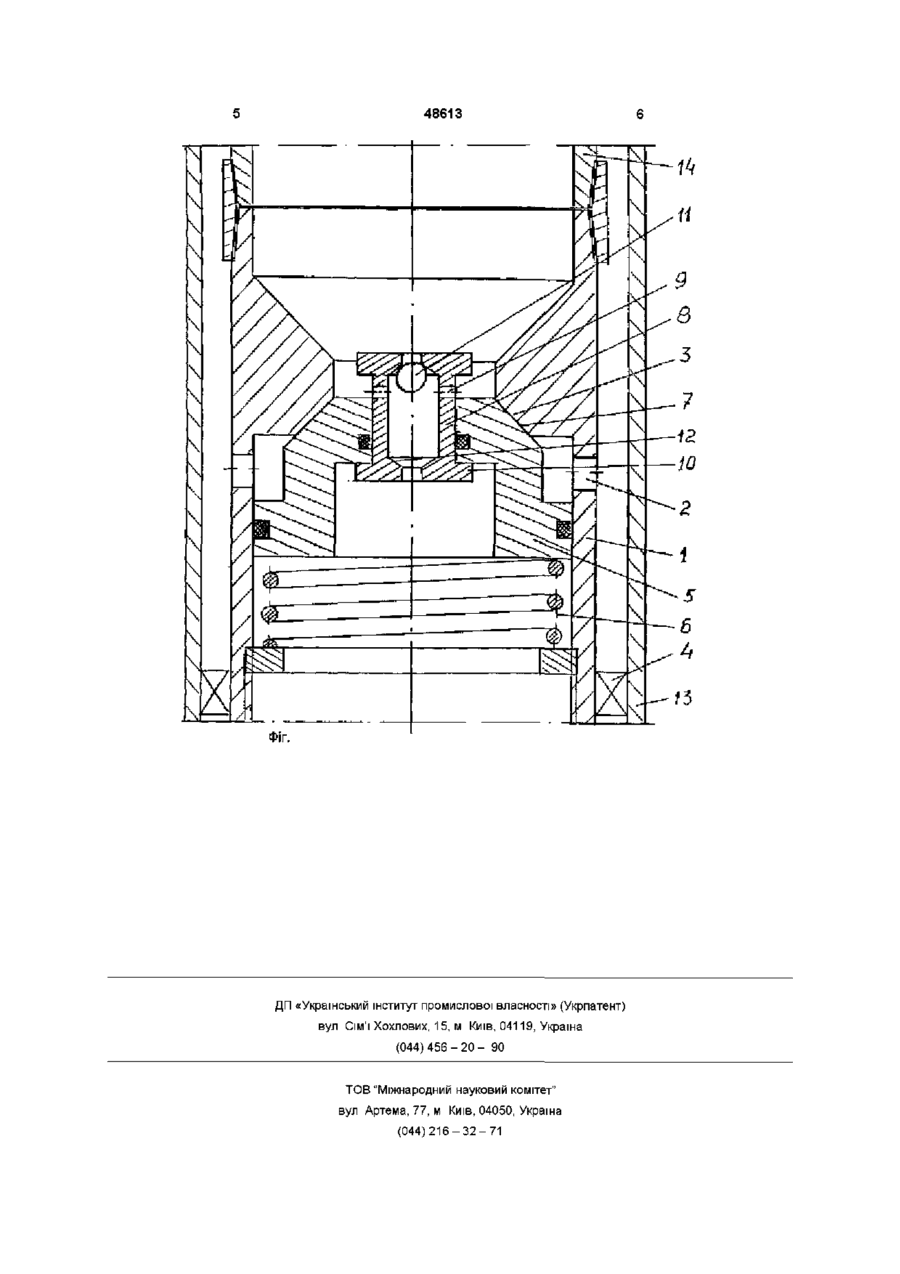

Пристрій для створення депресії на пласт, що має корпус з радіальними каналами, пакер, підпружинений плунжер з посадочною поверхнею під сідло на верхньому торці, втулку з радіальними отворами, встановлену на верхньому торці плунжера з можливістю осьового переміщення, який відрізняється тим, що у корпусі вище радіальних каналів виконано сідло під посадочну поверхню плунжера, втулку виконано з обмежувачами переміщення на її кінцях, а в осьовому каналі втулки розміщено кульовий запірний елемент, рух якого обмежено посадочними сідлами, виконаними з обох КІНЦІВ осьового каналу втулки робки пристрою для створення депресії на пласт, у якому, за рахунок зміни конструкції і технології його використання, досягається підвищення ефективності створення депресії на пласт, спрощення конструкції і технології використання пристрою Суть запропонованого винаходу полягає у тому, що у пристрої для створення депресії на пласт, що має корпус з радіальними каналами, пакер, підпружинений плунжер з посадочною поверхнею під сідло на верхньому торці, втулку з радіальними отворами, встановлену на верхньому торці плунжера з можливістю осьового переміщення, у корпусі вище радіальних каналів виконано сідло під посадочну поверхню плунжера, втулку виконано з обмежувачами переміщення на її кінцях, а в осьовому каналі втулки розміщено кульовий запірний елемент, рух якого обмежено посадочними сідлами, виконаними з обох КІНЦІВ ОСЬОВОГО каналу вту лки Суттєвими ВІДМІННИМИ ознаками винаходу, що пропонується, є те, що, у корпусі вище радіальних каналів виконано сідло під посадочну поверхню плунжера, втулку виконано з обмежувачами переміщення на її кінцях, а в осьовому каналі втулки розміщено кульовий запірний елемент, рух якого обмежено посадочними сідлами, виконаними з обох КІНЦІВ осьового каналу втулки Виконання у корпусі сідла під посадочну поверхню плунжера вище радіальних каналів дозволяє СО (О 00 48613 ра 5 і закриття радіальних отворів 9 Тиск, який утримується пристроєм, визначається жорсткістю пружини 6 При перевищенні цього тиску плунжер 5 зміщається вниз і посадочна поверхня 7 відривається від сідла 3 Свердловинну рідину через радіальні канали 2 перекачують у затрубний простір між колоною НКТ 14 і експлуатаційною колоною 13 до повного звільнення колони НКТ від рідини Потім ТИСК газу в колоні НКТ 14 зменшують Плунжер 5 під дією пружини 6 переміщається вверх і посадочною поверхнею 7 плунжера 5 перекриває сідло 3, тим самим ізолюючи трубний і затрубний простори Подальше зменшення тиску в колоні НКТ 14 приводить до виникнення перепаду тисків між внутрішньою порожниною колони НКТ 14, яка не заповнена рідиною, і привибійною зоною пласта, ізольованою від затрубного простору пакером Поздовжній переріз пристрою для створення 4 Під ДІЄЮ перепаду тисків кульовий запірний депресії на пласт зображено на фігурі елемент 11 переміщається вверх до посадки в Пристрій для створення депресії на пласт сідло 12 на протилежному КІНЦІ втулки 8 і зміщає складається з корпуса 1 з радіальними каналами 2 втулку 8 вверх до упирання нижніх обмежувачів і сідлом 3, пакера 4 і плунжера 5, підпружиненого переміщення 10 у плунжер 5 При цьому відкривапружиною 6 Плунжер 5 на верхньому торці має ються радіальні отвори 9 і свердловинна рідина з посадочну поверхню 7 під сідло 3 і втулку 8 з радіпривибійної зони заповнює внутрішню порожнину альними отворами 9 і обмежувачами переміщення колони НКТ 14, створюючи депресію на пласт 10, виконаними на її верхньому і нижньому торці В Депресія може бути регульованою, оскільки надосьовому каналі втулки розміщено кульовий запірходження рідини в колону НКТ 14 можна обмежуний елемент 11, рух якого обмежено посадочними вати, створюючи в колоні НКТ тиск газу Крім того, сідлами 12 Пристрій спускають в експлуатаційну КІЛЬКІСТЬ депресій може бути необмеженою, оскіколону 13 на насосно-компресорних трубах (НКТ) льки, після заповнення колони НКТ 14, и можна 14 знову звільнити від рідини, витиснувши її у затрубПристрій для створення депресії на пласт ний простір, і знову повторити депресію працює наступним чином Корпус 1 з'єднують з колоною НКТ 14 і опусТехнічний результат від використання кають в експлуатаційну колону 13 Вище продуктипристрою для створення депресії на пласт досягавного пласта встановлюють пакер 4 На усті сверється за рахунок зміни конструкції і технології його дловини колону НКТ 14 з'єднують з компресором і використання, що дозволяє підвищити ефективвсередині НКТ 14 створюють надлишковий тиск ність створеннядепресії на пласт, отримати можгазу Свердловинна рідина, що є в колоні НКТ тисливість и багаторазового виконання, що у свою не на кульовий запірний елемент 11, який сідає у чергу дозволяє отримати додатковий видобуток сідло 12 і переміщає втулку 8 вниз до упора обменафти жувача переміщення 10 у верхній торець плунже забезпечувати сполучення трубного і затрубного просторів у нижньому положенні плунжера і ізолювати їх у верхньому положенні плунжера при посадці посадочної поверхні на сідло корпуса Виконання втулки з обмежувачами переміщення дозволяє здійснювати и переміщення на задану величину Розміщення кульового запірного елемента в осьовому каналі втулки забезпечує можливість його взаємодії з посадочними сідлами осьового каналу втулки і перекриття потоків рідини, яка рухається через втулку Сукупність суттєвих ознак винаходу, що заявляється, дозволяє отримати технічний результат, який полягає у підвищенні ефективності створення депресії на пласт, спрощенні конструкції і технології використання пристрою 48613 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
