Врізний замок

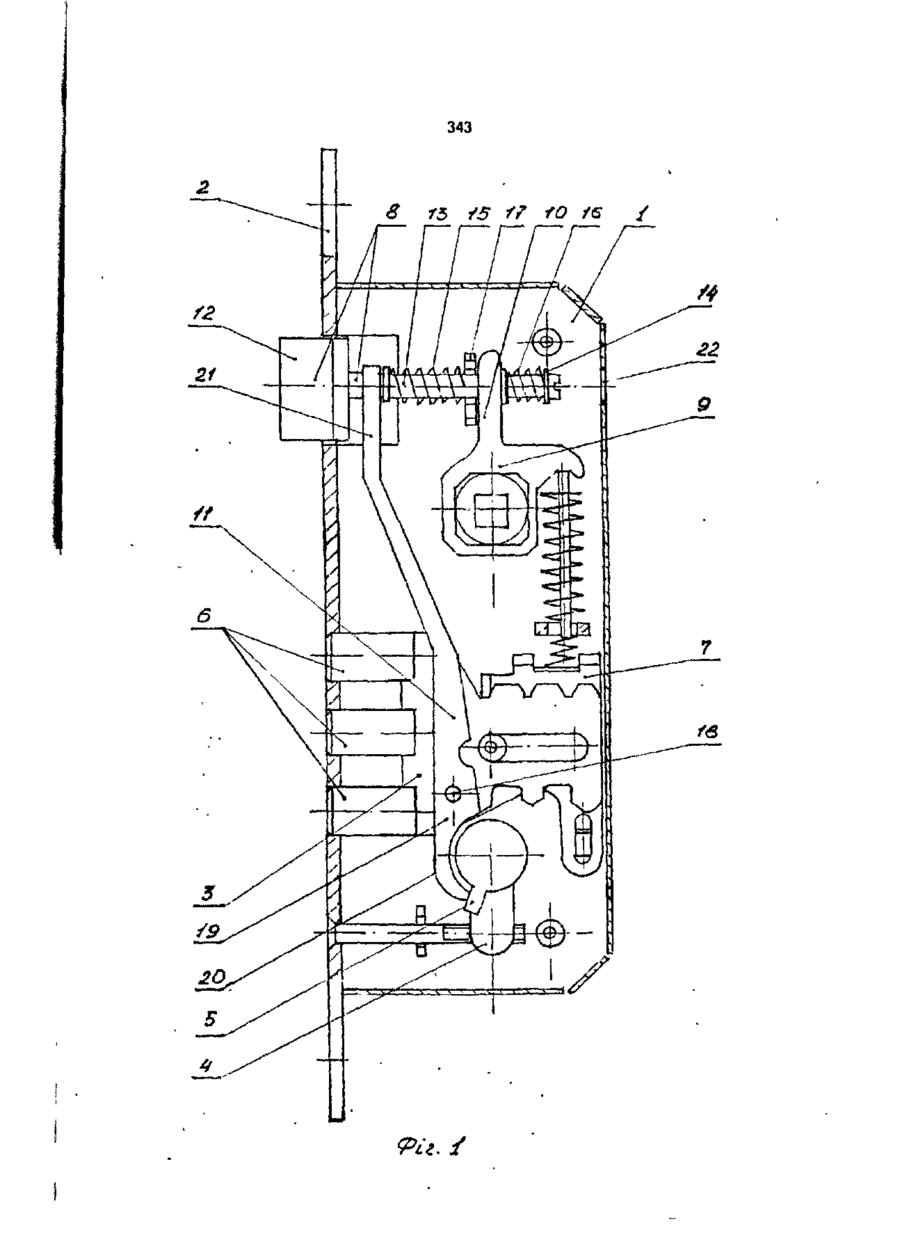

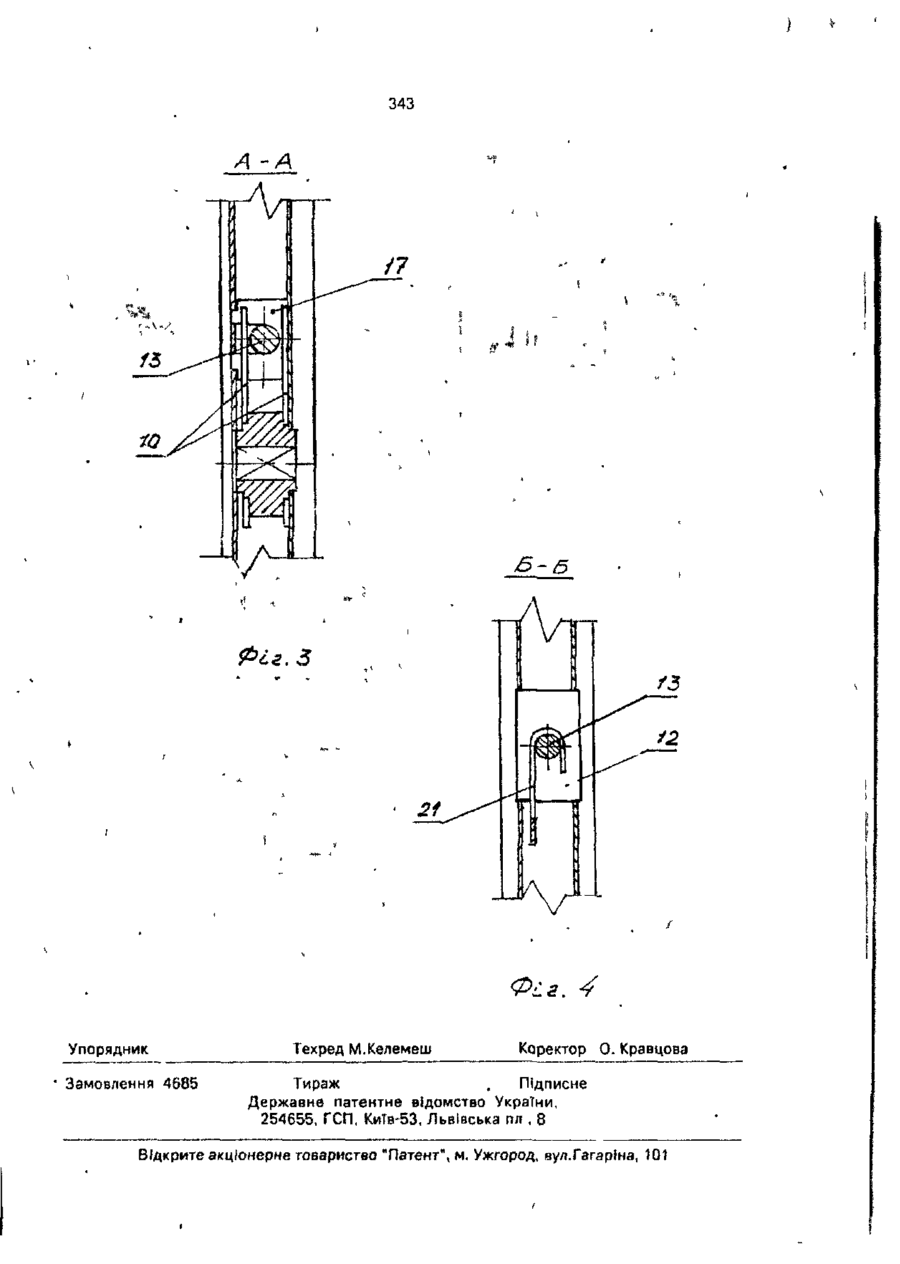

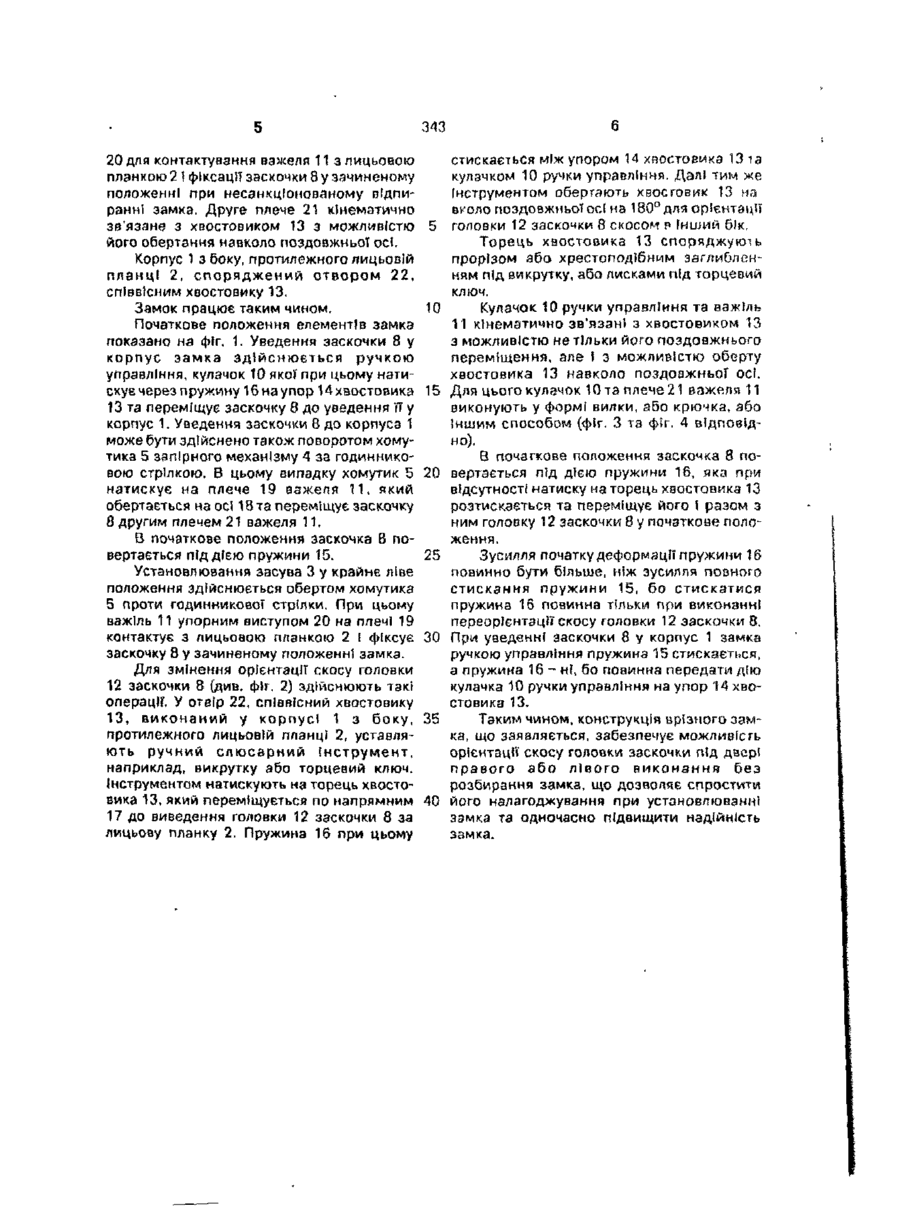

Врізний замок, який містить корпус з лицьовою планкою, розміщені у корпусі засув, запірний механізм, хомутик якого зв'язаний із засувом, підпружинену заскочку, що включає голозку та хвостовик з упором, механізм переміщення заскочки, який включає кулачок ручки управління, що взаємодіє з заскочкою, двоплечий важіль, одне плече якого пов язане з заскочкою, а друге плече має упорний виступ та пов'язане із засувом та запірним механізмом, який в і д р і з н я є т ь с я тим, що хвостовик заскочки виконано у вигляді циліндричного стрижня, установленого у напрямних та споряджено додаткозою пружиною, розміщеною між кулачком ручки управління та упором хвостовика двоплечий важіль і кулачок ручки управління кінематично зв'язані з хвостовиком з можливістю його обертання навколо поздовжньої осі, а корпус замка з боку, протилежного лицьовій планці, споряджений отвором, спі ввісним хвостовику заскочки. Корисна модель відноситься до запірних пристроїв, а саме до врізних замків для зачинення дверей як лівого, так f правого виконання житлових та службових приміщень. Найбільш близьким за технічною суттю та технічним результатом, що досягається, до корисної моделі, що заявляється, є врізний замок [Авт. св. СРСР № 1461848, кл Е 05 В 59/02, опублік. 28.02.89], який містить корпус із лицьовою планкою, розміщені у корпусі засув, запірний механізм, хомутик якого зв'язаний із засувом, підпружинену заскочку, що включає головку та хвостовик з упором, механізм переміщення заскочки, який включає кулачок ручки управління, що взаємодіє з заскочкою, двоплечий важіль, одне плече якого пов'язане з заскочкою, а друге - Із засувом та запірним механізмом та має упорний виступ. Хвостовик заскочки виконано у вигляді пластини з упором на кінці для взаємодії з кулачком ручки управління, який виконано прилеглим до хвостовика. Важіль кінематично зв'язаний Гз заскочкою за допомогою штифта, розташованого на хвостовику заскочки, та напрямного отвору у плечі важеля. Недоліком відомого врізного замка є складність його налагоджування під двері правого або лівого виконання Це почснюється тим, що відоме виконання кінематичного зв'язку хвостовика заскочки із важелем та кулачком ручки управління і форма виконання хвостовика обумовлюють необхідність розбирання замка для переорієнтації скосу головки заскочки Для цього треба зняти кришку корпуса, демонтувати механізм переміщення заскочки, витягти її з корпуса Далі зняти гвинти кріплення головки заскочки до хвостовика, змінити орієнтацію скосу головки заскочки, після чого у зворотному порядку зібрати замок. . д , 343 Виконання цих операцій потребує певних знань, навиків та часу, що ускладнює установлювання ззмка. Крім того, з'єднання важеля з хвостовиком заскочки па допомогою штифта знижує 5 надійність відомого ззмка, бо штифт може бути зламано п'д дією на нього експлуатаційних навантажень. В основу корисної моделі поставлено задачу удосконалення врізного замка шля- 10 хом уведення нових конструктивних елементів, новою виконання відомих елементів та нових зв'язків між ними, що забезпечує можливість орієнтації скосу головки заскочки під дворі правого або лівого виконання 15 без розбирання замка, за рахунок чого досягається спрощення його налагоджування при одночасному підвищенні надійності замка. Поставлена задача вирішується тим, що 20 у відомому врізному замку, який містить корпус з лицьовою планкою, розміщені у корпус) засув, запірний механізм, хомутик якого зв'язаний Із засувом, підпружинену заскочку, що включає головку та хвостових з 25 упором, механізм переміщення заскочки, який включає кулачок ручки управління, що взаємодіє з заскочкою, двоплечий важіль, одне плече якого пов'язане з заскочкою, а друге плече має упорний виступ та пов'яза- 30 не Із засувом то запірним механізмом, новим, згідно з технічним рішенням, є те, що хвостовик заскочки виконано у вигляді циліндричного стрижня, установленого у напрямних, та споряджено додатковою 35 пружиною, розміщеною між кулачком ручки /правління та упором хвостовика, двопле*ий важіль 1 кулачок ручки управління гінематично зв'язані з хвостовиком з можливістю його обертання навколо поздовж- 40 чьої осі, а корпус замка з боку, протиіежного лицьовій планці, споряджений отюром, спіавісним хвостовику заскочки. Між сукупністю суттєвих ознак технічюго рішення, що заявляється, та технічним 45 іезультатом, що досягається, є такий ричимно-нЗслідковий зв'язок. Виконання хвостовика заскочки у вигяді циліндричного стрижня та заявлене вионання його кінематичного зв'язку з "50 ооплемим важелем і кулачком ручки правління у сукупності з Іншими ознаками іхиічного рішення, що заявляється, забезечують можливість орієнтації скосу голови заслочкм під деері правого або лівого 55 сконання без розбирання замка простим Зергом хвостовика на 180° навколо поззвжмьої осі. До того ж заявлене виконання нематичног о зв'язку хвостовика з важелем виключає необхідність штифтових з'єднань. Таким чином, виключається можливість поломки навантажених елементів, що підвищує надійність замкз. Спорядження корпуса замка з боку, що протилежить лицьовій планці, отвором, співвісним хвостовику, забезпечує доступ до нього ручного слюсарного інструмента, за допомогою якого здійснюється натиск на торець хвостовика до виходу головки заскочки за лицьову планку І обертання хвостовика навколо поздовжньої ос! на 180°. Розміщення на хвостовику між кулачком ручки управління та упором хвостовика додаткової пружини забезпечує можливість виведення головки заскочки за лицьову планку. Пружина при цьому стискається між упором хвостовика та кулачком ручки управління. Після виконання переорієнтації скосу головки при виключенні натиску на торець хвостовика пружина повертає заскочку в початкове робоче положення. Спорядження корпуса замка напрямними, в яких установлений хвостовик заскочки, забезпечує його переміщення уздовж поздовжньої осі, запобігає перекосу заскочки при налагоджуванні замка під двері правого або лівого виконання. На фіг, 1 приведена загальна схема замка з уведеним у корпус засувом; на фіг. 2 те ж саме, з виведеною за лицьову планку головкою заскочки; на фіг. З - розріз по А-А на фіг. 2; на фіг. 4 - розріз по Б-Б на фіг. 2. Врізний замок містить корпус 1 з лицьовою планкою 2. У корпусі 1 розміщені засув З, запірний механізм 4, хомутик 5 якого взаємодіє Із засувом 3. Ззсув 3 включає три запорних штирі 6 циліндрично'! форми І фіксується підпружиненим фіксатором 7. У корпусі 1 розміщені заскочка 8, механізм 9 ЇЇ переміщення, який включає кулачок 10 ручки управління (не показана), що взаємодіє із заскочкою 8, двоплечий важіль 11, зв'язаний з засувом З І заскочкою 8. Заскочка 8 включає головку 12 та хвостовик 13 з упором 14. Хвостовик 13 виконано у вигляді циліндричного стрижня. Кулачок 10 ручки управління кінематично зв'язаний з хвостовиком 13 з можливістю його обертання навколо поздовжньої осі. Заскочка 8 підпружинена пружиною 15 та споряджена додатковою пружиною 16, розміщеною на хвостовику 13 між кулачком 10 ручки управління та упором 14 Хвостовик 13заскочкиВустановленийунапрямних 17, закріплених на корпусі 1. Двоплечий важіль 11 установлений на засуві 3 на осі 18. Одне плече 19 важеля 11 взаємодіє з хомутиком 5 запірного механізму 4 та оздоблене упорним виступом 343 8 Г5 /5 u. / t? fO /5 343 20 для контактування важеля 11 з лицьовою планкою 2 1 фіксації заскочки 8 у зачиненому положенні при несанкціонованому відпиранні замка. Друге плече 21 кінематично зв'язане з хвостовиком 13 з можливістю 5 його обертання навколо поздовжньої осі. Корпус 1 з боку, протилежного лицьовій планці 2, споряджений отвором 22, співвісним хвостовику 13. 10 Замок працює таким чином. Початкове положення елементів замка показано на фіг, 1. Уведення заскочки 8 у корпус замка здійснюється ручкою управління, кулачок 10 яко)" при цьому натискує через пружину 16 на упор 14 хвостовика 15 13 та переміщує заскочку 8 до уведення ЇЇ у корпус 1. Уведення заскочки 8 до корпуса І може бути здійснено також поворотом хомутика 5 запірного механізму 4 за годинниковою стрілкою. В цьому випадку хомутик 5 20 натискує на плече 19 важеля 11, який обертається на осі 18 та переміщує заскочку 8 другим плечем 21 важеля 11. Б початкове положення заскочка 8 повертається під дією пружини 15. 25 Установлювання засува 3 у крайнє ліве положення здійснюється обертом хомутика 5 проти годинникової стрілки. При цьому важіль 11 упорним виступом 20 на плечі 19 контактує з лицьовою планкою 2 І фіксує ЗО заскочку 8 у зачиненому положенні замка. Для змінений орієнтації скосу головки 12 заскочки 8 (див. фіг. 2) здійснюють такі операції, У отвір 22, СПІВВІСНИЙ хвостовику 13, виконаний у корпусі 1 з боку, 35 протилежного лицьовій планці 2, уставляють ручний слюсарний інструмент, наприклад, викрутку або торцевий ключ, інструментом натискують на торець хвостовика 13, який переміщується по напрямним 40 17 до виведення головки 12 заскочки 8 за лицьову планку 2. Пружина 16 при цьому стискається між упором 14 хвостовика 13 та кулачком 10 ручки управління. Далі тим же Інструментом обертають хвостовик 13 на вколо поздовжньої осі на 180° для орієнтації головки 12 заскочки 8 скосом р Інший бік. Торець хвостовика 13 споряджуюіь прорізом або хрестоподібним заглиОленням під викрутку, або лисками під торцевий ключ. Кулачок 10 ручки управління та важіль 11 кінематично зв'язані з хвостовиком 13 з можливістю не тільки його поздовжнього переміщення, але \ з можливістю оберту хвостовика 13 навколо поздовжньої осі. Для цього кулачок Юта плече21 важеля 11 виконують у формі вилки, або крючка, або Іншим способом (фіг. З та фіг. 4 відповідно). В початкове положення заскочка 8 повертається під дією пружини 16, яка при відсутності натиску на торець хвостовика 13 розтискається та переміщує його І разом з ним головку 12 заскочки 8 у початкове положення. Зусилля початку деформації пружини 16 повинно бути більше, ніж зусилля повного стискання пружини 15, бо стискатися пружина 16 повинна тільки при виконанні переорієнтації скосу головки 12 заскочки 8. При уведенні заскочки 8 у корпус 1 замка ручкою управління пружина 15 стискається, а пружина 16 - ні, бо повинна передати дію кулачка 10 ручки управління на упор 14 хвостовика 13. Таким чином, конструкція врїзного замка, що заявляється, забезпечує можливість орієнтації скосу головки заскочки під двері правого або лівого виконання без розбирання замка, що дозволяє спростити його налагоджування при установлюванні ззмка та одночасно підвищити надійність замка. 343 A -A Pee. З Упорядник Замовлення 4685 Техред М.Келемеш Коректор О. Кравцова Тираж , Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл , 8 Відкрите акціонерне товариство "Патент", м. Ужгород, аул.ГагарІна, 101 343
