Мультимедійна мобільна персональна система

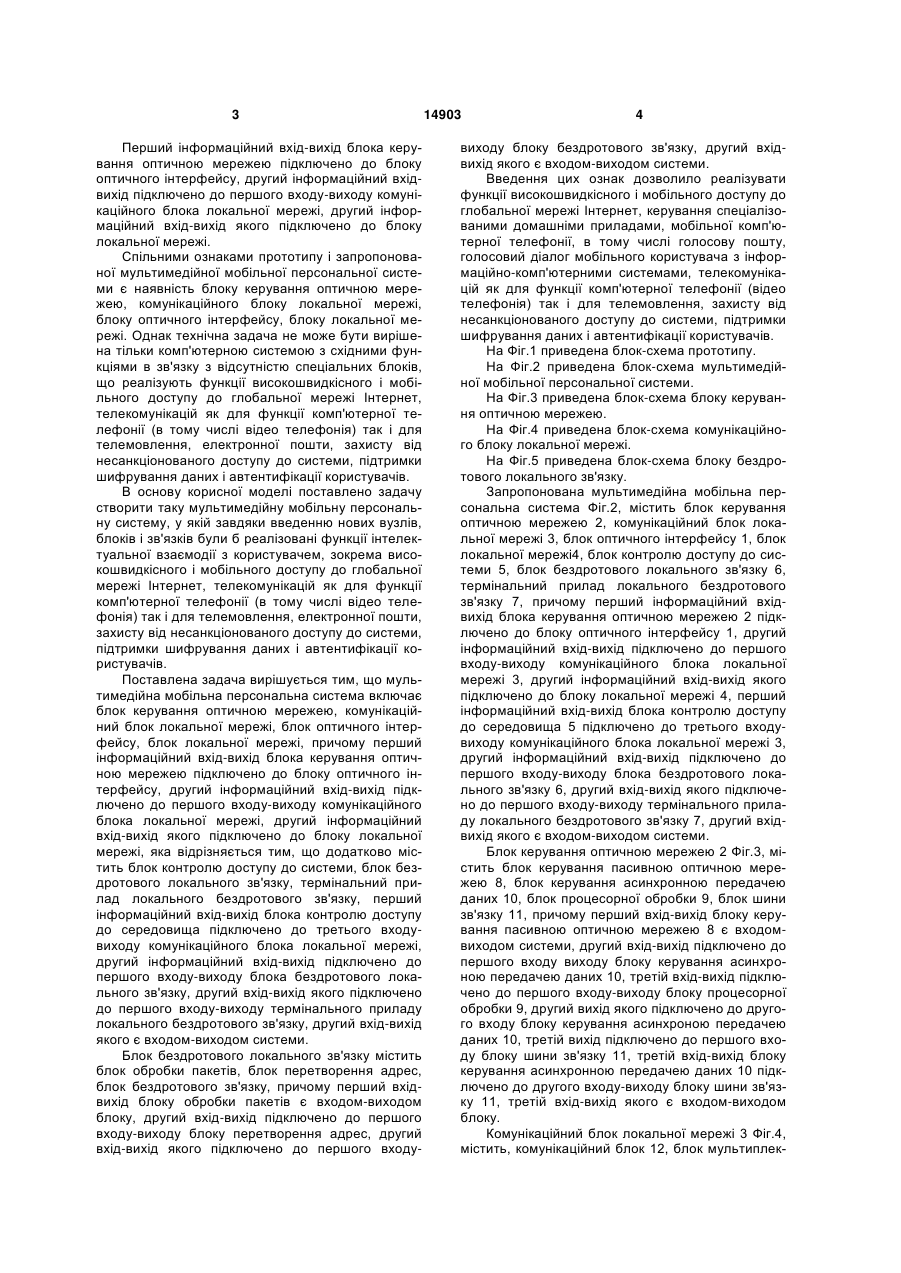

1. Мультимедійна мобільна персональна система, що містить блок керування оптичною мережею, комунікаційний блок локальної мережі, блок оптичного інтерфейсу, блок локальної мережі, причому перший інформаційний вхід-вихід блока керування оптичною мережею підключено до блока оптичного інтерфейсу, другий інформаційний вхід-вихід підключено до першого входу-виходу комунікаційного блока локальної мережі, другий інформаційний вхід-вихід якого підключено до блока локальної мережі, яка відрізняється тим, що додатково містить блок контролю доступу до системи, блок бездротового локального зв'язку, U 1 3 Перший інформаційний вхід-вихід блока керування оптичною мережею підключено до блоку оптичного інтерфейсу, другий інформаційний вхідвихід підключено до першого входу-виходу комунікаційного блока локальної мережі, другий інформаційний вхід-вихід якого підключено до блоку локальної мережі. Спільними ознаками прототипу і запропонованої мультимедійної мобільної персональної системи є наявність блоку керування оптичною мережею, комунікаційного блоку локальної мережі, блоку оптичного інтерфейсу, блоку локальної мережі. Однак технічна задача не може бути вирішена тільки комп'ютерною системою з східними функціями в зв'язку з відсутністю спеціальних блоків, що реалізують функції високошвидкісного і мобільного доступу до глобальної мережі Інтернет, телекомунікацій як для функції комп'ютерної телефонії (в тому числі відео телефонія) так і для телемовлення, електронної пошти, захисту від несанкціонованого доступу до системи, підтримки шифрування даних і автентифікації користувачів. В основу корисної моделі поставлено задачу створити таку мультимедійну мобільну персональну систему, у якій завдяки введенню нових вузлів, блоків і зв'язків були б реалізовані функції інтелектуальної взаємодії з користувачем, зокрема високошвидкісного і мобільного доступу до глобальної мережі Інтернет, телекомунікацій як для функції комп'ютерної телефонії (в тому числі відео телефонія) так і для телемовлення, електронної пошти, захисту від несанкціонованого доступу до системи, підтримки шифрування даних і автентифікації користувачів. Поставлена задача вирішується тим, що мультимедійна мобільна персональна система включає блок керування оптичною мережею, комунікаційний блок локальної мережі, блок оптичного інтерфейсу, блок локальної мережі, причому перший інформаційний вхід-вихід блока керування оптичною мережею підключено до блоку оптичного інтерфейсу, другий інформаційний вхід-вихід підключено до першого входу-виходу комунікаційного блока локальної мережі, другий інформаційний вхід-вихід якого підключено до блоку локальної мережі, яка відрізняється тим, що додатково містить блок контролю доступу до системи, блок бездротового локального зв'язку, термінальний прилад локального бездротового зв'язку, перший інформаційний вхід-вихід блока контролю доступу до середовища підключено до третього входувиходу комунікаційного блока локальної мережі, другий інформаційний вхід-вихід підключено до першого входу-виходу блока бездротового локального зв'язку, другий вхід-вихід якого підключено до першого входу-виходу термінального приладу локального бездротового зв'язку, другий вхід-вихід якого є входом-виходом системи. Блок бездротового локального зв'язку містить блок обробки пакетів, блок перетворення адрес, блок бездротового зв'язку, причому перший вхідвихід блоку обробки пакетів є входом-виходом блоку, другий вхід-вихід підключено до першого входу-виходу блоку перетворення адрес, другий вхід-вихід якого підключено до першого входу 14903 4 виходу блоку бездротового зв'язку, другий вхідвихід якого є входом-виходом системи. Введення цих ознак дозволило реалізувати функції високошвидкісного і мобільного доступу до глобальної мережі Інтернет, керування спеціалізованими домашніми приладами, мобільної комп'ютерної телефонії, в тому числі голосову пошту, голосовий діалог мобільного користувача з інформаційно-комп'ютерними системами, телекомунікацій як для функції комп'ютерної телефонії (відео телефонія) так і для телемовлення, захисту від несанкціонованого доступу до системи, підтримки шифрування даних і автентифікації користувачів. На Фіг.1 приведена блок-схема прототипу. На Фіг.2 приведена блок-схема мультимедійної мобільної персональної системи. На Фіг.3 приведена блок-схема блоку керування оптичною мережею. На Фіг.4 приведена блок-схема комунікаційного блоку локальної мережі. На Фіг.5 приведена блок-схема блоку бездротового локального зв'язку. Запропонована мультимедійна мобільна персональна система Фіг.2, містить блок керування оптичною мережею 2, комунікаційний блок локальної мережі 3, блок оптичного інтерфейсу 1, блок локальної мережі4, блок контролю доступу до системи 5, блок бездротового локального зв'язку 6, термінальний прилад локального бездротового зв'язку 7, причому перший інформаційний вхідвихід блока керування оптичною мережею 2 підключено до блоку оптичного інтерфейсу 1, другий інформаційний вхід-вихід підключено до першого входу-виходу комунікаційного блока локальної мережі 3, другий інформаційний вхід-вихід якого підключено до блоку локальної мережі 4, перший інформаційний вхід-вихід блока контролю доступу до середовища 5 підключено до третього входувиходу комунікаційного блока локальної мережі 3, другий інформаційний вхід-вихід підключено до першого входу-виходу блока бездротового локального зв'язку 6, другий вхід-вихід якого підключено до першого входу-виходу термінального приладу локального бездротового зв'язку 7, другий вхідвихід якого є входом-виходом системи. Блок керування оптичною мережею 2 Фіг.3, містить блок керування пасивною оптичною мережею 8, блок керування асинхронною передачею даних 10, блок процесорної обробки 9, блок шини зв'язку 11, причому перший вхід-вихід блоку керування пасивною оптичною мережею 8 є входомвиходом системи, другий вхід-вихід підключено до першого входу виходу блоку керування асинхроною передачею даних 10, третій вхід-вихід підключено до першого входу-виходу блоку процесорної обробки 9, другий вихід якого підключено до другого входу блоку керування асинхроною передачею даних 10, третій вихід підключено до першого входу блоку шини зв'язку 11, третій вхід-вихід блоку керування асинхронною передачею даних 10 підключено до другого входу-виходу блоку шини зв'язку 11, третій вхід-вихід якого є входом-виходом блоку. Комунікаційний блок локальної мережі 3 Фіг.4, містить, комунікаційний блок 12, блок мультиплек 5 су вання вхідних-вихідних сигналів 13, блок Ethernet контролера 14, причому перший вхід вихід комунікаційного блоку 12 є входом виходом блоку, другий підключено до першого входу-виходу блоку мультиплексування вхідних-вихідних сигналів 13, другий вхід-вихід якого підключено до першого входу-виходу блоку Ethernet контролера 14, другій вхід-вихід якого є входом-виходом системи. Блок бездротового локального зв'язку 6 Фіг.5, містить блок обробки пакетів 15, блок перетворення адрес 16, блок бездротового зв'язку 17, причому перший вхід-вихід блоку обробки пакетів 15 є входом-виходом блоку, другий вхід-вихід підключено до першого входу-виходу блоку перетворення адрес 16, другий вхід-вихід якого підключено до першого входу-виходу блоку бездротового зв'язку 17, другий вхід-вихід якого є входом-виходом системи. Мультимедійна мобільна персональна система працює в такий спосіб користувач за допомогою термінального приладу локального бездротового зв'язку 7 вводить потрібну команду на отримання електронної пошти, перегляд телепередач, встановлення телефонного зв'язку з іншим користувачем, передачу або отримання файлів, програм т.п., яка перетворюється згідно правил протоколу передачі по радіоканалу між термінальним приладом локального бездротового зв'язку 7 і блоком бездротового локального зв'язку 6 і передається до блоку бездротового локального зв'язку 6, який виконує додаткову обробку отриманої інформації, шифрує або розшифровує її за допомогою блоку контролю доступу до системи 5, після чого данні надходять до комунікаційного блоку локальної мережі 3 а потім до блоку керування пасивною оптично мережею 2 де виконується їх додаткова обробка і перетворення згідно протоколів передачі після чого запит передається для передачі за допомогою оптичного інтерфейсу 1 для виконання на віддаленій системі. 14903 6 Блок керування оптичною мережею реалізує функції передачі даних в оптичному середовищі за допомогою оптичних каналів передачі даних і може бути реалізований на мікросхемі МС92701 виробництва Freescale semiconductor [МС92701 broadband passive optical networking layer termination device, data sheet, 2004, Freescale semiconductor, адреса в інтернеті www.freescale.com]. Комунікаційний блок локальної мережі виконує функції мультиплексування вхідних даних та їх додаткової обробки і може бути реалізований на мікросхемі МРС8280 виробництва Freescale semiconductor [МРС8280 communication processor family hardware specification, 2005, Freescale semiconductor, адреса в інтернеті www.freescale.com]. Блок контролю доступу до середовища виконує функції шифрування і дешифрування даних, а також контролю доступу користувачів до функцій системи. Може бути реалізований на мікросхемі MPC 184 виробництва Freescale semiconductor [MPC 184 security processor hardware specification, 2005, Freescale semiconductor, адреса в інтернеті www.freescale.com]. Блок бездротового локального зв'язку виконує функцію передачі данних за допомогою радіоканалу і може бути реалізований на стандартних мікросхемах контролерів 802.11 фірми Freescale semiconductor чи аналогів. Термінальний прилад локального бездротового зв'язку представляє собою звичайний кишеньковий комп'ютер з додатковим модулем бездротового зв'язку. Для реалізації може бути використаний КПК серії Compaq iPAQ Pocket PC. Запропонована мультимедійна мобільна персональна система, як випливає з опису, може бути реалізована промисловим способом, оскільки її складові вузли побудовані на основі елементної бази широкого застосування. 7 14903 8 9 Комп’ютерна верстка Д. Шеверун 14903 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
