Силова тросова пломба

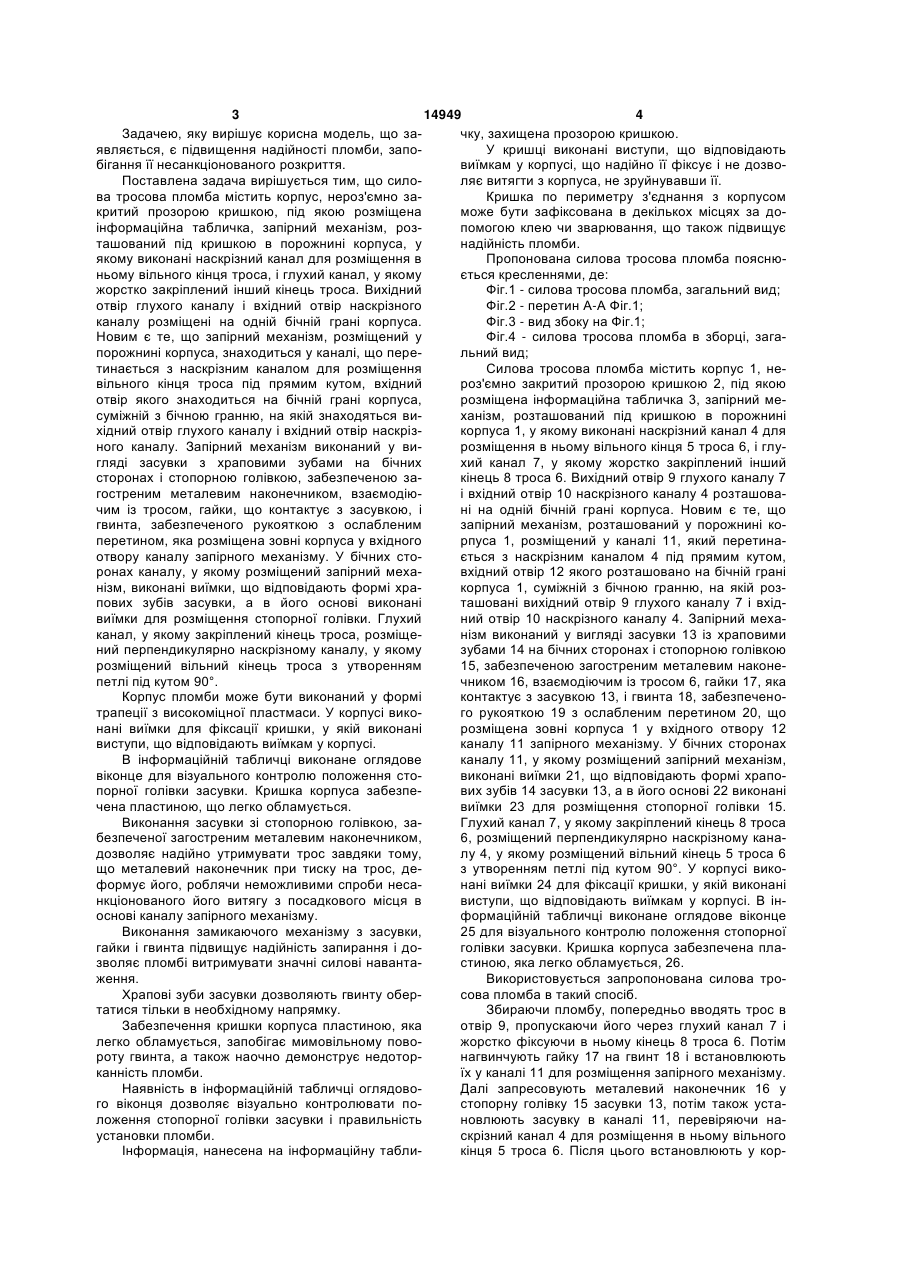

1. Силова тросова пломба, що містить корпус, нерознімно закритий прозорою кришкою, під якою розміщена інформаційна табличка, запірний механізм, розміщений під кришкою в порожнині корпуса, у якому виконані наскрізний канал для розміщення в ньому вільного кінця троса, і глухий канал, у якому жорстко закріплений інший кінець троса, при цьому вихідний отвір глухого каналу і вхідний отвір наскрізного каналу розміщені на одній бічній грані корпуса, яка відрізняється тим, що запірний механізм, розміщений у порожнині корпуса, знаходиться у каналі, який перетинається з наскрізним каналом для розміщення вільного кінця троса під прямим кутом, вхідний отвір якого розміщено на бічній грані корпуса, суміжній з бічною гранню, на якій знаходяться вихідний отвір глухого каналу і вхідний отвір наскрізного каналу, запірний механізм виконаний у вигляді засувки з храповими зубами на бічних сторонах і стопорною головкою, U 2 (19) 1 3 14949 4 Задачею, яку вирішує корисна модель, що зачку, захищена прозорою кришкою. являється, є підвищення надійності пломби, запоУ кришці виконані виступи, що відповідають бігання її несанкціонованого розкриття. виїмкам у корпусі, що надійно її фіксує і не дозвоПоставлена задача вирішується тим, що силоляє витягти з корпуса, не зруйнувавши її. ва тросова пломба містить корпус, нероз'ємно заКришка по периметру з'єднання з корпусом критий прозорою кришкою, під якою розміщена може бути зафіксована в декількох місцях за доінформаційна табличка, запірний механізм, розпомогою клею чи зварювання, що також підвищує ташований під кришкою в порожнині корпуса, у надійність пломби. якому виконані наскрізний канал для розміщення в Пропонована силова тросова пломба пояснюньому вільного кінця троса, і глухий канал, у якому ється кресленнями, де: жорстко закріплений інший кінець троса. Вихідний Фіг.1 - силова тросова пломба, загальний вид; отвір глухого каналу і вхідний отвір наскрізного Фіг.2 - перетин А-А Фіг.1; каналу розміщені на одній бічній грані корпуса. Фіг.3 - вид збоку на Фіг.1; Новим є те, що запірний механізм, розміщений у Фіг.4 - силова тросова пломба в зборці, загапорожнині корпуса, знаходиться у каналі, що перельний вид; тинається з наскрізним каналом для розміщення Силова тросова пломба містить корпус 1, невільного кінця троса під прямим кутом, вхідний роз'ємно закритий прозорою кришкою 2, під якою отвір якого знаходиться на бічній грані корпуса, розміщена інформаційна табличка 3, запірний месуміжній з бічною гранню, на якій знаходяться виханізм, розташований під кришкою в порожнині хідний отвір глухого каналу і вхідний отвір наскрізкорпуса 1, у якому виконані наскрізний канал 4 для ного каналу. Запірний механізм виконаний у вирозміщення в ньому вільного кінця 5 троса 6, і глугляді засувки з храповими зубами на бічних хий канал 7, у якому жорстко закріплений інший сторонах і стопорною голівкою, забезпеченою закінець 8 троса 6. Вихідний отвір 9 глухого каналу 7 гостреним металевим наконечником, взаємодіюі вхідний отвір 10 наскрізного каналу 4 розташовачим із тросом, гайки, що контактує з засувкою, і ні на одній бічній грані корпуса. Новим є те, що гвинта, забезпеченого рукояткою з ослабленим запірний механізм, розташований у порожнині коперетином, яка розміщена зовні корпуса у вхідного рпуса 1, розміщений у каналі 11, який перетинаотвору каналу запірного механізму. У бічних стоється з наскрізним каналом 4 під прямим кутом, ронах каналу, у якому розміщений запірний мехавхідний отвір 12 якого розташовано на бічній грані нізм, виконані виїмки, що відповідають формі хракорпуса 1, суміжній з бічною гранню, на якій розпових зубів засувки, а в його основі виконані ташовані вихідний отвір 9 глухого каналу 7 і вхідвиїмки для розміщення стопорної голівки. Глухий ний отвір 10 наскрізного каналу 4. Запірний мехаканал, у якому закріплений кінець троса, розміщенізм виконаний у вигляді засувки 13 із храповими ний перпендикулярно наскрізному каналу, у якому зубами 14 на бічних сторонах і стопорною голівкою розміщений вільний кінець троса з утворенням 15, забезпеченою загостреним металевим наконепетлі під кутом 90°. чником 16, взаємодіючим із тросом 6, гайки 17, яка Корпус пломби може бути виконаний у формі контактує з засувкою 13, і гвинта 18, забезпеченотрапеції з високоміцної пластмаси. У корпусі викого рукояткою 19 з ослабленим перетином 20, що нані виїмки для фіксації кришки, у якій виконані розміщена зовні корпуса 1 у вхідного отвору 12 виступи, що відповідають виїмкам у корпусі. каналу 11 запірного механізму. У бічних сторонах В інформаційній табличці виконане оглядове каналу 11, у якому розміщений запірний механізм, віконце для візуального контролю положення стовиконані виїмки 21, що відповідають формі храпопорної голівки засувки. Кришка корпуса забезпевих зубів 14 засувки 13, а в його основі 22 виконані чена пластиною, що легко обламується. виїмки 23 для розміщення стопорної голівки 15. Виконання засувки зі стопорною голівкою, заГлухий канал 7, у якому закріплений кінець 8 троса безпеченої загостреним металевим наконечником, 6, розміщений перпендикулярно наскрізному канадозволяє надійно утримувати трос завдяки тому, лу 4, у якому розміщений вільний кінець 5 троса 6 що металевий наконечник при тиску на трос, дез утворенням петлі під кутом 90°. У корпусі викоформує його, роблячи неможливими спроби несанані виїмки 24 для фіксації кришки, у якій виконані нкціонованого його витягу з посадкового місця в виступи, що відповідають виїмкам у корпусі. В іноснові каналу запірного механізму. формаційній табличці виконане оглядове віконце Виконання замикаючого механізму з засувки, 25 для візуального контролю положення стопорної гайки і гвинта підвищує надійність запирання і доголівки засувки. Кришка корпуса забезпечена плазволяє пломбі витримувати значні силові навантастиною, яка легко обламується, 26. ження. Використовується запропонована силова троХрапові зуби засувки дозволяють гвинту оберсова пломба в такий спосіб. татися тільки в необхідному напрямку. Збираючи пломбу, попередньо вводять трос в Забезпечення кришки корпуса пластиною, яка отвір 9, пропускаючи його через глухий канал 7 і легко обламується, запобігає мимовільному повожорстко фіксуючи в ньому кінець 8 троса 6. Потім роту гвинта, а також наочно демонструє недоторнагвинчують гайку 17 на гвинт 18 і встановлюють канність пломби. їх у каналі 11 для розміщення запірного механізму. Наявність в інформаційній табличці оглядовоДалі запресовують металевий наконечник 16 у го віконця дозволяє візуально контролювати постопорну голівку 15 засувки 13, потім також усталоження стопорної голівки засувки і правильність новлюють засувку в каналі 11, перевіряючи наустановки пломби. скрізний канал 4 для розміщення в ньому вільного Інформація, нанесена на інформаційну табликінця 5 троса 6. Після цього встановлюють у кор 5 14949 6 пусі інформаційну табличку 3 з нанесеною необятку 19 гвинта відламують по ослабленому перехідною інформацією. Потім на прозору кришку 2 по тині. Установка пломби закінчена. периметру з'єднання її з корпусом наносять у декіПри спробі витягування троса засувка заклилькох місцях клей і защипують її в корпусі 1. Зібнює через виникнення значних контактних зусиль у рану пломбу витримують під тиском декілька хвимісці зіткнення троса з металевим наконечником і лин і просушують не менш 12 годин. храповими зубами у виїмках. При опломбуванні вільний кінець 5 троса проРозміщення ідентифікаційного чи номера іншої пускають через скоби об'єкта, який пломбується і інформації щодо пломбування про об'єкт на спецівводять у вхідний отвір 10 наскрізного каналу, альній інформаційній табличці, розташованій усепропускаючи його крізь наскрізний канал 4, виворедині корпуса, під кришкою, виключають можлидять з вихідного отвору наскрізного каналу. Потім вість несанкціонованого розкриття і повторного обламують по ослабленому перетину пластину 26. використання пристрою. Далі при обертанні гвинта 18 за допомогою рукояСанкціоноване розкриття пломби здійснюється тки 19, гайка 17 рухається уздовж каналу 11, штошляхом перекусування відрізка троса, при цьому вхаючи засувку 13 із храповими зубами 14 і метаповторне її запирання виключене. левим наконечником 16 доти, поки храпові зуби не Таким чином, запропонована конструкція плозащепнуться у виїмках 21 каналу 11, при цьому мби характеризується, у порівнянні з відомими стопорна голівка засувки, притискаючи трос, буде аналогами, простотою, підвищеними охоронними видна в спеціальному оглядовому віконці 25, викоякостями і зручністю в експлуатації. наному в інформаційній табличці. Після чого руко 7 14949 8 9 Комп’ютерна верстка Л. Купенко 14949 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
