Гідравлічна силова передача
Номер патенту: 64807
Опубліковано: 15.03.2004
Автори: Тарануха Олег Леонідович, Тарануха Ігор Олегович, Климов Віталій Федорович
Формула / Реферат

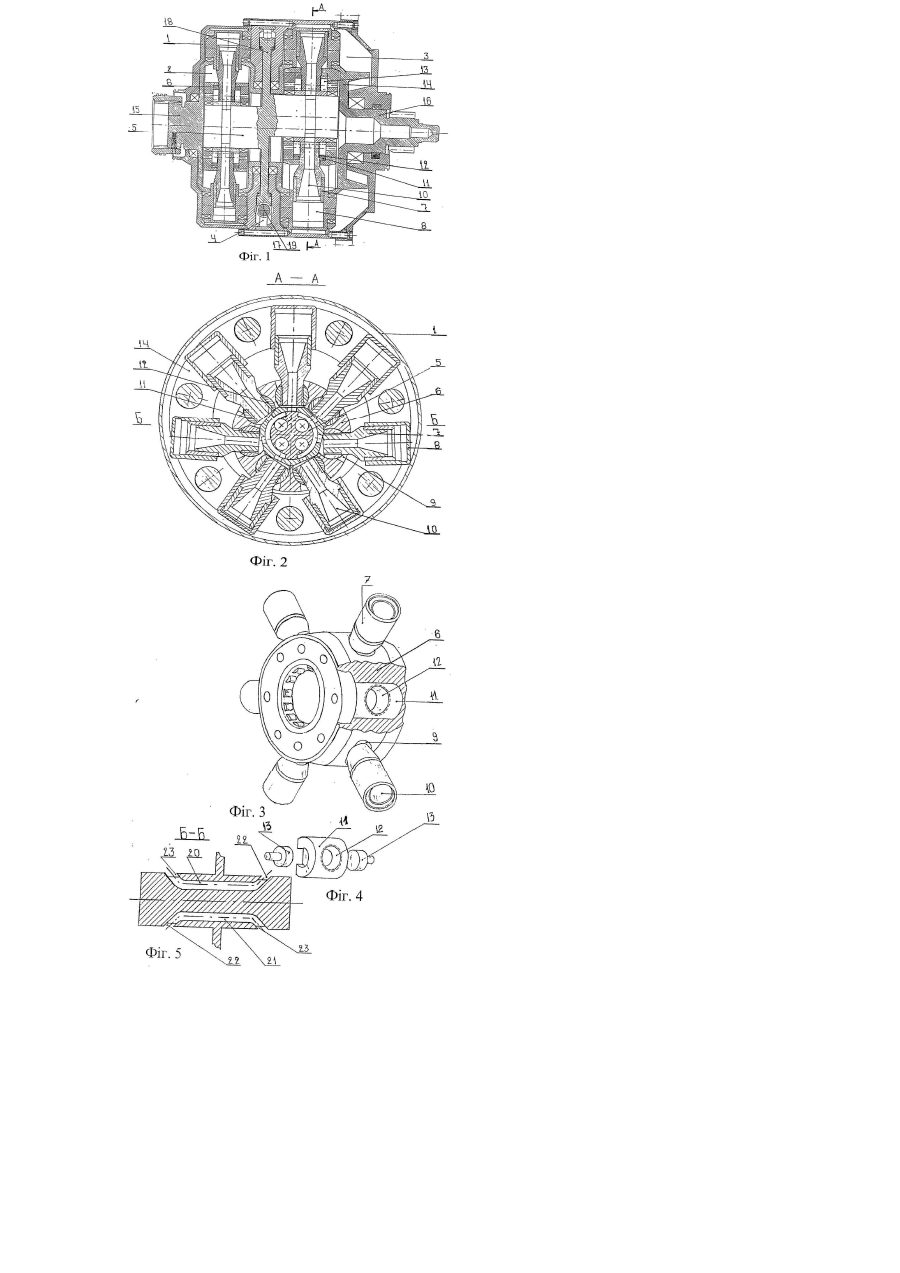

1. Гідравлічна силова передача, що включає установлені в корпусі радіально-поршневі помпу і гідродвигун, кожний з яких містить розподільну цапфу, блок циліндрів, розміщені в циліндрах поршні виконані з осьовими отворами й установлені одним кінцем в опорне кільце, а також механізм регулювання, яка відрізняється тим, що поршні шарнірно прикріплені до опорного кільця, яке установлене на розподільній цапфі з можливістю обертання навколо осі розподільної цапфи, блок циліндрів виконаний у вигляді барабана, до торцевих стінок якого з можливістю повороту відносно осі, паралельної осі барабана, прикріплені циліндри, механізм регулювання розміщений між помпою і гідродвигуном і містить установлений зі зміщенням відносно поздовжньої осі корпусу диск, до якого жорстко прикріплені зі зміщенням одна відносно одної розподільні цапфи помпи і гідродвигуна відповідно.
2. Гідравлічна силова передача за п. 1, яка відрізняється тим, що циліндри установлені в барабані на підшипниках.
3. Гідравлічна силова передача за п. 1, яка відрізняється тим, що опорне кільце виконане з прорізами, в яких з зазором розміщені поршні, кожний з яких жорстко прикріплений до циліндричної опорної деталі, установленої на роликових опорах, закріплених у торцевих стінках опорного кільця, причому в циліндричній опорній деталі виконаний наскрізний отвір, розташований співвісно осьовому отвору поршня.
4. Гідравлічна силова передача за п. 1, яка відрізняється тим, що в механізмі регулювання регулювальний гвинт зв'язаний з диском за допомогою черв'ячної передачі.
Додаткова інформація
Назва патенту англійськоюHydraulic power transmission
Автори англійськоюKlimov Vitalii Fedorovych
Назва патенту російськоюГидравлическая силовая передача
Автори російськоюКлимов Виталий Федорович
МПК / Мітки
МПК: F16H 39/00
Мітки: передача, силова, гідравлічна
Код посилання
<a href="https://ua.patents.su/3-64807-gidravlichna-silova-peredacha.html" target="_blank" rel="follow" title="База патентів України">Гідравлічна силова передача</a>
Безкарданна гідравлічна передача енергії від двигуна внутрішнього згоряння до коліс транспортного засобу і гідромашина для неї
Номер патенту: 63482
Опубліковано: 15.01.2004
Автор: Архаров Микола Олександрович
МПК: B60K 17/04
Мітки: згоряння, транспортного, гідромашина, передача, неї, внутрішнього, безкарданна, засобу, енергії, двигуна, гідравлічна, коліс
Формула / Реферат:
1. Безкарданна гідравлічна передача енергії від двигуна внутрішнього згоряння до коліс транспортного засобу, що містить гідромашини, ротори яких з'єднані з півосями коліс, яка відрізняється тим, що містить ведену гідромашину, ротор якої з'єднаний з вихідним валом двигуна внутрішнього згоряння, і ведучі гідромашини, ротор кожної з яких з'єднаний з піввіссю відповідного колеса, при цьому ведена і ведучі гідромашини послідовно з'єднані між собою...
Одногвинтова гідравлічна машина “гранд”
Номер патенту: 1357
Опубліковано: 15.08.2002
Автор: Гренішен Володимир Сергійович
МПК: F03B 3/00
Мітки: одногвинтова, гідравлічна, машина, гранд
Формула / Реферат:
1. Одногвинтова гідравлічна машина, що містить циліндричний корпус з встановленим у ньому механізмом для переміщення робочого середовища, яка відрізняється тим, що механізм для переміщення робочого середовища виготовлений у вигляді циліндричного статора з обмоткою і оснащений клемами для підключення обмотки до джерела живлення, що жорстко з'єднане з корпусом, ротора, встановленого у циліндричному статорі вісесиметрично з ним на підшипниках...
Гідравлічна вібраційна установка
Номер патенту: 30944
Опубліковано: 15.12.2000
Автори: Кузьмін Володимир Олександрович, Іжелюк Ігор Вячеславович
МПК: F15B 21/00
Мітки: гідравлічна, вібраційна, установка
Текст:
...всередині. Гідравлічна вібраційна установка містить виконавчий механізм 1 з порожнинами 2 і 3, тришес терний насос 4 з шестірнями 5, 6 та 7, одна з яких пов'язана з приводним валом 8 і є загальною для кожної пари зачеплення шестірень, у яких половина зубів 9 виконана з каналами для з'єднання всмоктувальної порожнини 10 з накопичувальною порожниною 11, магістралі 12, 13 та 14. Гідравлічна вібраційна установка працює таким чином. При...
Силова головка
Номер патенту: 31888
Опубліковано: 15.12.2000
Автори: Гречка Андрій Іванович, Пестунов Володимир Михайлович
МПК: B23Q 37/00, B23B 47/00
Текст:
...муфти 20 зафіксується зубчате колесо 12, а з ним і гвинт 10. Піноль 4 позбавлена можливості перекочуватися по гвинту 10, так як повзун З зафіксовано відносно каретки 2. Отже, піноль 4 при правому її обертанні гвинтовою нарізкою 7 буде загвинчуватися по гвинту 10, переміщуючись у повздовжньому напрямку назад. Для забезпечення вертикальної подачі каретки включаються гальмо 18 і муфти 16 і 20, гальмо 17 і муфта 19 відключаються....
Силова головка
Номер патенту: 54509
Опубліковано: 17.03.2003
Автори: Гречка Андрій Іванович, Пестунов Володимир Михайлович
МПК: B23Q 5/00, B23Q 5/22, B23Q 37/00
Формула / Реферат:
1. Силова головка, що містить корпус з встановленими у ньому на підшипниках шпинделем та механізмом поперечної подачі, що зв'язані з приводом, яка відрізняється тим, що механізм поперечної подачі містить циліндр, який через кругові напрямні з'єднано з переднім і заднім дисками, які зв'язані з приводом синхронного обертання і в яких циліндр розташований на кругових напрямних ексцентрично, причому в циліндрі також ексцентрично розташований...
