Тросова пломба

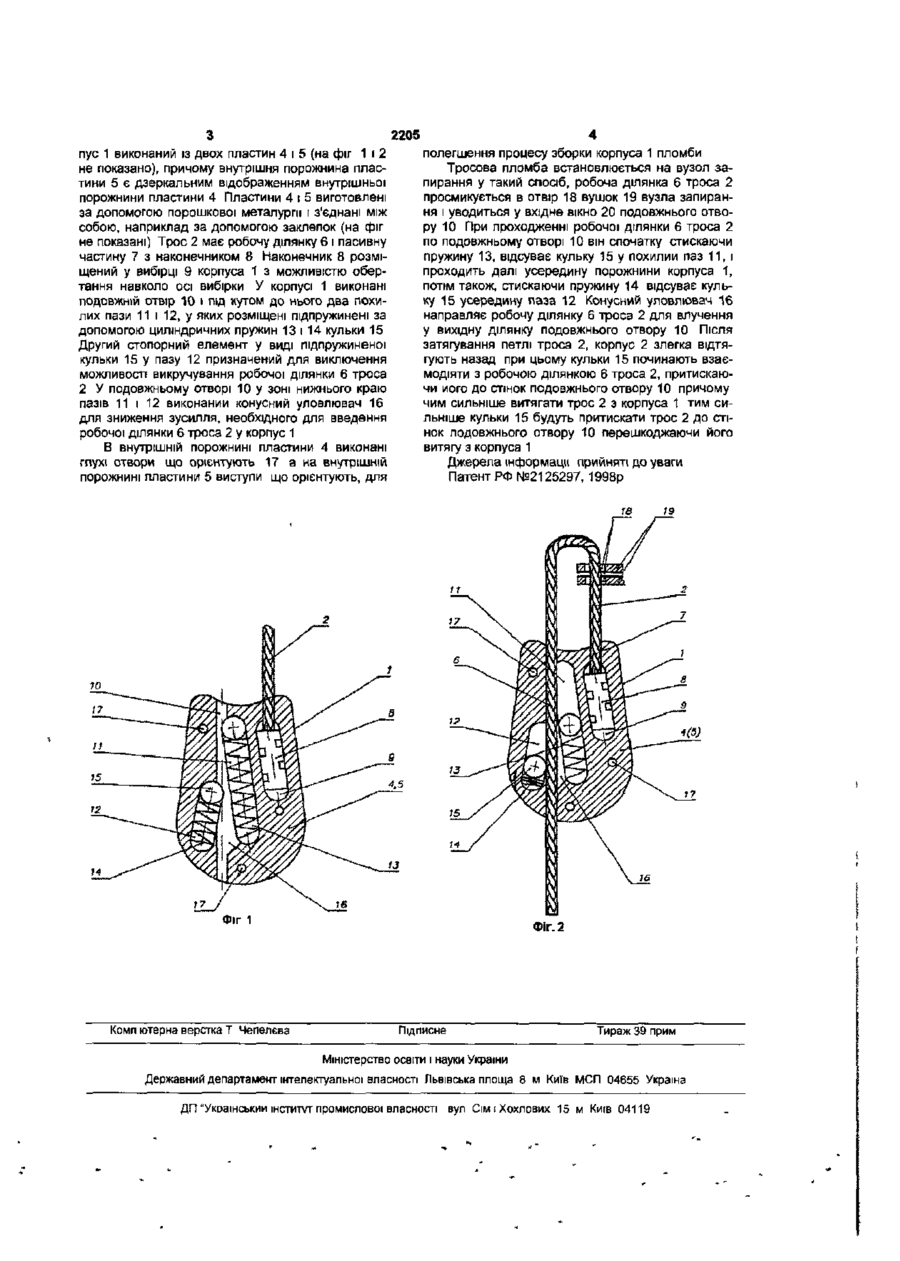

1 Тросова пломба, що містить корпус з подовжнім отвором під трос, що має робочу ділянку і пасивну частину з наконечником, розміщеним у вибірці порожнини корпуса, два підпружинених стопорних елементи для взаємодії з тросом, розташовані в пазах, похилих до подовжнього отвору і сполучених з ним, яка відрізняється тим, що корпус виконаний у вигляді двох пластин, причому внутрішня порожнина однієї з пластин є дзеркаль ним відображенням іншої пластини і обидві пластини нероз'ємно з'єднані одна з одною 2 Тросова пломба за п 1, яка відрізняється тим, що стопорні елементи виконані у вигляді тіл обертання 3 Тросова пломба за п 1, яка відрізняється тим, що наконечник пасивної ділянки троса розміщений у вибірці порожнини корпуса з можливістю обертання навколо осі вибірки 4 Тросова пломба за п 1, яка відрізняється тим, що похилі пази виконані з двох сторін подовжнього отвору і рознесені по висоті, а в самому подовжньому отворі, у зоні нижнього краю пазів порожнини, виконаний конусний уловлювач під трос 5 Тросова пломба за п 1, яка відрізняється тим що на одній із пластин корпуса виконані виступи, що орієнтують, а на ІНШІЙ пластині глухі отвори, що орієнтують, як дзеркальне відображення виступів Корисна модель відноситься до пристроїв для запирання й опломбування різного виду залізничного рухомого складу, контейнерів, автофургонів складів тривалого збереження і т п , що мають вузли запирання, діаметр вушок яких від 2 5мм і більш Відома пломба, що містить корпус із подовжнім отвором під трос що має робочу ділянку і пасивну частину з наконечником, розміщеним у виборці порожнини корпуса, два підпружинених стопорних елементи для взаємодії з тросом, розташовані в пазах, похилих до подовжнього отвору і сполучених з ним [1] Недоліком відомої пломби є складність и зборки і підвищене зусилля замикання Технічним результатом винаходу являється полегшення процесу зборки пломби і зменшення зусилля и замикання Зазначений технічний результат досягається тим, що у відомому пристрої що містить корпус з подовжнім отвором під трос, що має робочу ділянку і пасивну частину з наконечником, розміщеним у вибірці порожнини корпуса, два підпружинених стопорних елементи для взаємодії з тросом роз ташовані в пазах, похилих до подовжнього отвору і сполучених з ним корпус виконаний у виді двох пластин причому внутрішня порожнина однієї з пластин є дзеркальним відображенням внутрішньої порожнини іншої пластини й обидві пластини з'єднані одна з одною утворюючи нероз'ємне з'єднання Стопорні елемента виконані у виді тіл обертання, наприклад кульок, а наконечник пасивної ділянки троса розміщений у вибірці смужки корпуса з можливістю обертання навколо осі вибірки Також ж для полегшення процесу зборки на одній із пластин виконані виступи, що орієнтують, а на ІНШІЙ пластині глухі отвори що орієнтують як дзеркальне відображення виступів Для зниження зусилля замикання пломби при збереженні надійності пломби від кримінального розкриття у подовжньому отворі в зоні нижнього краю пазів порожнини виконаний конусний уловлювач під трос На фіг 1 показаний загальний вид тросової пломби в положенні відкрито а на фіг 2 те ж у положенні закрито Тросова пломба містить корпус 1 і трос 2 Кос Ю О CM CM 2205 пус 1 виконаний із двох пластин 4 і 5 (на фіг 1 і 2 не показано), причому внутрішня порожнина пластини 5 є дзеркальним відображенням внутрішньої порожнини пластини 4 Пластини 4 і 5 виготовлені за допомогою порошкової металургії і з'єднані між собою, наприклад за допомогою заклепок (на фіг не показані) Трос 2 має робочу ділянку 6 і пасивну частину 7 з наконечником 8 Наконечник 8 розміщений у вибірці 9 корпуса 1 з можливістю обертання навколо осі вибірки У корпусі 1 виконані подовжній отвір 10 і під кутом до нього два похилих пази 11 і 12, у яких розміщені підпружинені за допомогою циліндричних пружин 13 і 14 кульки 15 Другий стопорний елемент у виді підпружинєної кульки 15 у пазу 12 призначений для виключення можливості викручування робочої ділянки 6 троса 2 У подовжньому отворі 10 у зоні нижнього краю пазів 11 і 12 виконаний конусний уловлювач 16 для зниження зусилля, необхідного для введення робочої ділянки 6 троса 2 у корпус 1 В внутрішній порожнині пластини 4 виконані глухі отвори що орієнтують 17 а на внутрішній порожнині пластини 5 виступи що орієнтують, для полегшення процесу зборки корпуса 1 пломби Тросова пломба встановлюється на вузол запирання у такий спосіб, робоча ділянка 6 троса 2 просмикується в отвір 18 вушок 19 вузла запирання і уводиться у вхідне вікно 20 подовжнього отвору 10 При проходженні робочої ділянки 6 троса 2 по подовжньому отворі 10 він спочатку стискаючи пружину 13, відсуває кульку 15 у похилий паз 11, і проходить далі усередину порожнини корпуса 1, потім також, стискаючи пружину 14 відсуває кульку 15 усередину паза 12 Конусний уловлювач 16 направляє робочу ділянку 6 троса 2 для влучення у вихідну ділянку подовжнього отвору 10 Після затягування петлі троса 2, корпус 2 злегка відтягують назад при цьому кульки 15 починають взаємодіяти з робочою ділянкою 6 троса 2, притискаючи його до стінок подовжнього отвору 10 причому чим сильніше витягати трос 2 з корпуса 1 тим сильніше кульки 15 будуть притискати трос 2 до стінок подовжнього отвору 10 перешкоджаючи його витягу з корпуса 1 Джерела інформації прийняті до уваги Патент РФ №2125297, 1998р Фіг 1 Комп ютерна верстка Т Чепелєва Фіг. 2 Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП "Укоаінськии інститут промислової власності вул СІМІХОХЛОВИХ 15 м Київ 04119
