Персональна мультимедійна система

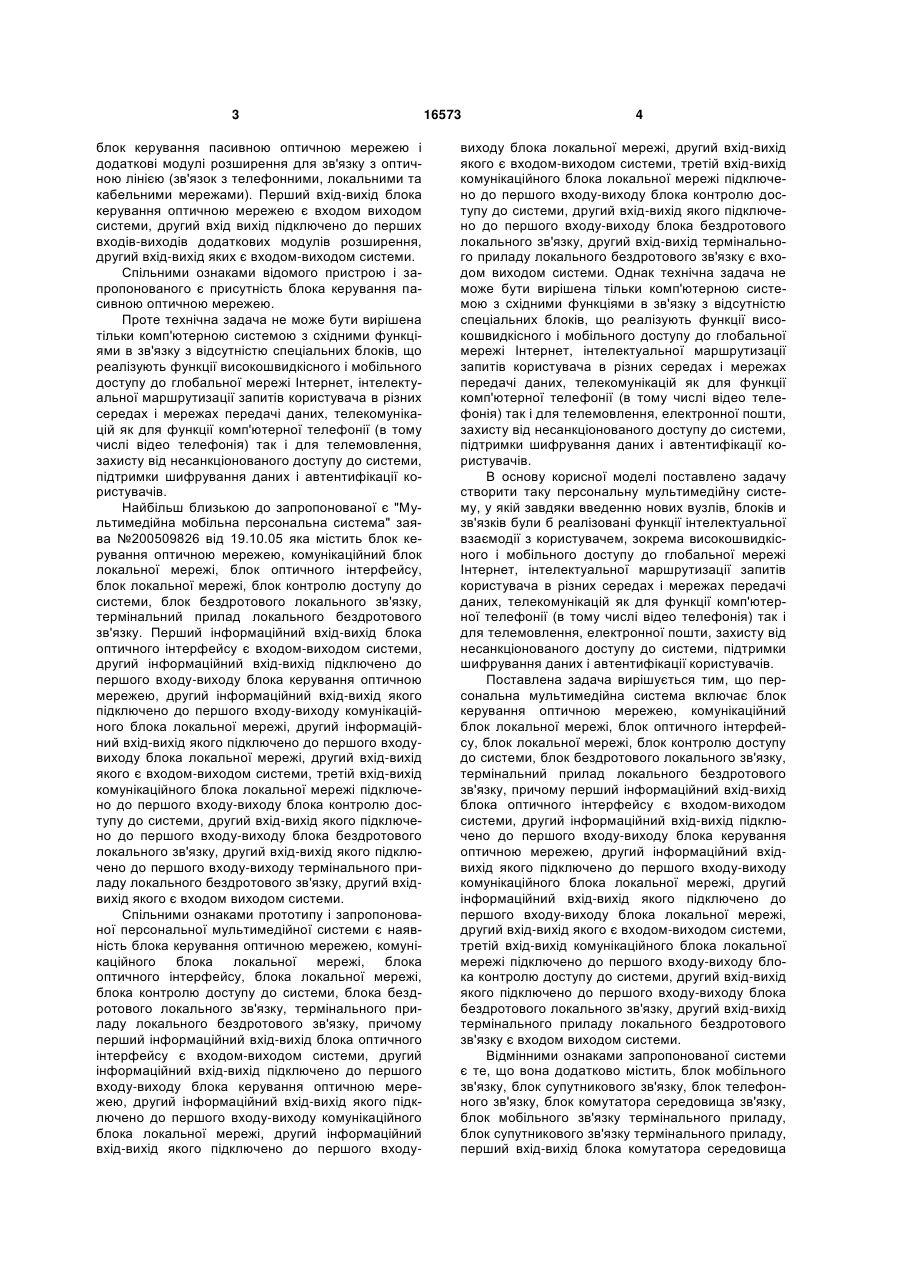

Персональна мультимедійна система, яка містить блок керування оптичною мережею, комунікаційний блок локальної мережі, блок оптичного інтерфейсу, блок локальної мережі, блок контролю доступу до системи, блок бездротового локального зв'язку, термінальний прилад локального бездротового зв'язку, причому перший інформаційний вхід-вихід блока оптичного інтерфейсу є входомвиходом системи, другий інформаційний вхід-вихід підключено до першого входу-виходу блока керування оптичною мережею, другий інформаційний вхід-вихід якого підключено до першого входувиходу комунікаційного блока локальної мережі, другий інформаційний вхід-вихід якого підключено до першого входу-виходу блока локальної мережі, другий вхід-вихід якого є входом-виходом системи, третій вхід-вихід комунікаційного блока локальної мережі підключено до першого входу-виходу блока контролю доступу до системи, другий вхід-вихід якого підключено до першого входу-виходу блока бездротового локального зв'язку, другий вхід-вихід термінального приладу локального бездротового U 2 16573 1 3 блок керування пасивною оптичною мережею і додаткові модулі розширення для зв'язку з оптичною лінією (зв'язок з телефонними, локальними та кабельними мережами). Перший вхід-вихід блока керування оптичною мережею є входом виходом системи, другий вхід вихід підключено до перших входів-виходів додаткових модулів розширення, другий вхід-вихід яких є входом-виходом системи. Спільними ознаками відомого пристрою і запропонованого є присутність блока керування пасивною оптичною мережею. Проте технічна задача не може бути вирішена тільки комп'ютерною системою з східними функціями в зв'язку з відсутністю спеціальних блоків, що реалізують функції високошвидкісного і мобільного доступу до глобальної мережі Інтернет, інтелектуальної маршрутизації запитів користувача в різних середах і мережах передачі даних, телекомунікацій як для функції комп'ютерної телефонії (в тому числі відео телефонія) так і для телемовлення, захисту від несанкціонованого доступу до системи, підтримки шифрування даних і автентифікації користувачів. Найбільш близькою до запропонованої є "Мультимедійна мобільна персональна система" заява №200509826 від 19.10.05 яка містить блок керування оптичною мережею, комунікаційний блок локальної мережі, блок оптичного інтерфейсу, блок локальної мережі, блок контролю доступу до системи, блок бездротового локального зв'язку, термінальний прилад локального бездротового зв'язку. Перший інформаційний вхід-вихід блока оптичного інтерфейсу є входом-виходом системи, другий інформаційний вхід-вихід підключено до першого входу-виходу блока керування оптичною мережею, другий інформаційний вхід-вихід якого підключено до першого входу-виходу комунікаційного блока локальної мережі, другий інформаційний вхід-вихід якого підключено до першого входувиходу блока локальної мережі, другий вхід-вихід якого є входом-виходом системи, третій вхід-вихід комунікаційного блока локальної мережі підключено до першого входу-виходу блока контролю доступу до системи, другий вхід-вихід якого підключено до першого входу-виходу блока бездротового локального зв'язку, другий вхід-вихід якого підключено до першого входу-виходу термінального приладу локального бездротового зв'язку, другий вхідвихід якого є входом виходом системи. Спільними ознаками прототипу і запропонованої персональної мультимедійної системи є наявність блока керування оптичною мережею, комунікаційного блока локальної мережі, блока оптичного інтерфейсу, блока локальної мережі, блока контролю доступу до системи, блока бездротового локального зв'язку, термінального приладу локального бездротового зв'язку, причому перший інформаційний вхід-вихід блока оптичного інтерфейсу є входом-виходом системи, другий інформаційний вхід-вихід підключено до першого входу-виходу блока керування оптичною мережею, другий інформаційний вхід-вихід якого підключено до першого входу-виходу комунікаційного блока локальної мережі, другий інформаційний вхід-вихід якого підключено до першого входу 16573 4 виходу блока локальної мережі, другий вхід-вихід якого є входом-виходом системи, третій вхід-вихід комунікаційного блока локальної мережі підключено до першого входу-виходу блока контролю доступу до системи, другий вхід-вихід якого підключено до першого входу-виходу блока бездротового локального зв'язку, другий вхід-вихід термінального приладу локального бездротового зв'язку є входом виходом системи. Однак технічна задача не може бути вирішена тільки комп'ютерною системою з східними функціями в зв'язку з відсутністю спеціальних блоків, що реалізують функції високошвидкісного і мобільного доступу до глобальної мережі Інтернет, інтелектуальної маршрутизації запитів користувача в різних середах і мережах передачі даних, телекомунікацій як для функції комп'ютерної телефонії (в тому числі відео телефонія) так і для телемовлення, електронної пошти, захисту від несанкціонованого доступу до системи, підтримки шифрування даних і автентифікації користувачів. В основу корисної моделі поставлено задачу створити таку персональну мультимедійну систему, у якій завдяки введенню нових вузлів, блоків и зв'язків були б реалізовані функції інтелектуальної взаємодії з користувачем, зокрема високошвидкісного і мобільного доступу до глобальної мережі Інтернет, інтелектуальної маршрутизації запитів користувача в різних середах і мережах передачі даних, телекомунікацій як для функції комп'ютерної телефонії (в тому числі відео телефонія) так і для телемовлення, електронної пошти, захисту від несанкціонованого доступу до системи, підтримки шифрування даних і автентифікації користувачів. Поставлена задача вирішується тим, що персональна мультимедійна система включає блок керування оптичною мережею, комунікаційний блок локальної мережі, блок оптичного інтерфейсу, блок локальної мережі, блок контролю доступу до системи, блок бездротового локального зв'язку, термінальний прилад локального бездротового зв'язку, причому перший інформаційний вхід-вихід блока оптичного інтерфейсу є входом-виходом системи, другий інформаційний вхід-вихід підключено до першого входу-виходу блока керування оптичною мережею, другий інформаційний вхідвихід якого підключено до першого входу-виходу комунікаційного блока локальної мережі, другий інформаційний вхід-вихід якого підключено до першого входу-виходу блока локальної мережі, другий вхід-вихід якого є входом-виходом системи, третій вхід-вихід комунікаційного блока локальної мережі підключено до першого входу-виходу блока контролю доступу до системи, другий вхід-вихід якого підключено до першого входу-виходу блока бездротового локального зв'язку, другий вхід-вихід термінального приладу локального бездротового зв'язку є входом виходом системи. Відмінними ознаками запропонованої системи є те, що вона додатково містить, блок мобільного зв'язку, блок супутникового зв'язку, блок телефонного зв'язку, блок комутатора середовища зв'язку, блок мобільного зв'язку термінального приладу, блок супутникового зв'язку термінального приладу, перший вхід-вихід блока комутатора середовища 5 зв'язку підключено до першого входу виходу термінального приладу бездротового локального зв'язку, другий вхід-вихід підключено до першого входу-виходу блока мобільного зв'язку термінального приладу, другий вхід вихід якого є входом виходом системи, третій вхід-вихід блока комутатора середовища зв'язку підключено до другого входувиходу блока бездротового локального зв'язку, четвертий вхід-вихід підключено до першого входу-виходу блока супутникового зв'язку термінального приладу, другий вхід-вихід якого є входомвиходом системи, четвертий вхід-вихід комунікаційного блока локальної мережі підключено до першого входу-виходу блока телефонного зв'язку, другий вхід-вихід якого є входом-виходом системи, п'ятий вхід-вихід комунікаційного блока локальної мережі підключено до першого входу-виходу блока мобільного зв'язку, другий вхід-вихід якого є входом-виходом системи, шостий вхід-вихід комунікаційного блока локальної мережі підключено до першого входу-виходу блока супутникового зв'язку, другий вхід-вихід якого є входом-виходом системи. Введення цих ознак дозволило реалізувати функції інтелектуальної маршрутизації запитів користувача в різних середах і мережах передачі даних, високошвидкісного і мобільного доступу до глобальної мережі Інтернет, керування спеціалізованими домашніми приладами, мобільної комп'ютерної телефонії, в тому числі голосову пошту, голосовий діалог мобільного користувача з інформаційно-комп'ютерними системами, телекомунікацій як для функції комп'ютерної телефонії (відео телефонія) так і для телемовлення, захисту від несанкціонованого доступу до системи, підтримки шифрування даних і автентифікації користувачів. На Фіг.1 приведена блок-схема прототипу. На Фіг.2 приведена блок-схема персональної мультимедійної системи. Запропонована персональна мультимедійна система Фіг.2 містить блок оптичного інтерфейсу 1, блок керування оптичною мережею 2, комунікаційний блок локальної мережі 3, блок локальної мережі 4, блок контролю доступу до системи 5, блок бездротового локального зв'язку 6, термінальний прилад локального бездротового зв'язку 7, блок телефонного зв'язку 8, блок мобільного зв'язку 9, блок супутникового зв'язку 10, блок мобільного зв'язку термінального приладу 11, блок супутникового зв'язку термінального приладу 12, блок комутатора середовища зв'язку 13, причому перший інформаційний вхід-вихід блока оптичного інтерфейсу 1 є входом-виходом системи, другий інформаційний вхід-вихід підключено до першого входу-виходу блока керування оптичною мережею 2, другий інформаційний вхід-вихід якого підключено до першого входу-виходу комунікаційного блока локальної мережі 3, другий інформаційний вхід-вихід якого підключено до першого входувиходу блока локальної мережі 4, другий вхідвихід якого є входом-виходом системи, четвертий вхід-вихід комунікаційного блока локальної мережі підключено до першого входу-виходу блока телефонного зв'язку 8, другий вхід-вихід якого є входом-виходом системи, п'ятий вхід-вихід комуніка 16573 6 ційного блока локальної мережі 3 підключено до першого входу-виходу блока мобільного зв'язку 9, другий вхід-вихід якого є входом-виходом системи, шостий вхід-вихід комунікаційного блока локальної мережі 3 підключено до першого входу-виходу блока супутникового зв'язку 10, другий вхід-вихід якого є входом-виходом системи, третій вхід-вихід комунікаційного блока локальної мережі 3 підключено до першого входу-виходу блока контролю доступу до системи 5, другий вхід-вихід якого підключено до першого входу-виходу блока бездротового локального зв'язку 6, другий вхід-вихід якого підключено до третього входу-виходу блока комутатора середовища зв'язку 13, другий вхід-вихід якого підключено до першого входу-виходу блока мобільного зв'язку термінального приладу 11, другий вхід-вихід якого є входом-виходом системи, четвертий вхід-вихід блока комутатора середовища зв'язку підключено до першого входу-виходу блока супутникового зв'язку термінального приладу 12, другий вхід-вихід якого є входом-виходом системи, перший вхід-вихід блока комутатора середовища зв'язку 13 підключено до першого входу-виходу термінального приладу локального бездротового зв'язку 7, другий вхід-вихід якого є входом виходом системи. Персональна мультимедійна система працює в такий спосіб користувач за допомогою термінального приладу локального бездротового зв'язку 7 вводить потрібну команду на отримання електронної пошти, перегляд телепередач, встановлення телефонного зв'язку з іншим користувачем, передачу або отримання файлів, програм т.п., яка передається до блока комутатора середовища зв'язку 13, який за допомогою спеціального інтелектуального алгоритму виконує аналіз параметрів запиту користувача і поточного стану системи (аналіз списку доступних мереж та середовищ передачі даних, наприклад доступні два середовища передачі даних причому в одному з них доступні дві мережі передачі), на основі якого вибирає оптимальний шлях (маршрутизація) для передачі запиту для виконання на віддаленій системі, використовуючи блок супутникового зв'язку термінального приладу 12, блок бездротового локального зв'язку 6 або блок мобільного зв'язку термінального приладу 11. Можливий також варіант доступу до мережі не через термінальний прилад локального бездротового зв'язку 7 а за допомогою звичайного кишенькового комп'ютера, смартфона або сучасного мобільного телефону за допомогою зв'язку з блоком супутникового зв'язку 10 або блока мобільного зв'язку 9, тоді запит за допомогою спеціального протоколу надходячи до комунікаційного блока локальної мережі 3 передається до блока керування оптичною мережею 2 для передачі на віддалену систему (з використанням високошвидкісного оптичного інтерфейсу) і виконання. Блок супутникового зв'язку і блок супутникового зв'язку термінального приладу виконують функції інтеграції з існуючими мережами супутникового зв'язку і передачі даних в віддалених місцевостях, де не доступні інші середовища зв'язку і можуть бути реалізовані на стандартних мікросхемах MC68HC908QT [Digital Satellite Equipment Control 7 (DiSEqC) using MC68HC908QT/QY, 2004, Motorola Inc., адреса в Інтернеті www.freescale.com] виробництва Motorola, SA1921 [Satellite and cellular dualband RF, 2000, Philips Semiconductors, адреса в Інтернеті http://www.semiconductors.philips.com] TDA8262HN (Fully integrated satellite tuner product data sheet, 2004, Philips Semiconductors, адреса в Інтернеті http://www.semiconductors.philips.com) виробництва Philips, чи аналогів. Блок мобільного зв'язку і блок мобільного зв'язку термінального приладу виконують функції інтеграції з існуючими мережами мобільного зв'язку і можуть бути реалізовані на стандартних мікросхемах MRF90xx [MRF9085 Technical Data, 2004, Freescale Semiconductors адpeca в Інтернеті www.freescale.com] виробництва Freescale, UAA3536 [Data sheet for UAA3536 GSM triple-band transceiver based on N-ZIF (Near-Zero Intermediate Frequency) RFarchitecture, 2000, Philips 16573 8 Semiconductors, адреса в Інтернеті http://www.semiconductors.philips.com] виробництва Philips, BKW9000 [General Description, 2005, Berkana Wireless Inc., додаткова інформація за sales@berkanawireless.com] виробництва Berkana Wireless Inc., Samsung чи аналогів. Блок телефонного зв'язку виконує функції інтеграції з існуючими мережами телефонного зв'язку і може бути реалізований на стандартних мікросхемах DSP568xx [Technical Data, 2005, Freescale Semiconductors, адреса в Інтернеті www.freescale.com] виробництва Freescale, Cisco, Samsung чи аналогів. Запропонована персональна мультимедійна система, як випливає з опису, може бути реалізована промисловим способом, оскільки її складові вузли побудовані на основі елементної бази широкого застосування. 9 Комп’ютерна верстка А. Крулевський 16573 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
