Круглий стільниковий ротор

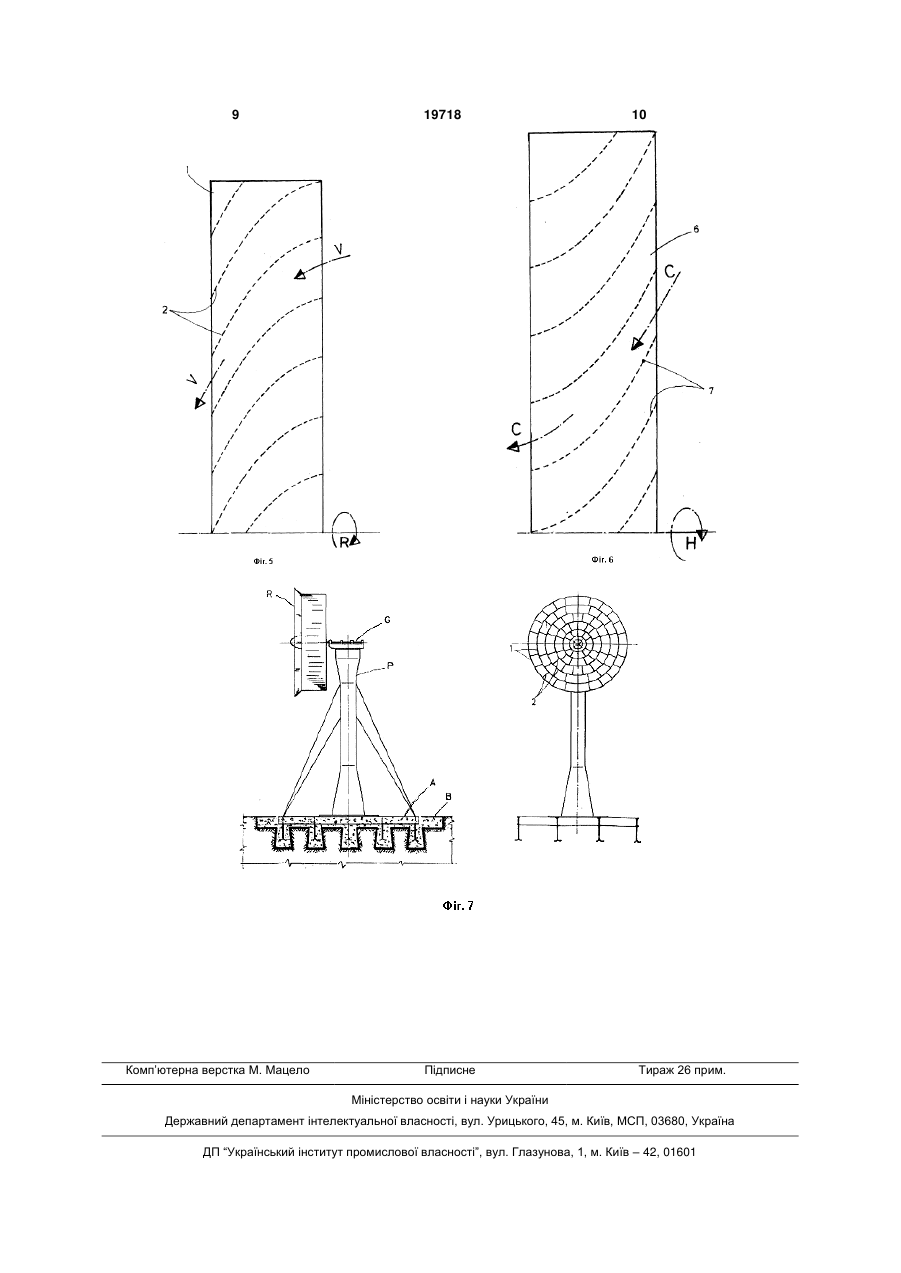

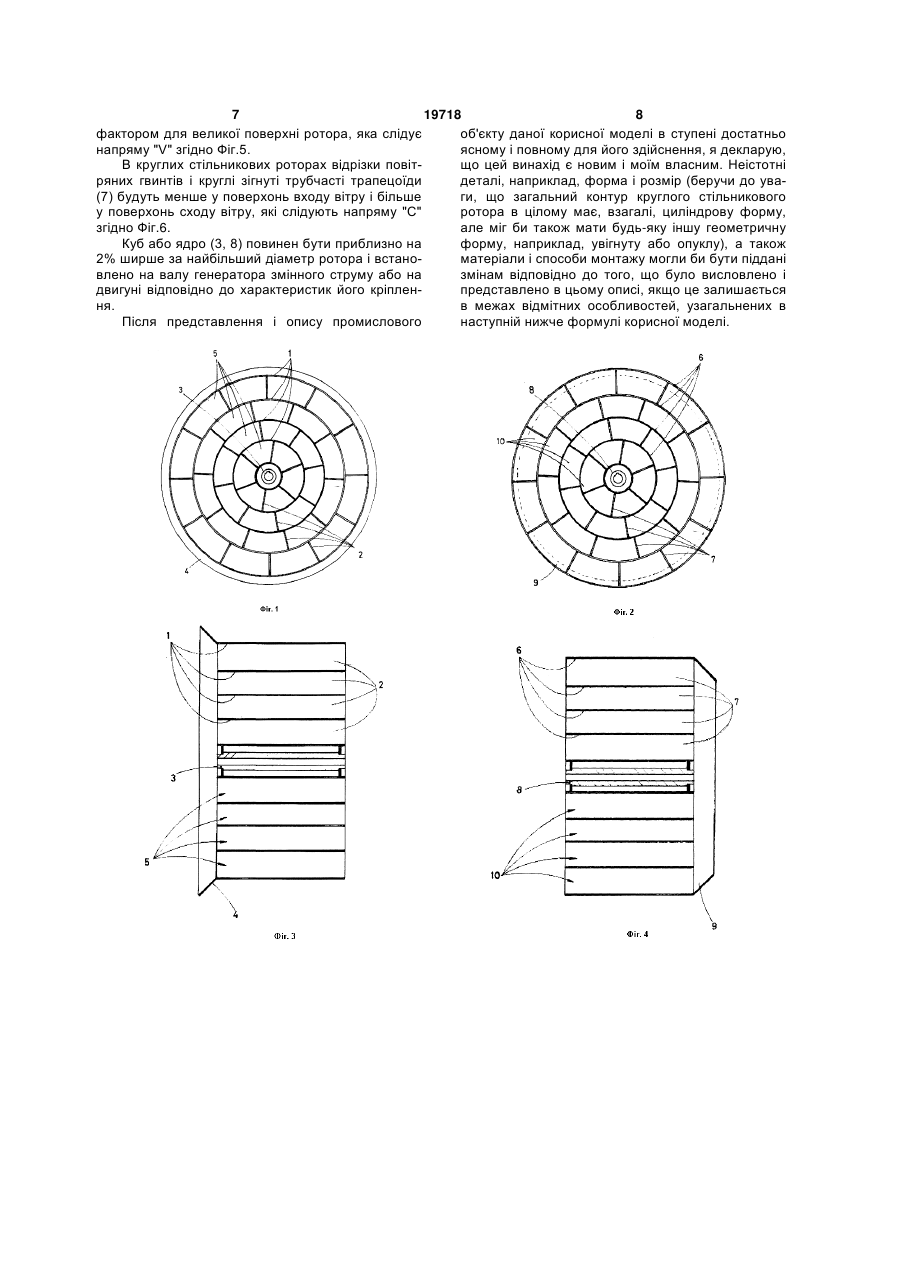

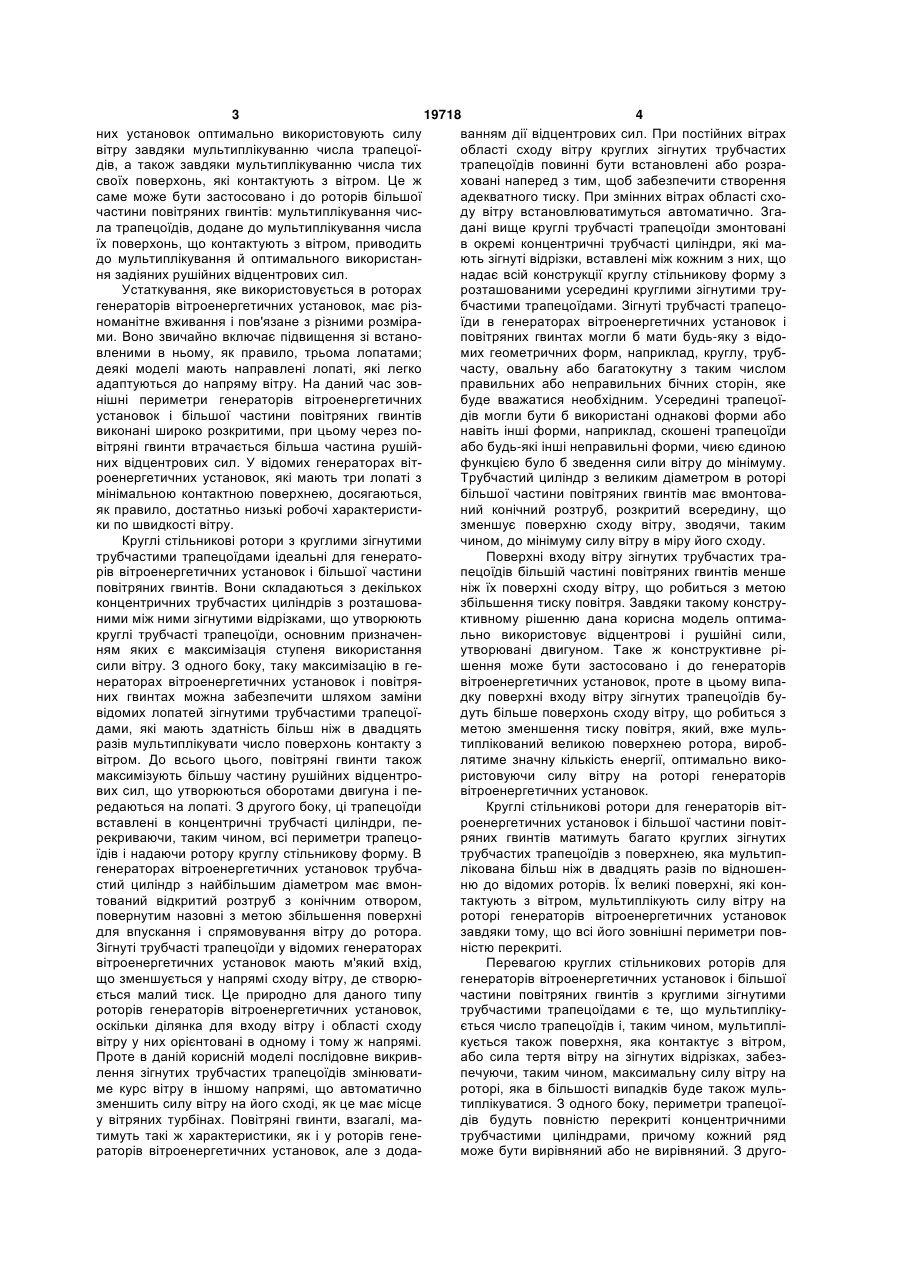

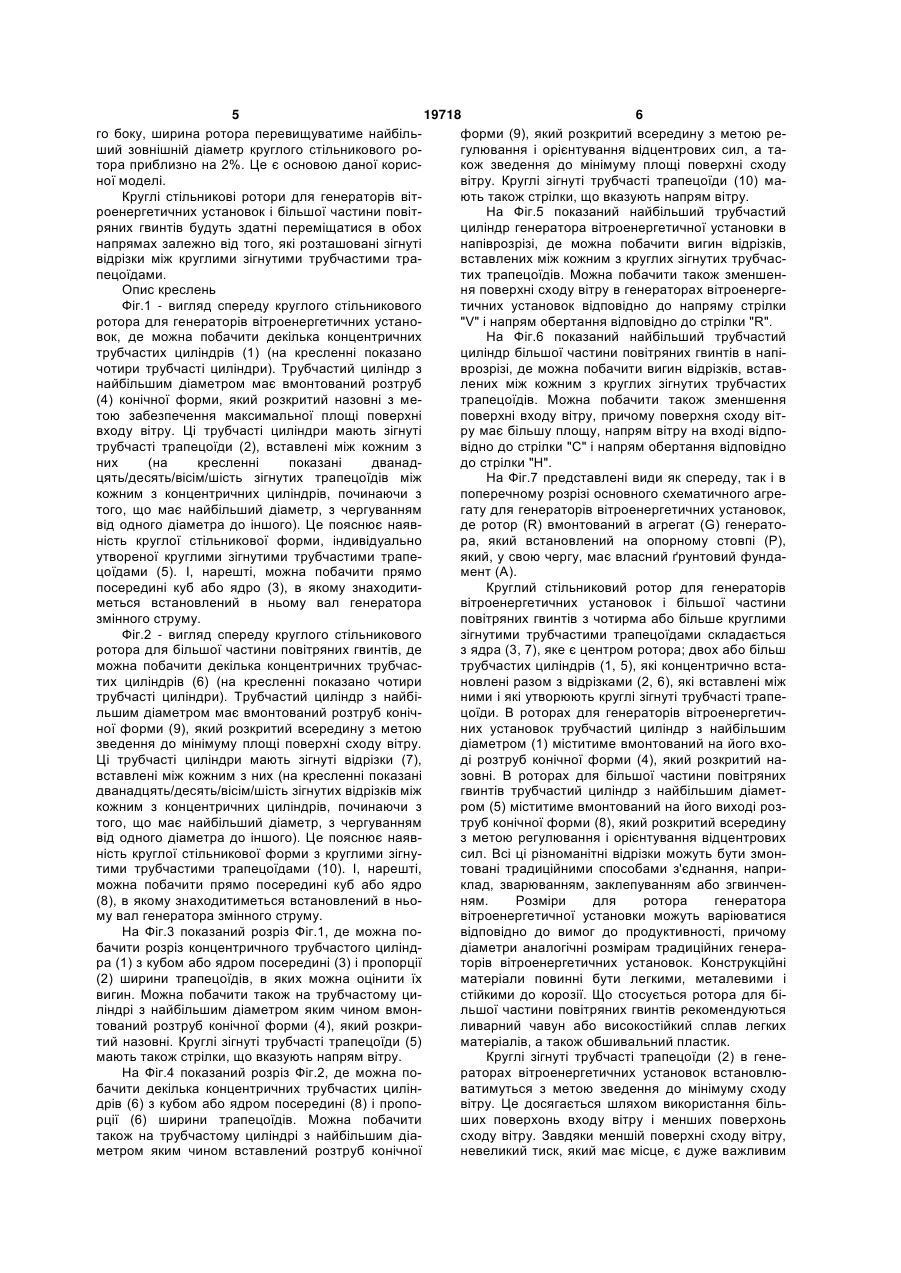

1. Круглий стільниковий ротор для генераторів вітроенергетичних установок і повітряних гвинтів із зігнутими трубчастими трапецоїдами, що складений з набору відрізків (2, 7), оточених трубчастими циліндрами (1, 6), причому його центром є ядро або куб (3, 8), де закріплений генератор змінного струму або двигун, замінюючі звичайні лопаті, головною характеристикою якого є те, що периметри всіх відрізків (2, 7) мають круглу зігнуту трубчасту трапецеїдальну форму, перекриту по периферії трубчастими циліндрами (1, 6), які концентричні відносно один одного і змонтовані у вигляді модулів, причому положення трапецеїдальних відрізків між концентричними трубчастими циліндрами може співпадати або чергуватися з утворенням зігнутих труб трапецеїдальної форми (5, 10), зв'язаних між собою, а вся конструкція має круглу стільникову форму з кубом або ядром (3, 8), змонтованим посередині для підключення до генератора змінного струму або двигуна, при цьому кожний трубчастий циліндр (1, 6) матиме чотири або більше відрізків (2, 7), що являють собою циліндри, змонтовані у вигляді однієї або більше пар, всі круглі трапецеїдальні відрізки (2, 6) будуть виконані зігнутими, що дозволить створити більшу поверхню, яка контактує з вітром, і, таким чином, забезпечити отримання максимальних характеристик роботи вітру, а кругла панель зігнутих трубчастих трапецоїдів U 2 (11) 1 3 19718 4 них установок оптимально використовують силу ванням дії відцентрових сил. При постійних вітрах вітру завдяки мультиплікуванню числа трапецоїобласті сходу вітру круглих зігнутих трубчастих дів, а також завдяки мультиплікуванню числа тих трапецоїдів повинні бути встановлені або розрасвоїх поверхонь, які контактують з вітром. Це ж ховані наперед з тим, щоб забезпечити створення саме може бути застосовано і до роторів більшої адекватного тиску. При змінних вітрах області схочастини повітряних гвинтів: мультиплікування чисду вітру встановлюватимуться автоматично. Згала трапецоїдів, додане до мультиплікування числа дані вище круглі трубчасті трапецоїди змонтовані їх поверхонь, що контактують з вітром, приводить в окремі концентричні трубчасті циліндри, які мадо мультиплікування й оптимального використанють зігнуті відрізки, вставлені між кожним з них, що ня задіяних рушійних відцентрових сил. надає всій конструкції круглу стільникову форму з Устаткування, яке використовується в роторах розташованими усередині круглими зігнутими тругенераторів вітроенергетичних установок, має різбчастими трапецоїдами. Зігнуті трубчасті трапецономанітне вживання і пов'язане з різними розміраїди в генераторах вітроенергетичних установок і ми. Воно звичайно включає підвищення зі встаноповітряних гвинтах могли б мати будь-яку з відовленими в ньому, як правило, трьома лопатами; мих геометричних форм, наприклад, круглу, трубдеякі моделі мають направлені лопаті, які легко часту, овальну або багатокутну з таким числом адаптуються до напряму вітру. На даний час зовправильних або неправильних бічних сторін, яке нішні периметри генераторів вітроенергетичних буде вважатися необхідним. Усередині трапецоїустановок і більшої частини повітряних гвинтів дів могли бути б використані однакові форми або виконані широко розкритими, при цьому через понавіть інші форми, наприклад, скошені трапецоїди вітряні гвинти втрачається більша частина рушійабо будь-які інші неправильні форми, чиєю єдиною них відцентрових сил. У відомих генераторах вітфункцією було б зведення сили вітру до мінімуму. роенергетичних установок, які мають три лопаті з Трубчастий циліндр з великим діаметром в роторі мінімальною контактною поверхнею, досягаються, більшої частини повітряних гвинтів має вмонтоваяк правило, достатньо низькі робочі характеристиний конічний розтруб, розкритий всередину, що ки по швидкості вітру. зменшує поверхню сходу вітру, зводячи, таким Круглі стільникові ротори з круглими зігнутими чином, до мінімуму силу вітру в міру його сходу. трубчастими трапецоїдами ідеальні для генератоПоверхні входу вітру зігнутих трубчастих трарів вітроенергетичних установок і більшої частини пецоїдів більшій частині повітряних гвинтів менше повітряних гвинтів. Вони складаються з декількох ніж їх поверхні сходу вітру, що робиться з метою концентричних трубчастих циліндрів з розташовазбільшення тиску повітря. Завдяки такому конструними між ними зігнутими відрізками, що утворюють ктивному рішенню дана корисна модель оптимакруглі трубчасті трапецоїди, основним призначенльно використовує відцентрові і рушійні сили, ням яких є максимізація ступеня використання утворювані двигуном. Таке ж конструктивне рісили вітру. З одного боку, таку максимізацію в гешення може бути застосовано і до генераторів нераторах вітроенергетичних установок і повітрявітроенергетичних установок, проте в цьому випаних гвинтах можна забезпечити шляхом заміни дку поверхні входу вітру зігнутих трапецоїдів бувідомих лопатей зігнутими трубчастими трапецоїдуть більше поверхонь сходу вітру, що робиться з дами, які мають здатність більш ніж в двадцять метою зменшення тиску повітря, який, вже мульразів мультиплікувати число поверхонь контакту з типлікований великою поверхнею ротора, виробвітром. До всього цього, повітряні гвинти також лятиме значну кількість енергії, оптимально викомаксимізують більшу частину рушійних відцентрористовуючи силу вітру на роторі генераторів вих сил, що утворюються оборотами двигуна і певітроенергетичних установок. редаються на лопаті. З другого боку, ці трапецоїди Круглі стільникові ротори для генераторів вітвставлені в концентричні трубчасті циліндри, пероенергетичних установок і більшої частини повітрекриваючи, таким чином, всі периметри трапецоряних гвинтів матимуть багато круглих зігнутих їдів і надаючи ротору круглу стільникову форму. В трубчастих трапецоїдів з поверхнею, яка мультипгенераторах вітроенергетичних установок трубчалікована більш ніж в двадцять разів по відношенстий циліндр з найбільшим діаметром має вмонню до відомих роторів. Їх великі поверхні, які контований відкритий розтруб з конічним отвором, тактують з вітром, мультиплікують силу вітру на повернутим назовні з метою збільшення поверхні роторі генераторів вітроенергетичних установок для впускання і спрямовування вітру до ротора. завдяки тому, що всі його зовнішні периметри повЗігнуті трубчасті трапецоїди у відомих генераторах ністю перекриті. вітроенергетичних установок мають м'який вхід, Перевагою круглих стільникових роторів для що зменшується у напрямі сходу вітру, де створюгенераторів вітроенергетичних установок і більшої ється малий тиск. Це природно для даного типу частини повітряних гвинтів з круглими зігнутими роторів генераторів вітроенергетичних установок, трубчастими трапецоїдами є те, що мультиплікуоскільки ділянка для входу вітру і області сходу ється число трапецоїдів і, таким чином, мультиплівітру у них орієнтовані в одному і тому ж напрямі. кується також поверхня, яка контактує з вітром, Проте в даній корисній моделі послідовне викривабо сила тертя вітру на зігнутих відрізках, забезлення зігнутих трубчастих трапецоїдів змінюватипечуючи, таким чином, максимальну силу вітру на ме курс вітру в іншому напрямі, що автоматично роторі, яка в більшості випадків буде також мульзменшить силу вітру на його сході, як це має місце типлікуватися. З одного боку, периметри трапецоїу вітряних турбінах. Повітряні гвинти, взагалі, мадів будуть повністю перекриті концентричними тимуть такі ж характеристики, як і у роторів генетрубчастими циліндрами, причому кожний ряд раторів вітроенергетичних установок, але з додаможе бути вирівняний або не вирівняний. З друго 5 19718 6 го боку, ширина ротора перевищуватиме найбільформи (9), який розкритий всередину з метою реший зовнішній діаметр круглого стільникового рогулювання і орієнтування відцентрових сил, а татора приблизно на 2%. Це є основою даної корискож зведення до мінімуму площі поверхні сходу ної моделі. вітру. Круглі зігнуті трубчасті трапецоїди (10) маКруглі стільникові ротори для генераторів вітють також стрілки, що вказують напрям вітру. роенергетичних установок і більшої частини повітНа Фіг.5 показаний найбільший трубчастий ряних гвинтів будуть здатні переміщатися в обох циліндр генератора вітроенергетичної установки в напрямах залежно від того, які розташовані зігнуті напіврозрізі, де можна побачити вигин відрізків, відрізки між круглими зігнутими трубчастими травставлених між кожним з круглих зігнутих трубчаспецоїдами. тих трапецоїдів. Можна побачити також зменшенОпис креслень ня поверхні сходу вітру в генераторах вітроенергеФіг.1 - вигляд спереду круглого стільникового тичних установок відповідно до напряму стрілки ротора для генераторів вітроенергетичних устано"V" і напрям обертання відповідно до стрілки "R". вок, де можна побачити декілька концентричних На Фіг.6 показаний найбільший трубчастий трубчастих циліндрів (1) (на кресленні показано циліндр більшої частини повітряних гвинтів в напічотири трубчасті циліндри). Трубчастий циліндр з врозрізі, де можна побачити вигин відрізків, вставнайбільшим діаметром має вмонтований розтруб лених між кожним з круглих зігнутих трубчастих (4) конічної форми, який розкритий назовні з метрапецоїдів. Можна побачити також зменшення тою забезпечення максимальної площі поверхні поверхні входу вітру, причому поверхня сходу вітвходу вітру. Ці трубчасті циліндри мають зігнуті ру має більшу площу, напрям вітру на вході відпотрубчасті трапецоїди (2), вставлені між кожним з відно до стрілки "С" і напрям обертання відповідно них (на кресленні показані дванаддо стрілки "Н". цять/десять/вісім/шість зігнутих трапецоїдів між На Фіг.7 представлені види як спереду, так і в кожним з концентричних циліндрів, починаючи з поперечному розрізі основного схематичного агретого, що має найбільший діаметр, з чергуванням гату для генераторів вітроенергетичних установок, від одного діаметра до іншого). Це пояснює наявде ротор (R) вмонтований в агрегат (G) генератоність круглої стільникової форми, індивідуально ра, який встановлений на опорному стовпі (Р), утвореної круглими зігнутими трубчастими трапеякий, у свою чергу, має власний ґрунтовий фундацоїдами (5). І, нарешті, можна побачити прямо мент (А). посередині куб або ядро (3), в якому знаходитиКруглий стільниковий ротор для генераторів меться встановлений в ньому вал генератора вітроенергетичних установок і більшої частини змінного струму. повітряних гвинтів з чотирма або більше круглими Фіг.2 - вигляд спереду круглого стільникового зігнутими трубчастими трапецоїдами складається ротора для більшої частини повітряних гвинтів, де з ядра (3, 7), яке є центром ротора; двох або більш можна побачити декілька концентричних трубчаструбчастих циліндрів (1, 5), які концентрично встатих циліндрів (6) (на кресленні показано чотири новлені разом з відрізками (2, 6), які вставлені між трубчасті циліндри). Трубчастий циліндр з найбіними і які утворюють круглі зігнуті трубчасті трапельшим діаметром має вмонтований розтруб конічцоїди. В роторах для генераторів вітроенергетичної форми (9), який розкритий всередину з метою них установок трубчастий циліндр з найбільшим зведення до мінімуму площі поверхні сходу вітру. діаметром (1) міститиме вмонтований на його вхоЦі трубчасті циліндри мають зігнуті відрізки (7), ді розтруб конічної форми (4), який розкритий навставлені між кожним з них (на кресленні показані зовні. В роторах для більшої частини повітряних дванадцять/десять/вісім/шість зігнутих відрізків між гвинтів трубчастий циліндр з найбільшим діаметкожним з концентричних циліндрів, починаючи з ром (5) міститиме вмонтований на його виході розтого, що має найбільший діаметр, з чергуванням труб конічної форми (8), який розкритий всередину від одного діаметра до іншого). Це пояснює наявз метою регулювання і орієнтування відцентрових ність круглої стільникової форми з круглими зігнусил. Всі ці різноманітні відрізки можуть бути змонтими трубчастими трапецоїдами (10). І, нарешті, товані традиційними способами з'єднання, наприможна побачити прямо посередині куб або ядро клад, зварюванням, заклепуванням або згвинчен(8), в якому знаходитиметься встановлений в ньоням. Розміри для ротора генератора му вал генератора змінного струму. вітроенергетичної установки можуть варіюватися На Фіг.3 показаний розріз Фіг.1, де можна повідповідно до вимог до продуктивності, причому бачити розріз концентричного трубчастого цилінддіаметри аналогічні розмірам традиційних генерара (1) з кубом або ядром посередині (3) і пропорції торів вітроенергетичних установок. Конструкційні (2) ширини трапецоїдів, в яких можна оцінити їх матеріали повинні бути легкими, металевими і вигин. Можна побачити також на трубчастому цистійкими до корозії. Що стосується ротора для біліндрі з найбільшим діаметром яким чином вмонльшої частини повітряних гвинтів рекомендуються тований розтруб конічної форми (4), який розкриливарний чавун або високостійкий сплав легких тий назовні. Круглі зігнуті трубчасті трапецоїди (5) матеріалів, а також обшивальний пластик. мають також стрілки, що вказують напрям вітру. Круглі зігнуті трубчасті трапецоїди (2) в генеНа Фіг.4 показаний розріз Фіг.2, де можна пораторах вітроенергетичних установок встановлюбачити декілька концентричних трубчастих цилінватимуться з метою зведення до мінімуму сходу дрів (6) з кубом або ядром посередині (8) і проповітру. Це досягається шляхом використання більрції (6) ширини трапецоїдів. Можна побачити ших поверхонь входу вітру і менших поверхонь також натрубчастому циліндрі з найбільшим діасходу вітру. Завдяки меншій поверхні сходу вітру, метром яким чином вставлений розтруб конічної невеликий тиск, який має місце, є дуже важливим 7 19718 8 фактором для великої поверхні ротора, яка слідує об'єкту даної корисної моделі в ступені достатньо напряму "V" згідно Фіг.5. ясному і повному для його здійснення, я декларую, В круглих стільникових роторах відрізки повітщо цей винахід є новим і моїм власним. Неістотні ряних гвинтів і круглі зігнуті трубчасті трапецоїди деталі, наприклад, форма і розмір (беручи до ува(7) будуть менше у поверхонь входу вітру і більше ги, що загальний контур круглого стільникового у поверхонь сходу вітру, які слідують напряму "С" ротора в цілому має, взагалі, циліндрову форму, згідно Фіг.6. але міг би також мати будь-яку іншу геометричну Куб або ядро (3, 8) повинен бути приблизно на форму, наприклад, увігнуту або опуклу), а також 2% ширше за найбільший діаметр ротора і встаноматеріали і способи монтажу могли би бути піддані влено на валу генератора змінного струму або на змінам відповідно до того, що було висловлено і двигуні відповідно до характеристик його кріпленпредставлено в цьому описі, якщо це залишається ня. в межах відмітних особливостей, узагальнених в Після представлення і опису промислового наступній нижче формулі корисної моделі. 9 Комп’ютерна верстка М. Мацело 19718 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
