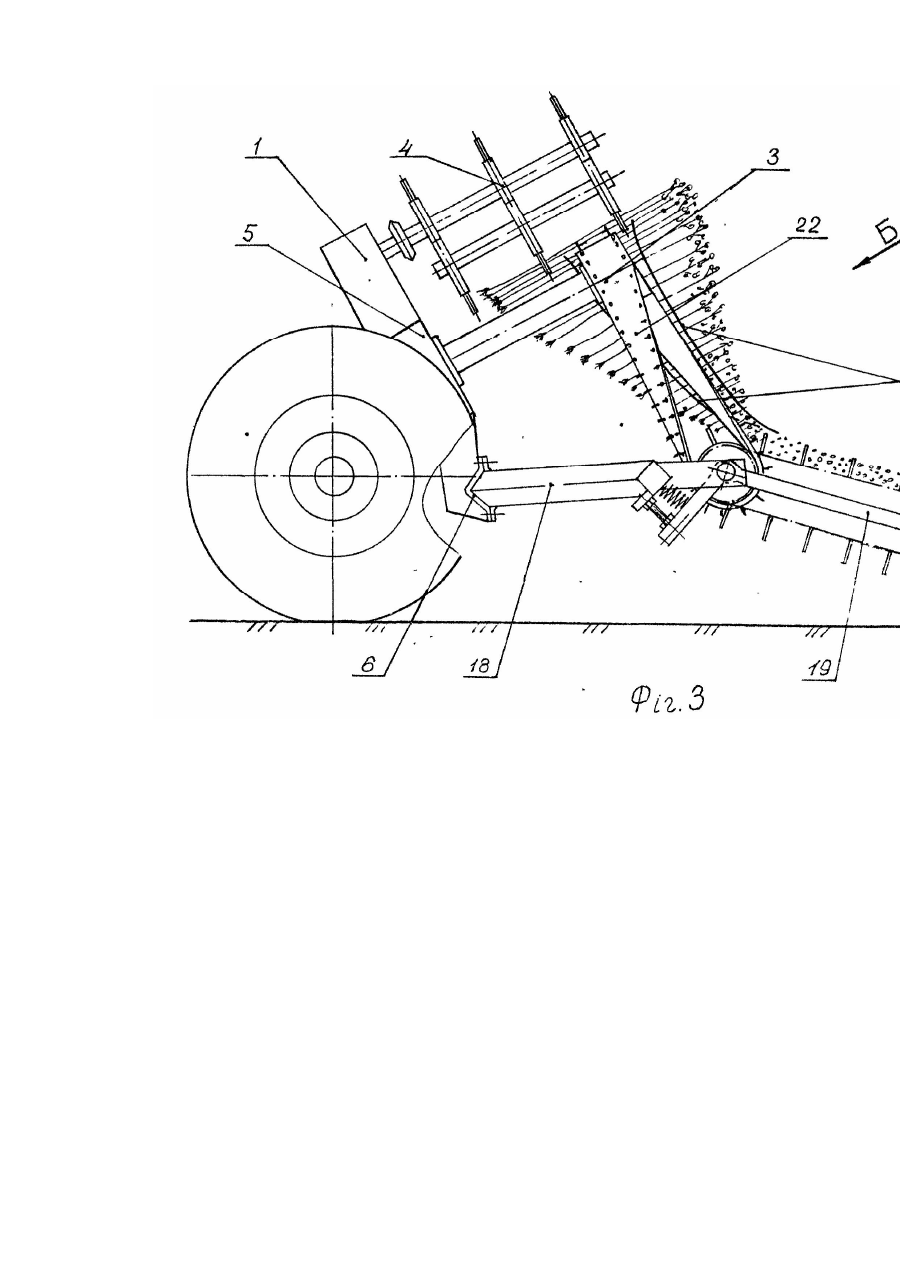

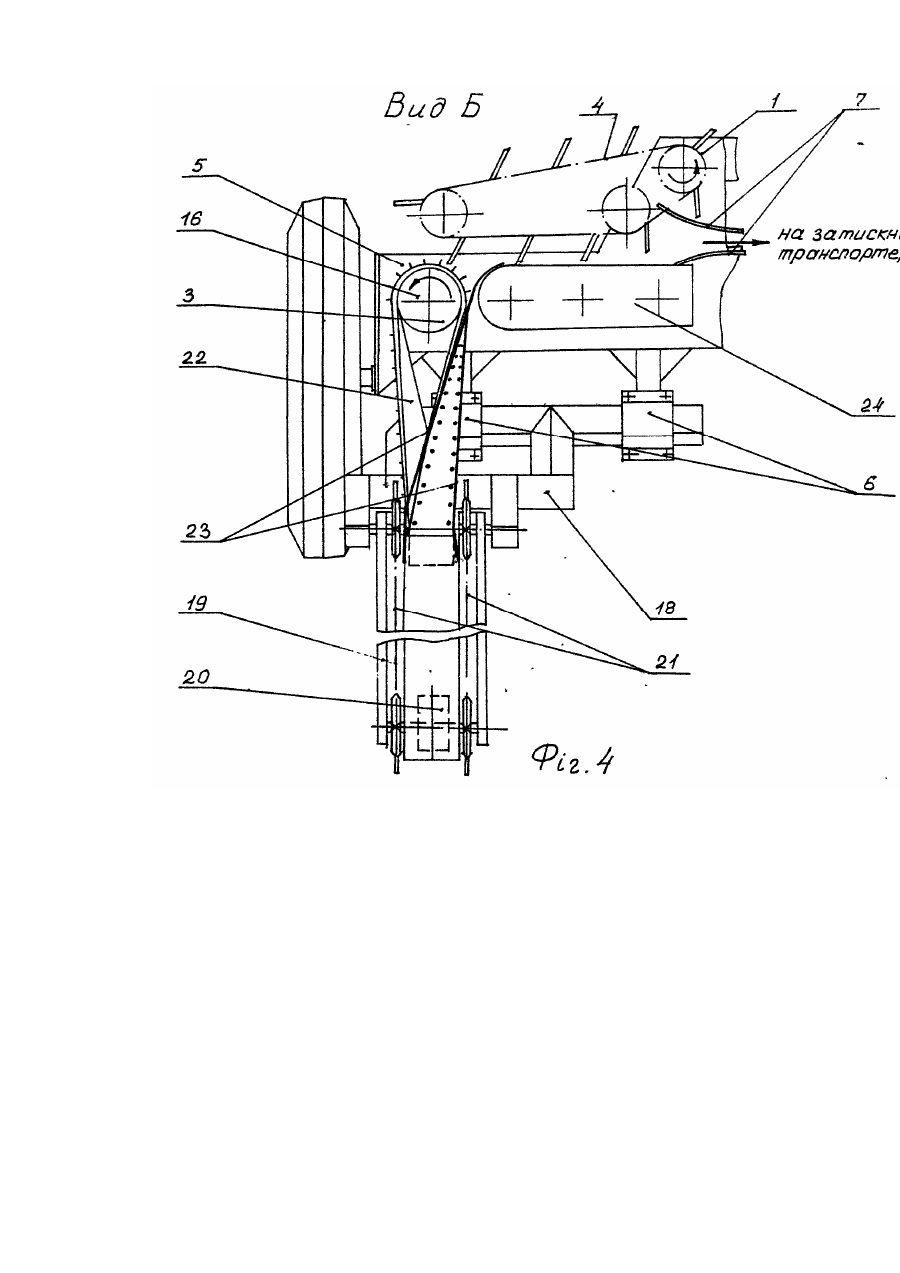

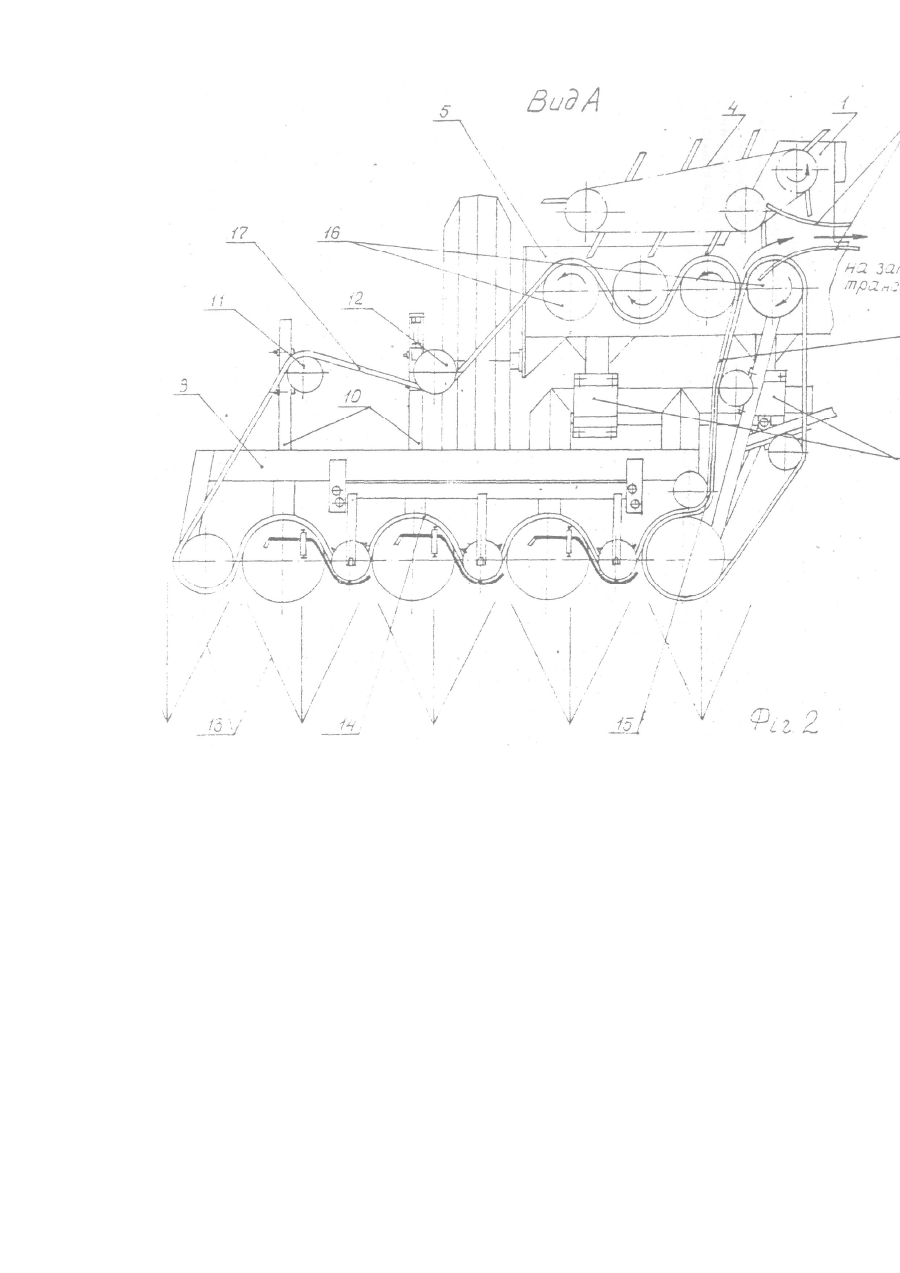

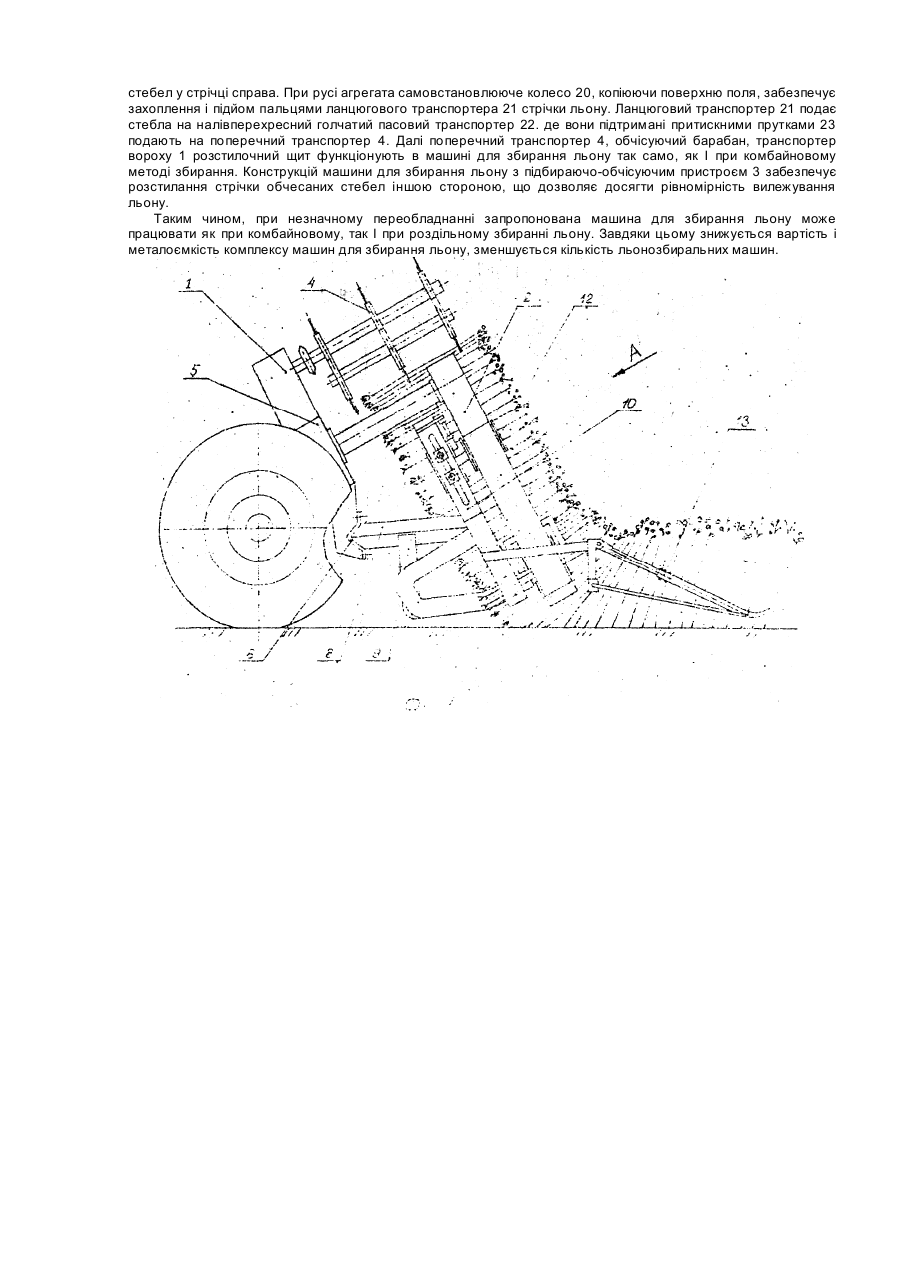

Машина для збирання льону

Винахід відноситься до галузі сільськогосподарського машинобудування І дозволяє одну І ту ж машину використовувати для різних методів збирання льону. Відомий льонобральний апарат типу ТЛН-1,5 з поперечними бральними рівчаками, який містить раму і розташовані на ній подільники, бральний І вивідний механізми, що являють собою охоплені нескінченими пасами ведучі І ведені шківи, протискні і натяжні ролики, крім того, пас брального механізму охоплює розміщені на виносних кронштейнах рами бральні диски [Сельскохозяйственные машины. Під ред. А.Г. Рибалко, М., "Колос" 1992, с 364-365]. Недоліком цієї машини є неможливість подавання стрічки льону на слідуючи робочі органи для обчісування стебел льону. Відомий також підбирач-обчісувач, який включає раму і, розміщені послідовно на ній, підбираючий пристрій, затискний транспортер, обчісуючий барабан, транспортер вороху і розстилочний пристрій [Болотов И.Η., Козырева А.А., Кондращук П.К. и др. Комплексная механизация льноводства. - Л. - М,: Сельхозиздат, 1962, с. 129-135]. Недоліком даного підбирача-обчісувача є складність конструкції і можливість збирання льону тільки роздільним методом. Найбільш близьким по технічній суті до заявляємої машини є причіпний льонозбиральний комбайн типу ЛК-4А, який включає збірну раму і розташовані послідовно на ній бральний апарат, поперечний 1 затискний транспортери, розстилочний щит, а також, розміщені навпроти затискного транспортера обчісуючий барабан І транспортер вороху [Хайлис Г.А., Быков Η.Η., Бухаркин В.Н. и др. Льноуборочные машины - М.: Машиностроение, 1985, с. 17-18]. Суттєвим недоліком даного льонозбирального комбайна є велика металомісткість конструкції пов'язана з наявністю брального апарату з поздовжніми бральними рівчаками, відсутність можливості збирання льону роздільним методом. В основу запропонованого винаходу поставлене завдання в льонозбиральному комбайні шляхом зміни конструкції бральної частини отримати новий технічний результат, який виявляється у зменшенні металомісткості і збільшенні функціональних можливостей машини виражених у забезпеченні збирання льону комбайновим і роздільним методами. Поставлене завдання вирішується слідуючим чином. У відомій машині для збирання льону, що включає збірну раму і розташовані послідовно на ній бральний апарат, поперечний і затискний транспортери, розстилочний щит, а також, розміщені навпроти затискного транспортера обчісуючий барабан 1 транспортер вороху, згідно з запропонованим винаходом, на збірній рамі машини встановлено роз'ємне кріплення і, при роздільному збиранні льону до останнього приєднаний підбираючо-повертаючий пристрій, а при комбайновому збиранні - бральний апарат з поперечними бральними рівчаками, кронштейни кріплення осей бральних дисків якого розташовані знизу площини бральних рівчаків, а привід брального пасу забезпечений трьома ведучими шківами, при цьому для натягу брального пасу на стояках рами брального апарату встановлені натяжні ролики, один з яких виконаний з ребордами І розташований із зовнішньої сторони брального пасу. Схематично машина для збирання льону показана на приведених кресленнях, де на фіг.1 зображено машину для збирання льону укомплектовану бральним апаратом; на фіг.2 - її вид А; на фіг.3 машина для збирання льону з підбираючо-повертаючим пристроєм; на фіг.4 - її вид Б. Машина для збирання льону містить збірну раму 1 і розміщені послідовно на ній зйомні бральний апарат 2 або підбираючо-повертаючий пристрій 3, поперечний 4, затискний (не вказано) транспортери, розстилочний щит (не вказано), а також, розташовані навпроти -затискного транспортера обчісуючий барабан (не вказано) І транспортер вороху (не вказано). До картера 5 збірної рами 1 жорстко приєднано роз'ємне кріплення 6, а при переході з поперечного транспортеру 4 в затискний транспортер встановлені направляючі прутки 7. Бральний апарат 2 з поперечними бральними рівчаками включає раму 8 із кронштейнами кріплення осей бральних дисків 9 і стояками 10 натяжних роликів 11 і 12, а також, встановлені на ній подільники 13, бральний 14 і вивідний 15 механізми, привід яких забезпечений ведучими шківами 16 з картера 5, при цьому, привід брального механізму 14 здійснено з використанням трьох ведучих шківів 16. Натяг брального пасу 17 брального механізму 14 забезпечено натяжними роликами 11 І 12, з яких ролик 12 виконаний Із ребордами для усунення-сповзання брального паза 17. Для зручності обслуговування І зменшення металомісткості брального апарату 2 кронштейни кріплення осей бральних дисків 9 розташовані знизу площини бральних рівчаків. Підбираючо-повертаючий пристрій З містить раму 18, до якої шарнірно прикріплена підбираюча лапка 19, що з однієї сторони підпружинена, а з Іншої - обперта на самовстановлююче колесо 20, і розміщені на ній пальцевий ланцюговий 21 І напівперехресний голчатий пасовий 22 транспортери, притискні прутки 23. Привід підбираючо-повертаючого пристрою 3 здійснено крайнім веденим шківом 16. а Інші ведені шківи 16 закриті кожухом 24. Машина для збирання льону працює слідуючим чином. При збиранні льону комбайновим методом подільники 13 брального апарату 2 розділяють стеблестій льону на окремі смужки і направляють їх у бральні рівчаки брального механізму 14 де проходить витягування і транспортування стебел. При подальшому переміщенні брального паса 17 вибрані стебла льону за допомогою вивідного механізму 15 попадають на поперечний транспортер 4, який через направляючі прутки 7 подає їх в затискний транспортер. При транспортуванні стебел затискним транспортером проходить обчісування насіннєвих коробочок обчісуючим барабаном. Потім Іде розстилання по полі у вигляді стрічки обчесаних стебел, які повзають по розстилочному щиту, а обчесаний ворох транспортер вороху вигружае у причіп. При збиранні льону роздільники методом спочатку проводять брання стебел І вкладання їх на землі у вигляді стрічки. Це може бути виконано машиною в комбайновому варіанті при вимкнутих обчісуючому барабані І транспортері вороху або окремим льонобральним апаратом. Через декілька днів після підсушення стебел і дозрівання насіння в роботу пускають агрегат, обладнаний замість брального апарата 2 підбираючоповертаючим пристроєм 3. Напрямок руху агрегату повинен відповідати розташуванню насіннєвої частини стебел у стрічці справа. При русі агрегата самовстановлююче колесо 20, копіюючи поверхню поля, забезпечує захоплення і підйом пальцями ланцюгового транспортера 21 стрічки льону. Ланцюговий транспортер 21 подає стебла на налівперехресний голчатий пасовий транспортер 22. де вони підтримані притискними прутками 23 подають на поперечний транспортер 4. Далі поперечний транспортер 4, обчісуючий барабан, транспортер вороху 1 розстилочний щит функціонують в машині для збирання льону так само, як І при комбайновому методі збирання. Конструкцій машини для збирання льону з підбираючо-обчісуючим пристроєм 3 забезпечує розстилання стрічки обчесаних стебел іншою стороною, що дозволяє досягти рівномірність вилежування льону. Таким чином, при незначному переобладнанні запропонована машина для збирання льону може працювати як при комбайновому, так І при роздільному збиранні льону. Завдяки цьому знижується вартість і металоємкість комплексу машин для збирання льону, зменшується кількість льонозбиральних машин.
