Льонобральний апарат

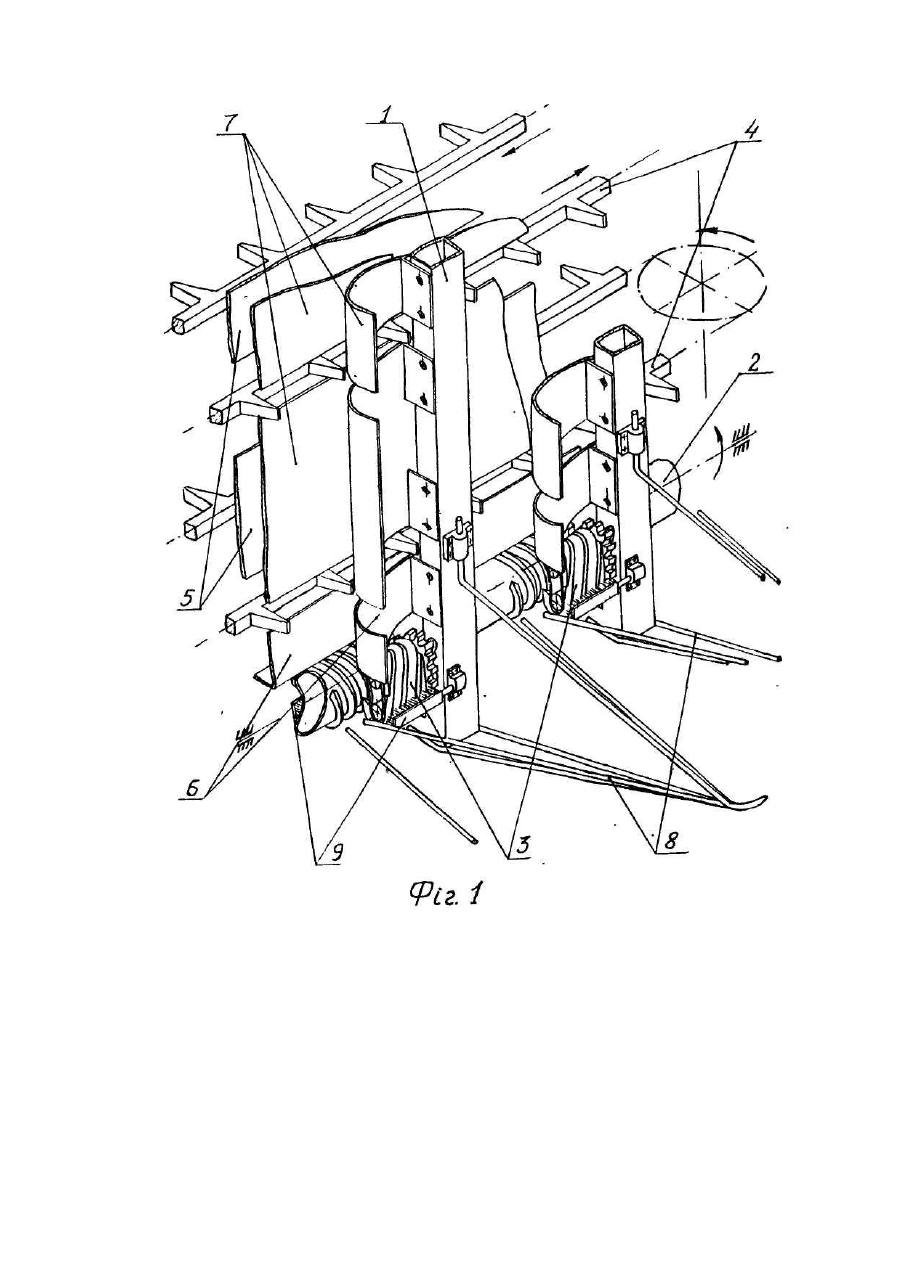

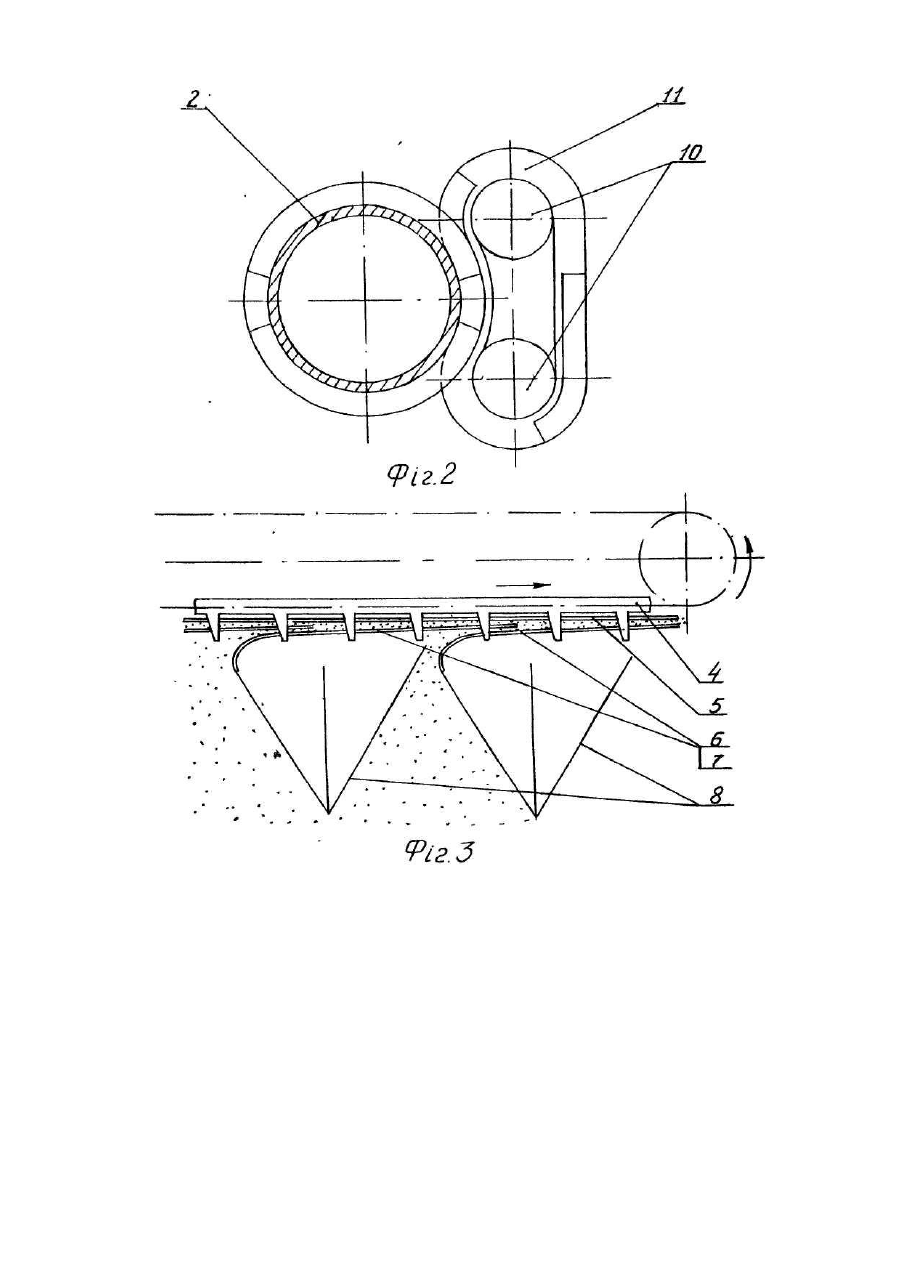

Винахід відноситься до області сільськогосподарського машинобудування І може бути використаний як вузол льонозбирального комбайна, причіпної або навісної льонобральної машини. Відомий льонобральний апарат типу ЛТ-7, який містить збірну раму І розміщені на ній дільники, бральний вузол, вертикальний поперечний транспортер і розстилочний щит [2]. Суттєвим недоліком таких льонобральних машин є їх висока металомісткість, пов'язана з конструктивним виконанням бральних секцій і недостатні функціональні можливості, а конкретно: такими льонобральними апаратами можна брати тільки пряморослий льон, брання полеглого льону неможливе. Недоліком вказаної конструкції льонобрального апарату є й те, що в ньому непередбачена можливість плющіння кореневої частини стебел, а це призводить до збільшення строків вилежування стрічок льону на полі. В основу заявляемого винаходу поставлена задача створити льонобральний апарат шляхом зміни конструкції з меншою металоємкістю і більш високими функціональними можливостями, вираженими в забезпеченні роботи льонобрального апарату на полеглому льоні І одержанні компактної стрічки льону, а також, забезпеченні можливості плющіння кореневої частини стебел льону. Поставлена задача вирішується таким чином. У відомому льонобральному апараті, що містить збірну раму І розташовані послідовно на ній дільники, бральний вузол і поперечний транспортер, а також приєднаний розстилочний щит, згідно запропонованого винаходу бральний вузол виконаний у вигляді встановленої горизонтально з можливістю обертання бральної труби, що контактує з притискними секціями, а безпосередньо біля поперечного транспортера розміщені обмежуючі І направляючі пластини, при цьому на ділянках контакту бральної труби з притискними секціями напресована спіраль із прутка, яка закінчується обичайкою з зубами, а кожна притискна секція виконана у вигляді розміщених з можливістю обертання парних роликів, на які надіта еластична стрічка з спіральною навивкою на робочій поверхні, крім того в безпосередньому контакті з еластичною стрічкою розташована гнучка обичайка з зубами, встановленими опозитно обичайці з зубами на бральній трубі таким чином, що зуби однієї обичайки попадають в западини другої, а виступи спіралей на бральній трубі співпадають з западинами спіралей на еластичних стрічках притискних секцій. Нова конструкція брального вузла дозволяє при зменшенні металоємкості агрегата, за рахунок наявності бральної труби і притискних секцій з спіральними навивками, забезпечити брання льону, як пряморослого, так І полеглого, Г при цьому, плющення кореневої частини стебел. Подача стебел на поперечний транспортер, видержуючи при цьому розміщення їх кореневої частини на одному рівні, забезпечує утворення компактної стрічки. На приведених кресленнях схематично показаний заявляємий льонобральний апарат. На фіг. 1 аксонометричне зображення брального вузла і прилягаючих до нього деталей; на фіг.2 - прямокутна проекція брального вузла (вид збоку); на фіг.3 - схема переміщення стебел льону в бральних рівчаках. Льонобральний апарат містить збірну раму 1, бральний вузол, який включає розміщену в підшипниках для забезпечення обертання бральну трубу 2 з напресованими на її робочій поверхні спіралями з прутка І зубчатими обечайками І контактуючі з бральною трубою 2 притискні секції 3, поперечні транспортери 4, обмежуючі платини 5 і направляючі пластини 6, 7, дільники 8 І щітки 9. Притискна секція 3 містить встановлені з можливістю обертання парні ролики 10, на які надіта еластична стрічка 11 з спіральною навивкою І прилягаюча до стрічки 11 гнучка обичайка з зубами. При цьому притискні секції 3 розташовані послідовно таким чином, що з уби гн учких обичайок притискних секцій 3 входять в зачеплення з зубами обичайок бральної труби 2, а виступи спіралей на еластичних стрічках 11 співпадають з западинами спіралей на бральній трубі. Поперечні транспортери 4 являють собою ланцюгові передачі, до ланок ланцюгів яких прикріплені пальці для захоплення стебел льону І переміщення останніх у вертикальній площині. Для формування рівчаків переміщення вибраних стебел льону обмежуючі пластини 5 розташовані між ланцюгами поперечних транспортерів 4, а направляючі пластини 6, 7 розташовані напроти обмежуючих пластин 5. Щоб вибрані стебла льону не намотувались на робочі органи брального вузла кінці направляючих пластин 6, розміщені за спіральними ділянками бральної труби 2, відігнуті. Для зняття залишків грунту, які осідають на робочих органах при плющінні кореневих частин стебел льону, передбачені щітки 9. Льонобральний апарат працює слідуючим чином. Привід робочих органів льонобрального апарату здійснюється від вала відбору потужності трактора. Обертальний момент через редуктор передається на бральну трубу 2 і ведучі зірочки поперечного транспортера 4. Через зубчаті зачеплення обичайок бральної труби 21 бральних секцій 3 обертання надається еластичним стрічкам 11 притискних секцій 3. Для виключення можливості переплетування стебел льону І забезпечення їх рівномірного розміщення в стрічці швидкості переміщення стебел льону вбік під час брання І руху ланцюгів поперечного транспортера одинакові. При русі агрегату разом з льонобральним апаратом по полю дільники 8 розділяють стеблостій льону на окремі смужки І направляють їх в гирла бральних рівчаків. Стебла льону захоплюються спіральними навиками бральної труби 2, попадаючи між виступи спіралей, і дальше тісно притискаються до бральної труби 2 навивками еластичних стрічок 11 притискних секцій 3 і переміщаючись вверх І вбік витягуються Із фунту І подаються на поперечні транспортери 4. При цьому стебла, проходячи між бральною трубою 2 І притискними секціями 3, розплющуються. Вибрані стебла під дією пальців поперечних транспортерів 4 переміщуються між направляючими пластинами 617 однієї бральної секції І направляючими пластинами 617 попередньої бральної секції, дальше, з’єднуючись з вже вибраними стеблами попереднього брального рівчака, рухаються між направляючими пластинами 617 цієї бральної секції І обмежуючими пластинами 5 (фіг.3). При виході Із брального апарату стрічка льону, попадаючи на розстилочний щит, розстиляється по полю або направляється на послідуючу обробку робочими органами льонобральної машини.
