Закупорювальний пристрій

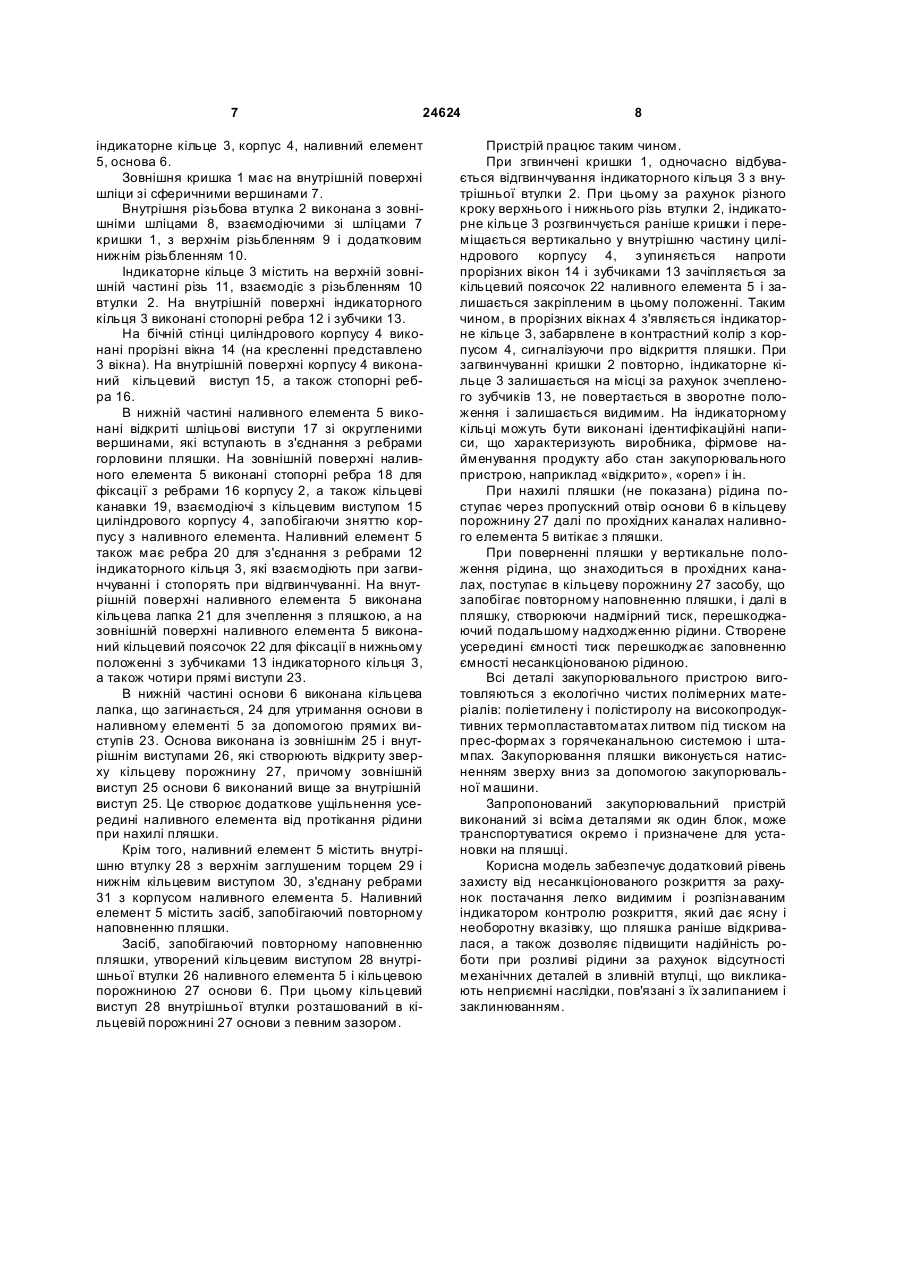

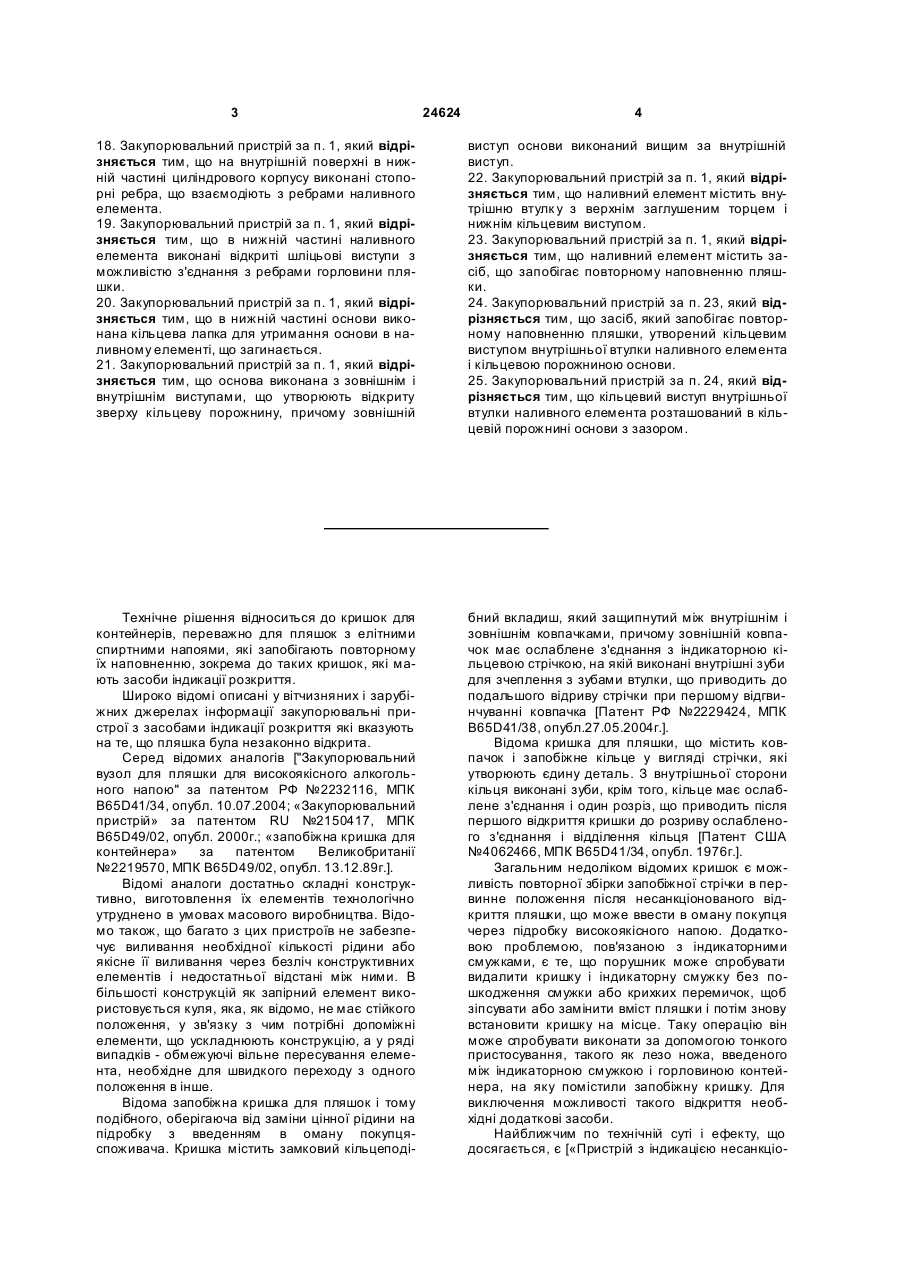

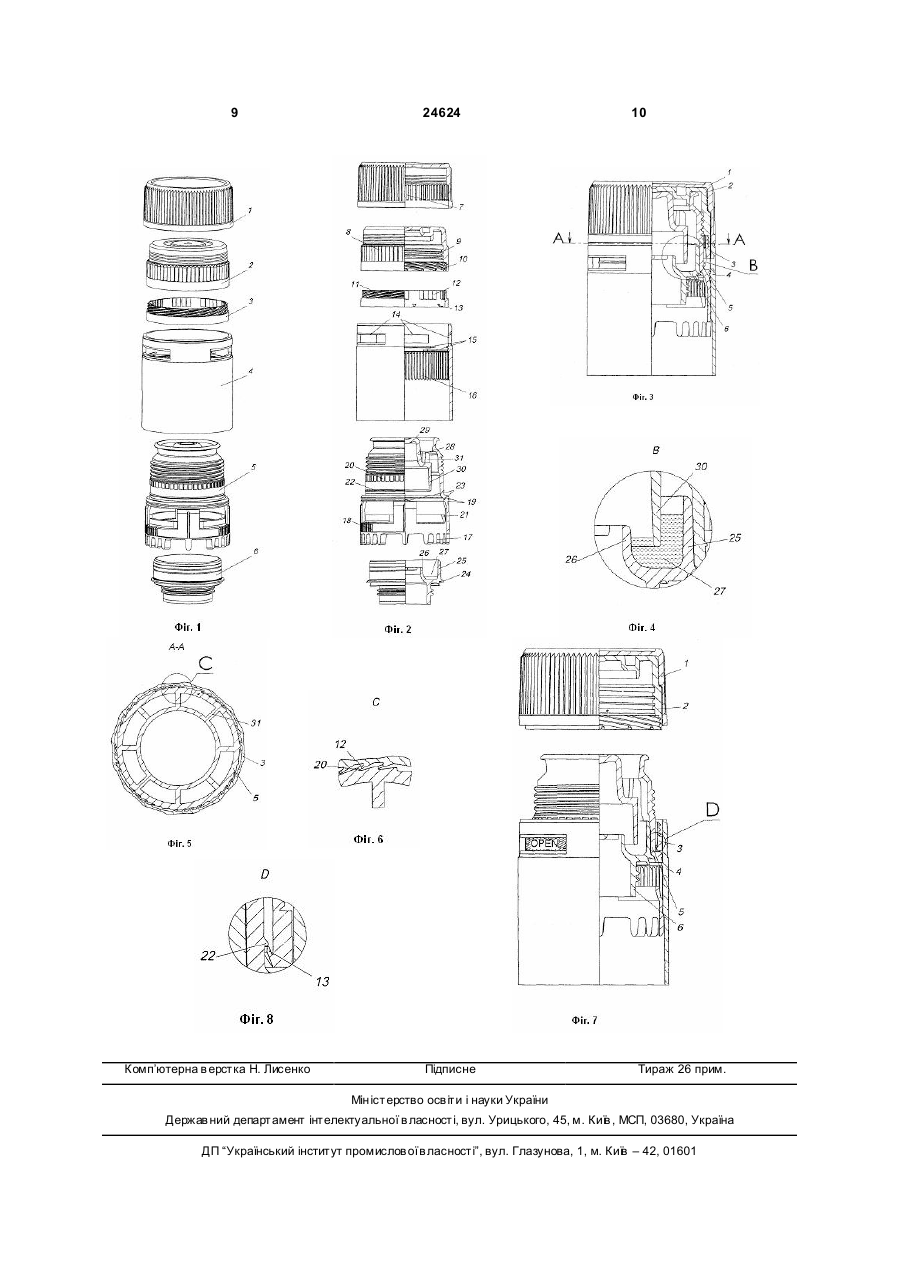

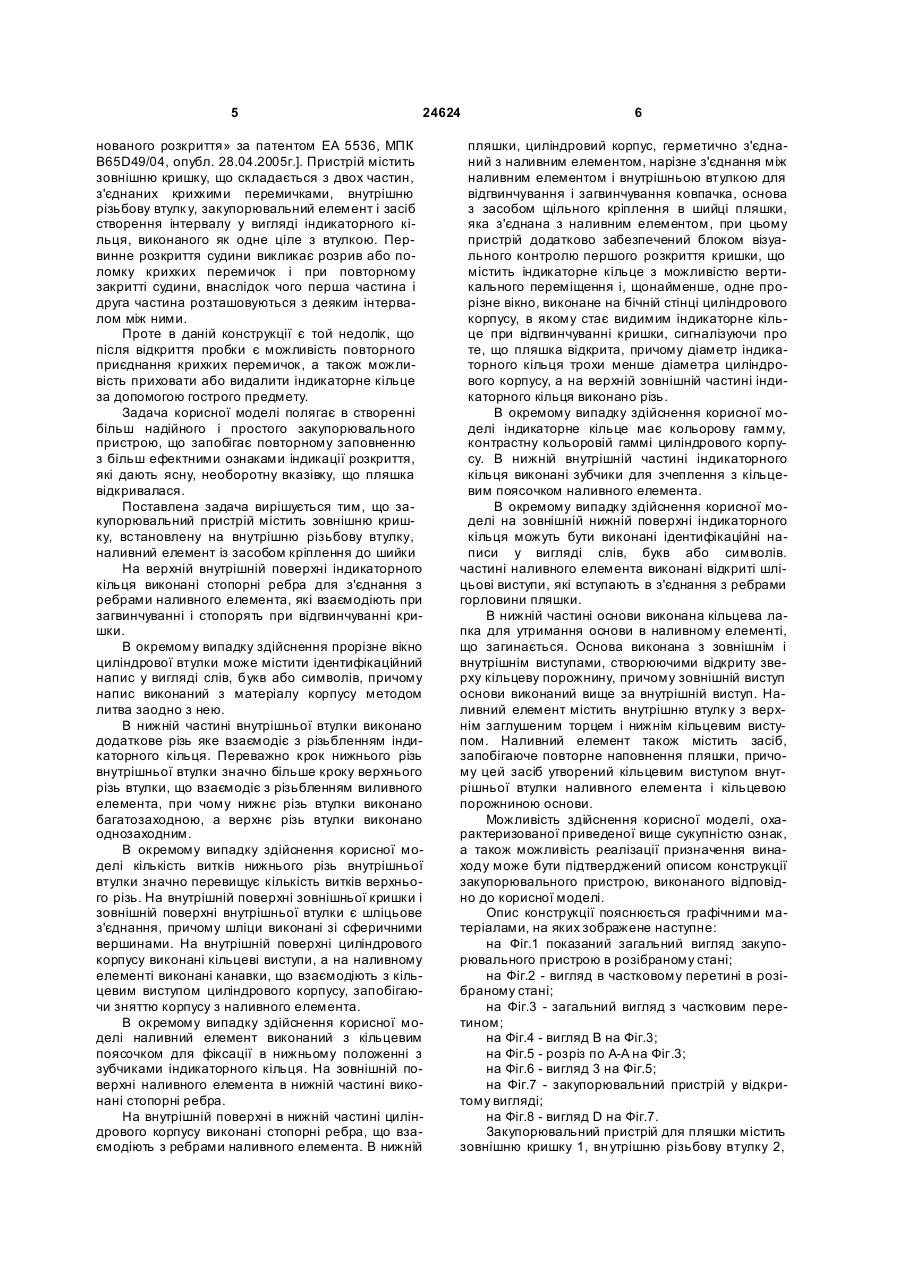

1. Закупорювальний пристрій, що містить зовнішню кришку, встановлену на внутрішній різьбовій втулці, наливний елемент з засобом кріплення до шийки пляшки, циліндровий корпус, герметично з'єднаний з наливним елементом, верхнє нарізне з'єднання між наливним елементом і внутрішньою втулкою для відгвинчування і загвинчування ковпачка, основу з засобом щільного кріплення в шийці пляшки, з’єднану з наливним елементом, який відрізняється тим, що містить блок візуального контролю першого розкриття кришки, що містить індикаторне кільце з можливістю вертикального переміщення і щонайменше одне прорізне вікно, виконане на бічній стінці циліндрового корпусу, в якому стає видимим індикаторне кільце при відгвинчуванні кришки, з можливістю сигналізації про те, що пляшка відкрита, причому діаметр індикаторного кільця незначно менше діаметра циліндрового корпусу, а на верхній зовнішній частині індикаторного кільця виконана різь. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що зовнішня нижня частина індикаторного кільця має колірну гаму, контрастну колірній гамі циліндрового корпусу. 3. Закупорювальний пристрій за п. 1, який відрізняється тим, що в нижній внутрішній частині індикаторного кільця виконані зубчики. 4. Закупорювальний пристрій за п. 1, який відрізняється тим, що на зовнішній нижній поверхні індикаторного кільця виконані ідентифікаційні написи у вигляді слів, букв або символів. 5. Закупорювальний пристрій за п. 1, який відрізняється тим, що на верхній внутрішній поверхні індикаторного кільця виконані стопорні ребра. 6. Закупорювальний пристрій за п. 1, який відрізняється тим, що прорізне вікно циліндрової втул 2 (19) 1 3 24624 4 18. Закупорювальний пристрій за п. 1, який відрізняється тим, що на внутрішній поверхні в нижній частині циліндрового корпусу виконані стопорні ребра, що взаємодіють з ребрами наливного елемента. 19. Закупорювальний пристрій за п. 1, який відрізняється тим, що в нижній частині наливного елемента виконані відкриті шліцьові виступи з можливістю з'єднання з ребрами горловини пляшки. 20. Закупорювальний пристрій за п. 1, який відрізняється тим, що в нижній частині основи виконана кільцева лапка для утримання основи в наливному елементі, що загинається. 21. Закупорювальний пристрій за п. 1, який відрізняється тим, що основа виконана з зовнішнім і внутрішнім виступами, що утворюють відкриту зверху кільцеву порожнину, причому зовнішній виступ основи виконаний вищим за внутрішній виступ. 22. Закупорювальний пристрій за п. 1, який відрізняється тим, що наливний елемент містить внутрішню втулк у з верхнім заглушеним торцем і нижнім кільцевим виступом. 23. Закупорювальний пристрій за п. 1, який відрізняється тим, що наливний елемент містить засіб, що запобігає повторному наповненню пляшки. 24. Закупорювальний пристрій за п. 23, який відрізняється тим, що засіб, який запобігає повторному наповненню пляшки, утворений кільцевим виступом внутрішньої втулки наливного елемента і кільцевою порожниною основи. 25. Закупорювальний пристрій за п. 24, який відрізняється тим, що кільцевий виступ внутрішньої втулки наливного елемента розташований в кільцевій порожнині основи з зазором. Технічне рішення відноситься до кришок для контейнерів, переважно для пляшок з елітними спиртними напоями, які запобігають повторному їх наповненню, зокрема до таких кришок, які мають засоби індикації розкриття. Широко відомі описані у вітчизняних і зарубіжних джерелах інформації закупорювальні пристрої з засобами індикації розкриття які вказують на те, що пляшка була незаконно відкрита. Серед відомих аналогів ["Закупорювальний вузол для пляшки для високоякісного алкогольного напою" за патентом РФ №2232116, МПК В65D41/34, опубл. 10.07.2004; «Закупорювальний пристрій» за патентом RU №2150417, МПК В65D49/02, опубл. 2000г.; «запобіжна кришка для контейнера» за патентом Великобританії №2219570, МПК В65D49/02, опубл. 13.12.89г.]. Відомі аналоги достатньо складні конструктивно, виготовлення їх елементів технологічно утруднено в умовах масового виробництва. Відомо також, що багато з цих пристроїв не забезпечує виливання необхідної кількості рідини або якісне її виливання через безліч конструктивних елементів і недостатньої відстані між ними. В більшості конструкцій як запірний елемент використовується куля, яка, як відомо, не має стійкого положення, у зв'язку з чим потрібні допоміжні елементи, що ускладнюють конструкцію, а у ряді випадків - обмежуючі вільне пересування елемента, необхідне для швидкого переходу з одного положення в інше. Відома запобіжна кришка для пляшок і тому подібного, оберігаюча від заміни цінної рідини на підробку з введенням в оману покупцяспоживача. Кришка містить замковий кільцеподі бний вкладиш, який защипнутий між внутрішнім і зовнішнім ковпачками, причому зовнішній ковпачок має ослаблене з'єднання з індикаторною кільцевою стрічкою, на якій виконані внутрішні зуби для зчеплення з зубами втулки, що приводить до подальшого відриву стрічки при першому відгвинчуванні ковпачка [Патент РФ №2229424, МПК В65D41/38, опубл.27.05.2004г.]. Відома кришка для пляшки, що містить ковпачок і запобіжне кільце у вигляді стрічки, які утворюють єдину деталь. З внутрішньої сторони кільця виконані зуби, крім того, кільце має ослаблене з'єднання і один розріз, що приводить після першого відкриття кришки до розриву ослабленого з'єднання і відділення кільця [Патент США №4062466, МПК В65D41/34, опубл. 1976г.]. Загальним недоліком відомих кришок є можливість повторної збірки запобіжної стрічки в первинне положення після несанкціонованого відкриття пляшки, що може ввести в оману покупця через підробку високоякісного напою. Додатковою проблемою, пов'язаною з індикаторними смужками, є те, що порушник може спробувати видалити кришку і індикаторну смужку без пошкодження смужки або крихких перемичок, щоб зіпсувати або замінити вміст пляшки і потім знову встановити кришку на місце. Таку операцію він може спробувати виконати за допомогою тонкого пристосування, такого як лезо ножа, введеного між індикаторною смужкою і горловиною контейнера, на яку помістили запобіжну кришку. Для виключення можливості такого відкриття необхідні додаткові засоби. Найближчим по технічній суті і ефекту, що досягається, є [«Пристрій з індикацією несанкціо 5 24624 нованого розкриття» за патентом ЕА 5536, МПК B65D49/04, опубл. 28.04.2005г.]. Пристрій містить зовнішню кришку, що складається з двох частин, з'єднаних крихкими перемичками, внутрішню різьбову втулк у, закупорювальний елемент і засіб створення інтервалу у вигляді індикаторного кільця, виконаного як одне ціле з втулкою. Первинне розкриття судини викликає розрив або поломку крихких перемичок і при повторному закритті судини, внаслідок чого перша частина і друга частина розташовуються з деяким інтервалом між ними. Проте в даній конструкції є той недолік, що після відкриття пробки є можливість повторного приєднання крихких перемичок, а також можливість приховати або видалити індикаторне кільце за допомогою гострого предмету. Задача корисної моделі полягає в створенні більш надійного і простого закупорювального пристрою, що запобігає повторному заповненню з більш ефектними ознаками індикації розкриття, які дають ясну, необоротну вказівку, що пляшка відкривалася. Поставлена задача вирішується тим, що закупорювальний пристрій містить зовнішню кришку, встановлену на внутрішню різьбову втулку, наливний елемент із засобом кріплення до шийки На верхній внутрішній поверхні індикаторного кільця виконані стопорні ребра для з'єднання з ребрами наливного елемента, які взаємодіють при загвинчуванні і стопорять при відгвинчуванні кришки. В окремому випадку здійснення прорізне вікно циліндрової втулки може містити ідентифікаційний напис у вигляді слів, букв або символів, причому напис виконаний з матеріалу корпусу методом литва заодно з нею. В нижній частині внутрішньої втулки виконано додаткове різь яке взаємодіє з різьбленням індикаторного кільця. Переважно крок нижнього різь внутрішньої втулки значно більше кроку верхнього різь втулки, що взаємодіє з різьбленням виливного елемента, при чому нижнє різь втулки виконано багатозаходною, а верхнє різь втулки виконано однозаходним. В окремому випадку здійснення корисної моделі кількість витків нижнього різь внутрішньої втулки значно перевищує кількість витків верхнього різь. На внутрішній поверхні зовнішньої кришки і зовнішній поверхні внутрішньої втулки є шліцьове з'єднання, причому шліци виконані зі сферичними вершинами. На внутрішній поверхні циліндрового корпусу виконані кільцеві виступи, а на наливному елементі виконані канавки, що взаємодіють з кільцевим виступом циліндрового корпусу, запобігаючи зняттю корпусу з наливного елемента. В окремому випадку здійснення корисної моделі наливний елемент виконаний з кільцевим поясочком для фіксації в нижньому положенні з зубчиками індикаторного кільця. На зовнішній поверхні наливного елемента в нижній частині виконані стопорні ребра. На внутрішній поверхні в нижній частині циліндрового корпусу виконані стопорні ребра, що взаємодіють з ребрами наливного елемента. В нижній 6 пляшки, циліндровий корпус, герметично з'єднаний з наливним елементом, нарізне з'єднання між наливним елементом і внутрішньою втулкою для відгвинчування і загвинчування ковпачка, основа з засобом щільного кріплення в шийці пляшки, яка з'єднана з наливним елементом, при цьому пристрій додатково забезпечений блоком візуального контролю першого розкриття кришки, що містить індикаторне кільце з можливістю вертикального переміщення і, щонайменше, одне прорізне вікно, виконане на бічній стінці циліндрового корпусу, в якому стає видимим індикаторне кільце при відгвинчуванні кришки, сигналізуючи про те, що пляшка відкрита, причому діаметр індикаторного кільця трохи менше діаметра циліндрового корпусу, а на верхній зовнішній частині індикаторного кільця виконано різь. В окремому випадку здійснення корисної моделі індикаторне кільце має кольорову гамму, контрастну кольоровій гаммі циліндрового корпусу. В нижній внутрішній частині індикаторного кільця виконані зубчики для зчеплення з кільцевим поясочком наливного елемента. В окремому випадку здійснення корисної моделі на зовнішній нижній поверхні індикаторного кільця можуть бути виконані ідентифікаційні написи у вигляді слів, букв або символів. частині наливного елемента виконані відкриті шліцьові виступи, які вступають в з'єднання з ребрами горловини пляшки. В нижній частині основи виконана кільцева лапка для утримання основи в наливному елементі, що загинається. Основа виконана з зовнішнім і внутрішнім виступами, створюючими відкриту зверху кільцеву порожнину, причому зовнішній виступ основи виконаний вище за внутрішній виступ. Наливний елемент містить внутрішню втулк у з верхнім заглушеним торцем і нижнім кільцевим виступом. Наливний елемент також містить засіб, запобігаюче повторне наповнення пляшки, причому цей засіб утворений кільцевим виступом внутрішньої втулки наливного елемента і кільцевою порожниною основи. Можливість здійснення корисної моделі, охарактеризованої приведеної вище сукупністю ознак, а також можливість реалізації призначення винаходу може бути підтверджений описом конструкції закупорювального пристрою, виконаного відповідно до корисної моделі. Опис конструкції пояснюється графічними матеріалами, на яких зображене наступне: на Фіг.1 показаний загальний вигляд закупорювального пристрою в розібраному стані; на Фіг.2 - вигляд в частковому перетині в розібраному стані; на Фіг.3 - загальний вигляд з частковим перетином; на Фіг.4 - вигляд В на Фіг.3; на Фіг.5 - розріз по А-А на Фіг.3; на Фіг.6 - вигляд 3 на Фіг.5; на Фіг.7 - закупорювальний пристрій у відкритому вигляді; на Фіг.8 - вигляд D на Фіг.7. Закупорювальний пристрій для пляшки містить зовнішню кришку 1, вн утрішню різьбову втулку 2, 7 24624 індикаторне кільце 3, корпус 4, наливний елемент 5, основа 6. Зовнішня кришка 1 має на внутрішній поверхні шліци зі сферичними вершинами 7. Внутрішня різьбова втулка 2 виконана з зовнішніми шліцами 8, взаємодіючими зі шліцами 7 кришки 1, з верхнім різьбленням 9 і додатковим нижнім різьбленням 10. Індикаторне кільце 3 містить на верхній зовнішній частині різь 11, взаємодіє з різьбленням 10 втулки 2. На внутрішній поверхні індикаторного кільця 3 виконані стопорні ребра 12 і зубчики 13. На бічній стінці циліндрового корпусу 4 виконані прорізні вікна 14 (на кресленні представлено 3 вікна). На внутрішній поверхні корпусу 4 виконаний кільцевий виступ 15, а також стопорні ребра 16. В нижній частині наливного елемента 5 виконані відкриті шліцьові виступи 17 зі округленими вершинами, які вступають в з'єднання з ребрами горловини пляшки. На зовнішній поверхні наливного елемента 5 виконані стопорні ребра 18 для фіксації з ребрами 16 корпусу 2, а також кільцеві канавки 19, взаємодіючі з кільцевим виступом 15 циліндрового корпусу 4, запобігаючи зняттю корпусу з наливного елемента. Наливний елемент 5 також має ребра 20 для з'єднання з ребрами 12 індикаторного кільця 3, які взаємодіють при загвинчуванні і стопорять при відгвинчуванні. На внутрішній поверхні наливного елемента 5 виконана кільцева лапка 21 для зчеплення з пляшкою, а на зовнішній поверхні наливного елемента 5 виконаний кільцевий поясочок 22 для фіксації в нижньому положенні з зубчиками 13 індикаторного кільця 3, а також чотири прямі виступи 23. В нижній частині основи 6 виконана кільцева лапка, що загинається, 24 для утримання основи в наливному елементі 5 за допомогою прямих виступів 23. Основа виконана із зовнішнім 25 і внутрішнім виступами 26, які створюють відкриту зверху кільцеву порожнину 27, причому зовнішній виступ 25 основи 6 виконаний вище за внутрішній виступ 25. Це створює додаткове ущільнення усередині наливного елемента від протікання рідини при нахилі пляшки. Крім того, наливний елемент 5 містить внутрішню втулку 28 з верхнім заглушеним торцем 29 і нижнім кільцевим виступом 30, з'єднану ребрами 31 з корпусом наливного елемента 5. Наливний елемент 5 містить засіб, запобігаючий повторному наповненню пляшки. Засіб, запобігаючий повторному наповненню пляшки, утворений кільцевим виступом 28 внутрішньої втулки 26 наливного елемента 5 і кільцевою порожниною 27 основи 6. При цьому кільцевий виступ 28 внутрішньої втулки розташований в кільцевій порожнині 27 основи з певним зазором. 8 Пристрій працює таким чином. При згвинчені кришки 1, одночасно відбувається відгвинчування індикаторного кільця 3 з внутрішньої втулки 2. При цьому за рахунок різного кроку верхнього і нижнього різь втулки 2, індикаторне кільце 3 розгвинчується раніше кришки і переміщається вертикально у внутрішню частину циліндрового корпусу 4, з упиняється напроти прорізних вікон 14 і зубчиками 13 зачіпляється за кільцевий поясочок 22 наливного елемента 5 і залишається закріпленим в цьому положенні. Таким чином, в прорізних вікнах 4 з'являється індикаторне кільце 3, забарвлене в контрастний колір з корпусом 4, сигналізуючи про відкриття пляшки. При загвинчуванні кришки 2 повторно, індикаторне кільце 3 залишається на місці за рахунок зчепленого зубчиків 13, не повертається в зворотне положення і залишається видимим. На індикаторному кільці можуть бути виконані ідентифікаційні написи, що характеризують виробника, фірмове найменування продукту або стан закупорювального пристрою, наприклад «відкрито», «open» і ін. При нахилі пляшки (не показана) рідина поступає через пропускний отвір основи 6 в кільцеву порожнину 27 далі по прохідних каналах наливного елемента 5 витікає з пляшки. При поверненні пляшки у вертикальне положення рідина, що знаходиться в прохідних каналах, поступає в кільцеву порожнину 27 засобу, що запобігає повторному наповненню пляшки, і далі в пляшку, створюючи надмірний тиск, перешкоджаючий подальшому надходженню рідини. Створене усередині ємності тиск перешкоджає заповненню ємності несанкціонованою рідиною. Всі деталі закупорювального пристрою виготовляються з екологічно чистих полімерних матеріалів: поліетилену і полістиролу на високопродуктивних термопластавтоматах литвом під тиском на прес-формах з горячеканальною системою і штампах. Закупорювання пляшки виконується натисненням зверху вниз за допомогою закупорювальної машини. Запропонований закупорювальний пристрій виконаний зі всіма деталями як один блок, може транспортуватися окремо і призначене для установки на пляшці. Корисна модель забезпечує додатковий рівень захисту від несанкціонованого розкриття за рахунок постачання легко видимим і розпізнаваним індикатором контролю розкриття, який дає ясну і необоротну вказівку, що пляшка раніше відкривалася, а також дозволяє підвищити надійність роботи при розливі рідини за рахунок відсутності механічних деталей в зливній втулці, що викликають неприємні наслідки, пов'язані з їх залипанием і заклинюванням. 9 Комп’ютерна в ерстка Н. Лисенко 24624 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
