Спосіб надбудови будівлі

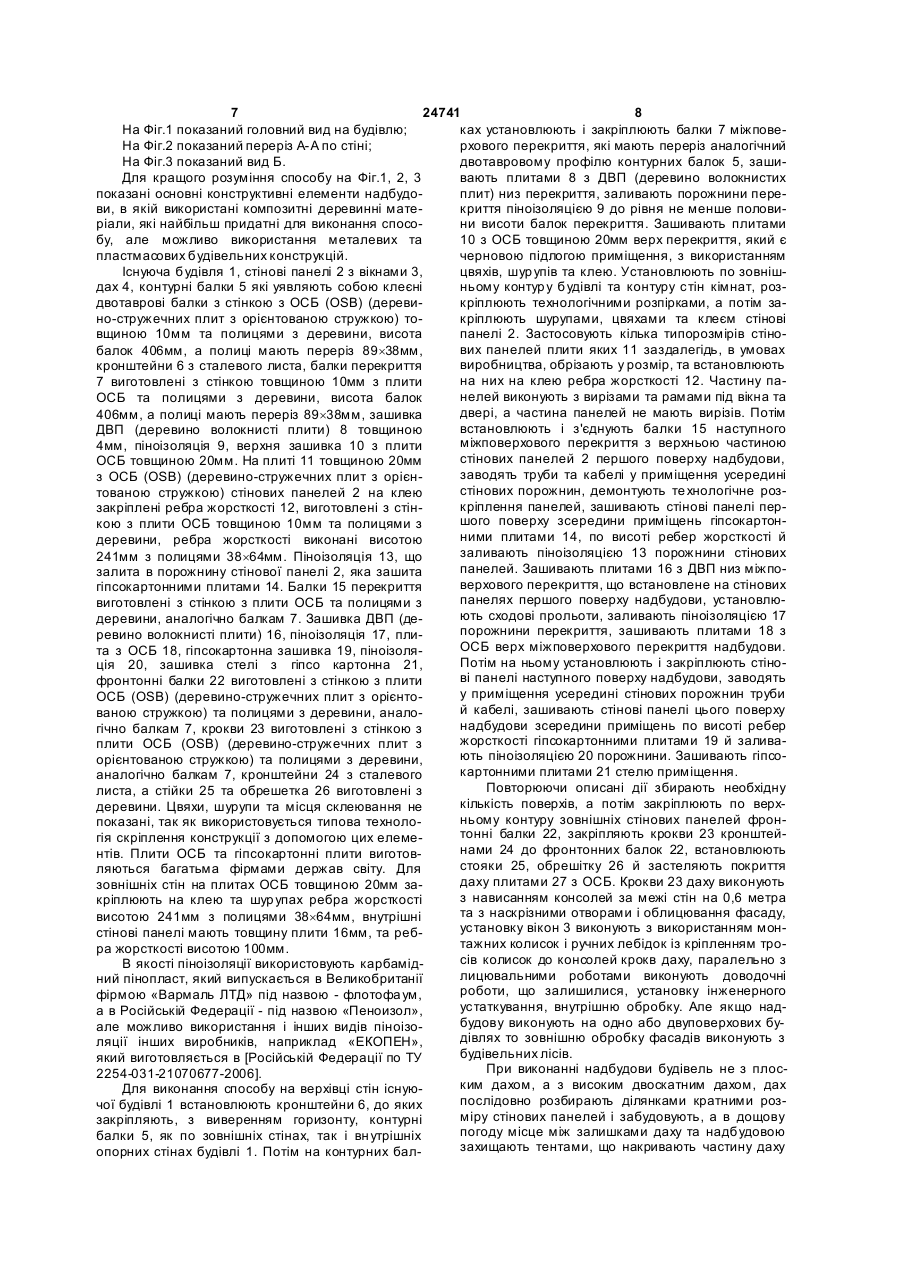

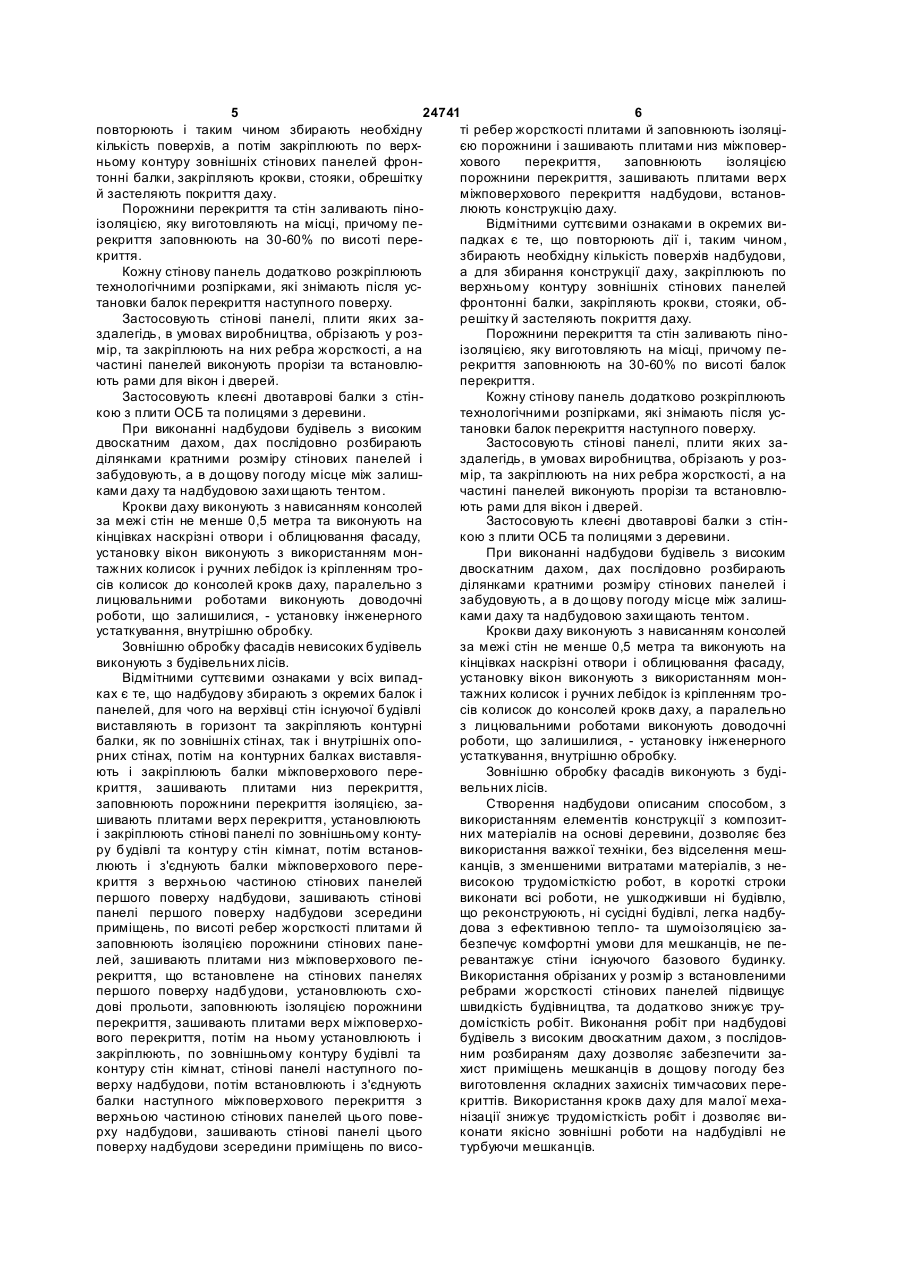

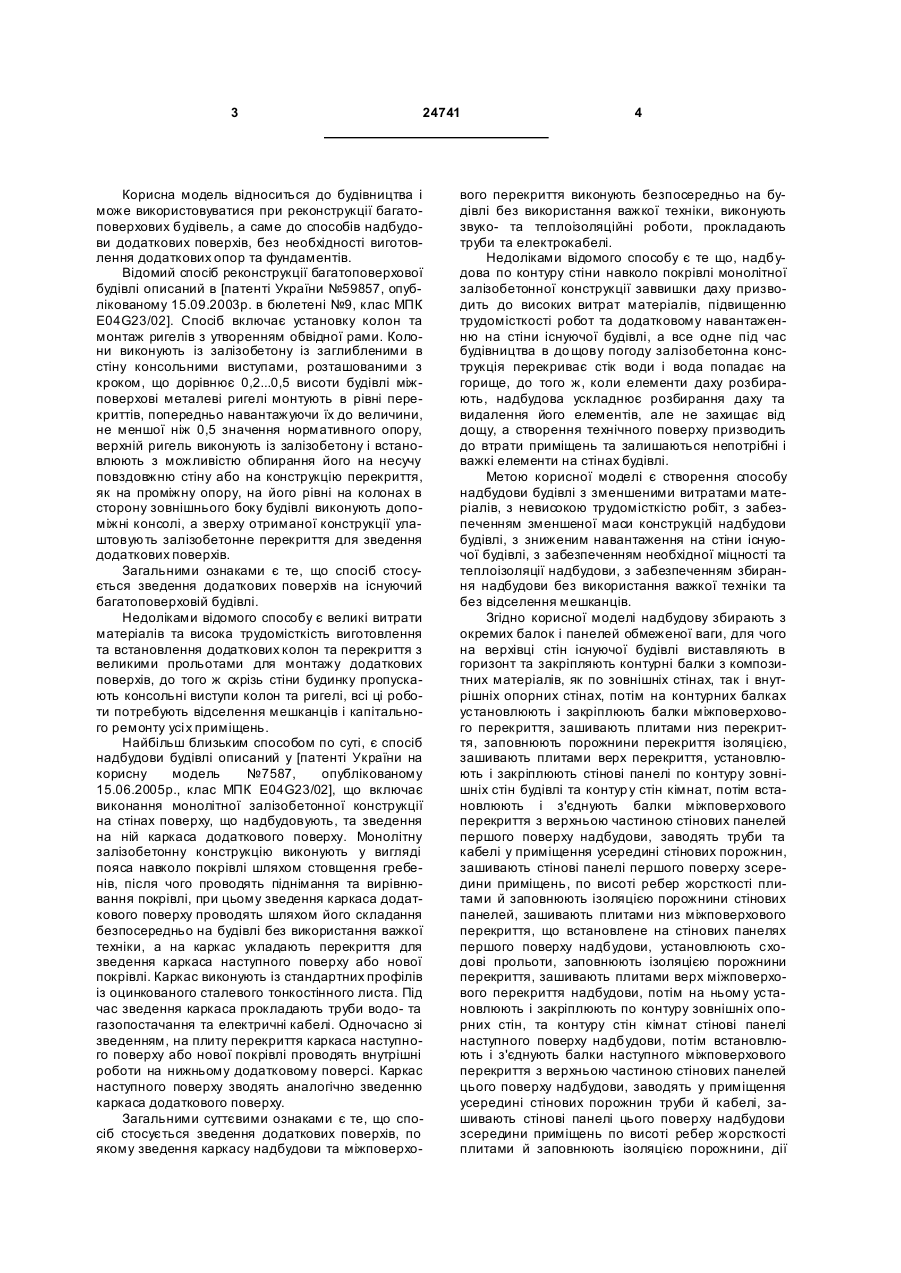

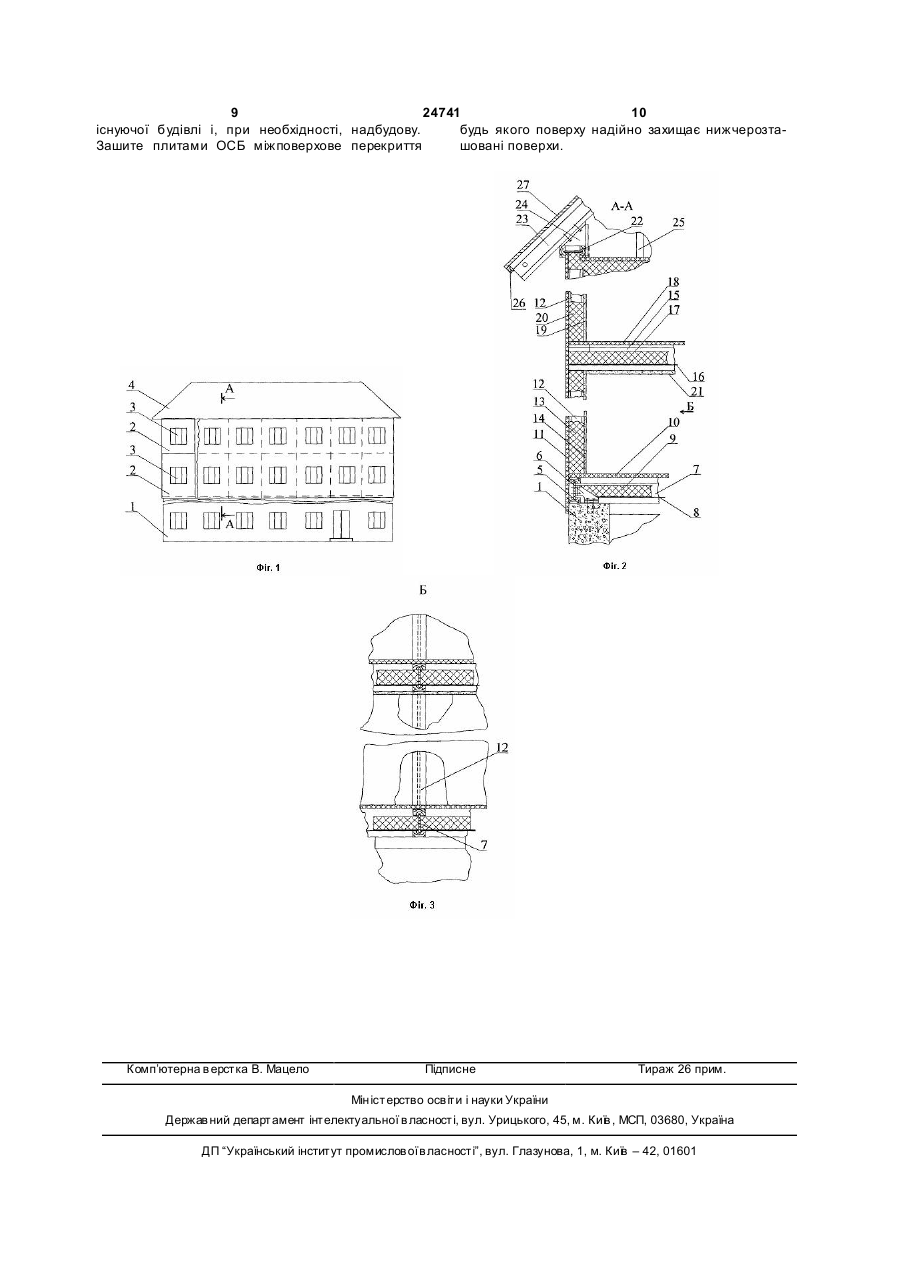

1.Спосіб надбудови будівлі, по якому зведення каркаса надбудови та міжповерхового перекриття виконують безпосередньо на будівлі без використання важкої техніки, виконують звуко- та теплоізоляційні роботи, прокладають труби та електрокабелі, який відрізняє ться тим, що надбудову збирають з окремих балок і панелей, для чого на верхівці стін існуючої будівлі виставляють в горизонт та закріпляють контурні балки, як по зовнішніх стінах, так і внутрішні х опорних стінах, потім на контурних балках виставляють і закріплюють балки міжповерхового перекриття, зашивають плитами низ перекриття, заповнюють порожнини перекриття ізоляцією, зашивають плитами верх перекриття, установлюють і закріплюють стінові панелі по зовнішньому контуру будівлі та контуру стін кімнат, потім встановлюють і з'єднують балки міжповерхового перекриття з верхньою частиною стінових панелей першого поверху надбудови, зашивають стінові панелі першого поверху надбудови зсередини приміщень, по висоті ребер жорсткості плитами й заповнюють ізоляцією порожнини стінових панелей, зашивають плитами низ міжповерхового перекриття, що встановлене на стінових панелях першого поверху надбудови, установлюють сходові марші, заповнюють ізоляцією порожнини перекриття, зашивають плитами верх міжповерхового перекриття, потім на ньому установлюють і закріплюють, по зовнішньому контуру буді влі та контур у стін кімнат, стінові панелі наступного поверху надбудови, потім встановлюють і з'єднують балки наступного міжповерхового перекриття з верхньою частиною стінових панелей цього поверху надбудови, зашивають стінові панелі цього поверху надбудови зсередини приміщень по висоті ребер жорсткості плитами й заповнюють ізоляцією порожнини і зашивають плитами низ міжповерхового перекриття, заповнюють ізо 2 (19) 1 3 24741 Корисна модель відноситься до будівництва і може використовуватися при реконструкції багатоповерхових будівель, а саме до способів надбудови додаткових поверхів, без необхідності виготовлення додаткових опор та фундаментів. Відомий спосіб реконструкції багатоповерхової будівлі описаний в [патенті України №59857, опублікованому 15.09.2003р. в бюлетені №9, клас МПК E04G23/02]. Спосіб включає установку колон та монтаж ригелів з утворенням обвідної рами. Колони виконують із залізобетону із заглибленими в стіну консольними виступами, розташованими з кроком, що дорівнює 0,2...0,5 висоти будівлі міжповерхові металеві ригелі монтують в рівні перекриттів, попередньо навантажуючи їх до величини, не меншої ніж 0,5 значення нормативного опору, верхній ригель виконують із залізобетону і встановлюють з можливістю обпирання його на несучу повздовжню стіну або на конструкцію перекриття, як на проміжну опору, на його рівні на колонах в сторону зовнішнього боку будівлі виконують допоміжні консолі, а зверху отриманої конструкції улаштовують залізобетонне перекриття для зведення додаткових поверхів. Загальними ознаками є те, що спосіб стосується зведення додаткових поверхів на існуючий багатоповерховій будівлі. Недоліками відомого способу є великі витрати матеріалів та висока трудомісткість виготовлення та встановлення додаткових колон та перекриття з великими прольотами для монтажу додаткових поверхів, до того ж скрізь стіни будинку пропускають консольні виступи колон та ригелі, всі ці роботи потребують відселення мешканців і капітального ремонту усі х приміщень. Найбільш близьким способом по суті, є спосіб надбудови будівлі описаний у [патенті України на корисну модель №7587, опублікованому 15.06.2005р., клас МПК E04G23/02], що включає виконання монолітної залізобетонної конструкції на стінах поверху, що надбудовують, та зведення на ній каркаса додаткового поверху. Монолітну залізобетонну конструкцію виконують у вигляді пояса навколо покрівлі шляхом стовщення гребенів, після чого проводять піднімання та вирівнювання покрівлі, при цьому зведення каркаса додаткового поверху проводять шляхом його складання безпосередньо на будівлі без використання важкої техніки, а на каркас укладають перекриття для зведення каркаса наступного поверху або нової покрівлі. Каркас виконують із стандартних профілів із оцинкованого сталевого тонкостінного листа. Під час зведення каркаса прокладають труби водо- та газопостачання та електричні кабелі. Одночасно зі зведенням, на плиту перекриття каркаса наступного поверху або нової покрівлі проводять внутрішні роботи на нижньому додатковому поверсі. Каркас наступного поверху зводять аналогічно зведенню каркаса додаткового поверху. Загальними суттєвими ознаками є те, що спосіб стосується зведення додаткових поверхів, по якому зведення каркасу надбудови та міжповерхо 4 вого перекриття виконують безпосередньо на будівлі без використання важкої техніки, виконують звуко- та теплоізоляційні роботи, прокладають труби та електрокабелі. Недоліками відомого способу є те що, надбудова по контуру стіни навколо покрівлі монолітної залізобетонної конструкції заввишки даху призводить до високих витрат матеріалів, підвищенню трудомісткості робот та додатковому навантаженню на стіни існуючої будівлі, а все одне під час будівництва в до щову погоду залізобетонна конструкція перекриває стік води і вода попадає на горище, до того ж, коли елементи даху розбирають, надбудова ускладнює розбирання даху та видалення його елементів, але не захищає від дощу, а створення технічного поверху призводить до втрати приміщень та залишаються непотрібні і важкі елементи на стінах будівлі. Метою корисної моделі є створення способу надбудови будівлі з зменшеними витратами матеріалів, з невисокою трудомісткістю робіт, з забезпеченням зменшеної маси конструкцій надбудови будівлі, з зниженим навантаження на стіни існуючої будівлі, з забезпеченням необхідної міцності та теплоізоляції надбудови, з забезпеченням збирання надбудови без використання важкої техніки та без відселення мешканців. Згідно корисної моделі надбудову збирають з окремих балок і панелей обмеженої ваги, для чого на верхівці стін існуючої будівлі виставляють в горизонт та закріпляють контурні балки з композитних матеріалів, як по зовнішніх стінах, так і внутрішніх опорних стінах, потім на контурних балках установлюють і закріплюють балки міжповерхового перекриття, зашивають плитами низ перекриття, заповнюють порожнини перекриття ізоляцією, зашивають плитами верх перекриття, установлюють і закріплюють стінові панелі по контуру зовнішніх стін будівлі та контур у стін кімнат, потім встановлюють і з'єднують балки міжповерхового перекриття з верхньою частиною стінових панелей першого поверху надбудови, заводять труби та кабелі у приміщення усередині стінових порожнин, зашивають стінові панелі першого поверху зсередини приміщень, по висоті ребер жорсткості плитами й заповнюють ізоляцією порожнини стінових панелей, зашивають плитами низ міжповерхового перекриття, що встановлене на стінових панелях першого поверху надбудови, установлюють сходові прольоти, заповнюють ізоляцією порожнини перекриття, зашивають плитами верх міжповерхового перекриття надбудови, потім на ньому установлюють і закріплюють по контуру зовнішніх опорних стін, та контуру стін кімнат стінові панелі наступного поверху надбудови, потім встановлюють і з'єднують балки наступного міжповерхового перекриття з верхньою частиною стінових панелей цього поверху надбудови, заводять у приміщення усередині стінових порожнин труби й кабелі, зашивають стінові панелі цього поверху надбудови зсередини приміщень по висоті ребер жорсткості плитами й заповнюють ізоляцією порожнини, дії 5 24741 6 повторюють і таким чином збирають необхідну ті ребер жорсткості плитами й заповнюють ізоляцікількість поверхів, а потім закріплюють по верхєю порожнини і зашивають плитами низ міжповерньому контуру зовнішніх стінових панелей фронхового перекриття, заповнюють ізоляцією тонні балки, закріпляють крокви, стояки, обрешітку порожнини перекриття, зашивають плитами верх й застеляють покриття даху. міжповерхового перекриття надбудови, встановПорожнини перекриття та стін заливають пінолюють конструкцію даху. ізоляцією, яку виготовляють на місці, причому пеВідмітними суттєвими ознаками в окремих вирекриття заповнюють на 30-60% по висоті перепадках є те, що повторюють дії і, таким чином, криття. збирають необхідну кількість поверхів надбудови, Кожну стінову панель додатково розкріплюють а для збирання конструкції даху, закріплюють по технологічними розпірками, які знімають після усверхньому контуру зовнішніх стінових панелей тановки балок перекриття наступного поверху. фронтонні балки, закріпляють крокви, стояки, обЗастосовують стінові панелі, плити яких зарешітку й застеляють покриття даху. здалегідь, в умовах виробництва, обрізають у розПорожнини перекриття та стін заливають піномір, та закріплюють на них ребра жорсткості, а на ізоляцією, яку виготовляють на місці, причому печастині панелей виконують прорізи та встановлюрекриття заповнюють на 30-60% по висоті балок ють рами для віконі дверей. перекриття. Застосовують клеєні двотаврові балки з стінКожну стінову панель додатково розкріплюють кою з плити ОСБ та полицями з деревини. технологічними розпірками, які знімають після усПри виконанні надбудови будівель з високим тановки балок перекриття наступного поверху. двоскатним дахом, дах послідовно розбирають Застосовують стінові панелі, плити яких заділянками кратними розміру стінових панелей і здалегідь, в умовах виробництва, обрізають у роззабудовують, а в до щову погоду місце між залишмір, та закріплюють на них ребра жорсткості, а на ками даху та надбудовою захи щають тентом. частині панелей виконують прорізи та встановлюКрокви даху виконують з нависанням консолей ють рами для вікон і дверей. за межі стін не менше 0,5 метра та виконують на Застосовують клеєні двотаврові балки з стінкінцівках наскрізні отвори і облицювання фасаду, кою з плити ОСБ та полицями з деревини. установку вікон виконують з використанням монПри виконанні надбудови будівель з високим тажних колисок і ручних лебідок із кріпленням тродвоскатним дахом, дах послідовно розбирають сів колисок до консолей крокв даху, паралельно з ділянками кратними розміру стінових панелей і лицювальними роботами виконують доводочні забудовують, а в до щову погоду місце між залишроботи, що залишилися, - установку інженерного ками даху та надбудовою захи щають тентом. устаткування, внутрішню обробку. Крокви даху виконують з нависанням консолей Зовнішню обробку фасадів невисоких будівель за межі стін не менше 0,5 метра та виконують на виконують з будівельних лісів. кінцівках наскрізні отвори і облицювання фасаду, Відмітними суттєвими ознаками у всіх випадустановку вікон виконують з використанням монках є те, що надбудову збирають з окремих балок і тажних колисок і ручних лебідок із кріпленням тропанелей, для чого на верхівці стін існуючої будівлі сів колисок до консолей крокв даху, а паралельно виставляють в горизонт та закріпляють контурні з лицювальними роботами виконують доводочні балки, як по зовнішніх стінах, так і внутрішніх опороботи, що залишилися, - установку інженерного рних стінах, потім на контурних балках виставляустаткування, внутрішню обробку. ють і закріплюють балки міжповерхового переЗовнішню обробку фасадів виконують з будікриття, зашивають плитами низ перекриття, вельних лісів. заповнюють порожнини перекриття ізоляцією, заСтворення надбудови описаним способом, з шивають плитами верх перекриття, установлюють використанням елементів конструкції з композиті закріплюють стінові панелі по зовнішньому контуних матеріалів на основі деревини, дозволяє без ру будівлі та контур у стін кімнат, потім встановвикористання важкої техніки, без відселення мешлюють і з'єднують балки міжповерхового переканців, з зменшеними витратами матеріалів, з некриття з верхньою частиною стінових панелей високою трудомісткістю робот, в короткі строки першого поверху надбудови, зашивають стінові виконати всі роботи, не ушкодживши ні будівлю, панелі першого поверху надбудови зсередини що реконструюють, ні сусідні будівлі, легка надбуприміщень, по висоті ребер жорсткості плитами й дова з ефективною тепло- та шумоізоляцією зазаповнюють ізоляцією порожнини стінових панебезпечує комфортні умови для мешканців, не пелей, зашивають плитами низ міжповерхового перевантажує стіни існуючого базового будинку. рекриття, що встановлене на стінових панелях Використання обрізаних у розмір з встановленими першого поверху надбудови, установлюють схоребрами жорсткості стінових панелей підвищує дові прольоти, заповнюють ізоляцією порожнини швидкість будівництва, та додатково знижує труперекриття, зашивають плитами верх міжповерходомісткість робіт. Виконання робіт при надбудові вого перекриття, потім на ньому установлюють і будівель з високим двоскатним дахом, з послідовзакріплюють, по зовнішньому контуру будівлі та ним розбираням даху дозволяє забезпечити законтуру стін кімнат, стінові панелі наступного похист приміщень мешканців в дощову погоду без верху надбудови, потім встановлюють і з'єднують виготовлення складних захисніх тимчасових перебалки наступного міжповерхового перекриття з криттів. Використання крокв даху для малої мехаверхньою частиною стінових панелей цього повенізації знижує трудомісткість робіт і дозволяє вирху надбудови, зашивають стінові панелі цього конати якісно зовнішні роботи на надбудівлі не поверху надбудови зсередини приміщень по висотурбуючи мешканців. 7 24741 8 На Фіг.1 показаний головний вид на будівлю; ках установлюють і закріплюють балки 7 міжповеНа Фіг.2 показаний переріз А-А по стіні; рхового перекриття, які мають переріз аналогічний На Фіг.3 показаний вид Б. двотавровому профілю контурних балок 5, зашиДля кращого розуміння способу на Фіг.1, 2, 3 вають плитами 8 з ДВП (деревино волокнистих показані основні конструктивні елементи надбудоплит) низ перекриття, заливають порожнини переви, в якій використані композитні деревинні матекриття піноізоляцією 9 до рівня не менше половиріали, які найбільш придатні для виконання спосони висоти балок перекриття. Зашивають плитами бу, але можливо використання металевих та 10 з ОСБ товщиною 20мм верх перекриття, який є пластмасових будівельних конструкцій. черновою підлогою приміщення, з використанням Існуюча будівля 1, стінові панелі 2 з вікнами 3, цвяхів, шур упів та клею. Установлюють по зовнішдах 4, контурні балки 5 які уявляють собою клеєні ньому контур у будівлі та контуру стін кімнат, роздвотаврові балки з стінкою з ОСБ (OSB) (деревикріплюють технологічними розпірками, а потім зано-стружечних плит з орієнтованою стружкою) токріплюють шурупами, цвяхами та клеєм стінові вщиною 10мм та полицями з деревини, висота панелі 2. Застосовують кілька типорозмірів стінових панелей плити яких 11 заздалегідь, в умовах балок 406мм, а полиці мають переріз 89´38мм, виробництва, обрізають у розмір, та встановлюють кронштейни 6 з сталевого листа, балки перекриття на них на клею ребра жорсткості 12. Частину па7 виготовлені з стінкою товщиною 10мм з плити нелей виконують з вирізами та рамами під вікна та ОСБ та полицями з деревини, висота балок двері, а частина панелей не мають вирізів. Потім 406мм, а полиці мають переріз 89´38мм, зашивка встановлюють і з'єднують балки 15 наступного ДВП (деревино волокнисті плити) 8 товщиною міжповерхового перекриття з верхньою частиною 4мм, піноізоляція 9, верхня зашивка 10 з плити стінових панелей 2 першого поверху надбудови, ОСБ товщиною 20мм. На плиті 11 товщиною 20мм заводять труби та кабелі у приміщення усередині з ОСБ (OSB) (деревино-стружечних плит з орієнстінових порожнин, демонтують те хнологічне розтованою стружкою) стінових панелей 2 на клею кріплення панелей, зашивають стінові панелі перзакріплені ребра жорсткості 12, виготовлені з стіншого поверху зсередини приміщень гіпсокартонкою з плити ОСБ товщиною 10мм та полицями з ними плитами 14, по висоті ребер жорсткості й деревини, ребра жорсткості виконані висотою заливають піноізоляцією 13 порожнини стінових 241мм з полицями 38´64мм. Піноізоляція 13, що панелей. Зашивають плитами 16 з ДВП низ міжпозалита в порожнину стінової панелі 2, яка зашита верхового перекриття, що встановлене на стінових гіпсокартонними плитами 14. Балки 15 перекриття панелях першого поверху надбудови, установлювиготовлені з стінкою з плити ОСБ та полицями з ють сходові прольоти, заливають піноізоляцією 17 деревини, аналогічно балкам 7. Зашивка ДВП (депорожнини перекриття, зашивають плитами 18 з ревино волокнисті плити) 16, піноізоляція 17, плиОСБ верх міжповерхового перекриття надбудови. та з ОСБ 18, гіпсокартонна зашивка 19, піноізоляПотім на ньому установлюють і закріплюють стіноція 20, зашивка стелі з гіпсо картонна 21, ві панелі наступного поверху надбудови, заводять фронтонні балки 22 виготовлені з стінкою з плити у приміщення усередині стінових порожнин труби ОСБ (OSB) (деревино-стружечних плит з орієнтой кабелі, зашивають стінові панелі цього поверху ваною стружкою) та полицями з деревини, аналонадбудови зсередини приміщень по висоті ребер гічно балкам 7, крокви 23 виготовлені з стінкою з жорсткості гіпсокартонними плитами 19 й заливаплити ОСБ (OSB) (деревино-стружечних плит з ють піноізоляцією 20 порожнини. Зашивають гіпсоорієнтованою стружкою) та полицями з деревини, картонними плитами 21 стелю приміщення. аналогічно балкам 7, кронштейни 24 з сталевого Повторюючи описані дії збирають необхідну листа, а стійки 25 та обрешетка 26 виготовлені з кількість поверхів, а потім закріплюють по верхдеревини. Цвяхи, шурупи та місця склеювання не ньому контуру зовнішніх стінових панелей фронпоказані, так як використовується типова технолотонні балки 22, закріпляють крокви 23 кронштейгія скріплення конструкції з допомогою цих елеменами 24 до фронтонних балок 22, встановлюють нтів. Плити ОСБ та гіпсокартонні плити виготовстояки 25, обрешітку 26 й застеляють покриття ляються багатьма фірмами держав світу. Для даху плитами 27 з ОСБ. Крокви 23 даху виконують зовнішніх стін на плитах ОСБ товщиною 20мм заз нависанням консолей за межі стін на 0,6 метра кріплюють на клею та шур упах ребра жорсткості та з наскрізними отворами і облицювання фасаду, висотою 241мм з полицями 38´64мм, внутрішні установку вікон 3 виконують з використанням монстінові панелі мають товщину плити 16мм, та ребтажних колисок і ручних лебідок із кріпленням трора жорсткості висотою 100мм. сів колисок до консолей крокв даху, паралельно з В якості піноізоляції використовують карбамідлицювальними роботами виконують доводочні ний пінопласт, який випускається в Великобританії роботи, що залишилися, установку інженерного фірмою «Вармаль ЛТД» під назвою - флотофа ум, устаткування, внутрішню обробку. Але якщо нада в Російській Федерації - під назвою «Пеноизол», будову виконують на одно або двуповерхових буале можливо використання і інших видів піноізодівлях то зовнішню обробку фасадів виконують з ляції інших виробників, наприклад «ЕКОПЕН», будівельних лісів. який виготовляється в [Російській Федерації по ТУ При виконанні надбудови будівель не з плос2254-031-21070677-2006]. ким дахом, а з високим двоскатним дахом, дах Для виконання способу на верхівці стін існуюпослідовно розбирають ділянками кратними розчої будівлі 1 встановлюють кронштейни 6, до яких міру стінових панелей і забудовують, а в дощову закріпляють, з виверенням горизонту, контурні погоду місце між залишками даху та надбудовою балки 5, як по зовнішніх стінах, так і вн утрішніх захищають тентами, що накривають частину даху опорних стінах будівлі 1. Потім на контурних бал 9 24741 10 існуючої будівлі і, при необхідності, надбудову. будь якого поверху надійно захищає нижчерозтаЗашите плитами ОСБ міжповерхове перекриття шовані поверхи. Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
