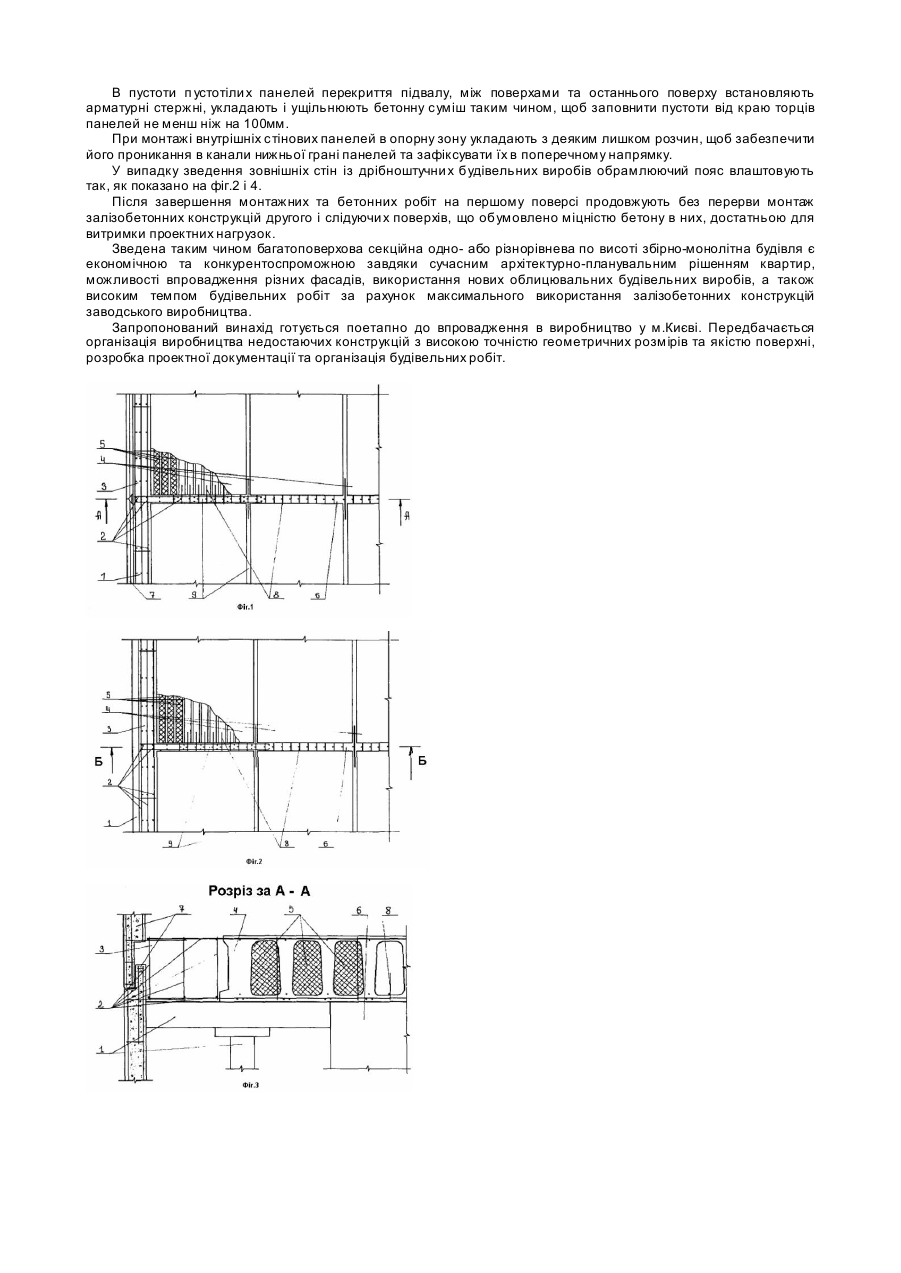

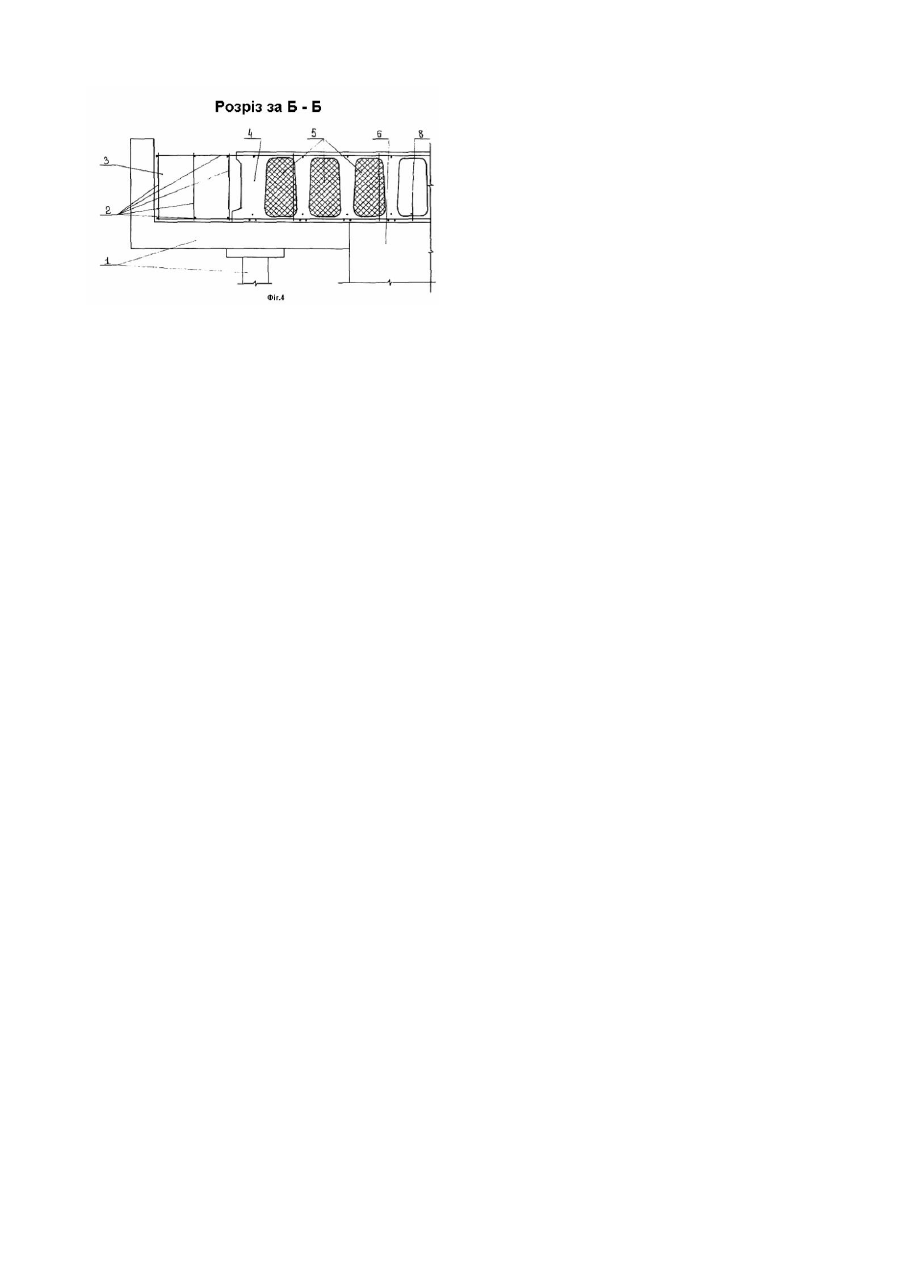

Спосіб зведення багатоповерхової збірно-монолітної будівлі

Передбачуваний винахід відноситься до будівництва, а саме до будівель, що зводяться із збірного і монолітного залізобетону, або інших штучних кам'яних матеріалів безпосередньо на будівельному майданчику, а також до каркасу збірно-монолітних конструкцій і може бути використаний для будівництва цивільних, в т.ч., житлових і промислових будівель. Відомий спосіб зведення монолітної багатоповерхової будівлі (патент RU, №2032032, Е04В1/16, 27.03.1995), що включає влаштування фундаментів, зведення стін різного по висоті рівня, монтаж перекриттів та покриття. Стіни, перекриття та покриття, згідно з цим рішенням, утворені з шару жорсткого плитного утеплювача, арматурних сіток, з'єднаних між собою стержнями, та шарів торкрет-бетону з двох сторін. Зовнішні та внутрішні стіни і перекриття утворюють окремі об'ємні блоки, а покриття виконано плоским, похилим, або арковим. Такі рішення спрямовані на зменшення трудомісткості та собівартості робіт. Недоліком способу є те, що при зведенні будівлі має місце нераціональне використання (осипання) торкретбетону, значні обсяги торкрет-бетонування та необхідність проведення трудомістких штукатурних робіт, що знижує надійність конструкції, а також темпи будівельних робіт Відомий також спосіб зведення багатоповерхової різнорівневої по висоті будівлі (патент RU, 2160347, Е04Н1/04, 10.12.2000), який включає влаштування фундаментів, монтаж внутрішніх стін, перекриття та покриття із крупно розмірних панелей, та зведення різних по висоті стін із коміркових блоків. Використання при реалізації даного винаходу збірних залізобетонних конструкцій обумовлює можливість достатньо інтенсивно вести монтаж будівлі, але він не дозволяє зводити будинки з сучасними архітектурними формами, в т.ч., з вільними архітектурно-планувальними рішеннями квартир. В основу винаходу поставлено задачу вдосконалити відомий спосіб зведення багатоповерхової секційної одно- або різнорівневої будівлі шляхом зміни операцій по зведенню збірно-монолітної несучої конструкції будівлі, що дозволить упровадити сучасне гнучке архітектурно-планувальне рішення та можливість перепланування квартир при одночасному прискоренні і здешевленні будівництва та покращенні властивостей зведеної будівлі, а саме: тепло- і гідроізоляційних, сейсмо- і вибухостійкості, міцності, жорсткості, стійкості та надійності. Це також надасть можливість зводити будівлі складної архітектурної форми, а саме з замоноліченими по периметру перекриття обрамлюючими поясами жорсткості, панелями лоджій та балконів. Поставлена задача вирішується тим, що у відомій багатоповерховій секційній одно- або різнорівневій будівлі, що включає влаштування фундаментів, монтаж сходово-ліфтових вузлів, вн утрішні х і зовнішніх панелей стін та перекриття, згідно винаходу вн утрішні панелі мають по центру опорної грані канавку, а на верхній - випуски арматури, панелі зовнішніх стін одношарові з облицюванням або без нього та випусками арматури по периметру, пустотілі плити перекриття мірної довжини з необхідними вирізами, всі стики яких з внутрішніми і зовнішніми стіновими панелями і між собою, а також обрамляючий перекриття пояс та місця влаштування плит балконів і лоджій армують, замонолічують, утворюючи єдиний для всієї конструкції залізобетонний пояс та жорсткий збірномонолітний каркас будівлі. Використання основних збірних залізобетонних виробів і конструкцій з проектною міцністю бетону, дозволяє інтенсивно вести монтаж каркасу будівлі в умовах будівельного майданчику, вла штовувати мінімальний обсяг опалубки, армування стиків панелей перекриття в місцях їх обпирання на панелі внутрішніх і зовнішніх стін, а також по периметру, в місцях примикання зовнішніх панелей та панелей лоджій і балконів будівлі, їх замонолічування. При такому способі зведення багатоповерхової будівлі буде забезпечена довговічна, надійна сумісна робота стовбура жорсткості у складі сходово-ліфтових вузлів, поздовжніх та поперечних діафрагм жорсткості із панелей внутрішніх і зовнішніх стін, а також жорстких дисків перекриттів та покриття із пустотілих панелей з замоноліченими на панелях вн утрішніх стін стиках та обрамлюючого залізобетонного пояса. Виготовлення зовнішніх панелей із облицювальними матеріалами, армування їх стиків та бетонування по периметру дозволяє забезпечити архітектурну виразність та водонепроникність фасадів і створити безпечні умови праці при зведенні будівлі. Теплоізоляція забезпечується використанням ефективних жорстких теплоізоляційних плит в зовнішніх огороджуючих конструкціях, а також в перекриттях підлоги першого і стелі останнього поверхів. Заповнення трьох пусто т пустотіли х панелей теплоізоляційним матеріалом дозволяє на 80-90 % ліквідувати містки холоду в перекриттях та покритті в місцях вла штування зовнішніх стін будівлі. Багатоповерхова будівля може складатись з однієї або кількох секцій, в т.ч., поворотних, одно- або різнорівневих по висоті. Для поворотних секцій торці пустотілих панелей перекриття виконують під кутом. Така збірно-монолітна конструкція будівлі в порівнянні з традиційним каркасно-монолітним та збірним домобудуванням має ряд переваг, а саме: висока економічна ефективність в процесі будівництва і експлуатації; багатофункціональність використання, гнучкість архітектурно-планувальних рішень, можливість перепланування в ході будівельних робіт і в період експлуатації; універсальність архітектурних рішень фасадів та теплозахисту зовнішніх огороджуючих конструкцій. Сутність винаходу пояснюється кресленнями, де на фіг.1 показано фрагмент плану перекриття з панелями зовнішніх стін та заармованими стиками і обрамлюючим поясом , на фіг.2 - те саме, без панелей зовнішніх стін, на фіг.3 - фрагмент вузла стикування пустотілої панелі з теплоізоляційним матеріалом в пустота х з панелями зовнішніх стін, армування та влаштування обрамлюючого залізобетонного монолітного пояса, а на фіг.4 - те саме, без панелей зовнішніх стін. Приклад здійснення способу. Відомим чином виконують роботи по влаштуванню основ, фундаментів, при необхідності - автопаркінгу, підвалу, сходово-ліфтових вузлів, поздовжніх та поперечних внутрішніх, а також зовнішніх стінових панелей першого поверху. По периметру секції встановлюють нижню і бокову опалубки 1 обрамлюючого пояса 3, а також виступаючих, в т.ч. фігурних частин панелей перекриття балконів та лоджій. Арматурою 2і 8 армують пояс 3 та стики 9 панелей перекриття 4 між собою, з внутрішніми 6 та зовнішніми 7 панелями, а також виступаючі панелі перекриття балконів та лоджій. Бетонують всі горизонтальні стики, обрамлюючий пояс та панелі перекриття балконів і лоджій, наносять з середини будівлі торкрет - бетон на вертикальні стики зовнішніх стін. В пустоти п устотіли х панелей перекриття підвалу, між поверхами та останнього поверху встановляють арматурні стержні, укладають і ущільнюють бетонну суміш таким чином, щоб заповнити пустоти від краю торців панелей не менш ніж на 100мм. При монтажі внутрішніх стінових панелей в опорну зону укладають з деяким лишком розчин, щоб забезпечити його проникання в канали нижньої грані панелей та зафіксувати їх в поперечному напрямку. У випадку зведення зовнішніх стін із дрібноштучни х будівельних виробів обрамлюючий пояс влаштовують так, як показано на фіг.2 і 4. Після завершення монтажних та бетонних робіт на першому поверсі продовжують без перерви монтаж залізобетонних конструкцій другого і слідуючи х поверхів, що обумовлено міцністю бетону в них, достатньою для витримки проектних нагрузок. Зведена таким чином багатоповерхова секційна одно- або різнорівнева по висоті збірно-монолітна будівля є економічною та конкурентоспроможною завдяки сучасним архітектурно-планувальним рішенням квартир, можливості впровадження різних фасадів, використання нових облицювальних будівельних виробів, а також високим темпом будівельних робіт за рахунок максимального використання залізобетонних конструкцій заводського виробництва. Запропонований винахід готується поетапно до впровадження в виробництво у м.Києві. Передбачається організація виробництва недостаючих конструкцій з високою точністю геометричних розмірів та якістю поверхні, розробка проектної документації та організація будівельних робіт.
