Спосіб проведення перевірки та регулювання параметрів джерел електроживлення засобів зв`язку

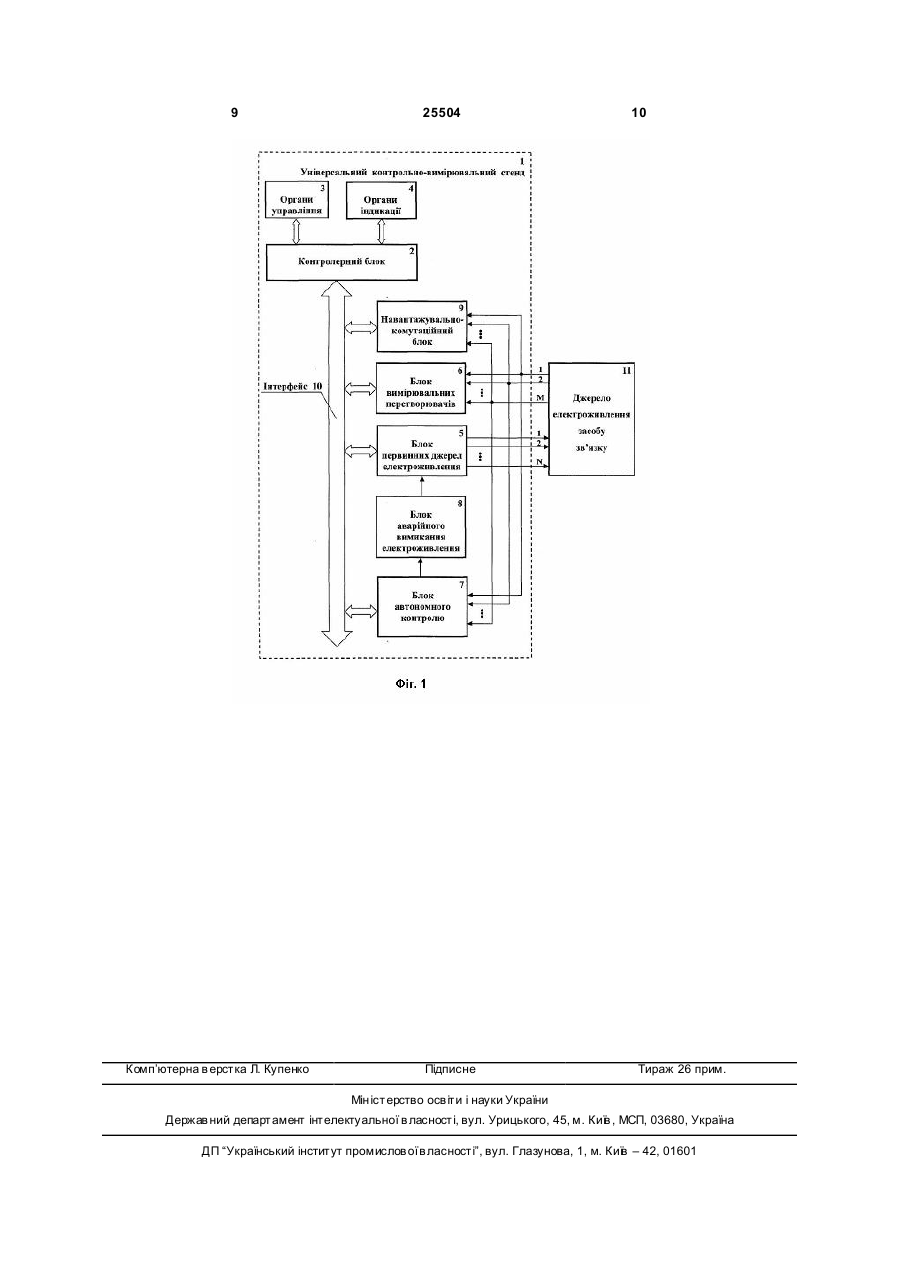

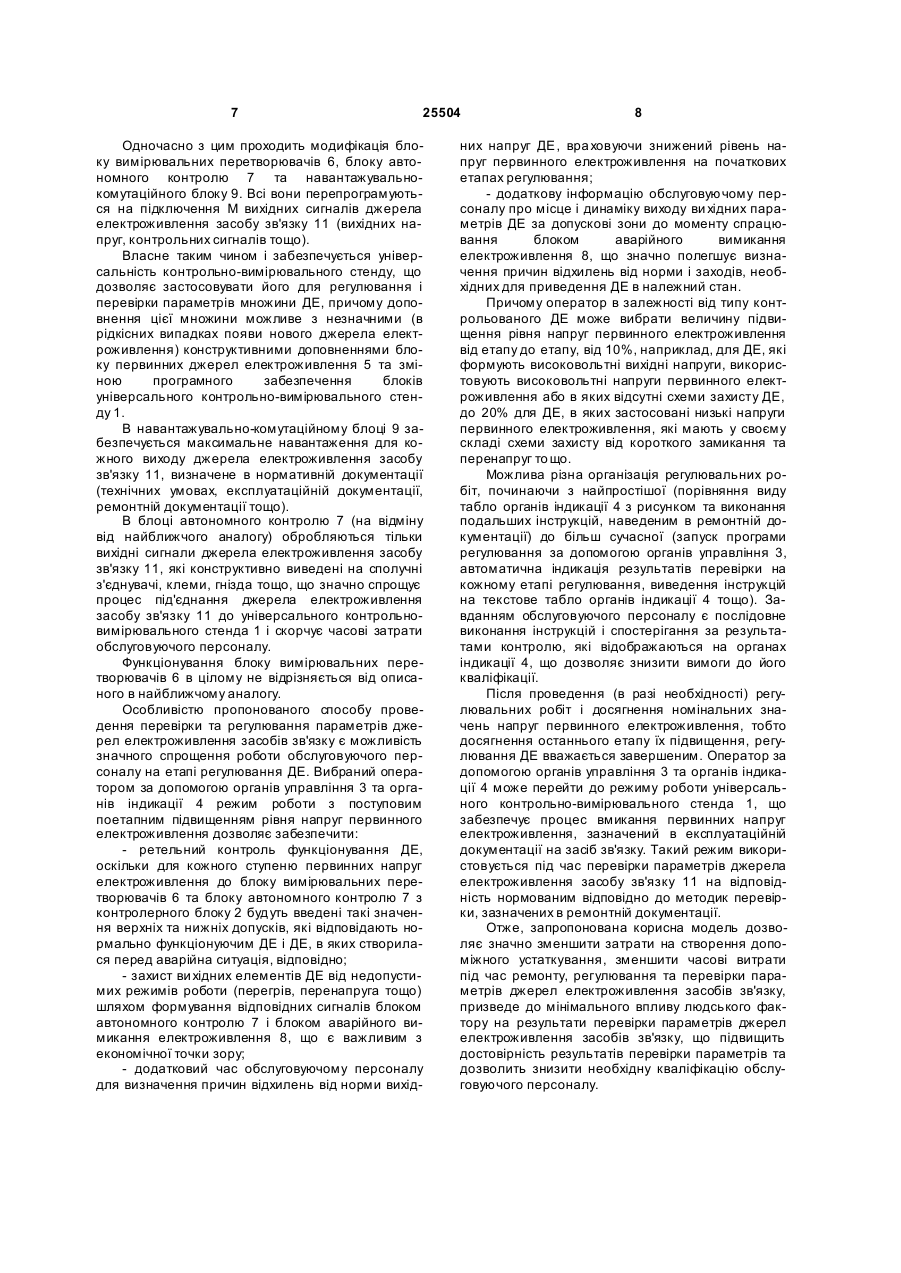

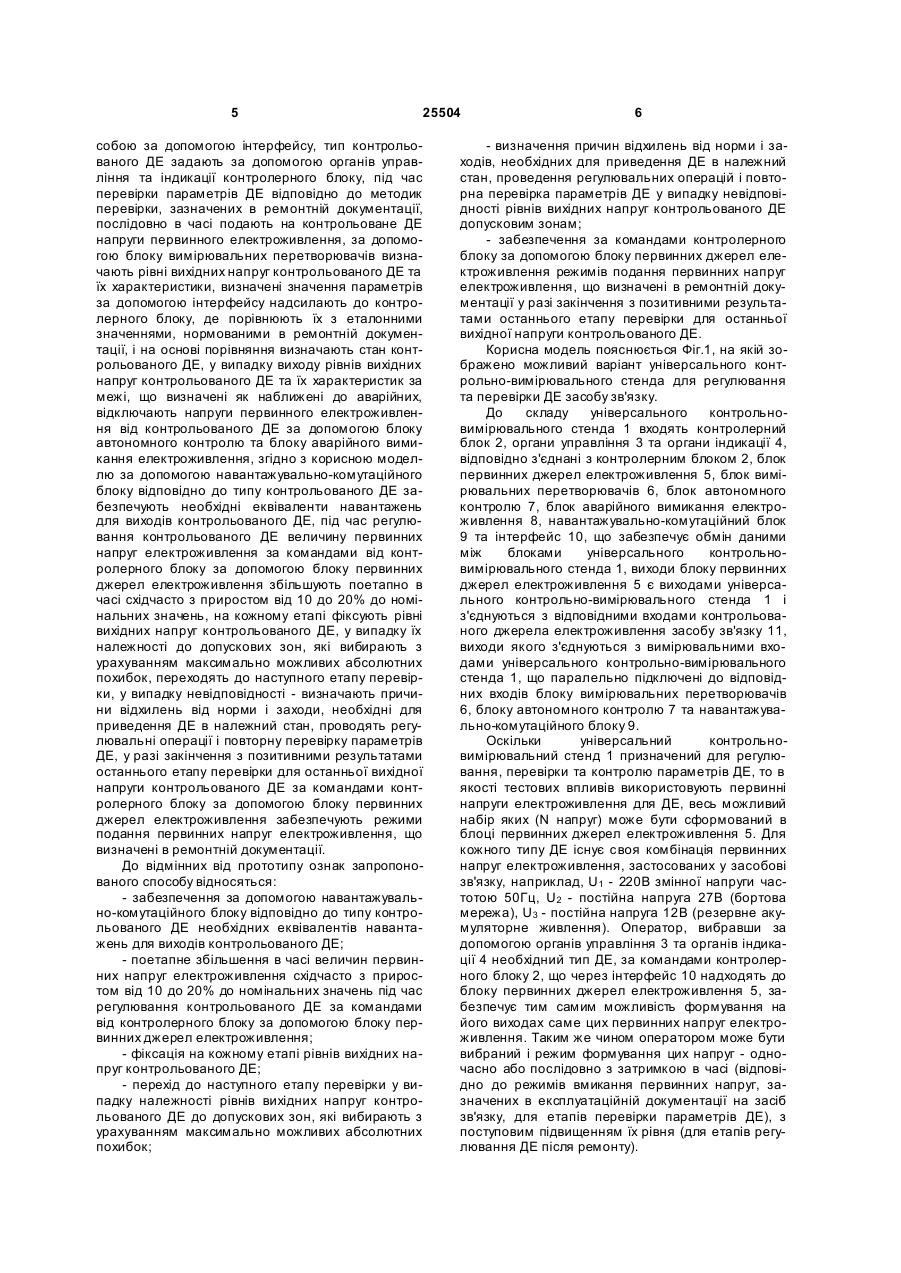

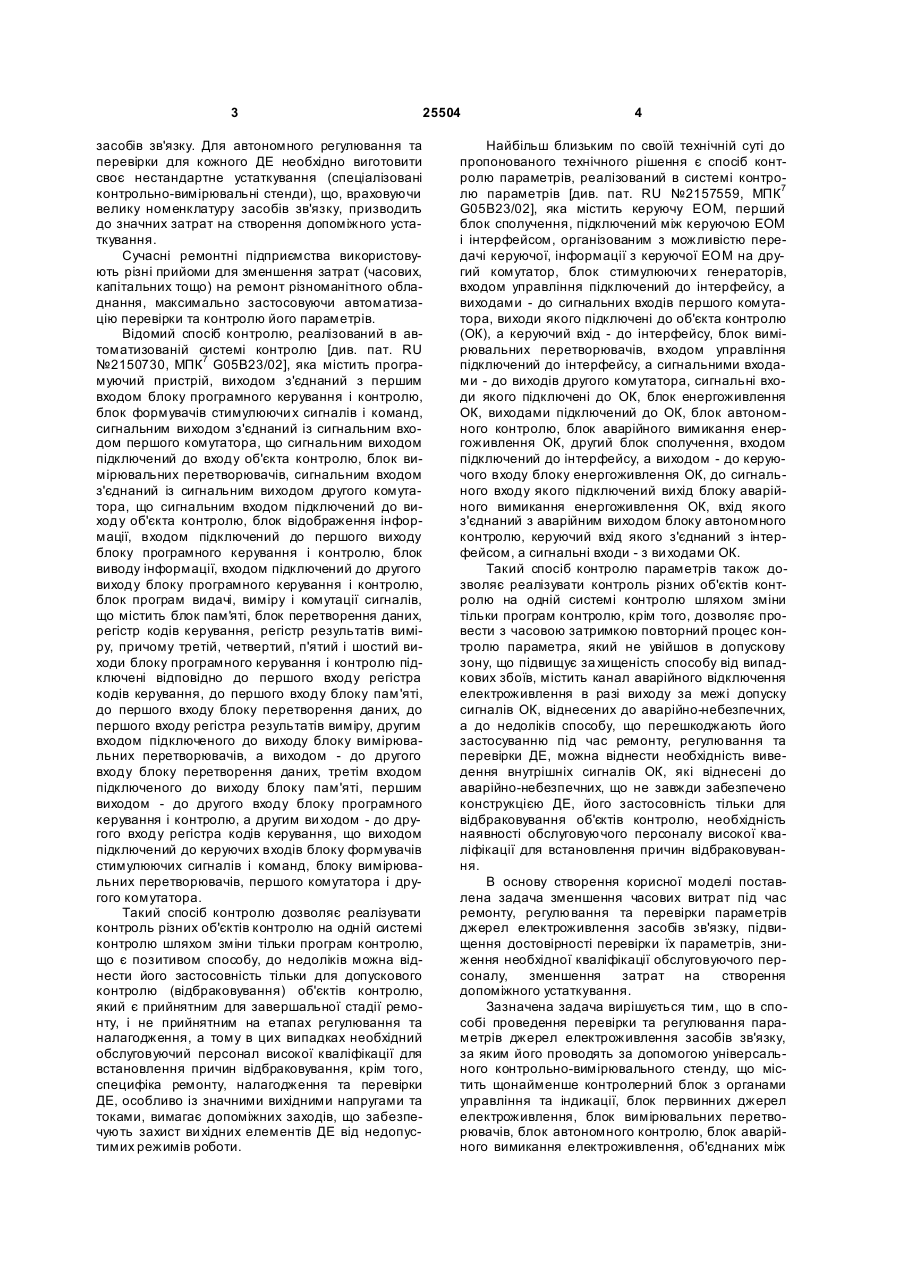

Спосіб проведення перевірки та регулювання параметрів джерел електроживлення засобів зв'язку, за яким його проводять за допомогою універсального контрольно-вимірювального стенда, що містить щонайменше контролерний блок з органами керування та індикації, блок первинних джерел електроживлення (ДЕ), блок вимірювальних перетворювачів, блок автономного контролю, блок аварійного вимикання електроживлення, об'єднані між собою за допомогою інтерфейсу, тип контрольованого ДЕ задають за допомогою органів керування та індикації контролерного блока, під час перевірки параметрів ДЕ відповідно до методик перевірки, зазначених в ремонтній документації, послідовно в часі подають на контрольоване ДЕ напруги первинного електроживлення, за допомогою блока вимірювальних перетворювачів визначають рівні вихідних напруг контрольованого ДЕ та їх характеристики, визначені значення параметрів за допомогою інтерфейсу надсилають до контролерного блока, де порівнюють їх з еталонними значеннями, нормованими в ремонтній документації, і на основі порівняння визначають стан контрольованого ДЕ, у випадку виходу рівнів вихідних U 2 (19) 1 3 25504 засобів зв'язку. Для автономного регулювання та перевірки для кожного ДЕ необхідно виготовити своє нестандартне устаткування (спеціалізовані контрольно-вимірювальні стенди), що, враховуючи велику номенклатуру засобів зв'язку, призводить до значних затрат на створення допоміжного устаткування. Сучасні ремонтні підприємства використовують різні прийоми для зменшення затрат (часових, капітальних тощо) на ремонт різноманітного обладнання, максимально застосовуючи автоматизацію перевірки та контролю його параметрів. Відомий спосіб контролю, реалізований в автоматизованій системі контролю [див. пат. RU №2150730, МПК7 G05B23/02], яка містить програмуючий пристрій, виходом з'єднаний з першим входом блоку програмного керування і контролю, блок формувачів стимулюючи х сигналів і команд, сигнальним виходом з'єднаний із сигнальним входом першого комутатора, що сигнальним виходом підключений до входу об'єкта контролю, блок вимірювальних перетворювачів, сигнальним входом з'єднаний із сигнальним виходом другого комутатора, що сигнальним входом підключений до виходу об'єкта контролю, блок відображення інформації, входом підключений до першого виходу блоку програмного керування і контролю, блок виводу інформації, входом підключений до другого виходу блоку програмного керування і контролю, блок програм видачі, виміру і комутації сигналів, що містить блок пам'яті, блок перетворення даних, регістр кодів керування, регістр результатів виміру, причому третій, четвертий, п'ятий і шостий виходи блоку програмного керування і контролю підключені відповідно до першого входу регістра кодів керування, до першого входу блоку пам'яті, до першого входу блоку перетворення даних, до першого входу регістра результатів виміру, другим входом підключеного до виходу блоку вимірювальних перетворювачів, а виходом - до другого входу блоку перетворення даних, третім входом підключеного до виходу блоку пам'яті, першим виходом - до другого входу блоку програмного керування і контролю, а другим ви ходом - до другого входу регістра кодів керування, що виходом підключений до керуючих входів блоку формувачів стимулюючих сигналів і команд, блоку вимірювальних перетворювачів, першого комутатора і другого комутатора. Такий спосіб контролю дозволяє реалізувати контроль різних об'єктів контролю на одній системі контролю шляхом зміни тільки програм контролю, що є позитивом способу, до недоліків можна віднести його застосовність тільки для допускового контролю (відбраковування) об'єктів контролю, який є прийнятним для завершальної стадії ремонту, і не прийнятним на етапах регулювання та налагодження, а тому в цих випадках необхідний обслуговуючий персонал високої кваліфікації для встановлення причин відбраковування, крім того, специфіка ремонту, налагодження та перевірки ДЕ, особливо із значними вихідними напругами та токами, вимагає допоміжних заходів, що забезпечують захист ви хідних елементів ДЕ від недопустимих режимів роботи. 4 Найбільш близьким по своїй технічній суті до пропонованого технічного рішення є спосіб контролю параметрів, реалізований в системі контролю параметрів [див. пат. RU №2157559, МПК7 G05B23/02], яка містить керуючу ЕОМ, перший блок сполучення, підключений між керуючою ЕОМ і інтерфейсом, організованим з можливістю передачі керуючої, інформації з керуючої ЕОМ на другий комутатор, блок стимулюючи х генераторів, входом управління підключений до інтерфейсу, а виходами - до сигнальних входів першого комутатора, виходи якого підключені до об'єкта контролю (ОК), а керуючий вхід - до інтерфейсу, блок вимірювальних перетворювачів, входом управління підключений до інтерфейсу, а сигнальними входами - до виходів другого комутатора, сигнальні входи якого підключені до ОК, блок енергоживлення ОК, виходами підключений до ОК, блок автономного контролю, блок аварійного вимикання енергоживлення ОК, другий блок сполучення, входом підключений до інтерфейсу, а виходом - до керуючого входу блоку енергоживлення ОК, до сигнального входу якого підключений вихід блоку аварійного вимикання енергоживлення ОК, вхід якого з'єднаний з аварійним виходом блоку автономного контролю, керуючий вхід якого з'єднаний з інтерфейсом, а сигнальні входи - з ви ходами ОК. Такий спосіб контролю параметрів також дозволяє реалізувати контроль різних об'єктів контролю на одній системі контролю шляхом зміни тільки програм контролю, крім того, дозволяє провести з часовою затримкою повторний процес контролю параметра, який не увійшов в допускову зону, що підвищує за хищеність способу від випадкових збоїв, містить канал аварійного відключення електроживлення в разі виходу за межі допуску сигналів ОК, віднесених до аварійно-небезпечних, а до недоліків способу, що перешкоджають його застосуванню під час ремонту, регулювання та перевірки ДЕ, можна віднести необхідність виведення внутрішніх сигналів ОК, які віднесені до аварійно-небезпечних, що не завжди забезпечено конструкцією ДЕ, його застосовність тільки для відбраковування об'єктів контролю, необхідність наявності обслуговуючого персоналу високої кваліфікації для встановлення причин відбраковування. В основу створення корисної моделі поставлена задача зменшення часових витрат під час ремонту, регулювання та перевірки параметрів джерел електроживлення засобів зв'язку, підвищення достовірності перевірки їх параметрів, зниження необхідної кваліфікації обслуговуючого персоналу, зменшення затрат на створення допоміжного устаткування. Зазначена задача вирішується тим, що в способі проведення перевірки та регулювання параметрів джерел електроживлення засобів зв'язку, за яким його проводять за допомогою універсального контрольно-вимірювального стенду, що містить щонайменше контролерний блок з органами управління та індикації, блок первинних джерел електроживлення, блок вимірювальних перетворювачів, блок автономного контролю, блок аварійного вимикання електроживлення, об'єднаних між 5 25504 собою за допомогою інтерфейсу, тип контрольованого ДЕ задають за допомогою органів управління та індикації контролерного блоку, під час перевірки параметрів ДЕ відповідно до методик перевірки, зазначених в ремонтній документації, послідовно в часі подають на контрольоване ДЕ напруги первинного електроживлення, за допомогою блоку вимірювальних перетворювачів визначають рівні вихідних напруг контрольованого ДЕ та їх характеристики, визначені значення параметрів за допомогою інтерфейсу надсилають до контролерного блоку, де порівнюють їх з еталонними значеннями, нормованими в ремонтній документації, і на основі порівняння визначають стан контрольованого ДЕ, у випадку виходу рівнів вихідних напруг контрольованого ДЕ та їх характеристик за межі, що визначені як наближені до аварійних, відключають напруги первинного електроживлення від контрольованого ДЕ за допомогою блоку автономного контролю та блоку аварійного вимикання електроживлення, згідно з корисною моделлю за допомогою навантажувально-комутаційного блоку відповідно до типу контрольованого ДЕ забезпечують необхідні еквіваленти навантажень для виходів контрольованого ДЕ, під час регулювання контрольованого ДЕ величину первинних напруг електроживлення за командами від контролерного блоку за допомогою блоку первинних джерел електроживлення збільшують поетапно в часі східчасто з приростом від 10 до 20% до номінальних значень, на кожному етапі фіксують рівні вихідних напруг контрольованого ДЕ, у випадку їх належності до допускових зон, які вибирають з урахуванням максимально можливих абсолютних похибок, переходять до наступного етапу перевірки, у випадку невідповідності - визначають причини відхилень від норми і заходи, необхідні для приведення ДЕ в належний стан, проводять регулювальні операції і повторну перевірку параметрів ДЕ, у разі закінчення з позитивними результатами останнього етапу перевірки для останньої вихідної напруги контрольованого ДЕ за командами контролерного блоку за допомогою блоку первинних джерел електроживлення забезпечують режими подання первинних напруг електроживлення, що визначені в ремонтній документації. До відмінних від прототипу ознак запропонованого способу відносяться: - забезпечення за допомогою навантажувально-комутаційного блоку відповідно до типу контрольованого ДЕ необхідних еквівалентів навантажень для виходів контрольованого ДЕ; - поетапне збільшення в часі величин первинних напруг електроживлення східчасто з приростом від 10 до 20% до номінальних значень під час регулювання контрольованого ДЕ за командами від контролерного блоку за допомогою блоку первинних джерел електроживлення; - фіксація на кожному етапі рівнів вихідних напруг контрольованого ДЕ; - перехід до наступного етапу перевірки у випадку належності рівнів вихідних напруг контрольованого ДЕ до допускових зон, які вибирають з урахуванням максимально можливих абсолютних похибок; 6 - визначення причин відхилень від норми і заходів, необхідних для приведення ДЕ в належний стан, проведення регулювальних операцій і повторна перевірка параметрів ДЕ у випадку невідповідності рівнів вихідних напруг контрольованого ДЕ допусковим зонам; - забезпечення за командами контролерного блоку за допомогою блоку первинних джерел електроживлення режимів подання первинних напруг електроживлення, що визначені в ремонтній документації у разі закінчення з позитивними результатами останнього етапу перевірки для останньої вихідної напруги контрольованого ДЕ. Корисна модель пояснюється Фіг.1, на якій зображено можливий варіант універсального контрольно-вимірювального стенда для регулювання та перевірки ДЕ засобу зв'язку. До складу універсального контрольновимірювального стенда 1 входять контролерний блок 2, органи управління 3 та органи індикації 4, відповідно з'єднані з контролерним блоком 2, блок первинних джерел електроживлення 5, блок вимірювальних перетворювачів 6, блок автономного контролю 7, блок аварійного вимикання електроживлення 8, навантажувально-комутаційний блок 9 та інтерфейс 10, що забезпечує обмін даними між блоками універсального контрольновимірювального стенда 1, виходи блоку первинних джерел електроживлення 5 є виходами універсального контрольно-вимірювального стенда 1 і з'єднуються з відповідними входами контрольованого джерела електроживлення засобу зв'язку 11, виходи якого з'єднуються з вимірювальними входами універсального контрольно-вимірювального стенда 1, що паралельно підключені до відповідних входів блоку вимірювальних перетворювачів 6, блоку автономного контролю 7 та навантажувально-комутаційного блоку 9. Оскільки універсальний контрольновимірювальний стенд 1 призначений для регулювання, перевірки та контролю параметрів ДЕ, то в якості тестових впливів використовують первинні напруги електроживлення для ДЕ, весь можливий набір яких (N напруг) може бути сформований в блоці первинних джерел електроживлення 5. Для кожного типу ДЕ існує своя комбінація первинних напруг електроживлення, застосованих у засобові зв'язку, наприклад, U1 - 220В змінної напруги частотою 50Гц, U2 - постійна напруга 27В (бортова мережа), U3 - постійна напруга 12В (резервне акумуляторне живлення). Оператор, вибравши за допомогою органів управління 3 та органів індикації 4 необхідний тип ДЕ, за командами контролерного блоку 2, що через інтерфейс 10 надходять до блоку первинних джерел електроживлення 5, забезпечує тим самим можливість формування на його виходах саме цих первинних напруг електроживлення. Таким же чином оператором може бути вибраний і режим формування цих напруг - одночасно або послідовно з затримкою в часі (відповідно до режимів вмикання первинних напруг, зазначених в експлуатаційній документації на засіб зв'язку, для етапів перевірки параметрів ДЕ), з поступовим підвищенням їх рівня (для етапів регулювання ДЕ після ремонту). 7 25504 Одночасно з цим проходить модифікація блоку вимірювальних перетворювачів 6, блоку автономного контролю 7 та навантажувальнокомутаційного блоку 9. Всі вони перепрограмуються на підключення М вихідних сигналів джерела електроживлення засобу зв'язку 11 (вихідних напруг, контрольних сигналів тощо). Власне таким чином і забезпечується універсальність контрольно-вимірювального стенду, що дозволяє застосовувати його для регулювання і перевірки параметрів множини ДЕ, причому доповнення цієї множини можливе з незначними (в рідкісних випадках появи нового джерела електроживлення) конструктивними доповненнями блоку первинних джерел електроживлення 5 та зміною програмного забезпечення блоків універсального контрольно-вимірювального стенду 1. В навантажувально-комутаційному блоці 9 забезпечується максимальне навантаження для кожного виходу джерела електроживлення засобу зв'язку 11, визначене в нормативній документації (технічних умовах, експлуатаційній документації, ремонтній документації тощо). В блоці автономного контролю 7 (на відміну від найближчого аналогу) обробляються тільки вихідні сигнали джерела електроживлення засобу зв'язку 11, які конструктивно виведені на сполучні з'єднувачі, клеми, гнізда тощо, що значно спрощує процес під'єднання джерела електроживлення засобу зв'язку 11 до універсального контрольновимірювального стенда 1 і скорчує часові затрати обслуговуючого персоналу. Функціонування блоку вимірювальних перетворювачів 6 в цілому не відрізняється від описаного в найближчому аналогу. Особливістю пропонованого способу проведення перевірки та регулювання параметрів джерел електроживлення засобів зв'язку є можливість значного спрощення роботи обслуговуючого персоналу на етапі регулювання ДЕ. Вибраний оператором за допомогою органів управління 3 та органів індикації 4 режим роботи з поступовим поетапним підвищенням рівня напруг первинного електроживлення дозволяє забезпечити: - ретельний контроль функціонування ДЕ, оскільки для кожного ступеню первинних напруг електроживлення до блоку вимірювальних перетворювачів 6 та блоку автономного контролю 7 з контролерного блоку 2 будуть введені такі значення верхніх та нижніх допусків, які відповідають нормально функціонуючим ДЕ і ДЕ, в яких створилася перед аварійна ситуація, відповідно; - захист ви хідних елементів ДЕ від недопустимих режимів роботи (перегрів, перенапруга тощо) шляхом формування відповідних сигналів блоком автономного контролю 7 і блоком аварійного вимикання електроживлення 8, що є важливим з економічної точки зору; - додатковий час обслуговуючому персоналу для визначення причин відхилень від норми вихід 8 них напруг ДЕ, вра ховуючи знижений рівень напруг первинного електроживлення на початкових етапах регулювання; - додаткову інформацію обслуговуючому персоналу про місце і динаміку виходу ви хідних параметрів ДЕ за допускові зони до моменту спрацювання блоком аварійного вимикання електроживлення 8, що значно полегшує визначення причин відхилень від норми і заходів, необхідних для приведення ДЕ в належний стан. Причому оператор в залежності від типу контрольованого ДЕ може вибрати величину підвищення рівня напруг первинного електроживлення від етапу до етапу, від 10%, наприклад, для ДЕ, які формують високовольтні вихідні напруги, використовують високовольтні напруги первинного електроживлення або в яких відсутні схеми захисту ДЕ, до 20% для ДЕ, в яких застосовані низькі напруги первинного електроживлення, які мають у своєму складі схеми захисту від короткого замикання та перенапруг то що. Можлива різна організація регулювальних робіт, починаючи з найпростішої (порівняння виду табло органів індикації 4 з рисунком та виконання подальших інструкцій, наведеним в ремонтній документації) до більш сучасної (запуск програми регулювання за допомогою органів управління 3, автоматична індикація результатів перевірки на кожному етапі регулювання, виведення інструкцій на текстове табло органів індикації 4 тощо). Завданням обслуговуючого персоналу є послідовне виконання інструкцій і спостерігання за результатами контролю, які відображаються на органах індикації 4, що дозволяє знизити вимоги до його кваліфікації. Після проведення (в разі необхідності) регулювальних робіт і досягнення номінальних значень напруг первинного електроживлення, тобто досягнення останнього етапу їх підвищення, регулювання ДЕ вважається завершеним. Оператор за допомогою органів управління 3 та органів індикації 4 може перейти до режиму роботи універсального контрольно-вимірювального стенда 1, що забезпечує процес вмикання первинних напруг електроживлення, зазначений в експлуатаційній документації на засіб зв'язку. Такий режим використовується під час перевірки параметрів джерела електроживлення засобу зв'язку 11 на відповідність нормованим відповідно до методик перевірки, зазначених в ремонтній документації. Отже, запропонована корисна модель дозволяє значно зменшити затрати на створення допоміжного устаткування, зменшити часові витрати під час ремонту, регулювання та перевірки параметрів джерел електроживлення засобів зв'язку, призведе до мінімального впливу людського фактору на результати перевірки параметрів джерел електроживлення засобів зв'язку, що підвищить достовірність результатів перевірки параметрів та дозволить знизити необхідну кваліфікацію обслуговуючого персоналу. 9 Комп’ютерна в ерстка Л. Купенко 25504 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
