Програмно-апаратний комплекс для надання букмекерських послуг

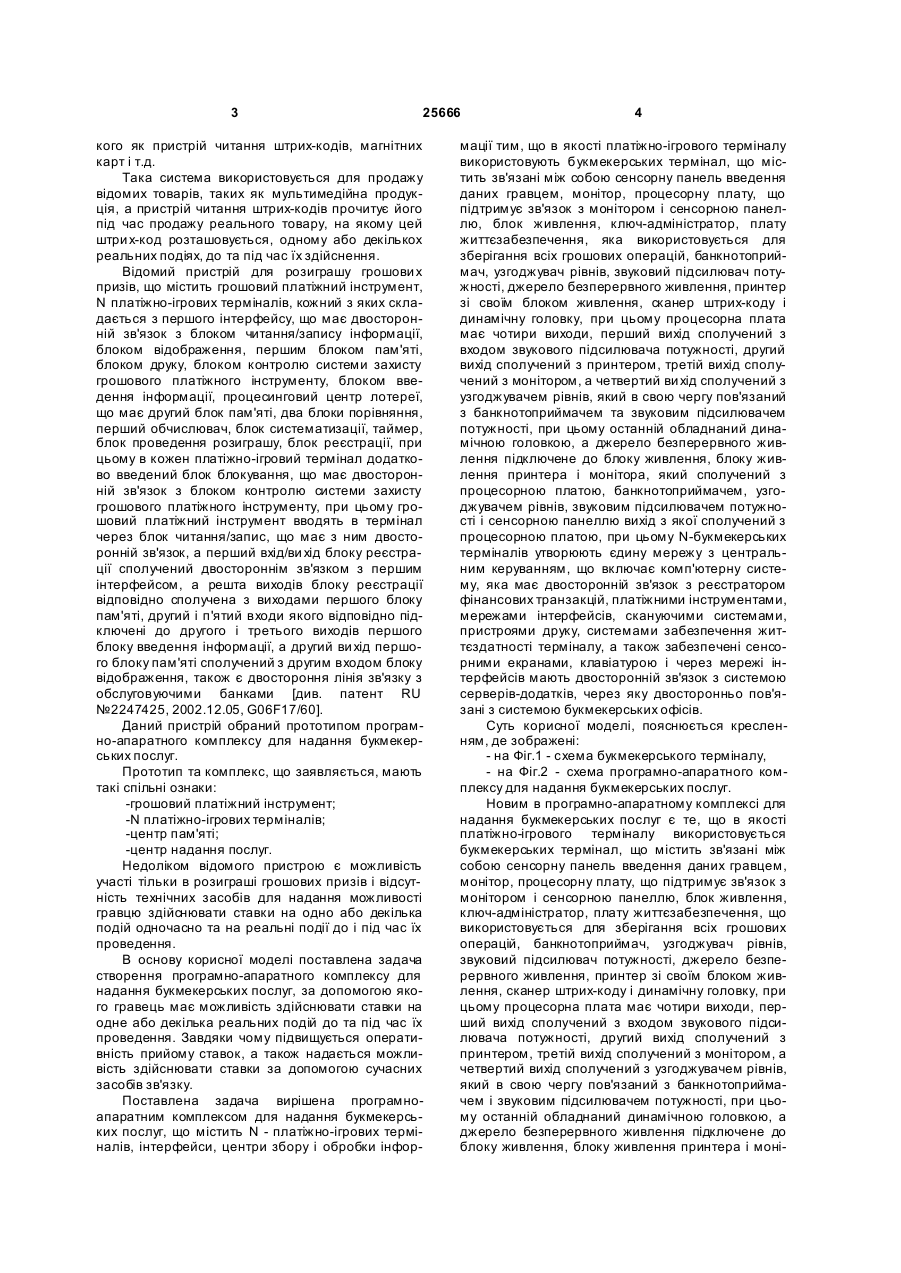

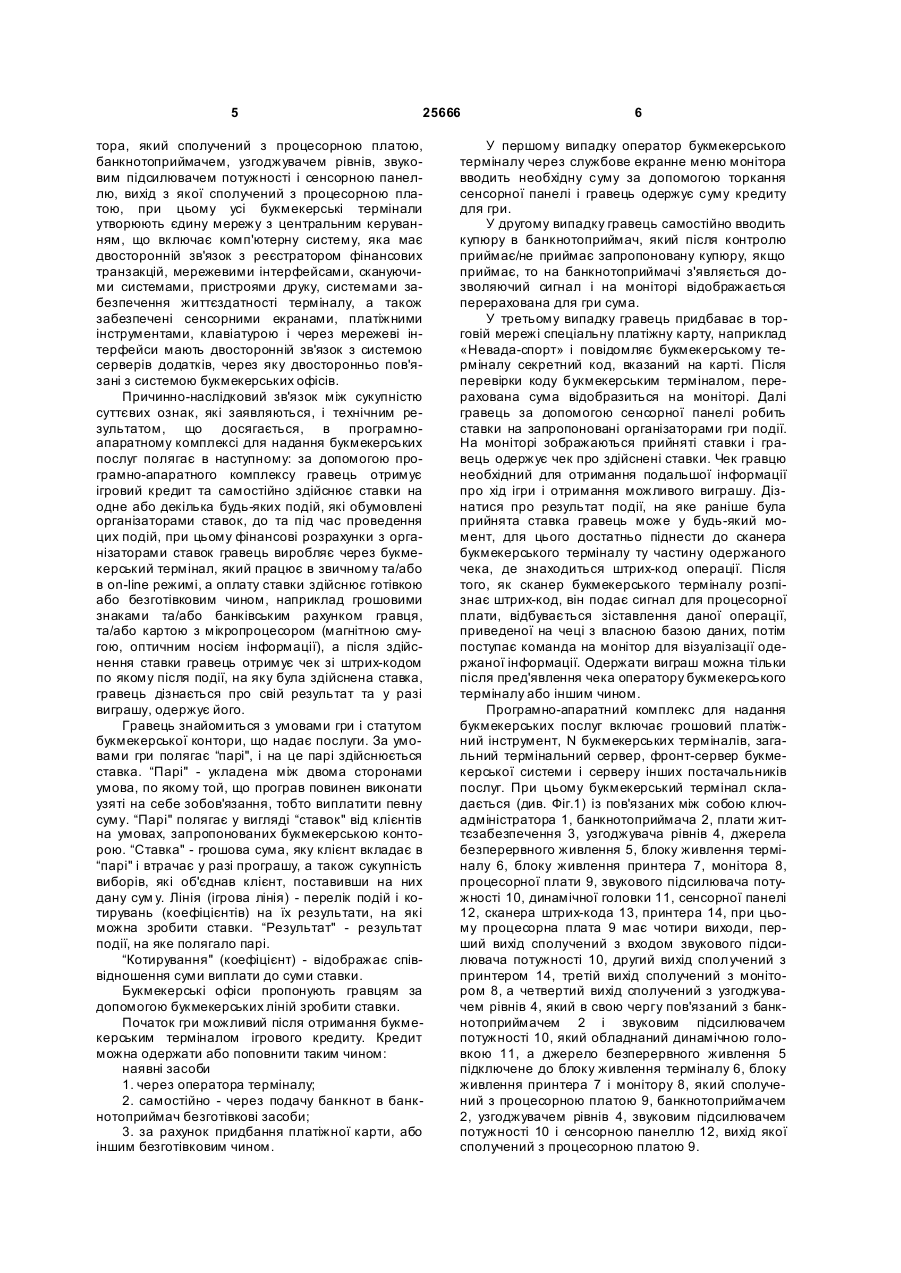

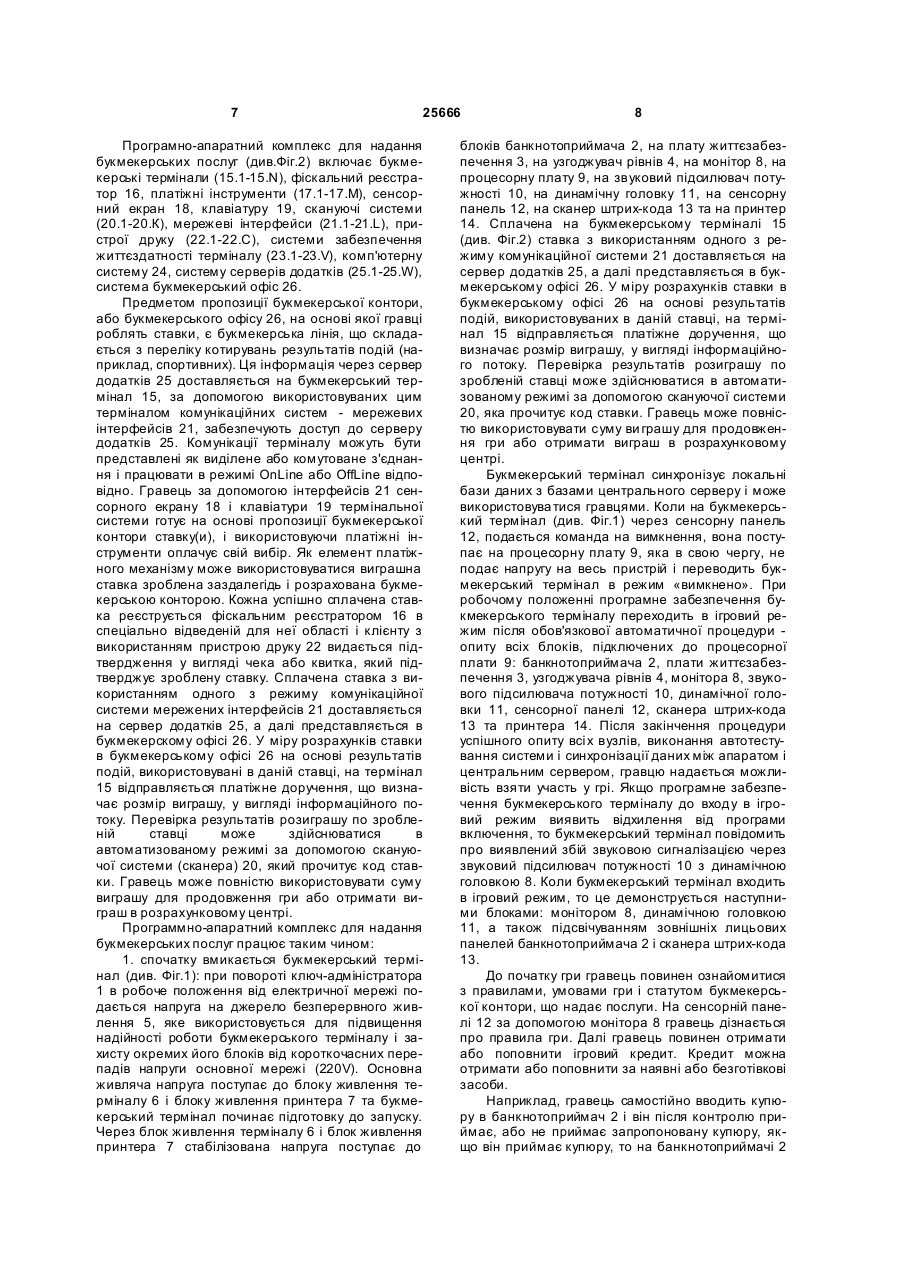

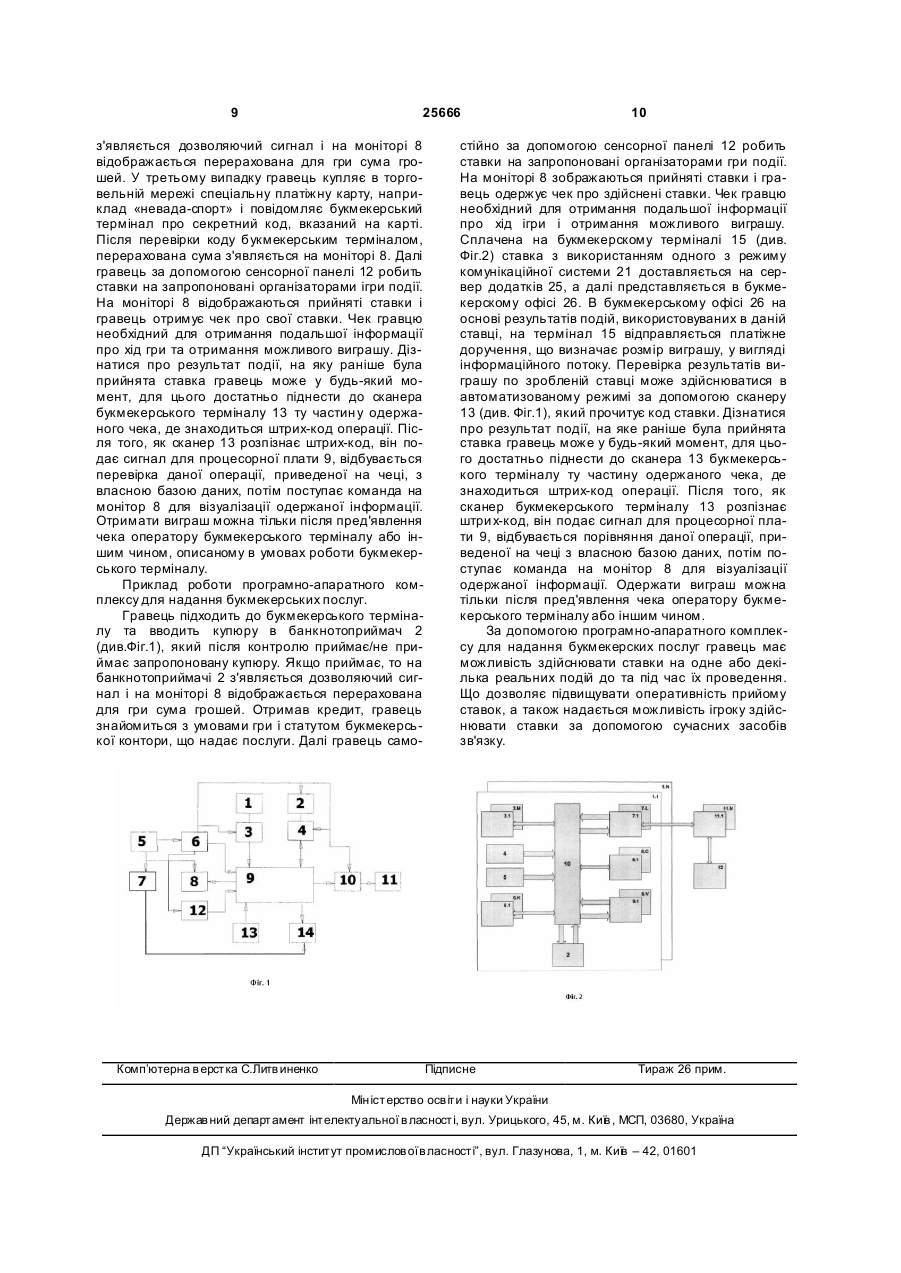

Програмно-апаратний комплекс для надання букмекерських послуг, що містить N-платіжноігрових терміналів, грошовий платіжний інструмент, інтерфейси, центр збору і обробки інформації, який відрізняється тим, що як платіжний ігровий термінал використовують букмекерський термінал, що містить з'єднані між собою сенсорну панель введення даних гравцем, монітор, процесорну плату, що підтримує зв'язок з монітором і сенсорною панеллю, блок живлення, ключадміністратор, плату життєзабезпечення для зберігання всіх грошових операцій, банкнотоприймач, узгоджувач рівнів, звуковий підсилювач потужності, джерело безперервного живлення, принтер зі своїм блоком живлення, сканер штрих-коду і динамічну головку, при цьому процесорна плата має чотири виходи, перший вихід з'єднаний зі входом звукового підсилювача потужності, другий ви хід U 2 (19) 1 3 25666 кого як пристрій читання штрих-кодів, магнітних карт і т.д. Така система використовується для продажу відомих товарів, таких як мультимедійна продукція, а пристрій читання штрих-кодів прочитує його під час продажу реального товару, на якому цей штри х-код розташовується, одному або декількох реальних подіях, до та під час їх здійснення. Відомий пристрій для розиграшу грошови х призів, що містить грошовий платіжний інструмент, N платіжно-ігрових терміналів, кожний з яких складається з першого інтерфейсу, що має двосторонній зв'язок з блоком читання/запису інформації, блоком відображення, першим блоком пам'яті, блоком друку, блоком контролю системи захисту грошового платіжного інструменту, блоком введення інформації, процесинговий центр лотереї, що має другий блок пам'яті, два блоки порівняння, перший обчислювач, блок систематизації, таймер, блок проведення розиграшу, блок реєстрації, при цьому в кожен платіжно-ігровий термінал додатково введений блок блокування, що має двосторонній зв'язок з блоком контролю системи захисту грошового платіжного інструменту, при цьому грошовий платіжний інструмент вводять в термінал через блок читання/запис, що має з ним двосторонній зв'язок, а перший вхід/ви хід блоку реєстрації сполучений двостороннім зв'язком з першим інтерфейсом, а решта виходів блоку реєстрації відповідно сполучена з виходами першого блоку пам'яті, другий і п'ятий входи якого відповідно підключені до другого і третього виходів першого блоку введення інформації, а другий ви хід першого блоку пам'яті сполучений з другим входом блоку відображення, також є двостороння лінія зв'язку з обслуговуючими банками [див. патент RU №2247425, 2002.12.05, G06F17/60]. Даний пристрій обраний прототипом програмно-апаратного комплексу для надання букмекерських послуг. Прототип та комплекс, що заявляється, мають такі спільні ознаки: -грошовий платіжний інструмент; -N платіжно-ігрових терміналів; -центр пам'яті; -центр надання послуг. Недоліком відомого пристрою є можливість участі тільки в розиграші грошових призів і відсутність технічних засобів для надання можливості гравцю здійснювати ставки на одно або декілька подій одночасно та на реальні події до і під час їх проведення. В основу корисної моделі поставлена задача створення програмно-апаратного комплексу для надання букмекерських послуг, за допомогою якого гравець має можливість здійснювати ставки на одне або декілька реальних подій до та під час їх проведення. Завдяки чому підвищується оперативність прийому ставок, а також надається можливість здійснювати ставки за допомогою сучасних засобів зв'язку. Поставлена задача вирішена програмноапаратним комплексом для надання букмекерських послуг, що містить N - платіжно-ігрових терміналів, інтерфейси, центри збору і обробки інфор 4 мації тим, що в якості платіжно-ігрового терміналу використовують букмекерських термінал, що містить зв'язані між собою сенсорну панель введення даних гравцем, монітор, процесорну плату, що підтримує зв'язок з монітором і сенсорною панеллю, блок живлення, ключ-адміністратор, плату життєзабезпечення, яка використовується для зберігання всіх грошових операцій, банкнотоприймач, узгоджувач рівнів, звуковий підсилювач потужності, джерело безперервного живлення, принтер зі своїм блоком живлення, сканер штрих-коду і динамічну головку, при цьому процесорна плата має чотири виходи, перший вихід сполучений з входом звукового підсилювача потужності, другий вихід сполучений з принтером, третій вихід сполучений з монітором, а четвертий ви хід сполучений з узгоджувачем рівнів, який в свою чергу пов'язаний з банкнотоприймачем та звуковим підсилювачем потужності, при цьому останній обладнаний динамічною головкою, а джерело безперервного живлення підключене до блоку живлення, блоку живлення принтера і монітора, який сполучений з процесорною платою, банкнотоприймачем, узгоджувачем рівнів, звуковим підсилювачем потужності і сенсорною панеллю вихід з якої сполучений з процесорною платою, при цьому N-букмекерських терміналів утворюють єдину мережу з центральним керуванням, що включає комп'ютерну систему, яка має двосторонній зв'язок з реєстратором фінансових транзакцій, платіжними інструментами, мережами інтерфейсів, скануючими системами, пристроями друку, системами забезпечення життєздатності терміналу, а також забезпечені сенсорними екранами, клавіатурою і через мережі інтерфейсів мають двосторонній зв'язок з системою серверів-додатків, через яку двосторонньо пов'язані з системою букмекерських офісів. Суть корисної моделі, пояснюється кресленням, де зображені: - на Фіг.1 - схема букмекерського терміналу, - на Фіг.2 - схема програмно-апаратного комплексу для надання букмекерських послуг. Новим в програмно-апаратному комплексі для надання букмекерських послуг є те, що в якості платіжно-ігрового терміналу використовується букмекерських термінал, що містить зв'язані між собою сенсорну панель введення даних гравцем, монітор, процесорну плату, що підтримує зв'язок з монітором і сенсорною панеллю, блок живлення, ключ-адміністратор, плату життєзабезпечення, що використовується для зберігання всіх грошових операцій, банкнотоприймач, узгоджувач рівнів, звуковий підсилювач потужності, джерело безперервного живлення, принтер зі своїм блоком живлення, сканер штрих-коду і динамічну головку, при цьому процесорна плата має чотири виходи, перший вихід сполучений з входом звукового підсилювача потужності, другий вихід сполучений з принтером, третій вихід сполучений з монітором, а четвертий вихід сполучений з узгоджувачем рівнів, який в свою чергу пов'язаний з банкнотоприймачем і звуковим підсилювачем потужності, при цьому останній обладнаний динамічною головкою, а джерело безперервного живлення підключене до блоку живлення, блоку живлення принтера і моні 5 25666 тора, який сполучений з процесорною платою, банкнотоприймачем, узгоджувачем рівнів, звуковим підсилювачем потужності і сенсорною панеллю, вихід з якої сполучений з процесорною платою, при цьому усі букмекерські термінали утворюють єдину мережу з центральним керуванням, що включає комп'ютерну систему, яка має двосторонній зв'язок з реєстратором фінансових транзакцій, мережевими інтерфейсами, скануючими системами, пристроями друку, системами забезпечення життєздатності терміналу, а також забезпечені сенсорними екранами, платіжними інструментами, клавіатурою і через мережеві інтерфейси мають двосторонній зв'язок з системою серверів додатків, через яку двосторонньо пов'язані з системою букмекерських офісів. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак, які заявляються, і технічним результатом, що досягається, в програмноапаратному комплексі для надання букмекерських послуг полягає в наступному: за допомогою програмно-апаратного комплексу гравець отримує ігровий кредит та самостійно здійснює ставки на одне або декілька будь-яких подій, які обумовлені організаторами ставок, до та під час проведення цих подій, при цьому фінансові розрахунки з організаторами ставок гравець виробляє через букмекерський термінал, який працює в звичному та/або в on-line режимі, а оплату ставки здійснює готівкою або безготівковим чином, наприклад грошовими знаками та/або банківським рахунком гравця, та/або картою з мікропроцесором (магнітною смугою, оптичним носієм інформації), а після здійснення ставки гравець отримує чек зі штрих-кодом по якому після події, на яку була здійснена ставка, гравець дізнається про свій результат та у разі виграшу, одержує його. Гравець знайомиться з умовами гри і статутом букмекерської контори, що надає послуги. За умовами гри полягає “парі", і на це парі здійснюється ставка. “Парі" - укладена між двома сторонами умова, по якому той, що програв повинен виконати узяті на себе зобов'язання, тобто виплатити певну суму. “Парі" полягає у вигляді “ставок" від клієнтів на умовах, запропонованих букмекерською конторою. “Ставка" - грошова сума, яку клієнт вкладає в “парі" і втрачає у разі програшу, а також сукупність виборів, які об'єднав клієнт, поставивши на них дану сум у. Лінія (ігрова лінія) - перелік подій і котирувань (коефіцієнтів) на їх результати, на які можна зробити ставки. “Результат" - результат події, на яке полягало парі. “Котирування" (коефіцієнт) - відображає співвідношення суми виплати до суми ставки. Букмекерські офіси пропонують гравцям за допомогою букмекерських ліній зробити ставки. Початок гри можливий після отримання букмекерським терміналом ігрового кредиту. Кредит можна одержати або поповнити таким чином: наявні засоби 1. через оператора терміналу; 2. самостійно - через подачу банкнот в банкнотоприймач безготівкові засоби; 3. за рахунок придбання платіжної карти, або іншим безготівковим чином. 6 У першому випадку оператор букмекерського терміналу через службове екранне меню монітора вводить необхідну суму за допомогою торкання сенсорної панелі і гравець одержує суму кредиту для гри. У другому випадку гравець самостійно вводить купюру в банкнотоприймач, який після контролю приймає/не приймає запропоновану купюру, якщо приймає, то на банкнотоприймачі з'являється дозволяючий сигнал і на моніторі відображається перерахована для гри сума. У третьому випадку гравець придбаває в торговій мережі спеціальну платіжну карту, наприклад «Невада-спорт» і повідомляє букмекерському терміналу секретний код, вказаний на карті. Після перевірки коду букмекерським терміналом, перерахована сума відобразиться на моніторі. Далі гравець за допомогою сенсорної панелі робить ставки на запропоновані організаторами гри події. На моніторі зображаються прийняті ставки і гравець одержує чек про здійснені ставки. Чек гравцю необхідний для отримання подальшої інформації про хід ігри і отримання можливого виграшу. Дізнатися про результат події, на яке раніше була прийнята ставка гравець може у будь-який момент, для цього достатньо піднести до сканера букмекерського терміналу ту частину одержаного чека, де знаходиться штрих-код операції. Після того, як сканер букмекерського терміналу розпізнає штрих-код, він подає сигнал для процесорної плати, відбувається зіставлення даної операції, приведеної на чеці з власною базою даних, потім поступає команда на монітор для візуалізації одержаної інформації. Одержати виграш можна тільки після пред'явлення чека оператору букмекерського терміналу або іншим чином. Програмно-апаратний комплекс для надання букмекерських послуг включає грошовий платіжний інструмент, N букмекерських терміналів, загальний термінальний сервер, фронт-сервер букмекерської системи і серверу інших постачальників послуг. При цьому букмекерський термінал складається (див. Фіг.1) із пов'язаних між собою ключадміністратора 1, банкнотоприймача 2, плати життєзабезпечення 3, узгоджувача рівнів 4, джерела безперервного живлення 5, блоку живлення терміналу 6, блоку живлення принтера 7, монітора 8, процесорної плати 9, звукового підсилювача потужності 10, динамічної головки 11, сенсорної панелі 12, сканера штрих-кода 13, принтера 14, при цьому процесорна плата 9 має чотири виходи, перший вихід сполучений з входом звукового підсилювача потужності 10, другий вихід сполучений з принтером 14, третій вихід сполучений з монітором 8, а четвертий вихід сполучений з узгоджувачем рівнів 4, який в свою чергу пов'язаний з банкнотоприймачем 2 і звуковим підсилювачем потужності 10, який обладнаний динамічною головкою 11, а джерело безперервного живлення 5 підключене до блоку живлення терміналу 6, блоку живлення принтера 7 і монітору 8, який сполучений з процесорною платою 9, банкнотоприймачем 2, узгоджувачем рівнів 4, звуковим підсилювачем потужності 10 і сенсорною панеллю 12, вихід якої сполучений з процесорною платою 9. 7 25666 Програмно-апаратний комплекс для надання букмекерських послуг (див.Фіг.2) включає букмекерські термінали (15.1-15.N), фіскальний реєстратор 16, платіжні інструменти (17.1-17.М), сенсорний екран 18, клавіатуру 19, скануючі системи (20.1-20.К), мережеві інтерфейси (21.1-21.L), пристрої друку (22.1-22.С), системи забезпечення життєздатності терміналу (23.1-23.V), комп'ютерну систему 24, систему серверів додатків (25.1-25.W), система букмекерський офіс 26. Предметом пропозиції букмекерської контори, або букмекерського офісу 26, на основі якої гравці роблять ставки, є букмекерська лінія, що складається з переліку котирувань результатів подій (наприклад, спортивних). Ця інформація через сервер додатків 25 доставляється на букмекерський термінал 15, за допомогою використовуваних цим терміналом комунікаційних систем - мережевих інтерфейсів 21, забезпечують доступ до серверу додатків 25. Комунікації терміналу можуть бути представлені як виділене або комутоване з'єднання і працювати в режимі OnLine або OffLine відповідно. Гравець за допомогою інтерфейсів 21 сенсорного екрану 18 і клавіатури 19 термінальної системи готує на основі пропозиції букмекерської контори ставку(и), і використовуючи платіжні інструменти оплачує свій вибір. Як елемент платіжного механізму може використовуватися виграшна ставка зроблена заздалегідь і розрахована букмекерською конторою. Кожна успішно сплачена ставка реєструється фіскальним реєстратором 16 в спеціально відведеній для неї області і клієнту з використанням пристрою друку 22 видається підтвердження у вигляді чека або квитка, який підтверджує зроблену ставку. Сплачена ставка з використанням одного з режиму комунікаційної системи мережених інтерфейсів 21 доставляється на сервер додатків 25, а далі представляється в букмекерскому офісі 26. У міру розрахунків ставки в букмекерському офісі 26 на основі результатів подій, використовувані в даній ставці, на термінал 15 відправляється платіжне доручення, що визначає розмір виграшу, у вигляді інформаційного потоку. Перевірка результатів розиграшу по зробленій ставці може здійснюватися в автоматизованому режимі за допомогою скануючої системи (сканера) 20, який прочитує код ставки. Гравець може повністю використовувати суму виграшу для продовження гри або отримати виграш в розрахунковому центрі. Программно-апаратний комплекс для надання букмекерських послуг працює таким чином: 1. спочатку вмикається букмекерський термінал (див. Фіг.1): при повороті ключ-адміністратора 1 в робоче положення від електричної мережі подається напруга на джерело безперервного живлення 5, яке використовується для підвищення надійності роботи букмекерського терміналу і захисту окремих його блоків від короткочасних перепадів напруги основної мережі (220V). Основна живляча напруга поступає до блоку живлення терміналу 6 і блоку живлення принтера 7 та букмекерський термінал починає підготовку до запуску. Через блок живлення терміналу 6 і блок живлення принтера 7 стабілізована напруга поступає до 8 блоків банкнотоприймача 2, на плату життєзабезпечення 3, на узгоджувач рівнів 4, на монітор 8, на процесорну плату 9, на звуковий підсилювач потужності 10, на динамічну головку 11, на сенсорну панель 12, на сканер штрих-кода 13 та на принтер 14. Сплачена на букмекерському терміналі 15 (див. Фіг.2) ставка з використанням одного з режиму комунікаційної системи 21 доставляється на сервер додатків 25, а далі представляється в букмекерському офісі 26. У міру розрахунків ставки в букмекерському офісі 26 на основі результатів подій, використовуваних в даній ставці, на термінал 15 відправляється платіжне доручення, що визначає розмір виграшу, у вигляді інформаційного потоку. Перевірка результатів розиграшу по зробленій ставці може здійснюватися в автоматизованому режимі за допомогою скануючої системи 20, яка прочитує код ставки. Гравець може повністю використовувати суму ви грашу для продовження гри або отримати виграш в розрахунковому центрі. Букмекерський термінал синхронізує локальні бази даних з базами центрального серверу і може використовува тися гравцями. Коли на букмекерський термінал (див. Фіг.1) через сенсорну панель 12, подається команда на вимкнення, вона поступає на процесорну плату 9, яка в свою чергу, не подає напругу на весь пристрій і переводить букмекерський термінал в режим «вимкнено». При робочому положенні програмне забезпечення букмекерського терміналу переходить в ігровий режим після обов'язкової автоматичної процедури опиту всіх блоків, підключених до процесорної плати 9: банкнотоприймача 2, плати життєзабезпечення 3, узгоджувача рівнів 4, монітора 8, звукового підсилювача потужності 10, динамічної головки 11, сенсорної панелі 12, сканера штрих-кода 13 та принтера 14. Після закінчення процедури успішного опиту всі х вузлів, виконання автотестування системи і синхронізації даних між апаратом і центральним сервером, гравцю надається можливість взяти участь у грі. Якщо програмне забезпечення букмекерського терміналу до входу в ігровий режим виявить відхилення від програми включення, то букмекерський термінал повідомить про виявлений збій звуковою сигналізацією через звуковий підсилювач потужності 10 з динамічною головкою 8. Коли букмекерський термінал входить в ігровий режим, то це демонструється наступними блоками: монітором 8, динамічною головкою 11, а також підсвічуванням зовнішніх лицьових панелей банкнотоприймача 2 і сканера штрих-кода 13. До початку гри гравець повинен ознайомитися з правилами, умовами гри і статутом букмекерської контори, що надає послуги. На сенсорній панелі 12 за допомогою монітора 8 гравець дізнається про правила гри. Далі гравець повинен отримати або поповнити ігровий кредит. Кредит можна отримати або поповнити за наявні або безготівкові засоби. Наприклад, гравець самостійно вводить купюру в банкнотоприймач 2 і він після контролю приймає, або не приймає запропоновану купюру, якщо він приймає купюру, то на банкнотоприймачі 2 9 25666 з'являється дозволяючий сигнал і на моніторі 8 відображається перерахована для гри сума грошей. У третьому випадку гравець купляє в торговельній мережі спеціальну платіжну карту, наприклад «невада-спорт» і повідомляє букмекерський термінал про секретний код, вказаний на карті. Після перевірки коду букмекерським терміналом, перерахована сума з'являється на моніторі 8. Далі гравець за допомогою сенсорної панелі 12 робить ставки на запропоновані організаторами ігри події. На моніторі 8 відображаються прийняті ставки і гравець отримує чек про свої ставки. Чек гравцю необхідний для отримання подальшої інформації про хід гри та отримання можливого виграшу. Дізнатися про результат події, на яку раніше була прийнята ставка гравець може у будь-який момент, для цього достатньо піднести до сканера букмекерського терміналу 13 ту частин у одержаного чека, де знаходиться штрих-код операції. Після того, як сканер 13 розпізнає штрих-код, він подає сигнал для процесорної плати 9, відбувається перевірка даної операції, приведеної на чеці, з власною базою даних, потім поступає команда на монітор 8 для візуалізації одержаної інформації. Отримати виграш можна тільки після пред'явлення чека оператору букмекерського терміналу або іншим чином, описаному в умовах роботи букмекерського терміналу. Приклад роботи програмно-апаратного комплексу для надання букмекерських послуг. Гравець підходить до букмекерського терміналу та вводить купюру в банкнотоприймач 2 (див.Фіг.1), який після контролю приймає/не приймає запропоновану купюру. Якщо приймає, то на банкнотоприймачі 2 з'являється дозволяючий сигнал і на моніторі 8 відображається перерахована для гри сума грошей. Отримав кредит, гравець знайомиться з умовами гри і статутом букмекерської контори, що надає послуги. Далі гравець само Комп’ютерна в ерстка C.Литв иненко 10 стійно за допомогою сенсорної панелі 12 робить ставки на запропоновані організаторами гри події. На моніторі 8 зображаються прийняті ставки і гравець одержує чек про здійснені ставки. Чек гравцю необхідний для отримання подальшої інформації про хід ігри і отримання можливого виграшу. Сплачена на букмекерскому терміналі 15 (див. Фіг.2) ставка з використанням одного з режиму комунікаційної системи 21 доставляється на сервер додатків 25, а далі представляється в букмекерскому офісі 26. В букмекерському офісі 26 на основі результатів подій, використовуваних в даній ставці, на термінал 15 відправляється платіжне доручення, що визначає розмір виграшу, у вигляді інформаційного потоку. Перевірка результатів виграшу по зробленій ставці може здійснюватися в автоматизованому режимі за допомогою сканеру 13 (див. Фіг.1), який прочитує код ставки. Дізнатися про результат події, на яке раніше була прийнята ставка гравець може у будь-який момент, для цього достатньо піднести до сканера 13 букмекерського терміналу ту частину одержаного чека, де знаходиться штрих-код операції. Після того, як сканер букмекерського терміналу 13 розпізнає штри х-код, він подає сигнал для процесорної плати 9, відбувається порівняння даної операції, приведеної на чеці з власною базою даних, потім поступає команда на монітор 8 для візуалізації одержаної інформації. Одержати виграш можна тільки після пред'явлення чека оператору букмекерського терміналу або іншим чином. За допомогою програмно-апаратного комплексу для надання букмекерских послуг гравець має можливість здійснювати ставки на одне або декілька реальних подій до та під час їх проведення. Що дозволяє підвищувати оперативність прийому ставок, а також надається можливість ігроку здійснювати ставки за допомогою сучасних засобів зв'язку. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
